Fernauslösbarer Gonggenerator mit 19zoll 10Kanal Mischpult und 2-Zonen Vorverstärker PA14XXMX
399,00 €
% Regulärer Preis: 499,00 € (20.04% gespart)
Versandfertig in 3 Tagen, Lieferzeit 2-5 Tage
Produktinformationen "Fernauslösbarer Gonggenerator mit 19zoll 10Kanal Mischpult und 2-Zonen Vorverstärker PA14XXMX"
Dieser 19zoll Mixer ist ein professioneller 10-Kanal Mischvorverstärker für allgemeine Beschallung, er verfügt über 10 Audio-Eingänge mit Pegelregelung und Ausgangswahlschalter für Master 1, Master 2, Master 1 + 2 Ausgänge und einen integrierten Gonggenerator.
Der 10-Kanal Vorverstärker ist ein professioneller 10-Kanal Vorverstärker für allgemeine Beschallung, er verfügt über insgesamt 13-Eingänge davon 4x Stereo-Cinch-Eingänge und 10x XLR-Eingänge z.B. für Mikrofone und ähnliche Geräte mit XLR-Anschluss
9+4 Kanal Vorverstärker für den 19zoll Rackeinbau ( siehe weitere Bilder ! )
Der Audio-Vorverstärker, der bestens in DEMO-Raum, Schulungsraum, Bars, Clubs, Fitness-Studios etc. eingesetzt werden kann
Der Vorverstärker verfügt über 4 Stereo - Line - und 9 Mikrofon - Eingänge (Phantomspeisung zuschaltbar)
Die Mikrofone können über die symmetrische XLR-Buchse auf der Rückseite des Mixers problemlos angeschlossen werden
Ein separater Lautstärke- und Klangregler für Mikrofon und LINE Eingänge ist vorhanden
MIC 1 mit "VOX mute" mutet alle anderen Eingänge
Ein "Kontakt mute" auf der Rückseite mutet alle Musikquellen
Das Gerät verfügt über 2 Mono-Ausgänge (2-Zonen) mit individueller Lautstärkeregelung
Außerdem verfügen alle 10 Eingangskanäle über einen Wahlschalter wählbar. Das Gerät kann mit Netzstrom 230V AC, aber auch mit Gleichspannung 24 DC (z. B. Notstromversorgung) betrieben werden.
Dieser 10-Kanal 19zoll Universalmixer ist ein professioneller 10-Kanal Mischvorverstärker für allgemeine Beschallungsaufgaben
er verfügt über insgesamt 10x Eingänge über XLR und Eingänge für Cinch ( Standard-Line Geräte ) wie für CD-Spieler ... Notebooksound ... Bluetooth usw. üblich
Mit Pegelregelung und Ausgangswahlschalter für Master-Ausgang-1, Master-Ausgang-2, Master 1 + 2 Ausgänge
Außerdem verfügen alle 10 Eingangskanäle über einen LINE-MIC Wahlschalter
Das Gerät kann mit Netzstrom 230Vac, aber auch mit Gleichspannung 24Vdc (z. B. Notstromversorgung) betrieben werden
Features:
Ein elektronischer Gonggenerator (2-Klang-Gong) ist bereits eingebaut, der entweder manuell an der Geräte-Vorderseite bedient wird
oder durch die externe Kontakte angesteuert werden kann, oder auch durch eine optionale Tischsprechstelle VLM100 als automatischer Vorgong ertönt
Die Gong-Lautstärke ist an der Geräte-Vorderseite zu justieren, außerdem ist an der Geräte-Rückseite eine weitere Kontaktklemme für zusätzliche Gong-Fernbedienung vorhanden.
Alle Eingangs-Kanäle (10 + Gong) haben an der Geräte-Vorderseite einen Schiebeschalter, der das Signal entweder auf Master-Output 1, 1 + 2 oder 2 legt.
Die Eingangskanäle 1 (P.T.T.), 2 und 3 (2 und 3 zuschaltbar) sowie der elektronische Gong haben autom.
Priorität (Spracherkennung) gegenüber den Eingangs-Kanälen 4 - 10, die dann gedämpft werden
Alle Eingangs-Kanäle 2 - 10 haben an der Geräte-Vorderseite einen 3-Wegeschalter für die Signalzuordnung LINE-MIC und Low-Cut-Filter (300 Hz)
Jeder Eingangskanal verfügt über eine separate Signal-LED-Kontrollanzeige
Alle Eingangskanäle sind mit XLR-Buchsen belegt, die Eingänge 7 - 10 sind noch zusätzlich mit Chinch-Buchsen für Line-Signale versehen
Alle MIC-Eingänge sind mit Phantom-Power (DC) versorgt, d. h. Sie können entweder Elektetkondensator-Mikrophone o
der symmetrische dynamische Mikrophone an die XLR-MIC-Eingänge anschließen
Beide Master-Ausgangs-Kanäle sind an der Geräte-Vorderseite einzeln zu regeln und mit
2-Band Ausgangs-Equalizer versehen. Außerdem ist noch ein weiterer Ausgang (REC-OUT) mit Chinchbuchsen vorhanden
5-fache mehrfarbige Master-Output-Level LED-Ketten je Kanal zeigen Ihnen die Aussteuerung an
Neben den zahlreichen Ausstattungsmerkmalen wie symmetrische Ein- und Ausgänge bietet der
10-Kanal-Mischvorverstärker hervorragende Klangeigenschaften und zeichnet sich durch einfachste Installation und Bedienung aus
Technische Daten:
Stromversorgung: 24Vdc (Klemme) oder 230Vac (50/-60 Hz)
Stromaufnahme = 9,9 Watt
Inputs: MIC: -50 dBu (2.48 mV)/ 5 kohms, balanced, phant. power
Inputs: LINE: -10 dBu (245 mV)/ 5 kohms, balanced
Inputs: LINE IN RCA (Cinch): -10 dBu (245 mV)/ 10 kohms, unbalanced
Outputs: MASTER 1 + 2: NOR +4 dBu (1.23 V)/200 ohms, balanced
Outputs: REC: NOR 0 dBu (0.775 V)/10 kohms, unbalanced

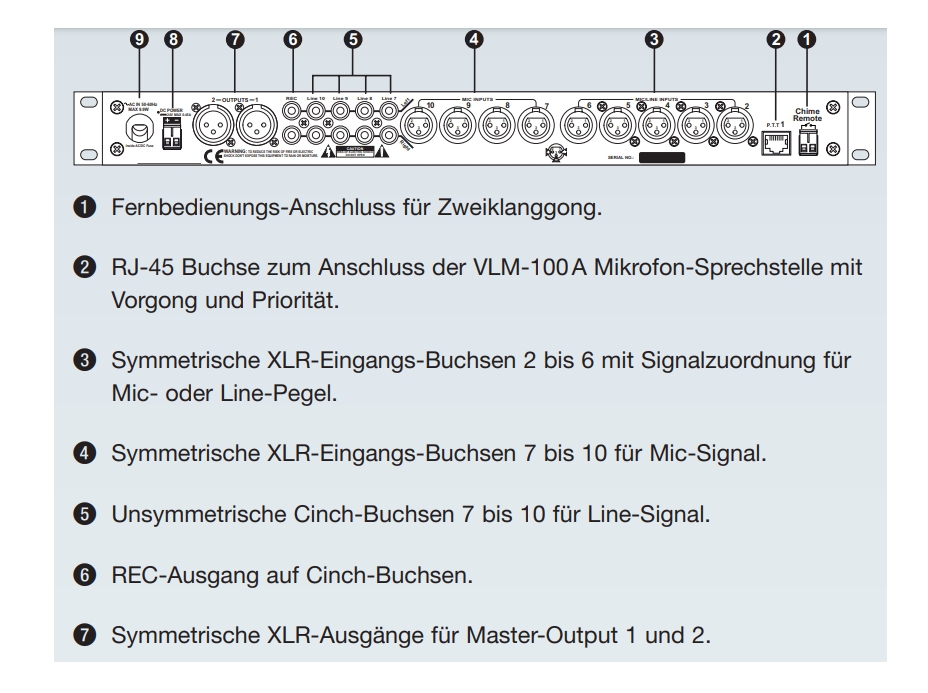

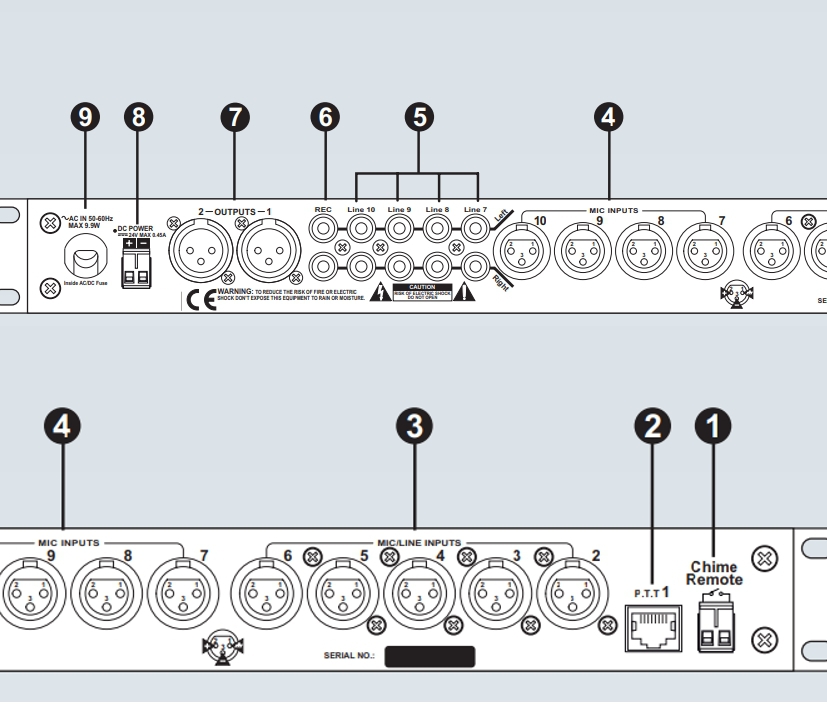

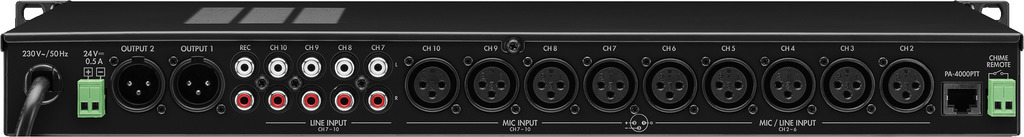

Anschlüsse:
Ausgänge: XLR 3pol (Output 1+2)
Ausgänge: REC-Ausgang auf Cinch-Buchsen
Eingänge: 2-6 Symmetrische XLR-Eingangs-Buchsen mit Signalzuordnung für Mic- oder Line-Pegel
Eingänge: 7-10 Symmetrische XLR-Eingangs-Buchsen für Mic-Signal
Eingänge: 7-10 Unsymmetrische Cinch-Buchsen für Line-Signal
Eingänge: 7pol. DIN PTT Buchse z.B. zum Anschluss von VLM100 Sprechstelle mit Vorgong
Frequenzbereich: 20 -20,000 Hz, better than -0.5 dB
Signal-to-noise Ratio: MIC: better than 60 dB, LINE: better than 75 dB
Cross-talk: MIC: better than 60 dB, LINE: better than 75 dB
THD: MIC: better than 0.05 %, LINE: better than 0.03 %
Abmessungen: B: 483mm H: 44mm T: 200 mm
19zoll Rackformat mit 1HE = 44mm
Gewicht: 3.9kg
Optionales Zubehör erhältlich z.B.
Bst-Nr 88-799-00805 = VLM100 Tischmikrofon ( RJ45 Busmikrofon )
Bst-Nr 99-100-00437 = ELA Uhr Hauptuhr DCF77 Empfänger Relaiskarte Software STARTER-SET
ELA-Verstärker und Lautsprecher je nach Wahl und Ausbaustufe
