KFZ Kamera Rückfahrkamera AHD oder CVBS Signal Color 12V 24V IP67 4pol Mini-Tuchel klassische Bauform

KFZ Kamera Rückfahrkamera Aufbau Ideal auch für Reparaturen an KFZ, Caravan Transprter Straßenreingung usw.  Mini Aufbau-Rückfahrkamera ( CVBS PAL Videosignal ) mit Weitwinkelobjektiv von 137° Die Mini Aufbaukamera mit Weitwinkeloptik ist eine Rückfahrkamera mit grenzenlosen Einsatzbereich im Auto, Bus, Wohnmobil, LKW oder Anhänger. Das mattschwarze Kunststoffgehäuse ist besonders witterungsbeständig, IP69K wasserdicht und sehr stabil gefertigt. Die Halterung ist aus pulverbeschichtetem Edelstahl mit Edelstahl Schrauben. Die Lieferung erfolgt komplett mit einem 10 Meter langem Verlängerungskabel mit hochwertigem Kupferlitzen. Besonderheiten  + HD Weitwinkelkamera im Kunststoffgehäuse + Einsetzbar im 24/7 Dauerbetrieb + IP69K wasserdicht mit Edelstahlhalterung und Schrauben + Infrarot-Nachtsichtbeleuchtung LIEFERUMFANG - + Aufbau KFZ-Kamera mit Halterung + 10m Verlängerungskabel mit 4pin Mini DIN + DCDC Konverter  12V/24V max 32V auf 5V + Bedienungsanleitung TECHNISCHE DATEN + Hilfslinien: werkseitig eingeschaltet (ausschaltbar) +  Bildwiedergabe gespiegelt oder Standard ( einstellbar ) + schwarzmattes Kunststoff-Gehäuse mit Edelstahlbefestigung + Bild-Sensortyp 1/4''  HD Color CMOS Low Light Sensor + Videosignal CVBS mit 60 Bilder/Sekunde + Auflösung Pixel 960H x 480V + DIN Schutzklasse IP69K - Auslösung 800 TV-Zeilen + Belichtung 1/50-60 ... 1/15000 Sekunden + Rauschabstand >46dB - Dynamik  >74dB + Lichtempfindlichkeit 0 Lux mit IR-Beleuchtung + Ausgangssignal 1.0Vp-p, Impedanz 75-OHM ( CVBS ) + Automatischer Weißabgleich + Automatische Videopegelanpassung + Betriebsspannung 6 bis 26 Volt DC - Stromverbrauch 170-200mA 12Volt+ diagonaler Sichtwinkel 160° - horizontaler Sichtwinkel 137° - vertikaler Sichtwinkel 77° + Abmessungen Kamera 60x40x40mm + Abmessungen Kamera mit Halterung 72x55x45mm ++ Arbeitstemperatur -40°C bis +75°C + Lagertemperatur -60°C bis +105°C + E zertifiziertOptionales Zubehör erhältlich fals benötigt für andere Stecksysteme : Art-Nr 79-240-03322 = Adapter für KFZ Kamera 4pin Mini-DIN auf 9mm Mini-Tuchel SteckerArt-Nr 79-240-03332 = 10m Verlängerung 4pin Mini-DIN Buchse auf 4pin Mini-DIN SteckerArt-Nr 79-240-03323 = Adapter für KFZ Kamera 9mm Mini-Tuchel Buchse auf Cinchverbinder mit Hohlstecker Art-Nr 79-240-03324 = Adapter für KFZ Kamera 9mm Mini-Tuchel Stecker auf Cinchverbinder mit Hohlstecker  Art-Nr 79-240-03328 =  10m Verlängerung 9mm Mini-Tuchel-Stecker auf Buchse

Mini AHD Kamera IP69K für Anlagenbau Industrie Maschinen KFZ LKW Caravan Bus TransporterKamera für Einbau, z.B. fürs KFZ, Caravan, Busse, Landmaschinen, Traktor, Yachten und Boote. Wasserfeste Aufbaukamera.  Natürlich auch zum verbauen im Anlagenbau, Industrie an Maschinen da extrem stabiles Gehäuse IP69K  Besondere Eigenschaften: Wasserdicht Allwetterfest IP-Norm IP69K Temperatur Einsatzbereich -20°C ..... +70°C Vollmetallgehäuse mit Befestigungsbügel Bauform: eckig Montageart: Unterbau / Anbau Mit Orientierungslinien / Spiegelungsfunktion / IP69K / Blickwinkel diagonal 210° Dieses Kamera ist für den Dauerbetrieb geeignet Kameraversorgungsspannung: +12V / +24V Anschluss: rot: +12V / +24V geschaltet laststabil abgesichert + schwarz: Karosseriemasse direkt GND + Cinch gelb: Videosignal / Anschluss ohne Spannungswandler im Lieferumfang beschädigt die Kamera Jumper: grün: Orientierungslinien aktivieren/deaktivieren / weiß: Spiegelungsfunktion aktivieren/deaktivierenTechnische Daten : Aufbau: Kunststoff / Metall / Farbe: schwarz Extras: Orientierungslinien / Spiegelungsfunktion über Jumper Blickwinkel diagonal 210° Sensor Typ: 1/2,8 AHD Chip 1080P x 720P Bildsystem: Farbe NTSC Effektive Pixel: 1080 x 720 Empfidlichkeit : nur: 0,03 Lux Objektiv Linsenwinkel: diagonal 210° + 5° / Blickwinkel: horizontal 170° vertikal 120° + 5° Staub und Wassergeschützt: IP69K Anschluss: 4 Pin-Systemstecker DM=5,2mm Versorgungsspannung: +12V / +24V Gleichspannung > mit Spannungswandler 3V Gleichspannung Stromaufnahme: 100mA 1,0m Anschlusskabel an der Kamera mit 4 Pin üblichem kleinen Systemstecker DM 5,2mm 6,5m Verlängerung mit 4 Pin-Systemstecker DM 10mm ( female ) auf 4 Pin-Systemstecker DM 5,2mm ( male )3,0m Stromleitung rot durchverkabelt: Anschluss an Kamera oder Anschluss Rückfahrlicht 3,0m Masseleitung GND schwarz durchverkabelt: Anschluss an Karosseriemasse oder direkt zum Monitor 20cm Anschlusskabel mit 4 Pin-Systemstecker DM 10mm ( female ) Betriebstemperaturbereich: -20°C - 70°C Abmessungen: L / B / H - 28,3 mm / 23,4 mm / 23,4 mm

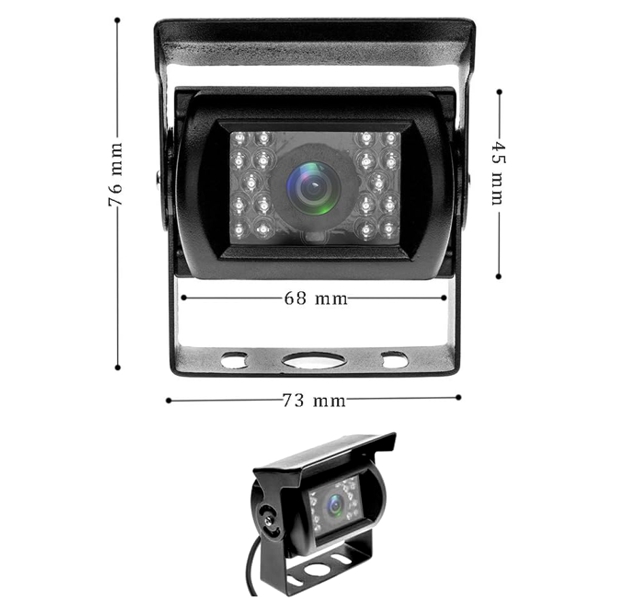

KFZ Kamera Rückfahrkamera Ideal auch für Reparaturen an KFZ, Caravan, Wohnmobil, SUV, LKW, Traktor, Transporter, Städtische Fahrzeuge usw. Aufbau-Rückfahrkamera ( CVBS only ) mit Weitwinkelobjektiv von 120° + Die Mini Aufbaukamera mit Weitwinkeloptik ist eine Rückfahrkamera mit grenzenlosen Einsatzbereich im Auto, Bus, LKW, Wohnmobil, Anhänger, Traktor, Landwirtschaftliche Fahrzeuge, Städtische Kehrfahrzeuge, Boote usw. Das mattschwarze Kunststoffgehäuse ist besonders witterungsbeständig, IP69K wasserdicht und sehr stabil gefertigt. Die Halterung ist aus pulverbeschichtetem Metall mit Edelstahl Schrauben.FEATURES- Bildwiedergabe gespiegelt reine Rückfahrkamera - Weitwinkelkamera im Metallgehäuse- Einsetzbar im 24/7 Dauerbetrieb- IP67 wasserdicht mit Metallhalterung und Sonnenschutzdach - Infrarot-Nachtsichtbeleuchtung mit 18-IR-LEDs - Signal fest auf CVBS Video TECHNISCHE DATEN+ Hilfslinien: keine + Bildwiedergabe gespiegelt JA ( nicht umstellbar )+ OnScreen Display OSD nein nicht aufrufbar + Nachsicht tauglich Ja mit 18-IR-LEDs Infrarot-LED Ausleuchtung je nach Umfeld 8-15m+ Lichtempfindlichkeit 0 Lux mit IR-Nachtsichtbeleuchtung + Bild-Sensortyp 1/4'' Color CMOS HD Low Light Sensor+ Signalstandard umstellbar CVS-Video + Auflösung CVBS 720 x 576 PAL 25Fps ca. 700 TV-Zeilen + Videosignal PAL only + Ausgangssignal 1.0Vp-p - Impedanz 75-Ohm üblichst + Belichtung 1/50-60...1/15000 Sekunden + Rauschabstand = 46dB - Dynamik >>75dB + Automatischer Weißabgleich + Automatische Videopegelanpassung + Kabel an Kamera ca. 450mm mit 4pol Mini-Tuchel Kupplung ( female ) + 10m Verlängerung+ Betriebsspannung 12 bis 24 Volt DC ( 9-36V ) + Stromverbrauch 130mA bei 12 Volt + horizontaler Sichtwinkel 120° + vertikaler Sichtwinkel 82° + schwarzmattes Metall-Gehäuse mit Metallbefestigung  Abmessungen siehe auch Zeichnung weitere Bilder  + Abmessungen Kamera B: 69,5mm H: 45mm T: 53mm  + Kamera mit Halterung und Sonnenschutzdach B: 86mm H: 78mm T: 68mm + Arbeitstemperatur -20°C bis +80°C + Schutzklasse IP69K / Wetterfest IP67 LIEFERUMFANG = Aufbau-Kamera mit Halterung und 10m Verlängerungskabel mit 4pol Mini-Tuchel Stecker-Buchse

KFZ Kamera Rückfahrkamera Ideal auch für Reparaturen an KFZ, Caravan Transprter usw.  Ideale Einparkhilfe durch die Verwendung sowohl als Front- oder auch Rückfahrkamera der beim Rückwärtseinparken mit 170 Grad eine sehr gute Übersicht bietet vielseitig verwendbar auf Grund der Multifunktionshalterung kompakte Bauweise. Die Kamera verfügt über einen Sensor der für gute Bildqualität sorgt. Mit einem Blickwinkel von 170 Grad erhalten Sie einen guten Überblick. Durch die kleine und sehr kompakte Bauweise  sind viele verschiedene Einbau- und Nutzungsmöglichkeiten gegeben. Eine absolut perfekte Einparkhilfe.  Extras der Kamrea: Orientierungslinien über Jumper einstellbar !  Eigenschaften:  Farb CMOS Rückfahrkamera Signalart FBAS = CVBS = Video Signal  Signalform NTSC ( KFZ üblichst )  Bild wird gespiegelt angezeigt  Objektiv: unter Schraubdeckel M12 Mini-Schraubobjektiv kann ggf. auch ausgetauscht werden  Linse: 1,9mm / F 2.0 / Lux: 0,3 Integriertes Objektiv 115°/170° Blickwinkel ( Weitwinkel)  Empfindlichkeit / Mindestbeleuchtung: 0,3Lux  Auflösung: 976 x 592 Pixel  ( CMOS )  Scanning System: 2:1 Interleace Automatisch  Resolution: 00TVL  Sync intern Autom.  Anschluss 12V DC ans Bordnetz ( Range: 11-24V ) Verpolungschutz Ja integriert  Stromaufnahme 200mA Anschlußkabelkit anbei mit einer Gesamtlänge von 7m   Anschlußkabel an Kamera Länge: 1m mit Mini-4pol-Buchse mit DM 4,5mm  Schutzgrad IP67 wasserdicht Outdoor Temperatur-Einsatzbereich: -30°C ... +75°C Abmessungen mit Halterung zirka 22 x 31mm Abmessungen Kamera: Länge: 23 x DM: 16,5mm ( Schraubkopf-DM bi Objektiv ca. 18,5mm )  Lieferumfang:  1x Rückfahrkamera mit 1m Anschlusskabel mit 4pol Mini-Buchse mit 4,5mm Durchmesser 1x Anschlußkabel 4pol Mini-Stecker DM: 6mm mit 500mm Koaxkabel auf gelbe Cinchbuchse und 1,6m Litzenkabel Rot/Schwarz 1x Anschlußkabel  Verlängerung ca 5m Videoleitunggelbe 2x Cinchstecker ( RCA ) mit integrierter roter Litze 1pol + Plus  1x mechanische Teile Schraubkappe gerundet, Butterfly Halterung, beidseitiger klebender Softschaum und Schrauben 1x Bohrer DM 3,3mm mit  Kranzboher DM 16,5mm  1x Kurzanleitung

KFZ Kamera Rückfahrkamera Ideal auch für Reparaturen an KFZ, Caravan Transprter usw.  Ideale Einparkhilfe durch die Verwendung sowohl als Rückfahrkamera als auch als Frontkamera. Rückfahrkamera Unterbau mit Gewindestange für den Einbau in Caravan, Bus, Transporter usw. Typischer Einbauort nach unten blickend z.B. Nähe Kennzeichenschild ..... Die Kamera verfügt über einen guten optischen Bildsensor der für gute Bildqualität sorgt. Mit einem Blickwinkel von 170 Grad erhalten Sie einen guten Überblick. Durch die kleine und sehr kompakte Bauweise sind viele verschiedene Einbau- und Nutzungsmöglichkeiten gegeben. Eine perfekte Einparkhilfe.  Technische Daten: Farb Rückfahrkamera mit Gewindestange und durchgeführtem Kabel Schutzgrad IP67 Wasserdicht Aluminiumgehäuse Signalform Farbe NTSC mit Distanzskala ( kann deaktiviert werden) Bild wird gespiegelt angezeigt ( kann deaktiviert werden) diagonaler Blickwinkel 170° / horizontaler Blickwinkel 140°, Lichtempfindlichkeit < 0,2 LUX Auflösung 644 x 488 Pixel mit 420TV Linen Anschluss 12V ans Bordnetz Stromaufnahme 80mA Abmessungen 25 x 25 x 19mm LIEFERUMFANG 1x Rückfahrkamera mit Anschlusskabel, 7 m Videokabel, Kurzanleitung
