Magnetkontakt Einbau Reedkontakt NC Öffner 11mm Reedschalter Weiss

Einbau Magnetkontakt 2-teiliger Reedkontakt Kontakt und Magnet extra Die Magnetkontakte ermöglichen die Erkennung der Tür- und Fensteröffnung usw. Der hermetische dichte Kontakt mit Flansch ist für die Einbaumontage ausgelegt. Durch die Art der Montage ist er nach der Installation von außen unsichtbar. Kurzdaten: Einbaumontage Tür- und Fensteröffnung  stirnseitige Montage kleines hermetisch dichtes KST-Gehäuse mit rundem Flansch Kopf-Durchmesser 15mm  Einbaudurchmesser: 12,7mm  Technische Daten: Anschlusskabel 450mm 2-adrige Litze Schaltabstand 22mm max 24mm ( Betriebslücke ) Kontaktmaterial Material Ruthenium Reedkontakt Einpolig NC = Öffnerkontakt Funktion:  wenn Magnet und Reedkontakt unter 22mm zusammen ist der Kontakt geschlossen  Funktion: wenn Magnet und Reedkontakt über 22-24mm auseinander sind ist der Kontakt geöffnet, somit unterbrochen ) Belastbarkeit max. 500mA bis 30VDC Abmessungen ( siehe auch Zeichnung weitere Bilder )  Magnetseite: DM-Kopf oben: 15,2mm / Einbau-DM 12,7mm / Korpus darunter DM: 9,0mm / Gesamtlänge: 25,0mm  Reedkontakt: DM-Kopf oben: 15,2mm / Einbau-DM 12,7mm / Korpus darunter DM: 9,0mm / Gesamtlänge: 25,4mm  Befestigung: einkleben Betriebstemperatur -20 °C bis +55 °C Erklärung übliche Funktionsweiße dieser NC-Kontakte :  Auszugehen ist ja immer davon das ein Fenster oder eine Tür geschlossen ist  dann ist also der Magnet und der Reedkontakt sehr nah zusammen  dann ist der NC-Kontakt somit geschlossen ( normal close ) ; also Ruhestrom überwachbar wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt  NC Kontakt = Normal close = geschlossen wenn Fenster oder Türe zu ist  Das ist die üblichste Ausführung dieser Kontakte

Reedkontakt Magnetkontakt Erfassungsbereich bis max 25mm Dieser Reedkontakt ist ein flacher Aufbau-Magnetkontakt und wird an die Montagefläche geschraubt. Die sehr flache Bauform von nur 68 x 20 x 5,3mm ermöglicht eine bequeme Installation im Profil zwischen Fenster und Rahmen. Trotz dieser schmalen Bauform hat der Magnetkontakt einen Schaltabstand von 25mm. Der Aufbau Reedkontaktmelder ist ein Magnetkontakt mit dem Sie Türen und Fenster absichern. Kleiner Aufbau-Magnetkontakt mit vergossenem Reedschalter und Magnet. Die Montage erfolgt über Anschrauben oder Ankleben. Der Magnetkontakt kann überall dort angewendet werden, wo Türen, Fenster oder andere bewegliche Elemente überwacht werden müssen, z.B. zum Schutz oder als Zutrittskontrolle zu bestimmten Räumen, Anlagen oder in Automatiksystemen etc. Melder zur Außenhautüberwachung Technische Daten: 2x Litzenanschlüsse mit 400mm Kabel ( Plan siehe auch weitere Bilder ) NC Kontakt = Öffnerkontakt Weiss + Weiss Schaltabstand bis 25mm ( Betriebslücke ) Kontakt = 1x NC = Öffnerkontakt Funktion = Wenn Magnet daran ist ist Kontakt geschlossen, wenn Magnet weg ist ist Kontakt geöffnet Kontakt : Ruthenium (Kontaktmaterial ) Belastbarkeit: typisch bis 100mA ( AC/DC ) Belastbarkeit maximal bis 30V DC Magnet: Ferrite/Alnico Farbe: Weiss Reinweiss Temperaturbereich: -20°C - +55°C Einsatz Indoor Outdoor  Abmessungen L: 68mm B: 20mm H: 5,3mm ( Magnet + Kontakt identisch ) Bohrung Senkkopf mit Durchmesser: 3,2mm Befestigungslochabstand: 10,0 x 59,0mm ( Mitte-Mitte ) Befestigungsart: schrauben oder kleben Lieferung : 1xMagnet und 1xReedkontakt   Erklärung übliche Funktionsweiße dieser NC-Kontakte :  Auszugehen ist ja immer davon das ein Fenster oder eine Tür geschlossen ist  dann ist also der Magnet und der Reedkontakt sehr nah zusammen  dann ist der NC-Kontakt somit geschlossen ( normal close ) ; also Ruhestrom überwachbar wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt  NC Kontakt = Normal close = geschlossen wenn Fenster oder Türe zu ist  Das ist die üblichste Ausführung dieser Kontakte

Mini Reedkontakt Magnetkontakt Erfassungsbereich bis max 10mm Miniatur–Ausführung ist für die Aufbaumontage ausgelegt (wird an die Montagefläche angeklebt oder mit Miniaturnägeln befestigt ) Dieser Mini-Magnetkontakt ist in Weiß und Braun erhältlich. hermetisches dichtes Miniaturgehäuse Der Aufbau Reedkontaktmelder ist ein Magnetkontakt mit dem Sie Türen und Fenster absichern. Kleiner Aufbau-Magnetkontakt mit vergossenem Reedschalter und Magnet. Der Magnetkontakt kann überall dort angewendet werden, wo Türen, Fenster oder andere bewegliche Elemente überwacht werden müssen, z.B. zum Schutz oder als Zutrittskontrolle  zu bestimmten Räumen, Anlagen oder in Automatiksystemen etc. Technische Daten: 2x Litzenanschlüsse mit 450mm Kabel ( Plan siehe auch weitere Bilder ) NC Kontakt = Öffnerkontakt Weiss + Weiss Schaltabstand bis 10mm ( Betriebslücke ) Kontakt = 1x NC = Öffnerkontakt Funktion = Wenn Magnet daran ist ist Kontakt geschlossen, wenn Magnet weg ist ist Kontakt geöffnet Kontakt : Ruthenium (Kontaktmaterial ) Belastbarkeit: typisch bis 20-30mA ( AC/DC ) Belastbarkeit maximal bis 30V DC Magnet: Ferrite/Alnico Farbe: Weiss Reinweiss Temperaturbereich: -20°C - +55°C Zertifizierung EN50130-5 Grade-2 / Class II Abmessungen L: 17mm B: 9mm H: 4mm ( Magnet + Kontakt identisch ) Bohrung mit Durchmesser: 1,2mm Befestigungslochabstand: 9,0mm ( Mitte-Mitte ) Befestigungsart: schrauben, nageln, kleben ( Pad anbei )  Lieferung : 1xMagnet und 1xReedkontakt   Erklärung übliche Funktionsweiße dieser NC-Kontakte :  Auszugehen ist ja immer davon das ein Fenster oder eine Tür geschlossen ist  dann ist also der Magnet und der Reedkontakt sehr nah zusammen  dann ist der NC-Kontakt somit geschlossen ( normal close ) ; also Ruhestrom überwachbar wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt  NC Kontakt = Normal close = geschlossen wenn Fenster oder Türe zu ist  Das ist die üblichste Ausführung dieser Kontakte

Reedkontakt Magnetkontakt Erfassungsbereich bis max 18/28mm Reedkontakt Magnetkontakt Erfassungsbereich bis max 18/28mm Der Aufbau Reedkontaktmelder ist ein Magnetkontakt mit dem Sie Türen und Fenster absichern. Kleiner Aufbau-Magnetkontakt mit vergossenem Reedschalter und Magnet. Die Montage erfolgt über Anschrauben oder Ankleben der seitlichen Laschen. Der Magnetkontakt kann überall dort angewendet werden, wo Türen, Fenster oder andere bewegliche Elemente überwacht werden müssen, z.B. zum Schutz oder als Zutrittskontrolle zu bestimmten Räumen, Anlagen oder in Automatiksystemen etc. Typische-Anwendungen an Fenster, Türen, Sicherheitstechnik, Haushaltsgeräte, Industrieanwendungen z.B. pneumatische oder hydraulische Stellantriebspositionsanzeige usw.   Technische Daten: 2x Litzenanschlüsse mit 300mm Kabel ( Plan siehe auch weitere Bilder ) Schaltabstand bis 28mm ( Betriebslücke ) Schaltabstand 18mm beim Schließen / 28mm beim Öffnen Herstellerangabe = NO = Normal Open Kontakt ...... Kontakt ohne Magnetmontage ....  wenn aber der Magnet nah dran ist Kontakt geschlossen dann ist das ein NC-Kontakt   Auszugehen ist ja immer davon das ein Fenster oder eine Tür meistens geschlossen ist ; dann ist also der Magnet und der Reedkontakt sehr nah zusammen (!) dann ist der Kontakt somit geschlossen ( Normal-Close = NC ) ; also Ruhestrom überwachbar  wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt  **** Wir geben das so an von der Logik ... damit ein besseres Verständnis in der Endmontage besteht .. wie es in den meisten Fällen ist ****  Unsere Meinung zum besseren Verständnis ist der verbaute Zustand an einen üblich geschlossenen Fenster ... Türe ist... dann :  Funktion = NC = Normal Close ( Wenn Magnet nah dran ist ist Schalter geschlossen ... somit ist das Fenster dann auch üblicherweise geschlossen ) Funktion = ( Wenn Magnet weg ist ist der Schalter geöffnet .... somit ist das Fenster dann geöffnet )  Kontakt : Ruthenium (Kontaktmaterial ) Belastbarkeit: typisch bis 20-30mA ( AC/DC ) Belastbarkeit maximal bis 30V DC Magnet: Alnico Farbe: Weiß Reinweiß Temperaturbereich: -20°C - +55°C Zertifizierung EN50130-5 Grade-2 / Class II Abmessungen siehe auch Zeichnung weitere Bilder Abmessungen L: 34mm B: /14mm H: 9mm ( Magnet + Kontakt identisch ) Bohrung Senkkopf mit Durchmesser: 2,2mm Befestigungslochabstand: 25,0mm ( Mitte-Mitte ) Befestigungsart: schrauben oder kleben ( Klebepad auf Rückseite )  Lieferung : 1xMagnet und 1xReedkontakt Alternativ gibt es da noch ein Produkt mit einem Wechslerkontakt ...... für den Fall das Sie derzeit noch nicht wissen wie Sie den Reedkontakt einsetzen wollen oder müßen ...  Art-Nr 47-824-00095 oder 47-824-00008 = Magnetkontakt Reedkontakt NO-NC mit Wechslerkontakt Reedschalter Weiss 23x14mm ( Magnet Optional )

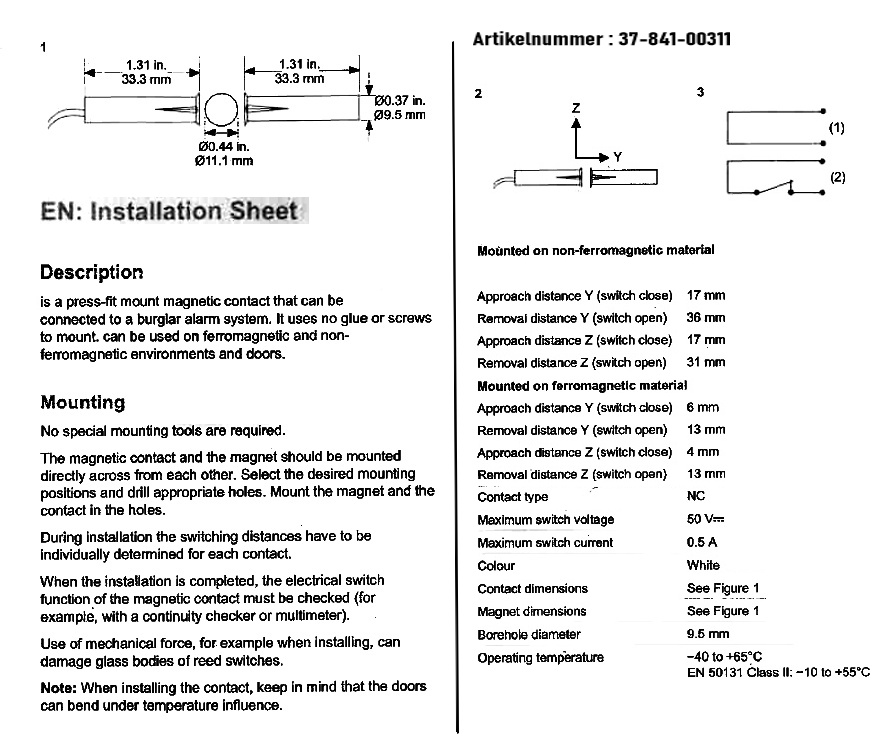

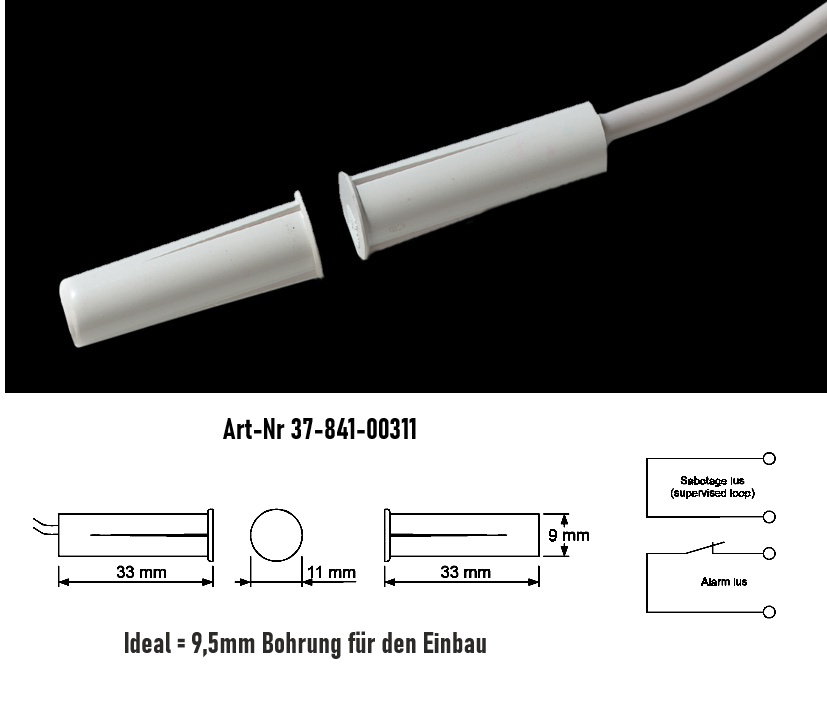

Einbau Magnetkontakt 2-teiliger Reedkontakt Kontakt und Magnet extra Die Magnetkontakte ermöglichen die Erkennung der Tür- und Fensteröffnung usw. Der hermetische dichte Kontakt mit Flansch ist für die Einbaumontage ausgelegt. Durch die Art der Montage ist er nach der Installation von außen unsichtbar. Typische-Anwendungen an Fenster, Türen, Sicherheitstechnik, Haushaltsgeräte, Industrieanwendungen  Herstellerangabe = NO = Normal Open Kontakt = ohne Magnet = Kontakt = OPEN - wenn Magnet nah dran ist Kontakt geschlossen  Auszugehen ist ja immer davon das ein Fenster oder eine Tür meistens geschlossen ist ; dann ist also der Magnet und der Reedkontakt sehr nah zusammen !  dann ist der Kontakt somit geschlossen ( Normal-Close = NC ) ; also Ruhestrom überwachbar  wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt  **** Wir geben das so an von der Logik ... damit ein besseres Verständnis in der Endmontate besteht .. wie es numal in den meisten Fällen ist ****  Unsere Meinung zum besseren Verständnis ist der verbaute Zustand an einen üblich geschlosenen Fenster ... Türe :  Funktion = NC = Normal Close ( Wenn Magnet nah dran ist ist Schalter geschlossen ... somit ist das Fenster dann geschlossen ) Funktion = ( Wenn Magnet weg ist ist der Schalter geöffnet .... somit ist das Fenster dann geöffnet )  ****** Bitte beachten Sie diesen Kontakt gibt es auch in weitere Varianten ! Siehe weiter unten ! *******  Montage Einpressen oder kleben   Kurzdaten: Einbaumontage Tür- und Fensteröffnung  stirnseitige Montage hermetisch dichtes Metallgehäuse mit rundem Flansch Kopf-Durchmesser 8,0mm  Einbaudurchmesser: 6,0mm  Technische Daten: Anschlusskabel 450mm 2-adrige Litze Schaltabstand 15mm ( Betriebslücke ) Kontaktmaterial Material Ruthenium Reedkontakt Einpolig NC = Öffnerkontakt ( wenn Magnet und Reedkontakt unter 15mm zusammen ist der Kontakt geschlossen ) ( wenn Magnet und Reedkontakt über 15mm auseinander sind ist der Kontakt geöffnet, somit unterbrochen ) Belastbarkeit max. 500mA bis 30VDC Abmessungen Magnetseite: DM-Kopf oben: 8,0mm / Einbau-DM 6,0mm / Gesamtlänge: 15,0mm / Kopfplatte H: 0,5mm Reedkontakt: DM-Kopf oben: 8,0mm / Einbau-DM 6,0mm / Gesamtlänge: 15,0mm / Kopfplatte H: 0,5mm Befestigung: einkleben Betriebstemperatur -20 °C bis +55 °C Erklärung übliche Funktionsweiße dieser NC-Kontakte :  Auszugehen ist ja immer davon das ein Fenster oder eine Tür geschlossen ist  dann ist also der Magnet und der Reedkontakt sehr nah zusammen  dann ist der NC-Kontakt somit geschlossen ( normal close ) ; also Ruhestrom überwachbar wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt  NC Kontakt = Normal close = geschlossen wenn Fenster oder Türe zu ist  Das ist die üblichste Ausführung dieser Kontakte
