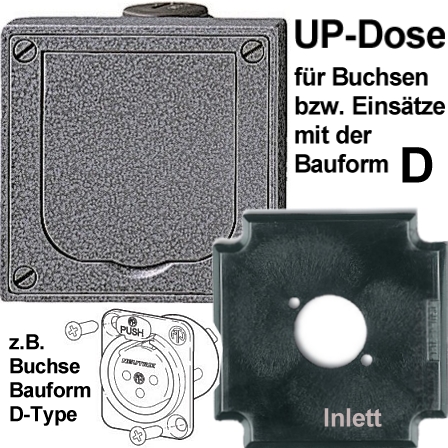

Wanddose Bodendose Unterputz für D-Type Einsätze XLR Dose Metalldose

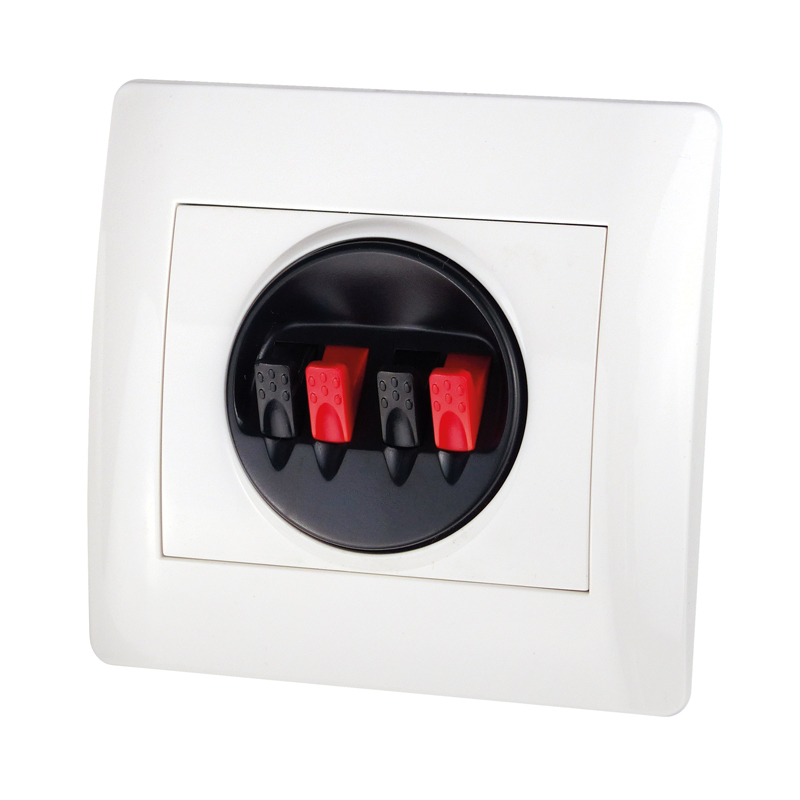

Lautsprecherdose Stereo für die Unterputzmontage * Nicht mit anderen Schalterprogrammen kombinierbar * Formschönes Doppel Anschlussterminal mit Klipp Fix-System für den Anschluss von Lautsprecherkabeln bis zu einem Querschnitt von zu 4qmm Das Terminal passt in jede herkömmliche Unterputzdose Abmessungen: Aussenblende ca 83 x 83mm Innenblende: B:60mm H:48mm Farbe: Signalweiss Diese Dose lässt sich nicht mit anderen Schalterprogrammen kombinieren !  Lieferumfang: Stereo Unterputz Dose inkl. Innenrahmen und Aussenrahmen

D-Type Aufputz Gehäuse Stagebox Leergehäuse für bis zu 8x D-Type Buchsen ( Ideal auch in Verbindung mit Multicorekabel ) Solides Aufputz Metallgehäuse ( Leergehäuse )  Ideal verwendbar für Multimedia Anschlüsse mit D-Type Buchsen aller Art oder auch auf der Bühne als Stagebox mit Speakon, XLR Dose, HDMI-, USB usw. ( siehe unten im Zubehör Register ) oder unter Suche D-Type eintippen   8-Bohrungen für D-Type Steckverbinder Einsatze aller Art      Durchmesser je Bohrung 23,8mm      Aufgedruckt sind die Zahlen 1...8      Die Frontplatte kann auch einfach gedereht werden dann ohne Aufdruck  Abmessungen      Basisgehäuse: Breite 135mm T: 97mm      Höhe-1 = 72,2mm Außen höchster Punkt / H2 = 61mm Höhe bis zur Frontplatte     Abmessungen Frontplatte 131mm x 97mm Im Boden sind 4-Befestigungsbohrungnen je 3,2mm integriert  Mittels optionalen Gummifüßen Klebefüßen kann das Metallgehäuse auch anderstweitig eingesetzt werden  Extra stabile Ausführung mit 2mm Stahlblech mit seitlicher Kabeleinführung für optionale M20 Kabelmuffe, Würgenippel etc.  Farbe Schwarz Optional gibt es auch noch passende Blindblenden, Leerblende und IP54 Dichtungskits hierzu auch erhältlich wenn Sie nicht alle Buchsen bestücken wollen  Bst Nr 62-630-03343 = D-Type Blindplatte zum abdecken oder auch ideal für die Bestückung kleiner Buchsen wie DC-Hohlstecker oder 3,5mm Klinkenbuchse Bst Nr 62-630-03344 = D-Type Blindplatte zum abdecken oder auch ideal für die Bestückung kleiner Buchsen wie DC-Hohlstecker oder 3,5mm Klinkenbuchse Bst Nr 62-630-03347 = D-TYPE IP54 Dichtungskit z.B. Outdoor, Feuchtraum für D-Type Einsätze wie XLR, HDMI u.sw. Multicore-Kabel hierzu erhältlich wie folgt:  Bst Nr 42-685-18016 = Multicore Kabel 16-Kanal 2x0,14qmm AWG26 je 1-lfm

XLR Dose mit Klappe Unterputz Anschlussdose mit integrierter 3pol. XLR Buchse ( Lötversion ) und weisser Kunststoffabdeckung für die Unterputz Montage in übliche UP Schalterdosen  Einzeln montierbar ( Zusatzinfo: Optional auch als 2-er, 3-er, 4-er, oder 5-er Aussenrahmen erhältlich )  Verwendbar in Sporthallen, Vereinsheim, Hotels, Gastronomie, Bistros, Bühne, Kirche usw. Verwendbar als Mikrofondose, Lautsprecherdose, Daten-Dose, RS485 Dose, NF-Dose, Tonabnehmerdose für Instrumente usw. ( PS: Buchse wechselbar änderbar ! siehe unten )  Abmessungen: Aussen 80x80mm Bauhöhe wenn Klappe geschlossen nur 25mm  Lieferumfang: Nr 39-852-00220 = 3pol XLR Buchse mit Lötkelchen  Nr 85-771-03400 = D-Type Grundträger mit Leerblende Nr 99-300-00706 = Innenblende mit Klappe ( ohne Feder aber mit Einraster nach unten )  Nr 99-300-00702 = Außenrahmen 1-fach  Nr 99-300-00705 = Quadratischer Innenrahmen  Alles in der Farbe Reinweiss glänzend  Zusatzinfo: Die XLR Buchse ( D-Type Format ) ist auch austauschbar z.B. gegen andere D-Type Einsatz wie z.B. HDMI, RJ45, LAN, Cinch, 6,3mm Klinke, VGA, LWL, Speakon, Firewire, USB, BNC, sowie andere XLR 3..8pol Buchsen, Strom Powercon usw.  ( siehe unten im Zubehör Register )  Dieses Dose gibt es auch ohne Klappe als UP = Unterputzversion = Bst.Nr: 85-771-03000 Dieses Dose gibt es auch ohne klappe als AP = Aufputzputzversion = Bst.Nr: 85-771-03040 99-300-00770 = Aussenrahmen 2-fach Standard 55 99-300-00773 = Aussenrahmen 3-fach Standard 55 99-300-00774 = Aussenrahmen 4-fach Standard 55 99-300-00775 = Aussenrahmen 5-fach Standard 55 Weiteres Zubehör ( auch andere Buchsen Einsätze ) siehe im Zubehör-Register unten  Fragen zum Produkt oder eine andere individuelle Ausführung ? Kein Problem einfach kurz anrufen unter 07362-919093

GIRA UP Dose für D-Type Einsätze Trägerrahmen mit Innenblende. GIRA Serie. Bohrung (Auslass) für die größeren D-Type  Buchseneinsätze  z.B. Speacon XLR HDMI USB u.s.w. Universal Trägerrahmen mit Innenblende XLR Einsatz aber mit Bohrung (Auslass) für div. D-Type Buchseneinsätze. Einsatz für XLR Buchse, HDMI-Buchsen, USB, Klinke usw. der D Serie z.B. von Neutrik oder ähnliche D-Type Buchsen div. Hersteller  D-Type Buchsen nur für Schraubbefestigung. - Nur für Schraubbefestigung. - Achtung! Bauraum für Stecker und Biegeradien beachten. - Bei Einsätzen mit Kupplungen beachten: Anschluss mit Winkelsteckern empfohlen. Siehe auch weitere Bilder ! System 55 Reinweiß glänzend Metall Trägerrahmen für die Montage in übliche Schalterdosen Kunststoffabdeckung Thermoplast Ausführung der Oberfläche : glänzend Befestigungsart: Befestigung mit Schrauben  Schraubbefestigung für Blende und optionale Buchse Beschriftungsfeld: Nein Farbe: Reinweiss glänzend RAL9010 Abmessungen: Metall-Trägerrahmen: 71 x 71mm InnenrahmenReinweiss: 44x44mm / Bauhöhe-1: 14mm / mit D-Type Einsatz : 18mm Optional erhältlich Aussenblende 1-fach, 2-fach, 3-fach, 4-fach, 5-fach und ggf. Zwischenrahmen mit und ohne Klappe sind optional erhältlich ( siehe Zubehör ) D-Type Ausbruch  Durchmesser für D-Type Buchse: 25,5mm Einzeln montierbar oder auch kombinierbar mit dem Flächenprogramm der Firma Gira Auch verwendbar in Heimbereich, Büros, Sporthallen, Vereinsheimen, Hotels, Gastronomie, Bistros, Bühne usw. Optional erhältlich diverse D-Type Einsätze (siehe Zubehör-Register) für LAN-RJ45, PowerCon, Speacon, HDMI, USB, Cinch, Klinke, XLR, BNC, Firewire usw. Lieferumfang: Metallträger / Innenblende / Schrauben Optional erthältlich  Bst Nr 99-300-00706 = Zwischenrahmen mit Klappe ( Aussenabm.: 55x55mm / Innenfenster: 45x45mm ) Bst Nr 99-300-00705 = Zwischenrahmen ohne Klappe ( Aussenabm.: 55x55mm / Innenfenster: 45x45mm )  und dann dazu passenden Aussenrahmen  Bst Nr 99-300-00702 = 1-fach Aussenrahmen Std-55 RW Glanz ( Aussenabm.: 80x80mm / Innenfenster: 56x56mm )  Bst Nr 99-300-00770 = 2-fach Aussenrahmen Std-55 RW Glanz ( Aussenabm.: 80x160mm / Innenfenster: 56x56mm )  Bst Nr 99-300-00773 = 3-fach Aussenrahmen Std-55 RW Glanz ( Aussenabm.: 80x240mm / Innenfenster: 56x56mm )  Bst Nr 99-300-00774 = 4-fach Aussenrahmen Std-55 RW Glanz ( Aussenabm.: 80x320mm / Innenfenster: 56x56mm )  Bst Nr 99-300-00775 = 5-fach Aussenrahmen Std-55 RW Glanz ( Aussenabm.: 80x400mm / Innenfenster: 56x56mm )  Optional erhältlich diverse D-Type Einsätze (siehe Zubehör-Register) für PowerCon, Speacon, XLR, HDMI, BNC usw. sowie Aussenrahmen (siehe Zubehör-Register)

XLR Dose Lautsprecherdose oder auch als Mikrofondose für die Aufputzmontage universell verwendbar mit Rastverschluss und Entriegelungstaste. Anschlussdose mit integr. 3pol. XLR Kupplung und weisser Kunststoffabdeckung für die Aufputz-Montage D-Type Steckverbinder mit Lötkontakten auf der Rückseite Einzeln montierbar Zur verwendbar in Sporthallen, Vereinsheim, Hotels, Gastronomie, Bistros, Bühne, Kirche usw. Lieferumfang: Rahmen Grundträger / Blende / XLR-Buchse mit Entriegelungsknopf und Bef.Schrauben. Zusatzinfo: Die XLR Buchse ist austauschbar - passendes XLR Einsatz mit Stiften (male) z.B. Nr 39-822-00110 Dieses Dose gibt es auch UP = Unterputzversion = Bst.Nr: 85-771-03000 Dieses Dose gibt es auch mit Klappe als UP Version = AG1125896 Weiteres Zubehör siehe im Zubehör-Register unten

Als Lautsprecherdose oder auch als Mikrofondose für die Unterputzmontage, universell verwendbar mit Rastverschluss und Entriegelungstaste damit der Stecker nicht von selber raus kann. Anschschlussdose mit integr. 3pol. XLR Kupplung ( Buchse female ) und Weisser Kunststoffabdeckung für die UP = Unterputz-Montage in übliche 55er Schalterdosen Einzeln montierbar oder auch kombinierbar mit dem Flächenprogramm Zur verwendbar in Sporthallen, Vereinsheim, Hotels, Gastronomie, Bistros, Bühne, Kirche usw. Lieferumfang: Rahmen Grundträger / Blende / XLR-Buchse mit Entriegelungsknopf und Bef.Schrauben. Zusatzinfo: Die XLR Buchse ist austauschbar - passendes XLR Einsatz mit Stiften (male) z.B. Nr 39-822-00110 Dieses Dose gibt es auch AP = Aufputzversion = Bst.Nr:  85-771-03040  Neu nun erhällich Bst Nr AG1125896 = XLR Dose Unterputz mit Klappe aus weißem Kunststoff  ( siehe unten im Register bei ähnliche Artikel )   Weiteres Zubehör siehe im Zubehör-Register unten

Lautsprecherdose (UP) zur Unterputz Installation passt in jede handelsübliche Unterputz-Schalterdose. Lieferung ohne Blenden und Aussenrahmen. Kann individuell zusammengestellt werden je nach Bauvorhaben (siehe Zubehör-Register) siehe auch Abbildung 2 (Beispiel) Befestigung durch 2 Krallen Links und Rechts Lautsprecherdose 1-fach Mono mit 2 Schnellöse-Tasten (Schwarz/Rot) Ideal für den Anschluss von einer Lautsprecherbox da 2 Klemmkontakte Kabelbefestigung durch Schraubbefestigung (Schraubklemme) bis 4qmm Zarge Metall  Optionales Zubehör ( siehe im Zubehör-Register unten ) : 85-771-06700 = 2-teiliger Mono Innen-Rahmen ( da 55x55mm auch kombinierbar mit anderren Schalterprogramen )  --------------------------------------------------------- 85-771-00450 = 1-fach Aussen-Rahmen 85-771-00580 = 2-fach Aussen-Rahmen  85-771-00480 = 3-fach Aussen-Rahmen  85-771-00490 = 4-fach Aussen-Rahmen  85-771-00510 = 5-fach Aussen-Rahmen --------------------------------------------------------- 85-771-00491 = 1-fach Aufputz-Rahmen  85-771-00492 = 2-fach Aufputz-Rahmen 85-771-00493 = 3-fach Aufputz-Rahmen Stereo Einzeldose aus der selben Serie auch erhältlich = Bst Nr 85-771-00441 ( siehe unter Ähnliche Produkte unten )

Stereo Lautsprecherdose UP zur Unterputz Installation passt in jede handelsübliche Unterputz Schalterdose. Lieferung ohne Blenden und Aussenrahmen. Kann individuell zusammengestellt werden je nach Bauvorhaben (siehe Zubehör-Register) siehe auch Abbildung 2 (Beispiel) Befestigung durch 2 Krallen Links und Rechts Lautsprecherdose 2-fach Stereo mit 4 Schnellöse-Tasten (Schwarz/Rot) Ideal für den Anschluss von einer Lautsprecherbox da 2 Klemmkontakte Kabelbefestigung durch Schraubbefestigung (Schraubklemme) bis 4qmm Zarge Metall  Optionales Zubehör ( siehe im Zubehör-Register unten ): 85-771-06715 = 2-teiliger Stereo Innen-Rahmen ( da 55x55mm auch kombinierbar mit anderren Schalterprogramen )  -------------------------------------------------------- 85-771-00450 = 1-fach Aussen-Rahmen 85-771-00580 = 2-fach Aussen-Rahmen  85-771-00480 = 3-fach Aussen-Rahmen  85-771-00490 = 4-fach Aussen-Rahmen  85-771-00510 = 5-fach Aussen-Rahmen -------------------------------------------------------- 85-771-00491 = 1-fach Aufputz-Rahmen  85-771-00492 = 2-fach Aufputz-Rahmen 85-771-00493 = 3-fach Aufputz-Rahmen Mono Einzeldose aus der selben Serie auch erhältlich = Bst Nr 85-771-00471  ( siehe unter Ähnliche Produkte unten )

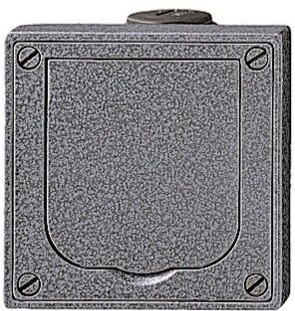

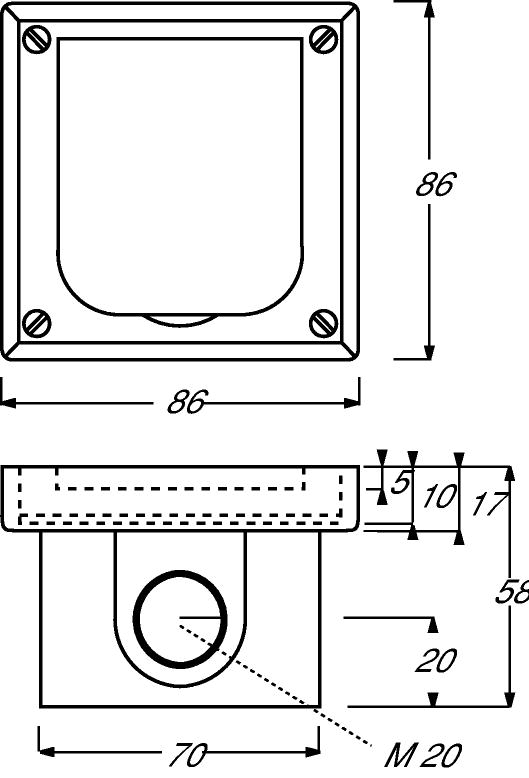

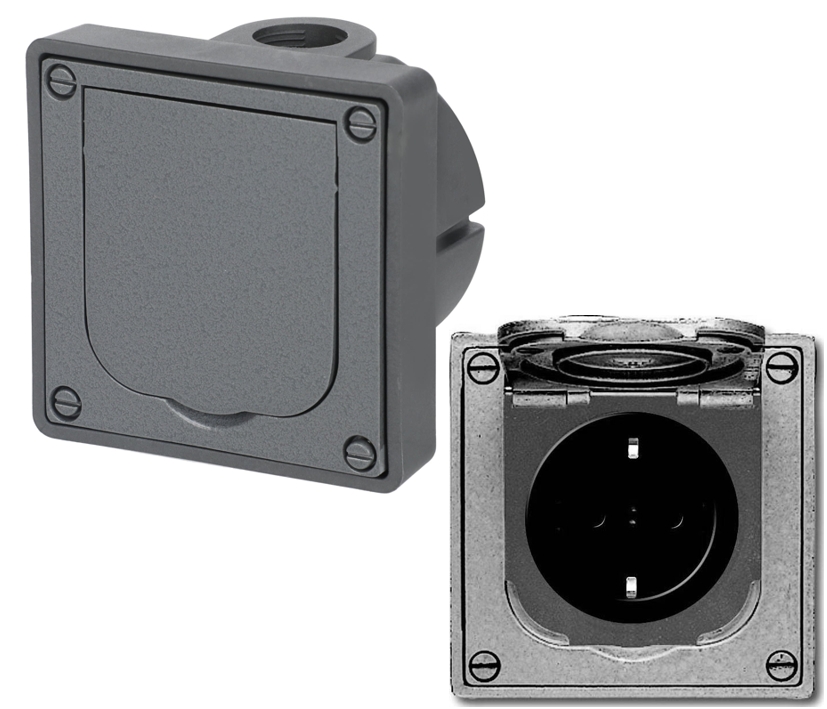

Boden Steckdose Anschlussdose aus stabilem Alu-Druckguss mit Klappdeckel für Boden- oder Wandeinbau. Verwendbar in Sporthallen, Vereinsheim, Hotels, Gastronomie, Autohaus, Passagen, Fachmärkte, Bistros, Bühne usw. mit hoher Beanspruchung Schutzkontakt Steckdose für den Boden-, bzw. Wandeinbau Mit integriertem erhöhtem Berührungsschutz Gehäuseoberteil und Klappdeckel aus Aluminium-Druckguss Einbaugehäuse aus stark beanspruchbarem Hochleistungskunststoff Installation wandbündig Mit 2 Einführungen M 20. Steckklemmen Anschlusskontakte 3 = L+N + PE Nennspannung: bis 250 VAC Nennstrom bis 16A Schutzart Gerät: IP 41 Abmessungen: 86x86mm Bautiefe: 41mm Gesamthöhe: Boden bis Klappe: 58mm (siehe Zeichnung) Lieferumfang: 1x Druckgussteil UP mit Schukodose und Klappdeckel Optional erhältlich D-Type Dose in selber ALU Optik (siehe Zubehör-Register)

Universal Trägerrahmen mit Innenblende. Busch-Jäger Serie  Reflex SI Bohrung (Auslaß) für die größeren D-Type  Buchseneinsätze  z.B. Speacon u.a.  Metall Trägerrahmen für die Montage in übliche Schalterdosen Befestigungsart: Befestigung mit Schrauben in UP-Dose  Spreizklammern Nein Kunststoffabdeckung Thermoplast RAL9010 Alpinweiss  Ausführung der Oberfläche : glänzend   Schraubbefestigung für Blende und optionale Buchse  Beschriftungsfeld: Nein  Farbe: Weiss RAL9010 (Alpinweiss)  Abmessungen: Metall-Trägerrahmen: 71 x 71mm              Innenblende: 54 x 54mm  versenkter Ausbruch 37,1 x 27,8mm bedingt dadurch die Befestigungslöcher der D-Type Einsätze ggf. nachgebohrt werden Durchmesser z.B. für D-Type Buchse: 25,5mm  Lieferumfang: Metallträger / Blende / 4 Schrauben  Optional erhältlich ( ggf. fals benötigt nur Bst-Nr unter der Suche eingeben ) :  Ideal passend z.B. zu folgenden Serie der Reflex-SI rundliche Serie Bst Nr 99-300-00602 = 1-fach Aussenrahmen Reflex-SI Bst Nr 99-300-00603 = 2-fach Aussenrahmen Reflex-SI Bst Nr 99-300-00616 = 3-fach Aussenrahmen Reflex-SI Bst Nr 99-300-00617 = 4-fach Aussenrahmen Reflex-SI Bst Nr 99-300-00618 = 5-fach Aussenrahmen Reflex-SI Alternativ mit Zwischenrahmen zur anderen Serie z.B. eckige Serie Bst Nr 39-875-00830 = Zwischenrahmen Future Davos Bst Nr 39-875-00820 = 1-fach Aussenrahmen Future Linear Davos Einzeln montierbar oder auch kombinierbar mit dem Flächenprogramm der Firma Busch-Jäger z.B. Reflex-SI. Auch verwendbar in Heimbereich, Büros, Sporthallen, Vereinsheimen, Hotels, Gastronomie, Bistros, Bühne usw. Optional erhältlich diverse D-Type Einsätze (siehe Zubehör-Register) für PowerCon, Speacon, XLR, HDMI, BNC usw. sowie Aussenrahmen (siehe Zubehör-Register)

Jung Trägerrahmen mit Innenblende für D-Type Einsätze. Jung Serie CD500 Bohrung (Auslass) für div. D-Type Buchseneinsätze   Metall Trägerrahmen für die Montage in übliche Schalterdosen  Kunststoffabdeckung Duroplast  Ausführung der Oberfläche : glänzend  Befestigungsart: Befestigung mit Schraube  Schraubbefestigung für Blende und optionale Buchse  Beschriftungsfeld: Nein  Farbe: Weiss RAL9010 (Alpinweiss)  Abmessungen: Trägerrahmen: 71 x 71mm  Innenblende: 68 x 68mm  versenkter D-Type Ausbruch 32,8 x 27,8mm Durchmesser für D-Type Buchse: 24,0mm  Lieferumfang: Metallträger / Blende / 4 Schrauben  Einzeln montierbar oder auch kombinierbar mit dem Flächenprogramm der Firma Jung CD500 / AS58x.  Auch verwendbar in Heimbereich, Büros, Sporthallen, Vereinsheimen, Hotels, Gastronomie, Bistros, Bühne usw. Optional erhältlich diverse D-Type Einsätze (siehe Zubehör-Register) für LAN-RJ45, PowerCon, Speacon, HDMI, USB, Cinch, Klinke, XLR, BNC, Firewire usw.    Optional erhältlich ( ggf. fals benötigt nur Bst-Nr unter der Suche eingeben ) :   Ideal passend z.B. zu folgenden CD58x Serie   Bst Nr 39-875-00595 = 1-fach Aussenrahmen CD58x Serie Bst Nr 39-875-00441 = 2-fach Aussenrahmen CD58x Serie Bst Nr 39-875-00596 = 3-fach Aussenrahmen CD58x Serie Bst Nr 39-875-00597 = 4-fach Aussenrahmen CD58x Serie Bst Nr 39-875-00605 = 5-fach Aussenrahmen CD58x Serie Bst Nr 39-849-01300 = Steckdose 3polig 16A 230VAC pas. zum Programm
