Dose für D-Type Einsätze Trägerrahmen mit Blende

GIRA UP Dose für D-Type Einsätze Trägerrahmen mit Innenblende. GIRA Serie. Bohrung (Auslass) für die größeren D-Type  Buchseneinsätze  z.B. Speacon XLR HDMI USB u.s.w. Universal Trägerrahmen mit Innenblende XLR Einsatz aber mit Bohrung (Auslass) für div. D-Type Buchseneinsätze. Einsatz für XLR Buchse, HDMI-Buchsen, USB, Klinke usw. der D Serie z.B. von Neutrik oder ähnliche D-Type Buchsen div. Hersteller  D-Type Buchsen nur für Schraubbefestigung. - Nur für Schraubbefestigung. - Achtung! Bauraum für Stecker und Biegeradien beachten. - Bei Einsätzen mit Kupplungen beachten: Anschluss mit Winkelsteckern empfohlen. Siehe auch weitere Bilder ! System 55 Reinweiß glänzend Metall Trägerrahmen für die Montage in übliche Schalterdosen Kunststoffabdeckung Thermoplast Ausführung der Oberfläche : glänzend Befestigungsart: Befestigung mit Schrauben  Schraubbefestigung für Blende und optionale Buchse Beschriftungsfeld: Nein Farbe: Reinweiss glänzend RAL9010 Abmessungen: Metall-Trägerrahmen: 71 x 71mm InnenrahmenReinweiss: 44x44mm / Bauhöhe-1: 14mm / mit D-Type Einsatz : 18mm Optional erhältlich Aussenblende 1-fach, 2-fach, 3-fach, 4-fach, 5-fach und ggf. Zwischenrahmen mit und ohne Klappe sind optional erhältlich ( siehe Zubehör ) D-Type Ausbruch  Durchmesser für D-Type Buchse: 25,5mm Einzeln montierbar oder auch kombinierbar mit dem Flächenprogramm der Firma Gira Auch verwendbar in Heimbereich, Büros, Sporthallen, Vereinsheimen, Hotels, Gastronomie, Bistros, Bühne usw. Optional erhältlich diverse D-Type Einsätze (siehe Zubehör-Register) für LAN-RJ45, PowerCon, Speacon, HDMI, USB, Cinch, Klinke, XLR, BNC, Firewire usw. Lieferumfang: Metallträger / Innenblende / Schrauben Optional erthältlich  Bst Nr 99-300-00706 = Zwischenrahmen mit Klappe ( Aussenabm.: 55x55mm / Innenfenster: 45x45mm ) Bst Nr 99-300-00705 = Zwischenrahmen ohne Klappe ( Aussenabm.: 55x55mm / Innenfenster: 45x45mm )  und dann dazu passenden Aussenrahmen  Bst Nr 99-300-00702 = 1-fach Aussenrahmen Std-55 RW Glanz ( Aussenabm.: 80x80mm / Innenfenster: 56x56mm )  Bst Nr 99-300-00770 = 2-fach Aussenrahmen Std-55 RW Glanz ( Aussenabm.: 80x160mm / Innenfenster: 56x56mm )  Bst Nr 99-300-00773 = 3-fach Aussenrahmen Std-55 RW Glanz ( Aussenabm.: 80x240mm / Innenfenster: 56x56mm )  Bst Nr 99-300-00774 = 4-fach Aussenrahmen Std-55 RW Glanz ( Aussenabm.: 80x320mm / Innenfenster: 56x56mm )  Bst Nr 99-300-00775 = 5-fach Aussenrahmen Std-55 RW Glanz ( Aussenabm.: 80x400mm / Innenfenster: 56x56mm )  Optional erhältlich diverse D-Type Einsätze (siehe Zubehör-Register) für PowerCon, Speacon, XLR, HDMI, BNC usw. sowie Aussenrahmen (siehe Zubehör-Register)

Anschlussdose aus stabilem Alu-Druckguss mit Klappdeckel für Boden- oder Wandeinbau. Verwendbar in Sporthallen, Vereinsheim, Hotels, Gastronomie, Autohaus, Passagen, Fachmärkte, Bistros, Bühne usw. mit hoher Beanspruchung Verwendbar als Lautsprecher, Mikrofon oder auch Daten Anschlussdose für die Unterputz-Montage Gehäuse-UP für Wandeinbau, universell verwendbar mit Klappe mit Inlet Trägerelement für Neutrik D-Typ Buchsen oder Steckereinsätze (siehe Zubehör-Register)  Kombinierbar auch mit anderen Inlet Sockel 1710...1714 Gehäuseoberteil und Klappdeckel aus Aluminium-Druckguss Einbaugehäuse aus stark beanspruchbarem Hochleistungswerkstoff Installation wandbündig Mit 2 Einführungen M20. Schutzart Gerät: IP41 Abmessungen: 86x86mm (Aussenmaß mit Einbautopf) Bautiefe: 62mm                          80x80mm ( Metalldeckel alleine )                          80x80mm ( Basisträger / Grundträger für D-Type Buchsen aleine )                          24mm Bohrung für D-Type Einsätze im schwarzen Kunststofftäger Zusatzinfo: Der Frontdeckel mit Klappe kann nur in die beiliegende UP-Dose die mitgelieferd wird befestigt werden. Somit nicht geeignet für den Einbau in die klassischen schwarzen UP Schalterdosen.  Zusatzinfo für die Montage als Aufputzvariante ( Ein Original Aufputzrahmen aus Metall gibt es hierzu nicht )  Als mögliche Alternative für eine Aufputzvariante ( falls unbedingt benötigt ) wären da sehr stabile Universalgehäuse mit folgende Bst-Nr  Art-Nr 85-771-03060 = Kunststoff-Gehäuse IP65 Euromas Serie  200x120x77mm  mit Gummidichtung  Art-Nr 52-625-03010 = Metallgehäuse IP54 Aluminium 145x95x49mm Feuchtefest ohne Gummidichtung  Art-Nr 52-625-03020 = Metallgehäuse IP66 Aluminium 175x80x57mm Metallgehäuse mit Dichtung Art-Nr 52-625-00580 = Metallgehäuse IP66 Aluminium 260x160x91mm Outdoor Silbergrau  Lieferumfang:  1x Druckgussteil UP mit Neutrik D-Type Grundträger und Klappdeckel Optional erhältlich diverse D-Type Einsätze (siehe Zubehör-Register) für LAN-RJ45, PowerCon, Speacon, HDMI, USB, Cinch, Klinke, XLR, BNC, Firewire usw.   Neu nun erhältlich Bst Nr AG1125896 = XLR Dose Unterputz mit Klappe aus weißem Kunststoff  ( siehe unten im Register bei ähnliche Artikel )

XLR Dose Lautsprecherdose oder auch als Mikrofondose für die Aufputzmontage universell verwendbar mit Rastverschluss und Entriegelungstaste. Anschlussdose mit integr. 3pol. XLR Kupplung und weisser Kunststoffabdeckung für die Aufputz-Montage D-Type Steckverbinder mit Lötkontakten auf der Rückseite Einzeln montierbar Zur verwendbar in Sporthallen, Vereinsheim, Hotels, Gastronomie, Bistros, Bühne, Kirche usw. Lieferumfang: Rahmen Grundträger / Blende / XLR-Buchse mit Entriegelungsknopf und Bef.Schrauben. Zusatzinfo: Die XLR Buchse ist austauschbar - passendes XLR Einsatz mit Stiften (male) z.B. Nr 39-822-00110 Dieses Dose gibt es auch UP = Unterputzversion = Bst.Nr: 85-771-03000 Dieses Dose gibt es auch mit Klappe als UP Version = AG1125896 Weiteres Zubehör siehe im Zubehör-Register unten

Als Lautsprecherdose oder auch als Mikrofondose für die Unterputzmontage, universell verwendbar mit Rastverschluss und Entriegelungstaste damit der Stecker nicht von selber raus kann. Anschschlussdose mit integr. 3pol. XLR Kupplung ( Buchse female ) und Weisser Kunststoffabdeckung für die UP = Unterputz-Montage in übliche 55er Schalterdosen Einzeln montierbar oder auch kombinierbar mit dem Flächenprogramm Zur verwendbar in Sporthallen, Vereinsheim, Hotels, Gastronomie, Bistros, Bühne, Kirche usw. Lieferumfang: Rahmen Grundträger / Blende / XLR-Buchse mit Entriegelungsknopf und Bef.Schrauben. Zusatzinfo: Die XLR Buchse ist austauschbar - passendes XLR Einsatz mit Stiften (male) z.B. Nr 39-822-00110 Dieses Dose gibt es auch AP = Aufputzversion = Bst.Nr:  85-771-03040  Neu nun erhällich Bst Nr AG1125896 = XLR Dose Unterputz mit Klappe aus weißem Kunststoff  ( siehe unten im Register bei ähnliche Artikel )   Weiteres Zubehör siehe im Zubehör-Register unten

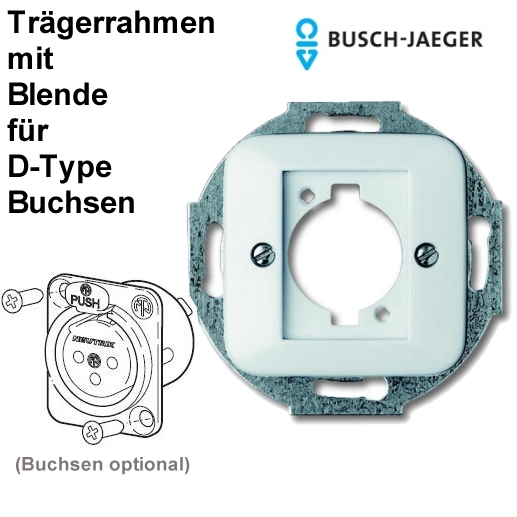

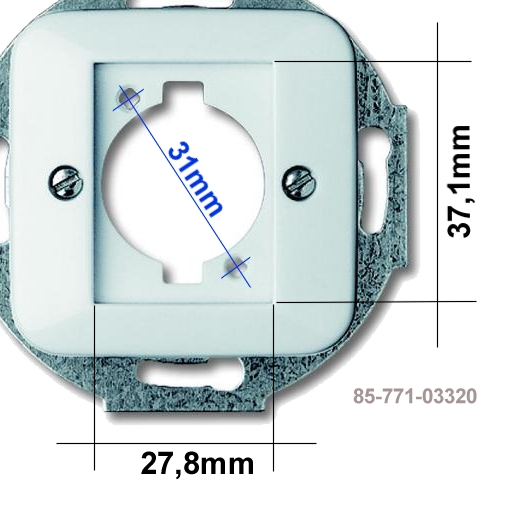

Universal Trägerrahmen mit Innenblende. Busch-Jäger Serie  Reflex SI Bohrung (Auslaß) für die größeren D-Type  Buchseneinsätze  z.B. Speacon u.a.  Metall Trägerrahmen für die Montage in übliche Schalterdosen Befestigungsart: Befestigung mit Schrauben in UP-Dose  Spreizklammern Nein Kunststoffabdeckung Thermoplast RAL9010 Alpinweiss  Ausführung der Oberfläche : glänzend   Schraubbefestigung für Blende und optionale Buchse  Beschriftungsfeld: Nein  Farbe: Weiss RAL9010 (Alpinweiss)  Abmessungen: Metall-Trägerrahmen: 71 x 71mm              Innenblende: 54 x 54mm  versenkter Ausbruch 37,1 x 27,8mm bedingt dadurch die Befestigungslöcher der D-Type Einsätze ggf. nachgebohrt werden Durchmesser z.B. für D-Type Buchse: 25,5mm  Lieferumfang: Metallträger / Blende / 4 Schrauben  Optional erhältlich ( ggf. fals benötigt nur Bst-Nr unter der Suche eingeben ) :  Ideal passend z.B. zu folgenden Serie der Reflex-SI rundliche Serie Bst Nr 99-300-00602 = 1-fach Aussenrahmen Reflex-SI Bst Nr 99-300-00603 = 2-fach Aussenrahmen Reflex-SI Bst Nr 99-300-00616 = 3-fach Aussenrahmen Reflex-SI Bst Nr 99-300-00617 = 4-fach Aussenrahmen Reflex-SI Bst Nr 99-300-00618 = 5-fach Aussenrahmen Reflex-SI Alternativ mit Zwischenrahmen zur anderen Serie z.B. eckige Serie Bst Nr 39-875-00830 = Zwischenrahmen Future Davos Bst Nr 39-875-00820 = 1-fach Aussenrahmen Future Linear Davos Einzeln montierbar oder auch kombinierbar mit dem Flächenprogramm der Firma Busch-Jäger z.B. Reflex-SI. Auch verwendbar in Heimbereich, Büros, Sporthallen, Vereinsheimen, Hotels, Gastronomie, Bistros, Bühne usw. Optional erhältlich diverse D-Type Einsätze (siehe Zubehör-Register) für PowerCon, Speacon, XLR, HDMI, BNC usw. sowie Aussenrahmen (siehe Zubehör-Register)

Jung Trägerrahmen mit Innenblende für D-Type Einsätze. Jung Serie CD500 Bohrung (Auslass) für div. D-Type Buchseneinsätze   Metall Trägerrahmen für die Montage in übliche Schalterdosen  Kunststoffabdeckung Duroplast  Ausführung der Oberfläche : glänzend  Befestigungsart: Befestigung mit Schraube  Schraubbefestigung für Blende und optionale Buchse  Beschriftungsfeld: Nein  Farbe: Weiss RAL9010 (Alpinweiss)  Abmessungen: Trägerrahmen: 71 x 71mm  Innenblende: 68 x 68mm  versenkter D-Type Ausbruch 32,8 x 27,8mm Durchmesser für D-Type Buchse: 24,0mm  Lieferumfang: Metallträger / Blende / 4 Schrauben  Einzeln montierbar oder auch kombinierbar mit dem Flächenprogramm der Firma Jung CD500 / AS58x.  Auch verwendbar in Heimbereich, Büros, Sporthallen, Vereinsheimen, Hotels, Gastronomie, Bistros, Bühne usw. Optional erhältlich diverse D-Type Einsätze (siehe Zubehör-Register) für LAN-RJ45, PowerCon, Speacon, HDMI, USB, Cinch, Klinke, XLR, BNC, Firewire usw.    Optional erhältlich ( ggf. fals benötigt nur Bst-Nr unter der Suche eingeben ) :   Ideal passend z.B. zu folgenden CD58x Serie   Bst Nr 39-875-00595 = 1-fach Aussenrahmen CD58x Serie Bst Nr 39-875-00441 = 2-fach Aussenrahmen CD58x Serie Bst Nr 39-875-00596 = 3-fach Aussenrahmen CD58x Serie Bst Nr 39-875-00597 = 4-fach Aussenrahmen CD58x Serie Bst Nr 39-875-00605 = 5-fach Aussenrahmen CD58x Serie Bst Nr 39-849-01300 = Steckdose 3polig 16A 230VAC pas. zum Programm
