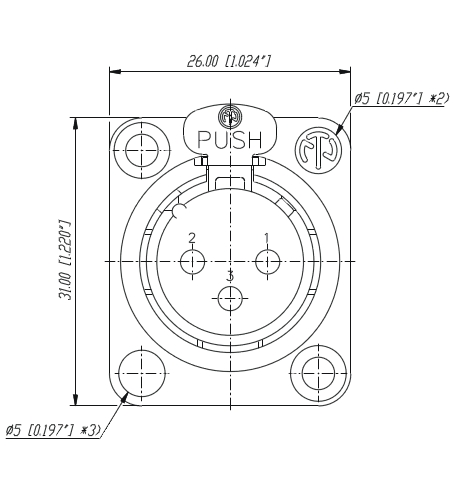

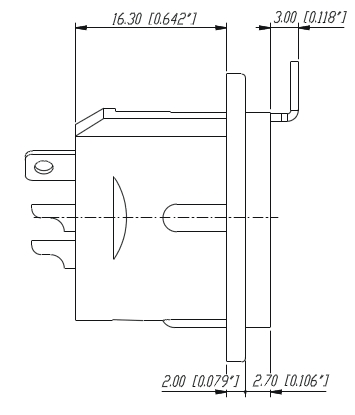

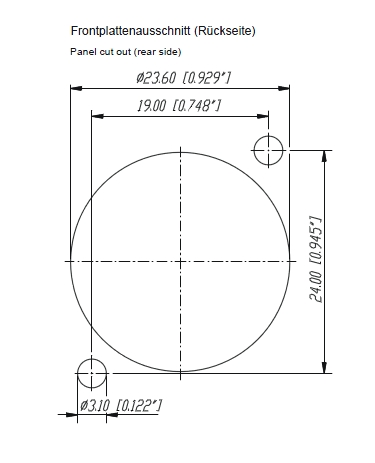

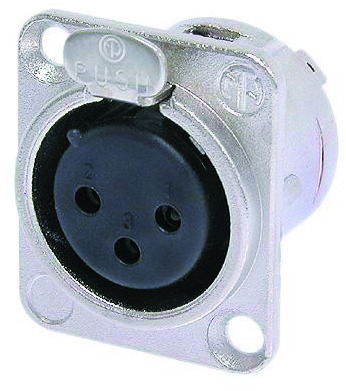

3pol XLR Buchse Einbaubuchse D-Type Einsatz

483mm (19zoll) Blende 12 Bohrungen für D-Type Buchsen Stecker Einsätze Rackblende mit 12 Bohrungen für D-Type Buchsen z.B. XLR, Speacon, HDMI, XLR, BNC, LAN, USB, Klinke, FireWire usw. Links und Rechts Befestigungsbohrungen gestanzt für z.B. 12x D-Type Buchsen (siehe im Zubehör Register unten ) Stahl schwarz pulverbeschichtet. Abmessungen: 483x44mm 1HE = 44mm  Auch verwendbar div. Kombinationen für Multimeda Anschlüsse für Monitore, TV, Schule, Uni, Konferenzräume usw.  passende D-Type Einsätze aller Art siehe im Zubehör-Register  Optional gibt es auch noch passende Blindblenden, Leerblende und IP54 Dichtungskits hierzu auch erhältlich wenn Sie nicht alle Buchsen bestücken wollen  Bst Nr 62-630-03343 = D-Type Blindplatte zum abdecken oder auch ideal für die Bestückung kleiner Buchsen wie DC-Hohlstecker oder 3,5mm Klinkenbuchse Bst Nr 62-630-03344 = D-Type Blindplatte zum abdecken oder auch ideal für die Bestückung kleiner Buchsen wie DC-Hohlstecker oder 3,5mm Klinkenbuchse Bst Nr 62-630-03347 = D-TYPE IP54 Dichtungskit z.B. Outdoor, Feuchtraum für D-Type Einsätze wie XLR, HDMI u.sw.

3pol XLR Stecker (male) Lötversion passendes Zubehör siehe (Zubehör-Register)

Mikrofonkabel Ideal für Turnhalle, Medienräume, Kirche und auch Bühne etc. da trittfest Bühnenqualität.  Auch ideal geeignet zum verlegen in Leerrohren, Büroräumen, Schulungsräumen, Industriegebäuden, Kirchen, Turnhallen usw.  Ideal verwendbar als NF-Audiokabel für Mikrofone, Notebook oder PC-Audio Einspeisung, Musikinstrumente, Tonabnehmer, XLR- oder Klinken Wanddosen usw.  Querschnitt von 2x 0,22qmm geschirmt solide Gesamtgeschirmt mit Geflecht Ideal zur Eigenkonfektionierung an XLR Steckern, XLR Dosen usw.  Trittfest Bühnenqualität Auch ideal geeignet zum verlegen in Leerrohren, Büro-, Industriegebäuden, Kirchen, Turnhallen usw. Mikrofon-Signalkabel 2-adrig mit Gesamtschirmung Geeignet für Mono oder auch Stereo-Anwendungen  Ideal auch als symetrische NF-Leitung für XLR, Klinke und Cinchbuchsen Kapazität 110pf/m Mantelfarbe: Blau  Querschnitt 2x0,22qmm Außendurchmesser  6,0mm Low-Noise geschirmt Max Kabellänge am Stück = 100m Zusatzinfo zu diesem geschirmten NF-Audiokabel einsetzbar z.B. als Mikrofonkabel Medialen Räumen zur Audioverkabelung  Gitarrenkabel Tonabnehmerkabel NF-Mischpultkabel NF-Endstufenverbindungen usw. DMX Kabel usw passendes Zubehör wie XLR Dose, Klinkendosen usw. siehe im Zubehör-Register

Einbauschale für D-Type Armaturen für Boxen und den universellen Einsatz versenkter Einbau Einbauschalen mit Bohrungen für XLR bestückbar mit max 2 x XLR (siehe Zubehör-Register)  Aussenabmessungen: 130x89mm Einbauabmessungen: 106x65mm Einbautiefe: 13mm passende D-Type Buchsen wie XLR Klinke usw. siehe im Zubehör-Register unten

483mm (19zoll) Blende 6 Bohrungen für D-Type Buchsen Stecker Einsätze Rackblende mit 6 Bohrungen für D-Type Buchsen z.B. XLR, Speacon, HDMI, XLR, BNC, LAN, USB, Klinke, FireWire usw. Links und Rechts Befestigungsbohrungen gestanzt für z.B. 6x D-Type Buchsen (siehe im Zubehör Register unten ) Stahl schwarz pulverbeschichtet. Abmessungen: 483x44mm 1HE = 44mm  Auch verwendbar div. Kombinationen für Multimeda Anschlüsse für Monitore, TV, Schule, Uni, Konferenzräume usw.  passende D-Type Einsätze aller Art siehe im Zubehör-Register  Optional gibt es auch noch passende Blindblenden, Leerblende und IP54 Dichtungskits hierzu auch erhältlich wenn Sie nicht alle Buchsen bestücken wollen  Bst Nr 62-630-03343 = D-Type Blindplatte zum abdecken oder auch ideal für die Bestückung kleiner Buchsen wie DC-Hohlstecker oder 3,5mm Klinkenbuchse Bst Nr 62-630-03344 = D-Type Blindplatte zum abdecken oder auch ideal für die Bestückung kleiner Buchsen wie DC-Hohlstecker oder 3,5mm Klinkenbuchse Bst Nr 62-630-03347 = D-TYPE IP54 Dichtungskit z.B. Outdoor, Feuchtraum für D-Type Einsätze wie XLR, HDMI u.sw.

D-Type Aufputz Gehäuse Stagebox Leergehäuse für bis zu 8x D-Type Buchsen ( Ideal auch in Verbindung mit Multicorekabel ) Solides Aufputz Metallgehäuse ( Leergehäuse )  Ideal verwendbar für Multimedia Anschlüsse mit D-Type Buchsen aller Art oder auch auf der Bühne als Stagebox mit Speakon, XLR Dose, HDMI-, USB usw. ( siehe unten im Zubehör Register ) oder unter Suche D-Type eintippen   8-Bohrungen für D-Type Steckverbinder Einsatze aller Art      Durchmesser je Bohrung 23,8mm      Aufgedruckt sind die Zahlen 1...8      Die Frontplatte kann auch einfach gedereht werden dann ohne Aufdruck  Abmessungen      Basisgehäuse: Breite 135mm T: 97mm      Höhe-1 = 72,2mm Außen höchster Punkt / H2 = 61mm Höhe bis zur Frontplatte     Abmessungen Frontplatte 131mm x 97mm Im Boden sind 4-Befestigungsbohrungnen je 3,2mm integriert  Mittels optionalen Gummifüßen Klebefüßen kann das Metallgehäuse auch anderstweitig eingesetzt werden  Extra stabile Ausführung mit 2mm Stahlblech mit seitlicher Kabeleinführung für optionale M20 Kabelmuffe, Würgenippel etc.  Farbe Schwarz Optional gibt es auch noch passende Blindblenden, Leerblende und IP54 Dichtungskits hierzu auch erhältlich wenn Sie nicht alle Buchsen bestücken wollen  Bst Nr 62-630-03343 = D-Type Blindplatte zum abdecken oder auch ideal für die Bestückung kleiner Buchsen wie DC-Hohlstecker oder 3,5mm Klinkenbuchse Bst Nr 62-630-03344 = D-Type Blindplatte zum abdecken oder auch ideal für die Bestückung kleiner Buchsen wie DC-Hohlstecker oder 3,5mm Klinkenbuchse Bst Nr 62-630-03347 = D-TYPE IP54 Dichtungskit z.B. Outdoor, Feuchtraum für D-Type Einsätze wie XLR, HDMI u.sw. Multicore-Kabel hierzu erhältlich wie folgt:  Bst Nr 42-685-18016 = Multicore Kabel 16-Kanal 2x0,14qmm AWG26 je 1-lfm

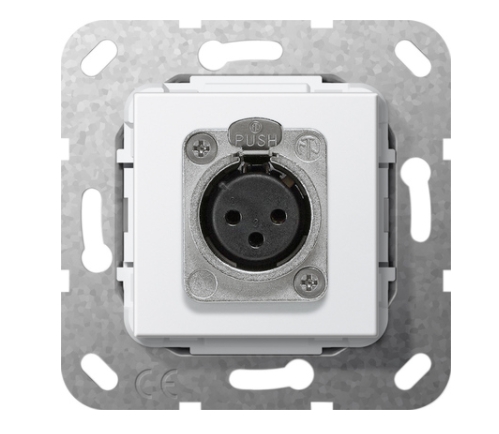

GIRA UP Dose für D-Type Einsätze Trägerrahmen mit Innenblende. GIRA Serie. Bohrung (Auslass) für die größeren D-Type  Buchseneinsätze  z.B. Speacon XLR HDMI USB u.s.w. Universal Trägerrahmen mit Innenblende XLR Einsatz aber mit Bohrung (Auslass) für div. D-Type Buchseneinsätze. Einsatz für XLR Buchse, HDMI-Buchsen, USB, Klinke usw. der D Serie z.B. von Neutrik oder ähnliche D-Type Buchsen div. Hersteller  D-Type Buchsen nur für Schraubbefestigung. - Nur für Schraubbefestigung. - Achtung! Bauraum für Stecker und Biegeradien beachten. - Bei Einsätzen mit Kupplungen beachten: Anschluss mit Winkelsteckern empfohlen. Siehe auch weitere Bilder ! System 55 Reinweiß glänzend Metall Trägerrahmen für die Montage in übliche Schalterdosen Kunststoffabdeckung Thermoplast Ausführung der Oberfläche : glänzend Befestigungsart: Befestigung mit Schrauben  Schraubbefestigung für Blende und optionale Buchse Beschriftungsfeld: Nein Farbe: Reinweiss glänzend RAL9010 Abmessungen: Metall-Trägerrahmen: 71 x 71mm InnenrahmenReinweiss: 44x44mm / Bauhöhe-1: 14mm / mit D-Type Einsatz : 18mm Optional erhältlich Aussenblende 1-fach, 2-fach, 3-fach, 4-fach, 5-fach und ggf. Zwischenrahmen mit und ohne Klappe sind optional erhältlich ( siehe Zubehör ) D-Type Ausbruch  Durchmesser für D-Type Buchse: 25,5mm Einzeln montierbar oder auch kombinierbar mit dem Flächenprogramm der Firma Gira Auch verwendbar in Heimbereich, Büros, Sporthallen, Vereinsheimen, Hotels, Gastronomie, Bistros, Bühne usw. Optional erhältlich diverse D-Type Einsätze (siehe Zubehör-Register) für LAN-RJ45, PowerCon, Speacon, HDMI, USB, Cinch, Klinke, XLR, BNC, Firewire usw. Lieferumfang: Metallträger / Innenblende / Schrauben Optional erthältlich  Bst Nr 99-300-00706 = Zwischenrahmen mit Klappe ( Aussenabm.: 55x55mm / Innenfenster: 45x45mm ) Bst Nr 99-300-00705 = Zwischenrahmen ohne Klappe ( Aussenabm.: 55x55mm / Innenfenster: 45x45mm )  und dann dazu passenden Aussenrahmen  Bst Nr 99-300-00702 = 1-fach Aussenrahmen Std-55 RW Glanz ( Aussenabm.: 80x80mm / Innenfenster: 56x56mm )  Bst Nr 99-300-00770 = 2-fach Aussenrahmen Std-55 RW Glanz ( Aussenabm.: 80x160mm / Innenfenster: 56x56mm )  Bst Nr 99-300-00773 = 3-fach Aussenrahmen Std-55 RW Glanz ( Aussenabm.: 80x240mm / Innenfenster: 56x56mm )  Bst Nr 99-300-00774 = 4-fach Aussenrahmen Std-55 RW Glanz ( Aussenabm.: 80x320mm / Innenfenster: 56x56mm )  Bst Nr 99-300-00775 = 5-fach Aussenrahmen Std-55 RW Glanz ( Aussenabm.: 80x400mm / Innenfenster: 56x56mm )  Optional erhältlich diverse D-Type Einsätze (siehe Zubehör-Register) für PowerCon, Speacon, XLR, HDMI, BNC usw. sowie Aussenrahmen (siehe Zubehör-Register)

3pol XLR Stecker gewinkelt von Neutrik Einsatz drehbar  3 x Stifte (Kontakte) Kabeldurchmesser 3.5 - 8mm Lötversion Stecker = 3 x Stifte (Kontakte) 90Grad rechtwinklige Version 3-poligMetallfür Kabeldurchmesser bis 8,0mmmit Spannzangen-ZugentlastungEinsatz drehbar 3 polige Winkelkabelstecker, vernickeltes Gehäuse, Silber beschichtete Kontakte     Sehr schlanker rechtwinkliger Kabelstecker     5 wählbare Kabelauslasspositionen     Zusätzliche Erdungsfeder für einen bessere Verbindung zum Gehäuse     Tülle mit Polyurethan Knickschutz     Kabeldurchmesser 3.5 - 8.0 mm     Verbindungstyp: XLR     Geschlecht: male Elektrik    Kapazität zwischen Kontakten = 4 pF    Durchgangswiderstand = 3 mO    Durchschlagsfestigkeit 1,5 kVdc    Isolationswiderstand > 2 GO (initial)    Isolationswiderstand > 1 GO (after damp heat test)    Nennstrom pro Kontakt 16 A    Nennspannung 50 VMechanik    Kabeldurchmesser 3.5 - 8.0 mm    Einsteckkraft = 20 N    Aussteckkraft = 20 N    Lebensdauer > 1000 mating cycles    Leiterquerschnitt max. 2.5 mm²    Leiterquerschnitt max. 14 AWG    Anschlussart Solder contacts    Rechtwinklig/Gerade Yes    Verriegelung latch lockMaterial    Knickschutz Polyuretan    Spannhülse Polyamide (PA 6 15% GR)    Kontaktbeschichtung 2 µm Ag    Kontakte Bronze (CuSn8)    Einsatz Polyamide (PA 6.6 30 % GR)    Verriegelungselement Zinc diecast (ZnAl4Cu1) / Ck 67 (spring)    Gehäuse Zinc diecast (ZnAl4Cu1)    Gehäusebeschichtung Nickel    Zugentlastung Polyacetal (POM)

Anschlussdose aus stabilem Alu-Druckguss mit Klappdeckel für Boden- oder Wandeinbau. Verwendbar in Sporthallen, Vereinsheim, Hotels, Gastronomie, Autohaus, Passagen, Fachmärkte, Bistros, Bühne usw. mit hoher Beanspruchung Verwendbar als Lautsprecher, Mikrofon oder auch Daten Anschlussdose für die Unterputz-Montage Gehäuse-UP für Wandeinbau, universell verwendbar mit Klappe mit Inlet Trägerelement für Neutrik D-Typ Buchsen oder Steckereinsätze (siehe Zubehör-Register)  Kombinierbar auch mit anderen Inlet Sockel 1710...1714 Gehäuseoberteil und Klappdeckel aus Aluminium-Druckguss Einbaugehäuse aus stark beanspruchbarem Hochleistungswerkstoff Installation wandbündig Mit 2 Einführungen M20. Schutzart Gerät: IP41 Abmessungen: 86x86mm (Aussenmaß mit Einbautopf) Bautiefe: 62mm                          80x80mm ( Metalldeckel alleine )                          80x80mm ( Basisträger / Grundträger für D-Type Buchsen aleine )                          24mm Bohrung für D-Type Einsätze im schwarzen Kunststofftäger Zusatzinfo: Der Frontdeckel mit Klappe kann nur in die beiliegende UP-Dose die mitgelieferd wird befestigt werden. Somit nicht geeignet für den Einbau in die klassischen schwarzen UP Schalterdosen.  Zusatzinfo für die Montage als Aufputzvariante ( Ein Original Aufputzrahmen aus Metall gibt es hierzu nicht )  Als mögliche Alternative für eine Aufputzvariante ( falls unbedingt benötigt ) wären da sehr stabile Universalgehäuse mit folgende Bst-Nr  Art-Nr 85-771-03060 = Kunststoff-Gehäuse IP65 Euromas Serie  200x120x77mm  mit Gummidichtung  Art-Nr 52-625-03010 = Metallgehäuse IP54 Aluminium 145x95x49mm Feuchtefest ohne Gummidichtung  Art-Nr 52-625-03020 = Metallgehäuse IP66 Aluminium 175x80x57mm Metallgehäuse mit Dichtung Art-Nr 52-625-00580 = Metallgehäuse IP66 Aluminium 260x160x91mm Outdoor Silbergrau  Lieferumfang:  1x Druckgussteil UP mit Neutrik D-Type Grundträger und Klappdeckel Optional erhältlich diverse D-Type Einsätze (siehe Zubehör-Register) für LAN-RJ45, PowerCon, Speacon, HDMI, USB, Cinch, Klinke, XLR, BNC, Firewire usw.   Neu nun erhältlich Bst Nr AG1125896 = XLR Dose Unterputz mit Klappe aus weißem Kunststoff  ( siehe unten im Register bei ähnliche Artikel )

Universal Trägerrahmen mit Innenblende. Busch-Jäger Serie  Reflex SI Bohrung (Auslaß) für die größeren D-Type  Buchseneinsätze  z.B. Speacon u.a.  Metall Trägerrahmen für die Montage in übliche Schalterdosen Befestigungsart: Befestigung mit Schrauben in UP-Dose  Spreizklammern Nein Kunststoffabdeckung Thermoplast RAL9010 Alpinweiss  Ausführung der Oberfläche : glänzend   Schraubbefestigung für Blende und optionale Buchse  Beschriftungsfeld: Nein  Farbe: Weiss RAL9010 (Alpinweiss)  Abmessungen: Metall-Trägerrahmen: 71 x 71mm              Innenblende: 54 x 54mm  versenkter Ausbruch 37,1 x 27,8mm bedingt dadurch die Befestigungslöcher der D-Type Einsätze ggf. nachgebohrt werden Durchmesser z.B. für D-Type Buchse: 25,5mm  Lieferumfang: Metallträger / Blende / 4 Schrauben  Optional erhältlich ( ggf. fals benötigt nur Bst-Nr unter der Suche eingeben ) :  Ideal passend z.B. zu folgenden Serie der Reflex-SI rundliche Serie Bst Nr 99-300-00602 = 1-fach Aussenrahmen Reflex-SI Bst Nr 99-300-00603 = 2-fach Aussenrahmen Reflex-SI Bst Nr 99-300-00616 = 3-fach Aussenrahmen Reflex-SI Bst Nr 99-300-00617 = 4-fach Aussenrahmen Reflex-SI Bst Nr 99-300-00618 = 5-fach Aussenrahmen Reflex-SI Alternativ mit Zwischenrahmen zur anderen Serie z.B. eckige Serie Bst Nr 39-875-00830 = Zwischenrahmen Future Davos Bst Nr 39-875-00820 = 1-fach Aussenrahmen Future Linear Davos Einzeln montierbar oder auch kombinierbar mit dem Flächenprogramm der Firma Busch-Jäger z.B. Reflex-SI. Auch verwendbar in Heimbereich, Büros, Sporthallen, Vereinsheimen, Hotels, Gastronomie, Bistros, Bühne usw. Optional erhältlich diverse D-Type Einsätze (siehe Zubehör-Register) für PowerCon, Speacon, XLR, HDMI, BNC usw. sowie Aussenrahmen (siehe Zubehör-Register)

Jung Trägerrahmen mit Innenblende für D-Type Einsätze. Jung Serie CD500 Bohrung (Auslass) für div. D-Type Buchseneinsätze   Metall Trägerrahmen für die Montage in übliche Schalterdosen  Kunststoffabdeckung Duroplast  Ausführung der Oberfläche : glänzend  Befestigungsart: Befestigung mit Schraube  Schraubbefestigung für Blende und optionale Buchse  Beschriftungsfeld: Nein  Farbe: Weiss RAL9010 (Alpinweiss)  Abmessungen: Trägerrahmen: 71 x 71mm  Innenblende: 68 x 68mm  versenkter D-Type Ausbruch 32,8 x 27,8mm Durchmesser für D-Type Buchse: 24,0mm  Lieferumfang: Metallträger / Blende / 4 Schrauben  Einzeln montierbar oder auch kombinierbar mit dem Flächenprogramm der Firma Jung CD500 / AS58x.  Auch verwendbar in Heimbereich, Büros, Sporthallen, Vereinsheimen, Hotels, Gastronomie, Bistros, Bühne usw. Optional erhältlich diverse D-Type Einsätze (siehe Zubehör-Register) für LAN-RJ45, PowerCon, Speacon, HDMI, USB, Cinch, Klinke, XLR, BNC, Firewire usw.    Optional erhältlich ( ggf. fals benötigt nur Bst-Nr unter der Suche eingeben ) :   Ideal passend z.B. zu folgenden CD58x Serie   Bst Nr 39-875-00595 = 1-fach Aussenrahmen CD58x Serie Bst Nr 39-875-00441 = 2-fach Aussenrahmen CD58x Serie Bst Nr 39-875-00596 = 3-fach Aussenrahmen CD58x Serie Bst Nr 39-875-00597 = 4-fach Aussenrahmen CD58x Serie Bst Nr 39-875-00605 = 5-fach Aussenrahmen CD58x Serie Bst Nr 39-849-01300 = Steckdose 3polig 16A 230VAC pas. zum Programm

Schale mit Bohrungen für D-Type Einbaubuchsen XLR, Klinke oder Speacon Buchsen ( siehe Zubehör-Register )  Terminals für den Boxenbau und universellen Einsatz wie versenkter Einbau  Einbauschalen mit Bohrungen, Schwarz lackiert Bohrungen für 2x D-Type Einbaubuchsen XLR, Klinke oder Speaconbuchsen usw Aussenabmessungen: 136x89mm  Einbauabmessungen: 115x65mm Einbautiefe: 13mm Weitere Abmessungen siehe Zeichnung ( weitere Bilder ) passendes Zubehör-Siehe D-Type Buchsen siehe im ( Zubehör-Register ) unten

3pol XLR Stecker von Neutrik 3 x Stifte (Kontakte) Kabeldurchmesser 3.5 - 8mm Lötversion
