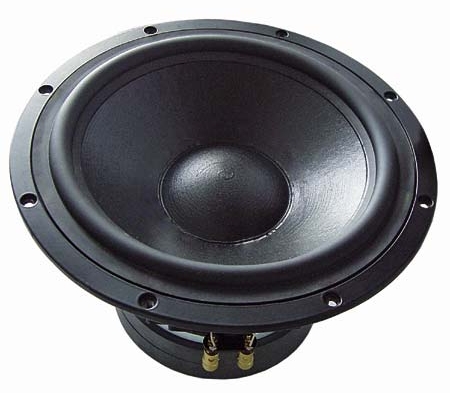

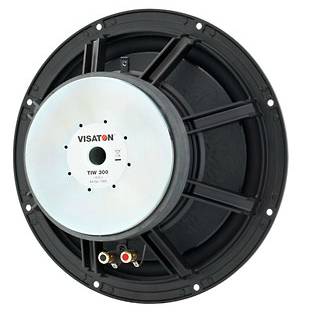

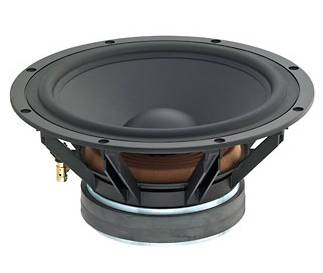

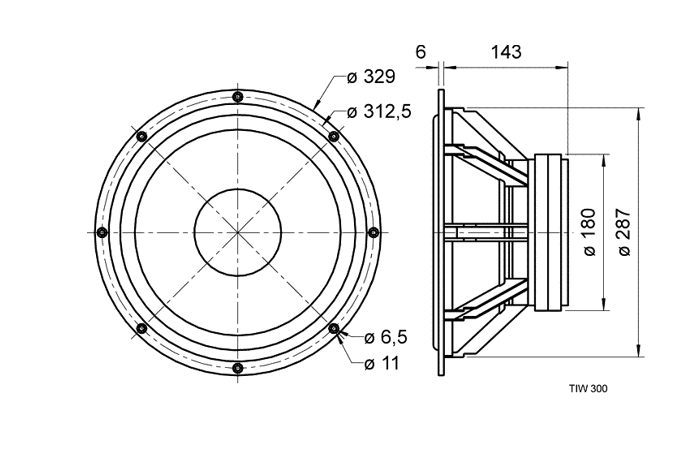

329mm 12zoll 600W 8ohm Basslautsprecher Tieftöner TIW300

VISATON 120° Exponentialhorn für die Kombination mit optionalem Treiber DR45N  Das M300 ist ein aus MDF gefertigtes Holzhorn in höchster Verarbeitungsqualität, lackierbar in verschiedenen Farbtönen und somit für den Profi-PA und Disco-Einsatz optimal geeignet ist. Akustisch sonst identisch mit TL300MH Abmessungen: Breite: 685mm Tiefe: 385mm Höhe: 90mm Gewicht: 6,4kg Lieferung: ohne Treiber bzw. Lautsprecher Optional erhältliches Zubehör (siehe Zubehör-Register)  83-759-00810 = AD25H (Metallaschraubdapter) 83-759-00745 = DR45N Profitreiber Mittelhochtonhorn

VISATON Professioneller 25,4mm Treiber mit Titankalotte, der zusammen mit den Exponentialhörnern TL300MH und M300 im Mitteltonbereich ab 800Hz einsetzbar ist. Die 40-mm-Schwingspule und das wuchtige Magnetsystem dieser Treiber/Horn-Kombination die für den Profibereich geforderte Verbindung von enormer Belastbarkeit bei extrem hohem Wirkungsgrad. Der sehr lineare Frequenzgang dieser Treiber Horn-Kombination bietet auch vielfältige Einsatzmöglichkeiten im High-End-Bereich. Nennbelastbarkeit mit Hochpassfilter 100W (12 dB/Okt.; 1000 Hz) Musikbelastbarkeit mit Hochpassfilter 150W (12 dB /Okt.; 1000 Hz) Nennimpedanz 8-Ohm Übertragungsbereich (-10 dB) 500 - 12000 Hz) Mittlerer Schalldruckpegel 102 dB (1W/1m) Resonanzfrequenz fs 600 Hz Magnetische Induktion 1,55 Tesla Magnetischer Fluss 90 µ Weber Schwingspulendurchmesser 4 cm Gewicht netto 2,8 kg Gleichstromwiderstand Rdc 6,2 Ohm Schwingspuleninduktivität L 0,1 mH Abmessungen: Aussendurchmesser: 121mm Bautiefe: 71mm 3er Gewinde Bohrungslochkreis: 57mm  Schallaustrittsöffnung innen: 25mm Gewicht: 2,8kg Optional erhältliches Zubehör (siehe Zubehör-Register)  83-759-00810 = AD25H (Metallaschraubdapter) 83-759-00730 = M300 MDF Horn

TL16H High-End-Hochtonhorn für den Hochtonbereich  Das extrem leichte Diaphragma aus einer Titan-Aluminiumlegierung weist neben einem extrem dynamischen Impulsverhalten einen sehr linearen Frequenzgang auf. Der kräftige Strontium-Ferrit-Magnet garantiert zusammen mit der 16mm Schwingspule einen enormen Wirkungsgrad. Technische Daten: Abmessungen: Länge 126mm Aussendurchmesser: 84mm ( Front: 60mm ) siehe auch Zeichnung weitere Bilder  Anschlüsse = vergoldete Federklemmen Nennbelastbarkeit mit Hochpassfilter 50 Watt ( 12dBOkt z.B. ab 3500Hz ) Nennbelastbarkeit mit Hochpassfilter 70 Watt ( 12dBOkt z.B. ab 5000Hz ) Nennbelastbarkeit mit Hochpassfilter 150 Watt ( 12dBOkt z.B. ab 7500Hz ) Musikbelastbarkeit mit Hochpassfilter 200 Watt ( 12dBOkt z.B. ab 7500Hz ) Impedanz 8-Ohm Übertragungsbereich (-10 dB) = 2200 - 35.000 Hz Mittlerer Schalldruckpegel 100dB ( Bezug 1w/1m ) Abstrahlwinkel (−6 dB) 67° bei 8000Hz  Resonanzfrequenz fs 6000 Hz Magnetische Induktion 1,6 Tesla Magnetischer Fluss 200 µWeber Obere Polplattenhöhe 2,5 mm Schwingspulendurchmesser 16mm = 1,6cm Gewicht netto 1,3kg Gleichstromwiderstand Rdc 6,9ohm Schwingspuleninduktivität L 0,17mH  Weitere Details zur Frequenzweiche, Abmessungen usw. siehe auch weitere Bilder !   Empfohlene Trennfrequenzen hängt von der Einsatzart ab  Trennfrequenz ab 5000 Hz z.B. selber bauen mit Weichenbauteile unten Materialliste *  Trennfrequenz ab 7000 Hz z.B. mit Orginal Visaton Weiche aus der MK-Serie je nach Boxentypus Trennfrequenz ab 5500 Hz z.B. Fertigweiche 85-775-00470 Beim Betrieb des Höchtöners mit einer bestehenden Lautsprecherbox z.B. zur klanglichen Ergänzung ist eine Frequenzweiche  je unbedingt erforderlich ! Materialliste passende Weichenbauteile ( Plan unter weiteren Bilder ) z.B. für Zusatzbestückung an div Lautsprecherboxen  Bst-Nr 29-727-00220 = 2,2uF Kondensator 160V MKT/MKP oder Alternativ  Bst-Nr 29-728-01020 = 2,2uF bipolarer Tonelko 100V  Bst-Nr 85-766-00530 = 0,22mH Luftspule 0,22m Bst Nr 20-920-00137 = 6,8-Ohm Zementwiderstand  9W ( Für Weiche 10-120W )    Bst-Nr 20-910-00400 = 6,8-Ohm Zementwiderstand 20W ( Für Weiche 120-200W )  Bst-Nr 44-815-00620 = UP35/2 Universal-Leerplatine für die Bestückung der Weiche Alternative Platinen z.B. auch  Bst Nr 44-815-00006 = Lochrasterplatine   75x100mm HP CU-Punkt Bst Nr 44-815-00013 = Lochrasterplatine 100x160mm HP 3er-Ketten  Bst-Nr 44-815-00600 = UP70/3 Große Leerplatine für die Bestückung der Weiche Bst-Nr 85-777-00220 = LC95 Regler bis 200W ( nicht unbedingt nötig * je nach Bau ihrer Weiche siehe Plan ) Alternative Bst Nr 85-761-00000 = LC40 Regler ( mechanisch kleiner bis 70W )
