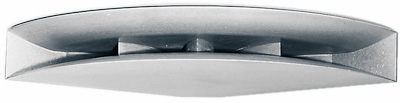

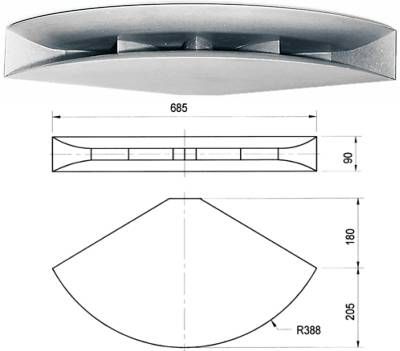

M300 120grad Exponential Horn aus MDF 685x90mm

TL16H High-End-Hochtonhorn für den Hochtonbereich  Das extrem leichte Diaphragma aus einer Titan-Aluminiumlegierung weist neben einem extrem dynamischen Impulsverhalten einen sehr linearen Frequenzgang auf. Der kräftige Strontium-Ferrit-Magnet garantiert zusammen mit der 16mm Schwingspule einen enormen Wirkungsgrad. Technische Daten: Abmessungen: Länge 126mm Aussendurchmesser: 84mm ( Front: 60mm ) siehe auch Zeichnung weitere Bilder  Anschlüsse = vergoldete Federklemmen Nennbelastbarkeit mit Hochpassfilter 50 Watt ( 12dBOkt z.B. ab 3500Hz ) Nennbelastbarkeit mit Hochpassfilter 70 Watt ( 12dBOkt z.B. ab 5000Hz ) Nennbelastbarkeit mit Hochpassfilter 150 Watt ( 12dBOkt z.B. ab 7500Hz ) Musikbelastbarkeit mit Hochpassfilter 200 Watt ( 12dBOkt z.B. ab 7500Hz ) Impedanz 8-Ohm Übertragungsbereich (-10 dB) = 2200 - 35.000 Hz Mittlerer Schalldruckpegel 100dB ( Bezug 1w/1m ) Abstrahlwinkel (−6 dB) 67° bei 8000Hz  Resonanzfrequenz fs 6000 Hz Magnetische Induktion 1,6 Tesla Magnetischer Fluss 200 µWeber Obere Polplattenhöhe 2,5 mm Schwingspulendurchmesser 16mm = 1,6cm Gewicht netto 1,3kg Gleichstromwiderstand Rdc 6,9ohm Schwingspuleninduktivität L 0,17mH  Weitere Details zur Frequenzweiche, Abmessungen usw. siehe auch weitere Bilder !   Empfohlene Trennfrequenzen hängt von der Einsatzart ab  Trennfrequenz ab 5000 Hz z.B. selber bauen mit Weichenbauteile unten Materialliste *  Trennfrequenz ab 7000 Hz z.B. mit Orginal Visaton Weiche aus der MK-Serie je nach Boxentypus Trennfrequenz ab 5500 Hz z.B. Fertigweiche 85-775-00470 Beim Betrieb des Höchtöners mit einer bestehenden Lautsprecherbox z.B. zur klanglichen Ergänzung ist eine Frequenzweiche  je unbedingt erforderlich ! Materialliste passende Weichenbauteile ( Plan unter weiteren Bilder ) z.B. für Zusatzbestückung an div Lautsprecherboxen  Bst-Nr 29-727-00220 = 2,2uF Kondensator 160V MKT/MKP oder Alternativ  Bst-Nr 29-728-01020 = 2,2uF bipolarer Tonelko 100V  Bst-Nr 85-766-00530 = 0,22mH Luftspule 0,22m Bst Nr 20-920-00137 = 6,8-Ohm Zementwiderstand  9W ( Für Weiche 10-120W )    Bst-Nr 20-910-00400 = 6,8-Ohm Zementwiderstand 20W ( Für Weiche 120-200W )  Bst-Nr 44-815-00620 = UP35/2 Universal-Leerplatine für die Bestückung der Weiche Alternative Platinen z.B. auch  Bst Nr 44-815-00006 = Lochrasterplatine   75x100mm HP CU-Punkt Bst Nr 44-815-00013 = Lochrasterplatine 100x160mm HP 3er-Ketten  Bst-Nr 44-815-00600 = UP70/3 Große Leerplatine für die Bestückung der Weiche Bst-Nr 85-777-00220 = LC95 Regler bis 200W ( nicht unbedingt nötig * je nach Bau ihrer Weiche siehe Plan ) Alternative Bst Nr 85-761-00000 = LC40 Regler ( mechanisch kleiner bis 70W )

VISATON Professioneller 25,4mm Treiber mit Titankalotte, der zusammen mit den Exponentialhörnern TL300MH und M300 im Mitteltonbereich ab 800Hz einsetzbar ist. Die 40-mm-Schwingspule und das wuchtige Magnetsystem dieser Treiber/Horn-Kombination die für den Profibereich geforderte Verbindung von enormer Belastbarkeit bei extrem hohem Wirkungsgrad. Der sehr lineare Frequenzgang dieser Treiber Horn-Kombination bietet auch vielfältige Einsatzmöglichkeiten im High-End-Bereich. Nennbelastbarkeit mit Hochpassfilter 100W (12 dB/Okt.; 1000 Hz) Musikbelastbarkeit mit Hochpassfilter 150W (12 dB /Okt.; 1000 Hz) Nennimpedanz 8-Ohm Übertragungsbereich (-10 dB) 500 - 12000 Hz) Mittlerer Schalldruckpegel 102 dB (1W/1m) Resonanzfrequenz fs 600 Hz Magnetische Induktion 1,55 Tesla Magnetischer Fluss 90 µ Weber Schwingspulendurchmesser 4 cm Gewicht netto 2,8 kg Gleichstromwiderstand Rdc 6,2 Ohm Schwingspuleninduktivität L 0,1 mH Abmessungen: Aussendurchmesser: 121mm Bautiefe: 71mm 3er Gewinde Bohrungslochkreis: 57mm  Schallaustrittsöffnung innen: 25mm Gewicht: 2,8kg Optional erhältliches Zubehör (siehe Zubehör-Register)  83-759-00810 = AD25H (Metallaschraubdapter) 83-759-00730 = M300 MDF Horn

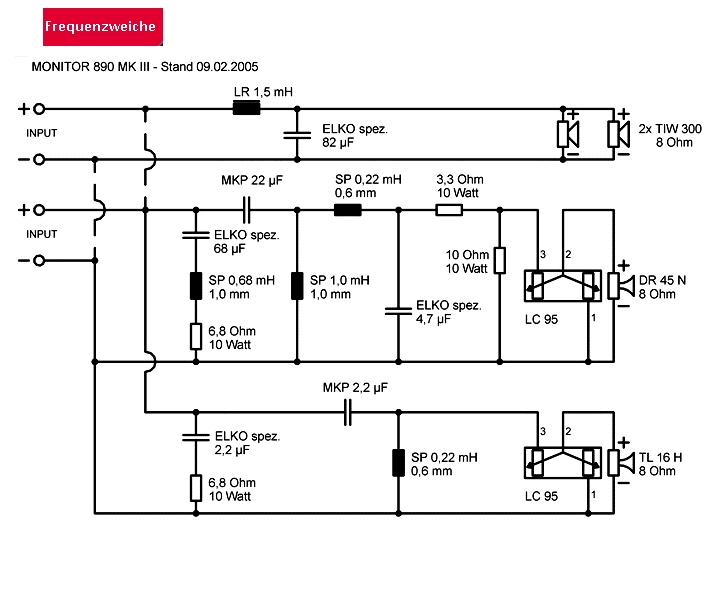

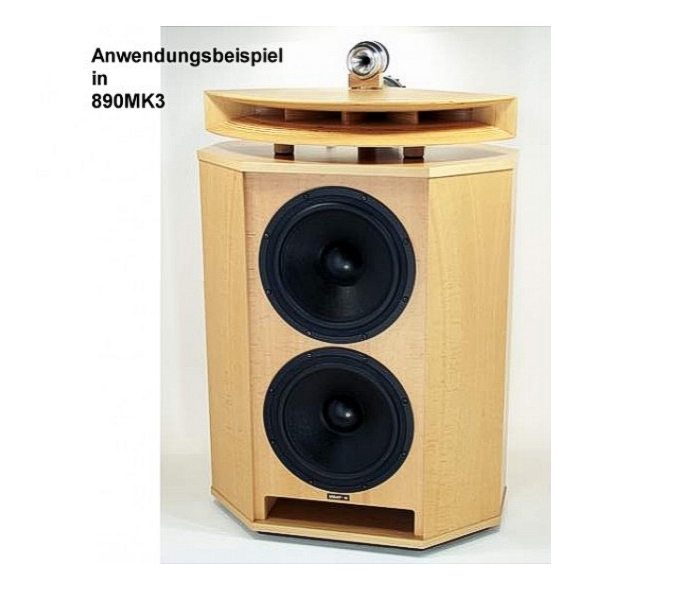

TIW300 High End Tieftöner mit schwarzer Zellulose-Membran, sehr großem Magnetsystem und wuchtigem Aluminium-Druckgusskorb. Durch die mehrfache Belüftung der Schwingspule (Polkernbohrung, Bohrungen in der Polplatte, Öffnungen im Aluminiumdruckgusskorb zur Hinterlüftung der Zentrierung) werden Verluste und Strömungsgeräusche minimiert. Der Schwingspulenträger aus Kapton und die große Schwingspule mit 65 mm Durchmesser erlauben extrem hohe Belastungen. Bestückung zum Beispiel in: ATLAS COMPACT MK V [Auszug aus Stereoplay (MK II): Einstufung: Spitzenklasse I; Fazit: Testsieger, Auszug aus Klang & Ton (MK III): Einstufung: Spitzenklasse 1; Preis-/Leistungsverhältnis: sehr gut] / MONITOR 890 MK III [Auszug aus Image HiFi (MK II): Testurteil: ausgezeichnet, Auszug aus STEREO (MK II): Testurteil: exzellent] / MONITOR 890 MK III-TL [Auszug aus Image HiFi (MK II): Testurteil: ausgezeichnet, Auszug aus STEREO (MK II): Testurteil: exzellent] VOX 301 Technische Daten: Leistung: 300W rms / 600W max Impedanz: 8-Ohm Übertragungsbereich (-10 dB) fu-4000Hz Mittlerer Schalldruckpegel 90dB (1W-1m) Maximaler Hub +/- 16 mm Resonanzfrequenz fs 25 Hz  Magnetische Induktion 1,1 T Magnetischer Fluss 1800 µWeber  Aussendurchmesser: 329mm Einbauöffnung 287mm Einbautiefe 143mm Magnetdurchmesser 180mm Gewicht 7,00kg Zusatzinfo: Tieftöner Ersatzchassis auch für viele Aktivsubwoofer bestens geeignet ... unter anderem auch von Nubert 12zoll Subwoofer ( Aktivsubwoofer )

Adapterplatte zur Verbindung von Bold-On Treiber und Horn-Systemen aller Art  Adapter von Bold-On Treiber und Horn-Systemen aller Art und  insbesondere des Treibers DR45 und DR45N mit den Holzhörnern TL300MH oder M300. Technische Daten: Abmessungen 80 x 80 x 71mm Zeichnung siehe weitere Bilder
