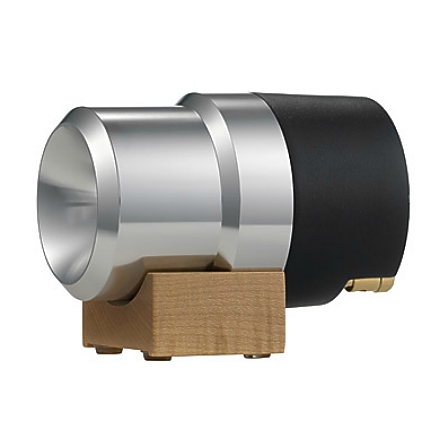

84mm Horn Hochtöner 200W 8Ohm TL16H High-End Hochtonhorn
299,00 €*
% 388,78 €* (23.09% gespart)Sofort verfügbar, Lieferzeit: 2-3 Tage
Artikelnummer: 83-759-00690
Produktinformationen "84mm Horn Hochtöner 200W 8Ohm TL16H High-End Hochtonhorn"
TL16H High-End-Hochtonhorn für den Hochtonbereich
Das extrem leichte Diaphragma aus einer Titan-Aluminiumlegierungweist neben einem extrem dynamischen Impulsverhalten einen sehr linearen Frequenzgang auf. Der kräftige Strontium-Ferrit-Magnet garantiert zusammen mit der 16mm Schwingspule einen enormen Wirkungsgrad.
Technische Daten:
- Abmessungen: Länge 126mm

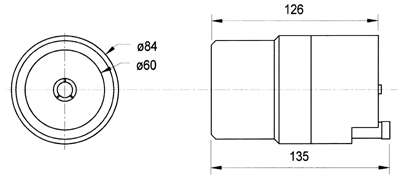

- Aussendurchmesser: 84mm ( Front: 60mm ) siehe auch Zeichnung weitere Bilder

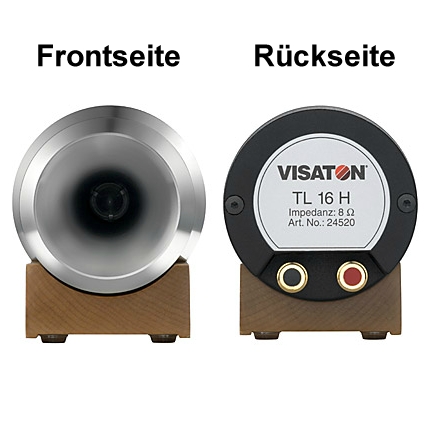

- Anschlüsse = vergoldete Federklemmen
- Nennbelastbarkeit mit Hochpassfilter 50 Watt ( 12dBOkt z.B. ab 3500Hz )
- Nennbelastbarkeit mit Hochpassfilter 70 Watt ( 12dBOkt z.B. ab 5000Hz )
- Nennbelastbarkeit mit Hochpassfilter 150 Watt ( 12dBOkt z.B. ab 7500Hz )
- Musikbelastbarkeit mit Hochpassfilter 200 Watt ( 12dBOkt z.B. ab 7500Hz )
- Impedanz 8-Ohm

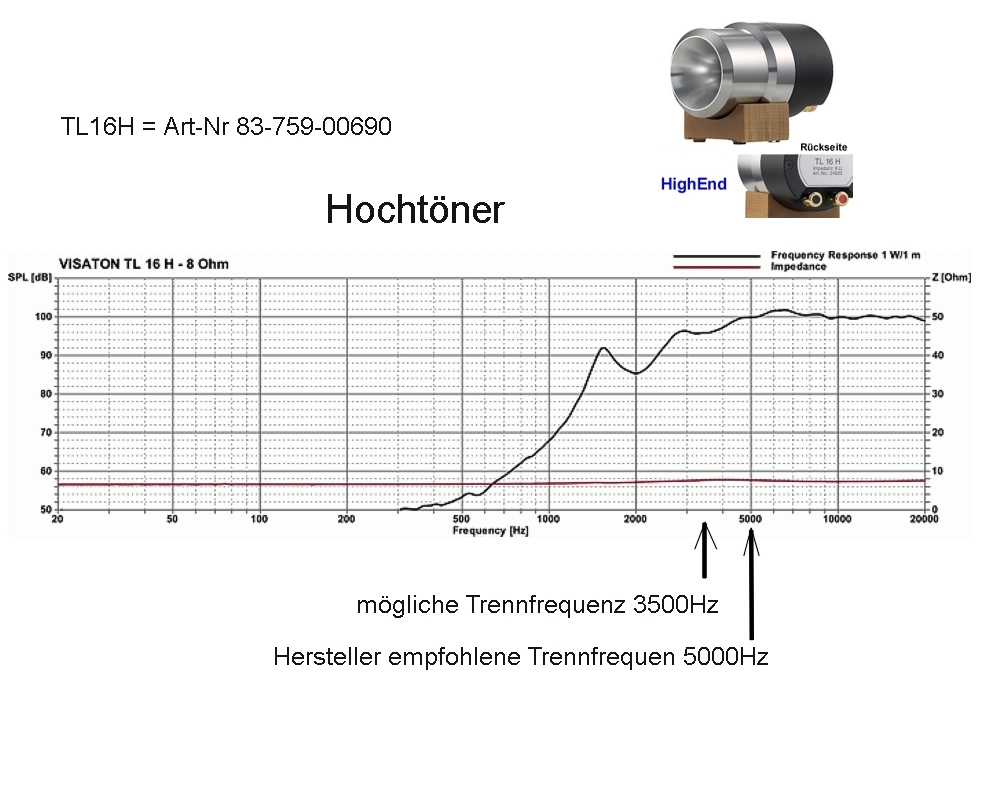

- Übertragungsbereich (-10 dB) = 2200 - 35.000 Hz
- Mittlerer Schalldruckpegel 100dB ( Bezug 1w/1m )

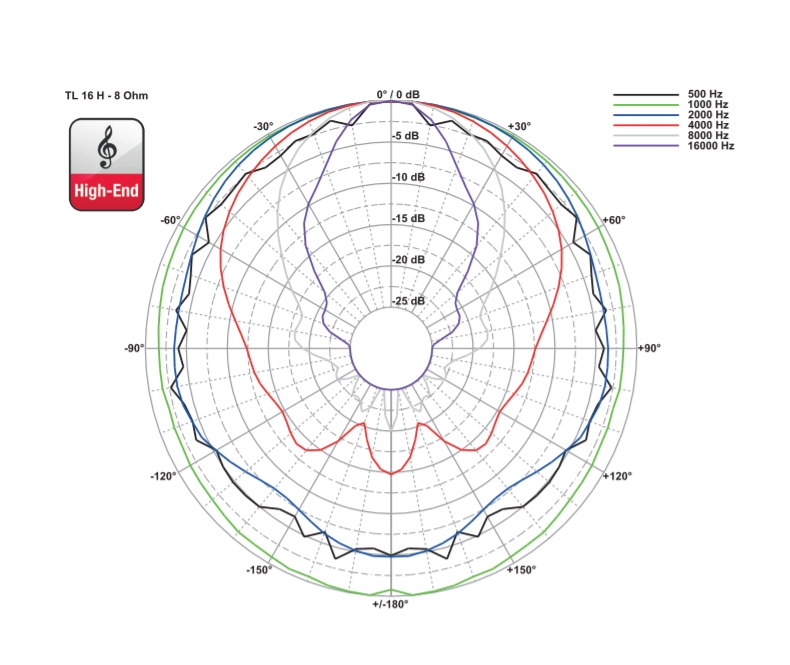

- Abstrahlwinkel (−6 dB) 67° bei 8000Hz
- Resonanzfrequenz fs 6000 Hz
- Magnetische Induktion 1,6 Tesla
- Magnetischer Fluss 200 µWeber
- Obere Polplattenhöhe 2,5 mm
- Schwingspulendurchmesser 16mm = 1,6cm
- Gewicht netto 1,3kg
- Gleichstromwiderstand Rdc 6,9ohm
- Schwingspuleninduktivität L 0,17mH
- Weitere Details zur Frequenzweiche, Abmessungen usw. siehe auch weitere Bilder !
Empfohlene Trennfrequenzen hängt von der Einsatzart ab
- Trennfrequenz ab 5000 Hz z.B. selber bauen mit Weichenbauteile unten Materialliste *
- Trennfrequenz ab 7000 Hz z.B. mit Orginal Visaton Weiche aus der MK-Serie je nach Boxentypus
- Trennfrequenz ab 5500 Hz z.B. Fertigweiche 85-775-00470

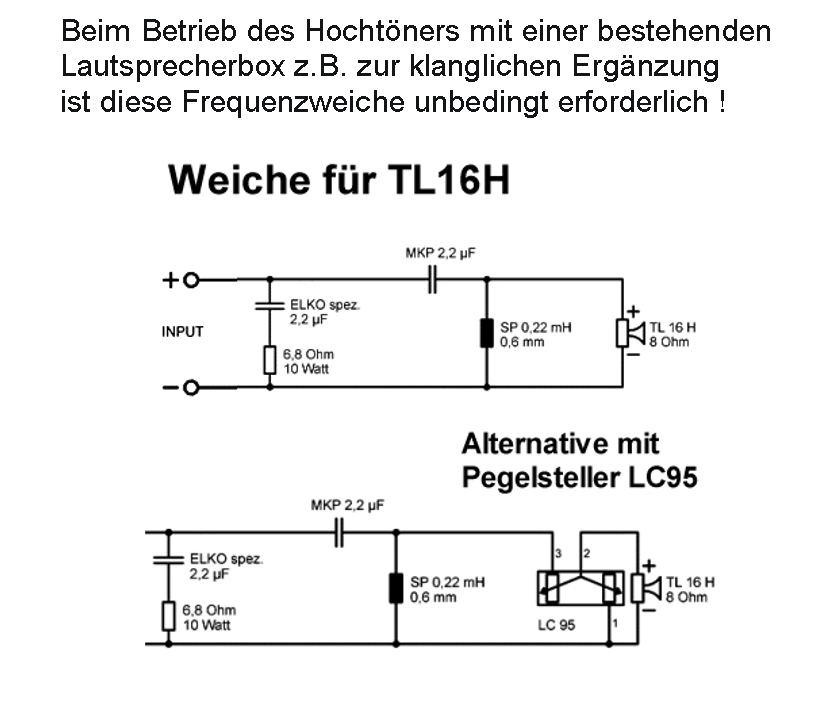

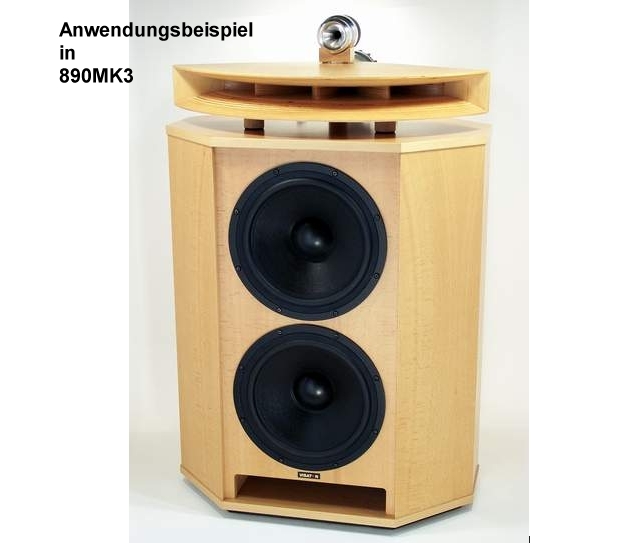

Beim Betrieb des Höchtöners mit einer bestehenden Lautsprecherbox z.B. zur klanglichen Ergänzung ist eine Frequenzweiche je unbedingt erforderlich !

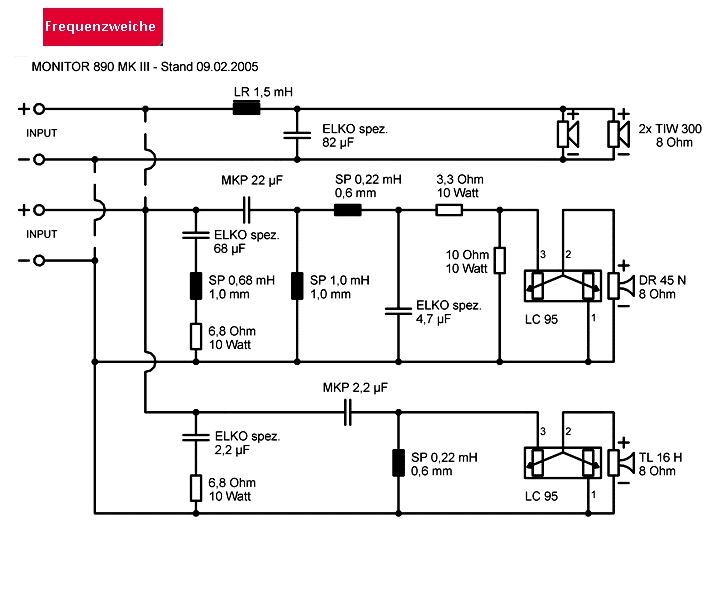

Materialliste passende Weichenbauteile ( Plan unter weiteren Bilder ) z.B. für Zusatzbestückung an div Lautsprecherboxen
- Bst-Nr 29-727-00220 = 2,2uF Kondensator 160V MKT/MKP oder Alternativ
- Bst-Nr 29-728-01020 = 2,2uF bipolarer Tonelko 100V
- Bst-Nr 85-766-00530 = 0,22mH Luftspule 0,22m

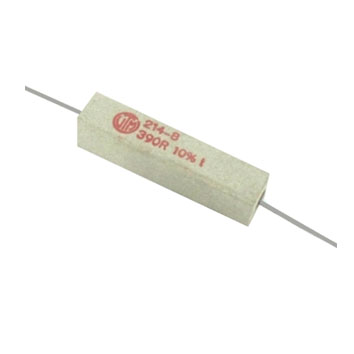

- Bst Nr 20-920-00137 = 6,8-Ohm Zementwiderstand 9W ( Für Weiche 10-120W )
- Bst-Nr 20-910-00400 = 6,8-Ohm Zementwiderstand 20W ( Für Weiche 120-200W )

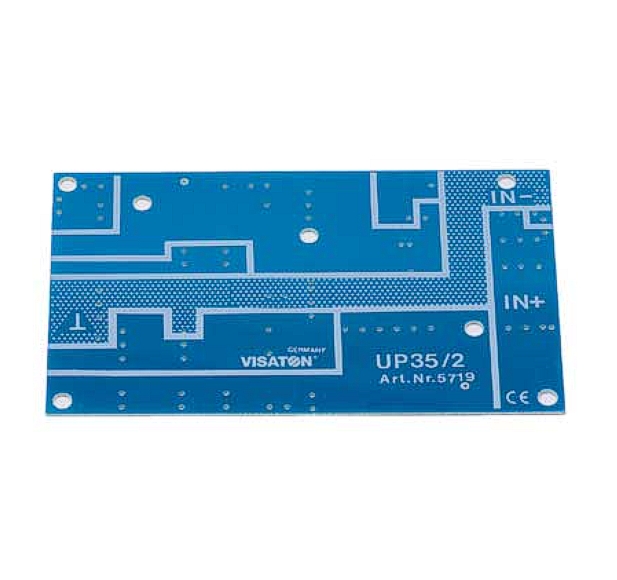

- Bst-Nr 44-815-00620 = UP35/2 Universal-Leerplatine für die Bestückung der Weiche
- Alternative Platinen z.B. auch
- Bst Nr 44-815-00006 = Lochrasterplatine 75x100mm HP CU-Punkt
- Bst Nr 44-815-00013 = Lochrasterplatine 100x160mm HP 3er-Ketten

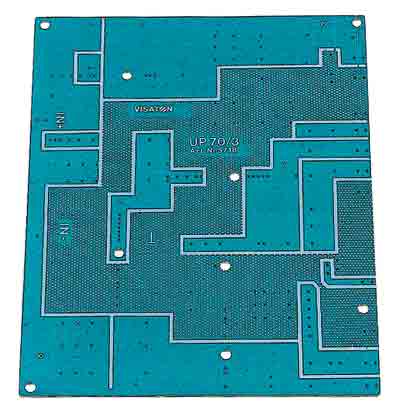

- Bst-Nr 44-815-00600 = UP70/3 Große Leerplatine für die Bestückung der Weiche
- Bst-Nr 85-777-00220 = LC95 Regler bis 200W ( nicht unbedingt nötig * je nach Bau ihrer Weiche siehe Plan )
- Alternative
- Bst Nr 85-761-00000 = LC40 Regler ( mechanisch kleiner bis 70W )
Anmelden
Zubehör
%

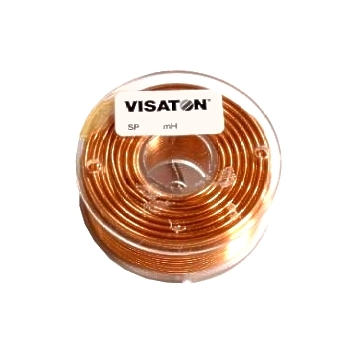

Spule 0,22mH 0,6mm Draht 25x12mm Luftspule
0,22mH Spule mit 0,6mm Draht 25x12mm Luftspule für Frequenzweichen Höhe 12mm Durchmesser 25mm Drahtstärke 0,6mm Innenwiderstand 0,5-Ohm
3,50 €* 3,93 €* (10.94% gespart)
Nur 10 auf Lager!
%

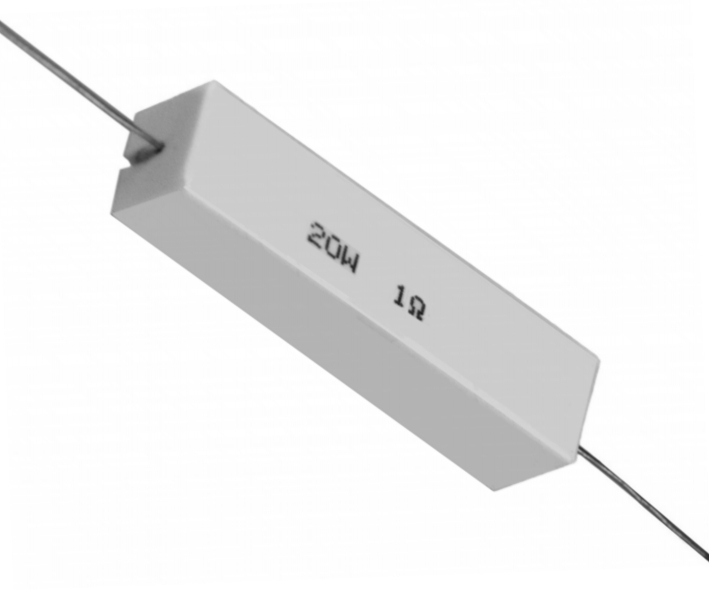

6,8Ohm 20W Widerstand axial
6,8Ohm 20W Widerstand axial 6,8R = 6,8-Ohm Toleranzbereich: 5% Bauform mit axialen Anschlußdrähten Abmessungen: L: 61mm 14 x 14,5mm
1,40 €* 2,99 €* (53.18% gespart)
Platine für Frequenzweichen 150x90mm Leerplatine für 1-wege oder 2-wege Weichen
Universalplatine für 2-wege Frquenzweichen. Weichenplatine Leerplatine zum selber verlöten Platine Leerplatine gebohrt für 2-wege Weichen oder 1-wege Weiuchen z.B. Tiefpass- oder Hochpassweichen Impendanzkompensation und Pegelabsenkung vorgesehen Beschriftung: IN - / IN + / Masse Material: Epoxidharz mit 1,6mm Materialstärke Abmessung: 151 x 91mm Berechnung für die Weichenbauteile siehe hierzu weitere Bilder ( sehr einfach berechenbar ) Optionale Bauteile ( Kondensatoren ) hierzu unter Suche eingeben z.B. ( 4,7uF Tonelko ) Optionale Bauteile ( Luftspulen ) hierzu unter Suche eingeben z.B. ( Spule 1mH ) Optional hierzu auch erhältlich Silberdraht für dickere Querschnitte auf der Kupferbahn, Lötzinn, Litzenkabel Zusatzinfo: Auf Wunsch berechnen wir die Werte der Kondensatoren und Spulen individuell für Sie.... und gegen Arbeitszeitaufwand bestücken wir ihnen ihre individuelle Weichenplatine für ihr Vorhaben ... oder Ersatzplatine für die Reparatur von Lautsprecherboxen aller Art.
15,99 €*
Nur 1 auf Lager!
Platine für Frequenzweichen 225x180mm Leerplatine für 2-wege 3-wege 4-wege Weichen
Universalplatine für 2-wege 3-wege oder 4-wege Frequenzweichen. Weichenplatine Leerplatine zum selber verlöten Platine Leerplatine gebohrt für 2-wege Weichen oder 3-wege Weichen oder auch 4-wege Weichen Impendanzkompensation und Pegelabsenkung vorgesehen Beschriftung: IN - / IN + / Masse Material: Epoxidharz mit 1,6mm Materialstärke Abmessung: 227 x 182mm Berechnung für die Weichenbauteile siehe hierzu weitere Bilder ( sehr einfach berechenbar ) Optionale Bauteile ( Kondensatoren ) hierzu unter Suche eingeben z.B. ( 4,7uF Tonelko ) Optionale Bauteile ( Luftspulen ) hierzu unter Suche eingeben z.B. ( Spule 1mH ) Optional hierzu auch erhältlich Silberdraht für dickere Querschnitte auf der Kupferbahn, Lötzinn, Litzenkabel Zusatzinfo: Auf Wunsch berechnen wir die Werte der Kondensatoren und Spulen individuell für Sie.... und gegen Arbeitszeitaufwand bestücken wir ihnen ihre individuelle Weichenplatine für ihr Vorhaben ... oder Ersatzplatine für die Reparatur von Lautsprecherboxen aller Art.
29,00 €*
%

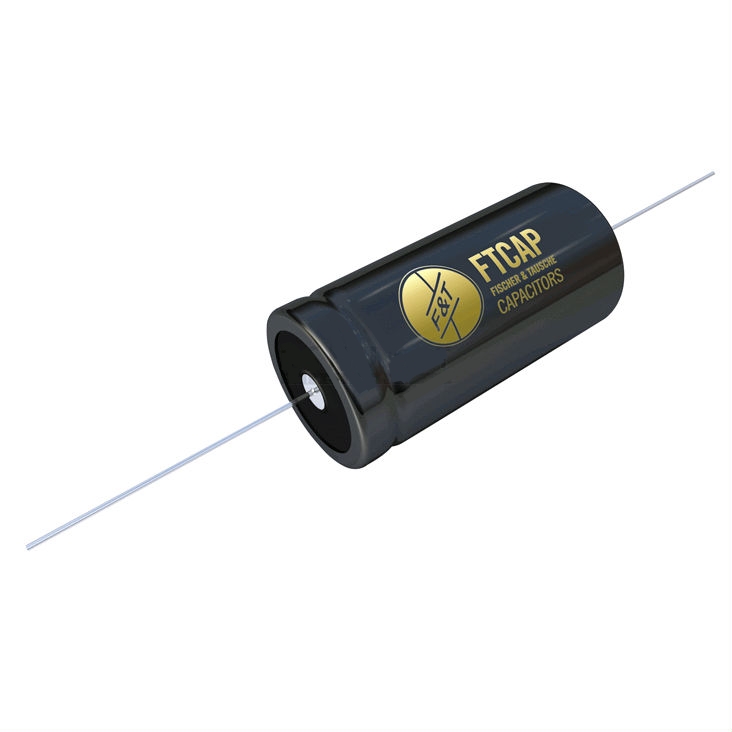

2,2uF Tonelko 100V 50VAC axial Kondensator 10x30mm bipolar
2,2uF TONELKO (bipolare Elektrolytkondensatoren) mit rauher Folie für Frequenzweichen (Neuaufbau oder auch für die Reparatur von Frequenzweichen geeignet) Anschlüsse: axial Tonelko Kondensator bipolar FTCAP axial Nennspannung: 100V Toleranz: 20% Temperaturbereich: -40...+85°C bipolarer Aufbau / glatte Folie verschweißte axiale Anschlüse extra hohe Zuverlässigkeit
1,60 €* 2,60 €* (38.46% gespart)
Nur 2 auf Lager!

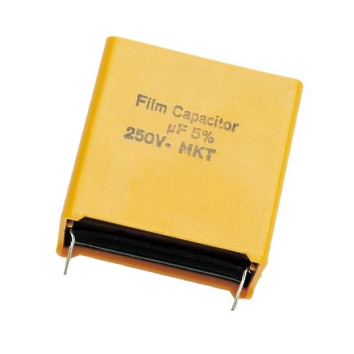

2,2uF MKT Kondensator 250V bipolar
2,2uF MKT Kondensator bipolar Spannungsfest bis 250V Toleranz 5% Abmessungen 33 x 11 x 22 mm Typischer Einsatz für PA Hochleistungsweichen, Frequenzweichen und hochwertige HiFI Boxen
2,60 €*
%

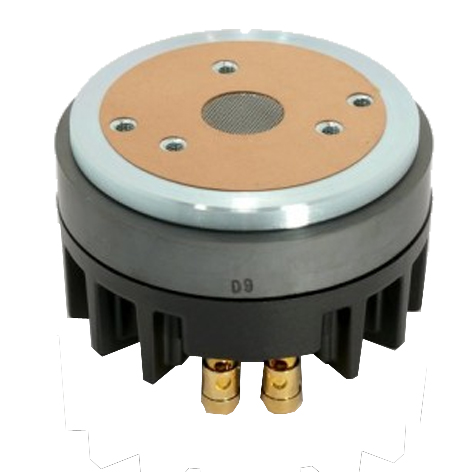

150W 8ohm Treiber Bolt-On Mittelton Hochtonhorn DR45N
VISATON Professioneller 25,4mm Treiber mit Titankalotte, der zusammen mit den Exponentialhörnern TL300MH und M300 im Mitteltonbereich ab 800Hz einsetzbar ist. Die 40-mm-Schwingspule und das wuchtige Magnetsystem dieser Treiber/Horn-Kombination die für den Profibereich geforderte Verbindung von enormer Belastbarkeit bei extrem hohem Wirkungsgrad. Der sehr lineare Frequenzgang dieser Treiber Horn-Kombination bietet auch vielfältige Einsatzmöglichkeiten im High-End-Bereich. Nennbelastbarkeit mit Hochpassfilter 100W (12 dB/Okt.; 1000 Hz) Musikbelastbarkeit mit Hochpassfilter 150W (12 dB /Okt.; 1000 Hz) Nennimpedanz 8-Ohm Übertragungsbereich (-10 dB) 500 - 12000 Hz) Mittlerer Schalldruckpegel 102 dB (1W/1m) Resonanzfrequenz fs 600 Hz Magnetische Induktion 1,55 Tesla Magnetischer Fluss 90 µ Weber Schwingspulendurchmesser 4 cm Gewicht netto 2,8 kg Gleichstromwiderstand Rdc 6,2 Ohm Schwingspuleninduktivität L 0,1 mH Abmessungen: Aussendurchmesser: 121mm Bautiefe: 71mm 3er Gewinde Bohrungslochkreis: 57mm Schallaustrittsöffnung innen: 25mm Gewicht: 2,8kg Optional erhältliches Zubehör (siehe Zubehör-Register) 83-759-00810 = AD25H (Metallaschraubdapter) 83-759-00730 = M300 MDF Horn
429,00 €* 553,48 €* (22.49% gespart)
6,8Ohm 6R8 Widerstand 9W axiale Drähte
6,8Ohm 6R8 Widerstand 9W axiale Drähte Toleranz 10% 6,8R = 6,8-Ohm = 6R8 Abm.: 38 x 9 x 9mm
0,35 €*
%

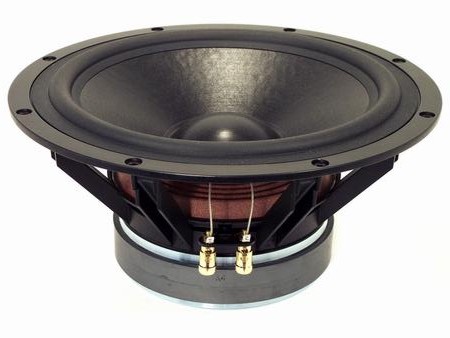

329mm 12zoll 600W 8ohm Basslautsprecher Tieftöner TIW300
TIW300 High End Tieftöner mit schwarzer Zellulose-Membran, sehr großem Magnetsystem und wuchtigem Aluminium-Druckgusskorb. Durch die mehrfache Belüftung der Schwingspule (Polkernbohrung, Bohrungen in der Polplatte, Öffnungen im Aluminiumdruckgusskorb zur Hinterlüftung der Zentrierung) werden Verluste und Strömungsgeräusche minimiert. Der Schwingspulenträger aus Kapton und die große Schwingspule mit 65 mm Durchmesser erlauben extrem hohe Belastungen. Bestückung zum Beispiel in: ATLAS COMPACT MK V [Auszug aus Stereoplay (MK II): Einstufung: Spitzenklasse I; Fazit: Testsieger, Auszug aus Klang & Ton (MK III): Einstufung: Spitzenklasse 1; Preis-/Leistungsverhältnis: sehr gut] / MONITOR 890 MK III [Auszug aus Image HiFi (MK II): Testurteil: ausgezeichnet, Auszug aus STEREO (MK II): Testurteil: exzellent] / MONITOR 890 MK III-TL [Auszug aus Image HiFi (MK II): Testurteil: ausgezeichnet, Auszug aus STEREO (MK II): Testurteil: exzellent] VOX 301 Technische Daten: Leistung: 300W rms / 600W max Impedanz: 8-Ohm Übertragungsbereich (-10 dB) fu-4000Hz Mittlerer Schalldruckpegel 90dB (1W-1m) Maximaler Hub +/- 16 mm Resonanzfrequenz fs 25 Hz Magnetische Induktion 1,1 T Magnetischer Fluss 1800 µWeber Aussendurchmesser: 329mm Einbauöffnung 287mm Einbautiefe 143mm Magnetdurchmesser 180mm Gewicht 7,00kg Zusatzinfo: Tieftöner Ersatzchassis auch für viele Aktivsubwoofer bestens geeignet ... unter anderem auch von Nubert 12zoll Subwoofer ( Aktivsubwoofer )
429,00 €* 543,58 €* (21.08% gespart)
%

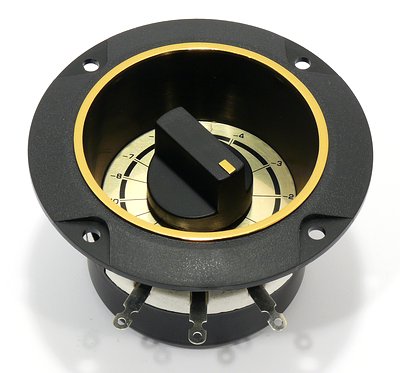

Lautsprecherregler LC95 für Hochtöner Mitteltöner Pegelsteller Lautstärkeregler
Lautsprecherregler Pegelregler (L-Regler /L-Pad) für den Profi-Einsatz in hochbelastbaren Kombinationen, 100W Dauerlast. Regler Pegelsteller für alle Art von Hochtöner .... Mitteltöner ... als Pegelsteller Lautstärkeregler Mit schwarzer Metallabdeckung zur besseren Wärmeabfuhr hochbelastbar (bis zu 100W Dauerlast und 200W Peak) geeignet für 4-Ohm ... 8-Ohm Impedanzen Sehr gut geeignet für alle Mitteltöner... Hochtöner... Kalottenhochtöner... Bändchen... Hochtonhörner... Tweeter ..... Piezohochtöner usw. Wirkungsgradabsenkung ablesbar in dB ( auf 8-Ohm Anschlussimpedanz bezogen ) Einfacher, versenkter Einbau Abmessungen siehe auch weitere Bilder = Zeichnung und Anschlussplan Aussen-Durchmesser = 95mm / Einbauöffnung 68-74mm / Bautiefe: 52mm / Frontaufbau ca. 6mm / 4x Bohrung mit DM 4,5mm
42,50 €* 49,74 €* (14.56% gespart)
Nur 4 auf Lager!
%

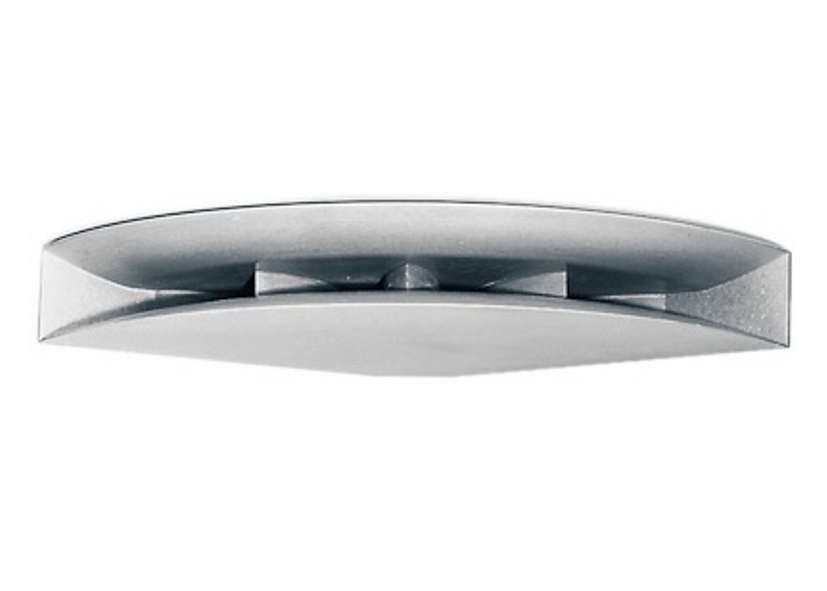

M300 120grad Exponential Horn aus MDF 685x90mm
