Electretmikrofon Mikrofon Mikrofonkapsel mit Kabel Kugel

Miniaturmikrofon mit integriertem Vorverstärker und mit handelsüblichen Steckverbindern Ideal zur problemlosen Nachbestückung, in Decken, Einbau in Geräten, Messeterminals, Infotheken, Decken in Verbindung mit der Kameratechnik, Alarm- Sicherheitstechnik usw.  Das steckerfertige hochempfindliche Mikrofon mit nur 7mm Durchmesser ist zusammen mit der SMD Mini Vorverstärkerplatine in ein 2m langes Anschlusskabel eingeschweißt Das Ton- bzw. Audiosignal wird über eine Cinchbuchse rausgeführt und die 12Volt Spannungsversorgung kann durch die vorhandenen Hohlbuchsen und den DC Stecker an die Kamera angeschlossen bzw. durchgeschleift werden oder auch mit einem externen 12V DC Netzteil betrieben werden Hierdurch kann jede Kamera ohne Tonfuktion mit diesem zusätzlichen Mikrofon ausgerüstet werden Natürlich kann das Mikrofon auch mit externen anderen Einheiten wie Funksender usw. verwendet werden. Eideal auch für den Einbau in Messeterminals, Infostelen, Geräte usw. Dieses Mini Mikrofon hat den Vorteil den Standort und die Richtung vom Mikrofon unabhängig von jeder beliebigen Bauform einer Kamera zu definieren Technische Daten: Durchmesser Mikrofonkopf: 7mm Länge des Mikrokopfes samt Platine: 18mm Länge des Verbindungskabels Mikro zu den Steckern: 2m 1x Cinchbuchse (Tonsignal) 1x Hohlstecker 5,5/2,1mm 1x Hohlkupplung 5,5/2,1mm Belegung des Holhstecker bzw. Hohlbuchse: (+) Plus am Innenkontakt Frequenzgang: 40.....20.000Hz Electretkapsel Kugelcharakteristik Stromversorgung: 9-15Volt DC Über die Cinch-Buchse steht das Audiosignal mit -6dB/1-kOhm zur Verfügung. Übertragung bis zu 200m über gut geschirmtes Kabel problemlos möglich. Zusatzinformation: Ähnliches Mikrofon = Bst Nr 88-799-00235

Subminiatur Messmikrofonkapsel in abgestimmter Gummihalterung Elektretmikrofon Char.: Kugel, mit eingebautem FET-Verstärker Sub-Miniatur Abmessungen: Durchmesser: 6,0mm Höhe: 5,2mm Anschluss Mikro über Lötpäds Frequenzbereich: 20...20.000Hz Empfindlichkeit 5mV / Pa / 1kHz, +/- 3dB Stromversorgung über 1,5...10Vdc Gleichstrom 0,5mA Signal/Rauschabstand > 58dB Maximaler Schalldruck 115 dB ( je nach Einbauart 125dB ) Koppelkondensator z.B. 0,1...4,7µF ( optional falls nötig bei uns erhältlich )  Inkl. Mikro-Kapselhalter aus Gummi, zum Schutz und korrektem Einbau von Elektret-Mikrofonkapseln Halter passend für Mikrokapseln mit 6mm Durchmesser Optional erhältlich fals benötigt je nach Schaltungsart  Bst Nr 28-720-00071 = KERKO  1nF 100V in Verbindung mit OP-IC Bst Nr 28-720-01350 = KERKO 10nF 63V in Verbindung mit OP-IC Bst Nr 28-720-00210 = KERKO 100nF 63V in Verbindung mit OP-IC oder auch  Bst Nr 26-715-00820 = ELKO  0,1uF = 100nF 50V 5x11mm RM 2,5mm  Bst Nr 26-715-00140 = ELKO   1uF 100V 5x11mm RM 2,5mm  Bst Nr 26-715-00950 = ELKO  4,7uF  63V 5x11mm RM 2,5mm

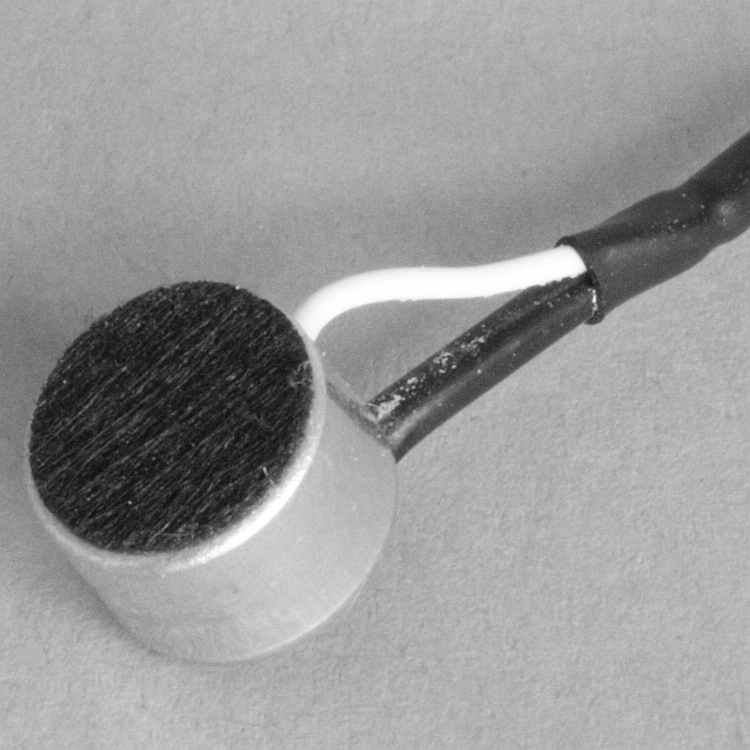

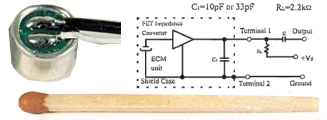

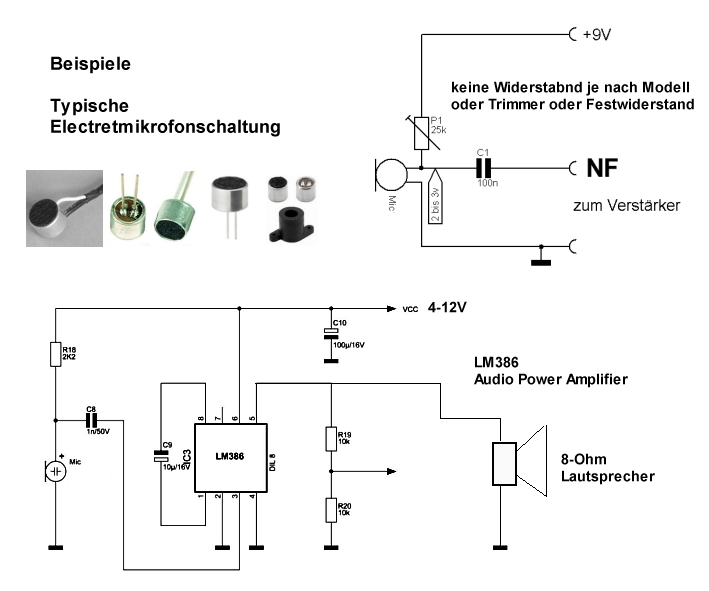

Electret Mikrofon Kapsel mit Anschlusskabel Electret-Kondensator Mikrofon Minatur mit Anschlusskabel Richtcharakteristik: Kugel Frequenzbereich: 20...18.000Hz Impedanz: ca. 2000-Ohm Stromversorgung: 1,5...10Vdc ( zwingend nötig da intern FET Verstärker ) Stromverbrauch 0,5mA = 500uA Abmessungen: Durchmesser ca. 9,7mm / Bauhöhe ca.: 6,6mm Litzenlänge ca.: 150mmgeschirmte Leitung 2-poliger Anschluss Weiss = +Plus mit Audio NF / Schirm = Masse Anschluss bzw Schaltung hierzu siehe Bild-2 Für die Stromversorgung wird noch ein 2,2Kohm 1/4W Widerstand und im NF Audioweg ein Kondensator zwischen 1nf .....4,7uF benötigt ( siehe weitere Bilder )   Optional erhältlich fals benötigt je nach Schaltungsart     Bst Nr 28-720-00071 = KERKO  1nF 100V in Verbindung mit OP-IC Bst Nr 28-720-01350 = KERKO 10nF 63V in Verbindung mit OP-IC Bst Nr 28-720-00210 = KERKO 100nF 63V in Verbindung mit OP-IC oder auch  Bst Nr 26-715-00820 = ELKO  0,1uF = 100nF 50V 5x11mm RM 2,5mm  Bst Nr 26-715-00140 = ELKO   1uF 100V 5x11mm RM 2,5mm  Bst Nr 26-715-00950 = ELKO  4,7uF  63V 5x11mm RM 2,5mm

Electret Mikrofon Mikokapsel Messmikrofon Mini-Printversion Richtcharakteristik: Kugel Frequenzbereich: 30...20.000Hz Empfindlichkeit: -38 Impedanz: kleiner 2-kOhm Stromversorgung: 3...10Vdc Printmontage mit Lötstifte: RM:2,5mm Länge ca. 10mm Abmessungen Durchmesser: ca. 6mm Bauhöhe: 5mm  Optional erhältlich fals benötigt je nach Schaltungsart    Bst Nr 28-720-00071 = KERKO  1nF 100V in Verbindung mit OP-IC Bst Nr 28-720-01350 = KERKO 10nF 63V in Verbindung mit OP-IC Bst Nr 28-720-00210 = KERKO 100nF 63V in Verbindung mit OP-IC oder auch  Bst Nr 26-715-00820 = ELKO  0,1uF = 100nF 50V 5x11mm RM 2,5mm  Bst Nr 26-715-00140 = ELKO   1uF 100V 5x11mm RM 2,5mm  Bst Nr 26-715-00950 = ELKO  4,7uF  63V 5x11mm RM 2,5mm
