2pol Printklemme bzw. Leiterplattenklemme anreihbar RM5 Nennspannung Einsatz bis 250V Nennstrom bis 24A (T60) Prüfspannung: 2KV Nennquerschnitt: 0,2-2,5qmm (flexibel) Nennquerschnitt: 0,2-4,0qmm (starr) Anreihbarkeit: Ja mit seitlichem Schwalbenschwanz Klemmschraube M3 Abisolierlänge: 4,5-5,0mm Farbe: Grau RAL7016 Material: PA6.6  Kontakte: Messing, verzinkt, chromatiert Arbeitstemperatur     -30°C....105 °C Abmessungen: H: 12,5mm T: 9,0mm B: 10mm (10,7mm) Rastermass: 5,00mm Länge Lötstift 4,1 mm Bohrloch Ø 1,3 mm

3pol Printklemme bzw. Leiterplattenklemme anreihbar RM5 Nennspannung Einsatz bis 250V Nennstrom bis 24A (T60) Prüfspannung: 2KV 3-polig Einzelkontakte Nennquerschnitt: 0,2-2,5qmm (flexibel) Nennquerschnitt: 0,2-4,0qmm (starr) Anreihbarkeit: Ja mit seitlichem Schwalbenschwanz Klemmschraube M3 Abisolierlänge: 4,5-5,0mm Farbe: Grau RAL7016 Material: PA6.6  Kontakte: Messing, verzinkt, chromatiert Arbeitstemperatur     -30°C....105 °C Abmessungen: H: 12,5mm T: 9,0mm B: 15mm (16mm) Rastermass: 5,00mm Länge Lötstift 4,1 mm Bohrloch Ø 1,3 mm

Platine Lochrasterplatine mit Lötpunkten Lochreihen: 39 Reihen  RM: 2.54mm Bohrung: 1mm Cu-Auflage: 35um Platinenstärke ca. 1,5mm Material: Hartpapier Abmessungen: 100 x 75mm passendes Zubehör wie Printklemmen usw. siehe unter (Zubehör-Register)

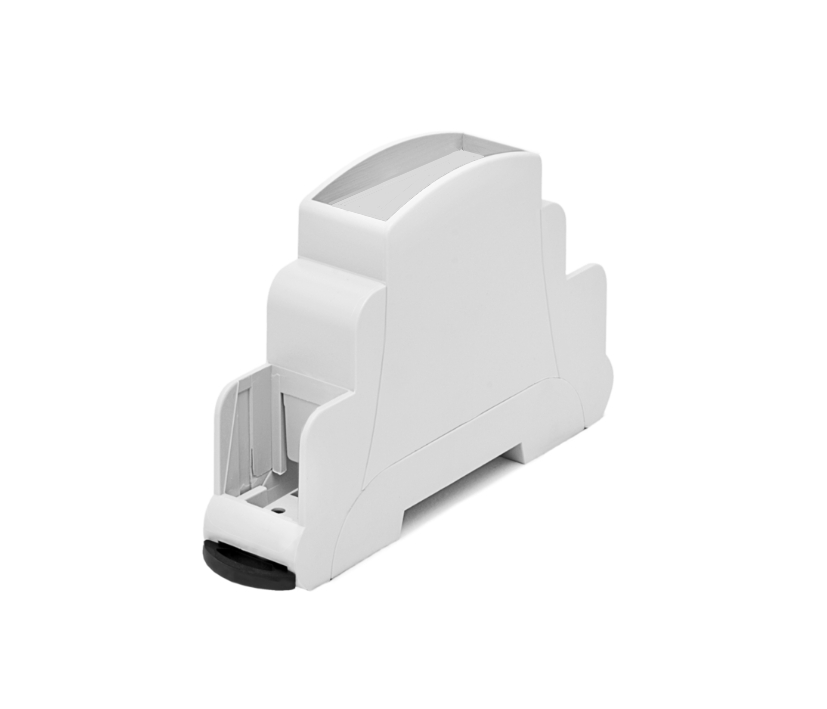

Hutschienengehäuse Leergehäuse Modulgehäuse für Platinen ... kleine Regler... Steuerungen .... u.s.w. Aufrastbar durch Schnappfuss auf klassische 35mm Hutschienen. Hutschienengehäuse, Leergehäuse, Modulgehäuse, für Montage auf DIN Schiene ( TS35 Hutschiene ) geeignet Schaltschrankbau, Hausverteiler.... Testschaltungen, Versuchsaufbauten ......  Aufrastbar durch Schnappfuss auf klassische 35mm Hutschienen Gehäuse Unter- und -Oberteil rasten ineinander ein und können verschraubt werden Schraub- oder Snap-in Verriegelung zwischen Boden und Deckel.  anschließen der Ein- und Ausgänge über Anreihklemmen RM 5,08 die sich z.B. dann auf der Platine befinden  Führungsnuten für einfache Leiterplattenmontage Innen Aufnahme für eigne Platinen, Prüf- und Testschaltungen usw.  ABS-Gehäuse mit Schnappfuß für Hutschienen wie im Schaltschrankeinbau, Hausverteilung üblich  für Hutschiene nach DIN EN 50022 Die üblichste Hutschienenbreite 35mm Breite ( 35/7,5 ode 35/15mm )  Gehäusematerial ABS,  Lieferung mit Schnappfuss für den Schaltschrankeinbau auf TS35 Hutschiene Farbe hellgrau ähnlich RAL7035 Abmessungen:  Aussenabmessungen: B: 17,5mm H: 55,8mm T: 90,0mm ( ohne Schnappfuß für Hutschiene )  Innenabmessungen: B: 15,0mm H: 50,3mm / H2: 35,2mm / H3: 22,3mm ( H3 = bei Klemmen ) T: 86,10mm  Baubreite 1TE  Siehe auch Zeichnung  INFO: Zusatzinfo zu TE = Teileinheit = Baubreite ( z.B. Sicherungsautomat hat auch 1TE Baubreite ) Einbaubreite 1TE der Geräte soll nach der Norm DIN 43880 zwischen 17,5 und 18,0 mm

Hutschienengehäuse Leergehäuse Modulgehäuse für Platinen ... kleine Regler... Steuerungen .... u.s.w. Aufrastbar durch Schnappfuss auf klassische 35mm Hutschienen. Hutschienengehäuse, Platinen Leergehäuse, Modulgehäuse, für Montage auf DIN Schiene ( TS35 Hutschiene ) geeignet Schaltschrankbau, Hausverteiler.... Testschaltungen, Versuchsaufbauten ......  Aufrastbar durch Schnappfuss auf klassische 35mm Hutschienen Gehäuse Unter- und -Oberteil rasten ineinander ein und können verschraubt werden Schraub- oder Snap-in Verriegelung zwischen Boden und Deckel.  anschließen der Ein- und Ausgänge über Anreihklemmen RM 5,08 die sich z.B. dann auf der Platine befinden  Führungsnuten für einfache Leiterplattenmontage Innen Aufnahme für eigne Platinen, Prüf- und Testschaltungen usw.  ABS-Gehäuse mit Schnappfuß für Hutschienen wie im Schaltschrankeinbau, Hausverteilung üblich  für Hutschiene nach DIN EN 50022 Die üblichste Hutschienenbreite 35mm Breite ( 35/7,5 ode 35/15mm )  Gehäusematerial ABS,  Lieferung mit Schnappfuss für den Schaltschrankeinbau auf TS35 Hutschiene Farbe hellgrau ähnlich RAL7035 Abmessungen:  Aussenabmessungen: B: 35,0mm H: 55,3mm T: 90,0mm ( ohne Schnappfuß für Hutschiene )  Innenabmessungen:   B: 31,3mm H: 49,9mm / H2: 34,6mm / H3: 21,2mm ( H3 = bei Klemmen )  T: 86,0mm  Baubreite 2TE  Siehe auch Zeichnung  INFO: Zusatzinfo zu TE = Teileinheit = Baubreite ( z.B. Sicherungsautomat hat auch 1TE Baubreite ) Einbaubreite 1TE der Geräte soll nach der Norm DIN 43880 zwischen 17,5 und 18,0 mm
