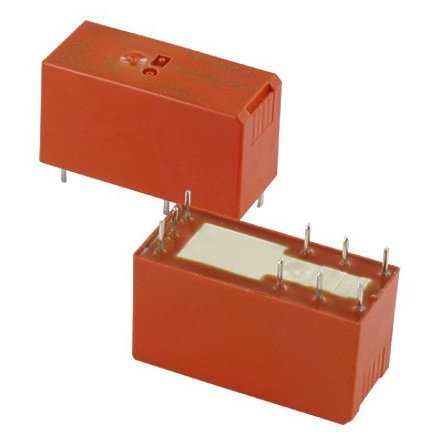

12V Relais Bistabil mit 2-Spulen 2xUM Kontakte je 8A 250VAC
| Anzahl | Stückpreis |
|---|---|
| Bis 3 |
6,60 €
9,95 €
(33.67% gespart)
|
| Bis 7 |
5,95 €
9,95 €
(40.2% gespart)
|
| Bis 11 |
5,55 €
9,95 €
(44.22% gespart)
|
| Ab 12 |
5,10 €
9,95 €
(48.74% gespart)
|
Sofort verfügbar, Lieferzeit: 2-3 Tage
Produktinformationen "12V Relais Bistabil mit 2-Spulen 2xUM Kontakte je 8A 250VAC"
12V Relais Bistabil mit 2 Spulen
- Printversion RM:5,0mm
- 2 Wechslerkontakte = 2xUM
- Kontaktmaterial: AgNi 90/10
- Nennspannung: 250V je Kontakt
- Nenn-Schaltleistung (ohm.Last) max. 8A 250VAC
- Schaltleistung nach IEC61810 UL: 10A bzw. max 4sek = 15A / nach EN60947-5-1 = AC15 = 3A 250VAC Cycles = 6050
- Schaltleistung, max. 2000VA
- Schaltleistung, max. 16Afür 4Sek
- Spulenausführung: 2x 12V Wicklungen, bistabil
- Spulen-Nennspannung: 12Vdc
- min Uan dc = 8,4V / Uab dc = 8,4V / I = 50mA
- Spulenwert: je 240-Ohm 50mA
- Isolation (nach IEC 60664):C/250; B/400
- Verschmutzungsgrad: 3
- Überspannungskategorie: III
- Spannungsfestigkeit Spule/Kontakt: 5000Veff
- offener Kontakt: 1000Veff
- Luft- und Kriechstrecke: 10/10mm
- Temperaturbereich: -40...+85°C
- Vibrationsfestigkeit (30 ... 500 Hz):3/5G

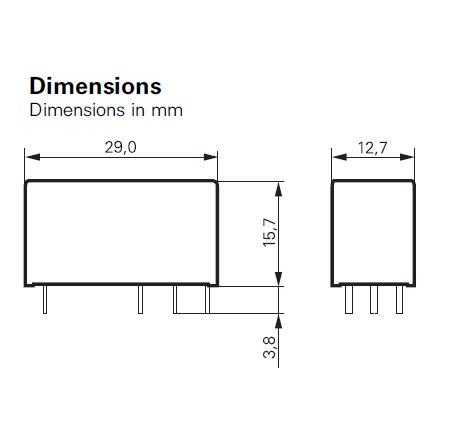

- Abm.: L: 29mm H: 15,7mm B:12,7mm

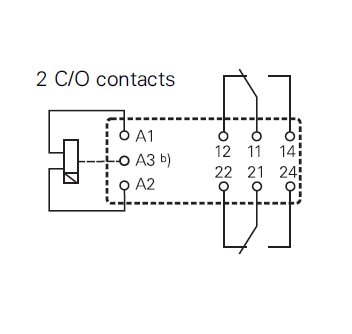

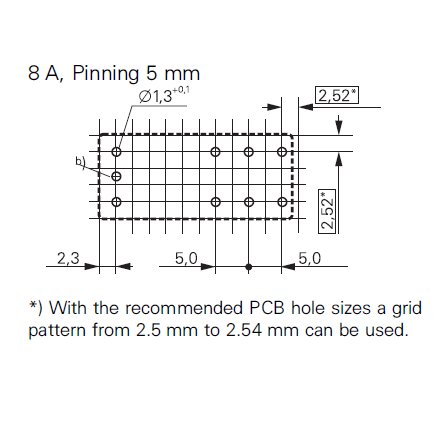

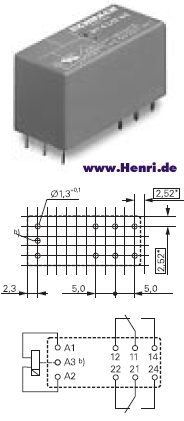

- Zeichnung Belegung siehe weitere Bilder
-
** Bei der Verwendung auf einer Hutschiene empfehlen wir das Zubehör im Zubehör-Register unten ***
