Relais 230V Spule 1xEIN Hutschiene Eltako 16A 250V Schütz

230V Relais Leiterplatten oder auch als Steckrelais verwendbar ( 2xUM = 2x Wechslerkontakte )  230V Relais (AC Spule)  8 Pins bzw. Kontakte (2x Spule 6x für Wechsler) Spule: 230V Einsatzbereich 184...253VAC 50Hz  Spule: 27kOhm Strom: 5mA (Nenn) max. 8,5mA Kontakte 2x Wechsler = 2xUM Kontaktmaterial: AgNI = Silber-Nickel Kontaktbelastbarkeit je Kontakt: 2 Wechslerkontakten ( 2x Schliesser und 2x Öffner )  Kontaktbelastbarkeit max 2 x 8A  Kontakte Nennspannung bis max. Schaltspannung 250/400 VAC Kontakte Max. Schaltleistung      AC1 = 2000VA  Kontakte 1-Phasenmotorlast       AC3 = Betrieb (230VAC) 0,3kW  Kontakte bis max. Schaltleistung AC15  = (230VAC) 400VA Kontakte bis max. Schaltstrom  DC1  = Gleichspannung = 30VDC 8A / 110VDC 0,3A / 220VDC 0,12A   Als Leiterplatten- oder auch Steckrelais mit passender Fassung verwendbar  Ansprech-/Rückfallzeit = 7/3ms  Spannungsfestigkeit offene Kontakte 1000VAC Temperatureinsatzbereich: -40...+85°C  nicht Waschdicht Relais Schutzart: RT-II ( nicht waschdicht )  Lötfest 260°C (5sek) Ansprech-/Abfallzeit: 7/3ms Mech. Lebensdauer: 10 x 10_6 Abmessungen: B:29mm H:25mm T:12,3mm Zusatzinformation: Neu dieses Relais ist nun auch mit vergoldeten Kontakten (AgNi+AU) erhältlich Bst.Nr.: 47-826-00022 Zusatzinformation zu den Kontakten in der Gebrauchskategorie für Wechselspannung / Gleichspannung   AC1   Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Lasten.  AC3   Angaben IEC60947-4-1 = Käfigläufermotoren: Anlassen. Ausschalten während des Laufes  AC15 Angaben IEC60947-5-1 = Steuern von elektromagnetischer Last bei Wechselspannung DC1   Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Last  passendes Zubehör siehe im Zubehör Register ( Beispiele )   Bst Nr 47-827-00060 = Relaisfassung für Platine  Bst Nr 47-827-00050 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Standard )  Bst Nr 47-827-00020 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Arretierbar )

230V Steckrelais für Hutschienenfassung oder auch für Leiterplatten verwendbar 8 Pins bzw. Kontakten, aber nur 1x Wechsler = 1xUM Spule: 230V (AC) Spule: 27 Kohm 8,5mA Kontakt: 1x UM = 1x Wechslerkontakt Kontaktbelastbarkeit: bis 16A 250VAC bis 4000VA Kontaktmaterial: AgCdO = Silber-Cadmium Spannungsfestigkeit offene Kontakte 1000VAC Temperatureinsatzbereich: -40...+85°C nicht Waschdicht Abmessungen: B:29mm H:25mm T:12,3mm Passende Print- oder Hutschienenfassungen siehe (Zubehör-Register) Bitte beachten Sie auch das Zubehör-Register zu diesem Relais ( Hutschienen-Fassung erhältlich für den Reiheneinbau )

220V Relais 220V Schütz Elektromechanisches-Relais bzw. 2x 25A Schütz Hutschienenrelais  DIN-Hutschienenrelais, Leistungsschütz, Installationsschütze 2x 25A DIN EN61095 SERIE 22 Installationsschütze 2x 25A 2 Kontakte ( 22.32.0.xxx.4xx0 )  Spule: 230Volt AC/DC 50Hz 2,2W Je Kontakt: 2x 25A 250V / Kontakt: 2x EIN = 2x Schließerkontakte Schalten von hohen Einschaltströmen bis zu 80/120 A - 5ms Kontaktmaterial AgSnO2 Anschluss über Schraubklemmen Installationsschütz für 35mm DIN-Schiene TS35 Kontakt 2x 25A 250VAC Kontaktmaterial AgSnO2, Status-LED Schaltleistungen je Kontakt max Dauerstrom 25A max Einschaltstrom 120A für 5ms ( siehe auch weitere Bilder )  Schaltkontakt ausgelegt fürAC+DC  AC 230VAC max 440VAC Kontakte DC1 bis 30VDC = 25A je Kontakt oder bis 110VDC 5A bei 230VAC: AC1 = 6250VA = 6,25KVA je Kontakt bei 230VAC AC15 = 1800VA 1-Phasen-Motorlast Norm AC3 ( 230VAC ) = 1kW Ansteuerung für Spule Un: 230V AC oder DC / Bemessungsleistung AC/DC = 2,2W  = 1mA Arbeitsbereich der Spule = 0,8..1,1 von Un = 184V...253V Ansprech-/Rückfallzeit des Relais : 30/20ms  Mech. Lebensdauer       AC/DC Schaltspiele = 2 x 10hoch6 Elektrische Lebensdauer AC-7a Schaltspiele = 30 x 10hoch3 Umgebungstemperatur : -25°C.... +50°C  Schutzart: IP20 Abmessungen siehe Zeichnung weitere Bilder  Integrierte Zusatzfunktion :  On-Auto-Off - Schalter Mit diesem Wahlschalter sind folgende Funktionen wählbar: Position ON - die Schaltkontakte sind betätigt (die Schließer sind geschlossen und die Öffner sind offen), die mechanische Stellungsanzeige ist sichtbar und die LED leuchtet nicht. Position AUTO - die Schaltkontakte, die mechanische Stellungs anzeige und die LED-Anzeige reagieren abhängig von der Betätigungsspannung. Position OFF - unabhängig davon, ob an den Klemme A1und A2 Spannung anliegt oder nicht, die Spule ist nicht betätigt, die Schaltkontakte   befinden sich im nichtbetätigtem Zustand, die mechanische Stellungsanzeige ist nicht sichtbar und die LED - Anzeige leuchtet nicht.

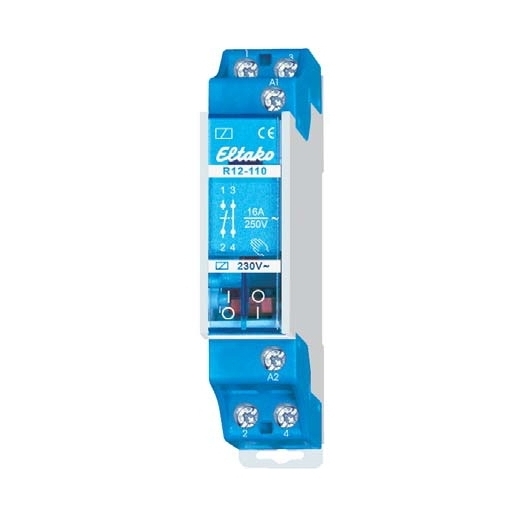

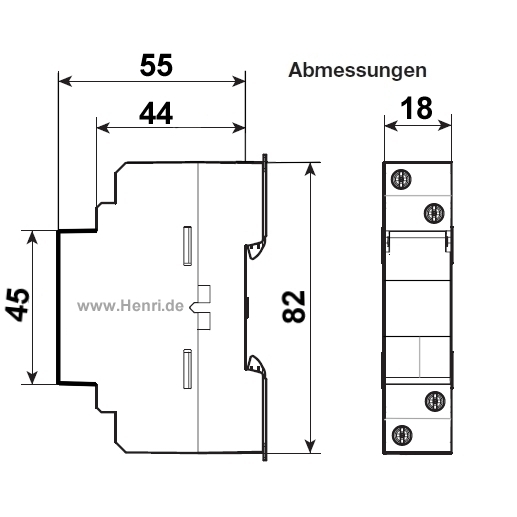

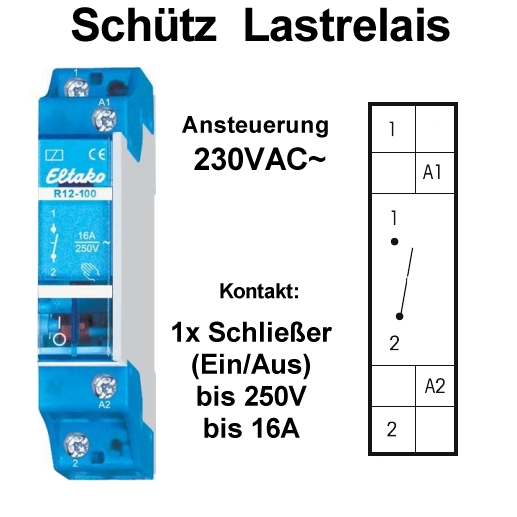

230V Relais Elektromechanisches Relais bzw. Schütz Hutschienen-Relais  Typischer Einsatz:  Lastrelais bzw. Schütz für Hausverteilertechnik, Industrie, Schaltschrankbau etc Ansteuerung Spule: 230V 50Hz Steuerleistungsbedarf 4-5Watt Kontakt = 1 Wechslerkontakt (1xSchliesser + 1xÖffner) Belastbarkeit bis max. 16A/250VAC max. 3600VA 2300W Handbetätigung bzw. Schaltstellungsanzeige  Einschaltdauer 100% (Zeitfunktion Nein) Schraubkontakte A1 - A2 = Steuerkontakte (Spule)   1 -   2 = Schaltkontakt (Schliesser)   3 -   4 = Schaltkontakt (Öffner) Max. Glühlampenlast 2300W Max. Leuchtstofflampenlast 2300VA Max. Leuchtstofflampenlast (Duo-Schaltung) 2300VA Max. Leuchtstofflampenlast (parallel kompensiert) 500VA Max. Schaltstrom (cos phi = 0,6) 10A Abmessungen: 82mm x 18mm (Sich.Automatenbreite) H:59mm

230V Schütz bzw. Leistungsrelais zum Schalten und Steuern von Beleuchtungsanlagen, Heizungen, Belüftungen, Pumpen, Wärmepumpen und sonstiger Antriebe der Gebäudeautomatisierung. Schütz für Schalttafeleinbau auf Tragschienen (35 mm)  Eigenschalten:  Brummfreier Magnetantrieb, geräuscharmes Schalten Schaltstellungsanzeige  hohe Schaltleistung und Lebensdauer  integrierte Spulenbeschaltung  Berührungsschutz  Überspannungsschutz der Magnetspule bis 5kV  Schnellbefestigung mit Rastschieber  große Anschlüsse mit offenen Rahmenklemmen  Schaltkontakte:  Anzahl Hauptkontakte Schließer: 2  Anzahl Hauptkontakte Öffner:     2  Anzahl Hilfskontakte Schließer:   0  Anzahl Hilfskontakte Öffner:        0 Technische Daten:  Spulenspannung: 230V AC ( 220-240VAC 40-450Hz ) oder DC Kontakte: 2S = 2x Schliesser  Kontakte: 2Ö = 2x Öffner  Kontaktbelasbarkeit: 4x 25A Dauerstrom ( 25A Öffner / 25A Schliesser ) Maximale Betriebsspannung Kontakte: 480VAC ( 115VAC - 230VAC - 480V )  Aufdruck auf Schütz:( Grunddaten des Schütz ) AC-1 / AC-7a: 25A / 400VAC  General USE : 25A 240V / NO 25A 480V / NC 25A 480V Ballast / Tungsten AC-5a / 5B : 25A 240V / NO 25A 480V / NC 6A 480V Maximale Betriebsspannung Kontakte: 480VAC Bei Parallelschaltung von 2 Strombahnen darf der Bemessungsstrom Ie das 1,6 fache betragen. weitere Daten nach Gebrauchskategorie ( Datenblatt ): Schalten ( AC1 ) von Heizungen und nicht induktive oder schwach induktive Last. Widerstandsöfen : AC1 = 25A je Kontakt ( AC-1 = Pe ) AC1 = 230V: einphasig 5.8 kW ( AC-1 = Pe ) AC1 = 400V: zweiphasig 11,6 kW ( AC-1 = Pe ) Schalten ( AC3 ) von E-Motoren, Käfigläufermotoren wie Anlassen bzw. Ausschalten während des Laufes AC3 = 230V: einphasig 6A je Kontakt =4x 1.3 kW ( AC3-Pe ) Schalten ( AC-5A ) von Gasentladungslampen Schalten ( AC5b ) von Glühlampen AC5 = 25A je Kontakt ( AC-1 = Pe ) AC5b = 230V: einphasig je 25A 5,8KW AC5a = 480V: zweiphasig je 6A 2,8KW Schalten ( AC7a ) schwach induktive Last für Haushalts- und ähnliche Anwendungen AC7a = 25A je Kontakt ( AC-7a = Ie ) AC7a = 230V: einphasig 5,83 kW ( AC7a Pe ) AC7a = 400 V: zweiphasig 11,6 kW ( AC7a-Pe ) Schalten ( AC7b ) Motorlasten für Haushaltsanwendungen AC7b = 230V: einphasig 6A je Kontakt 1,3KW ( AC7b Ie / Pe ) AC7b = 400 V: zweiphasig 9A je Kontakt 4,0 kW AC7b Ie / Pe ) Horse Power Leistung ( PS ) nach UL/CSA: (220 ... 240 V AC) einphasig, Schließer 1Hp = 1PS (220 ... 240 V AC) einphasig, Öffner 1Hp = 1PS (440 ... 480 V AC) einphasig, Schließer 2Hp = 2PS (440 ... 480 V AC) einphasig, Öffner 2Hp = 2PS Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV Bemessungsisolationsspannung (Ui): 500 V Schraubklemmen:  Anschlussmöglichkeit-Hauptstromkreis:  Starr 1x 1.5 ... 10qmm oder Starr 2x 1.5 ... 4qmm Mechanische Lebensdauer: 1.000.000 Zyklus  Temperatureinsatzbereich: -25...+55°C  Schutzart: IP20  Verschmutzungsgrad: 3  Abmessungen: B: 36,0mm H: 85,0mm T: 65,00mm  Anzahl der Teilungseinheiten 2  Farbe: Grau  Gewicht: 0,235kg  Zusatzinformation folgende Produkte gibt es optional hierzu ( fals benötigt max 1x möglich )  Bst-Nr  47-870-00208 = Hilfskontaktblock 1S/1Ö = 9mm Baubreite - Montage links zum aufstecken = EH04-11N   Bst-Nr  47-870-00204 = Hilfskontaktblock 2S/0Ö = 9mm Baubreite - Montage links zum aufstecken = EH04-20N

230V Schütz 4Schliesser Leistungsrelais zum Schalten und Steuern von Beleuchtungsanlagen, Heizungen, Belüftungen, Pumpen, Motoren, Solareinspeiser, Wechselrichter, Wärmepumpen und sonstiger Antriebe der Gebäudeautomatisierung. Schütz für Schalttafeleinbau auf Tragschienen (35 mm) Ersetzt u.a. auch ESB24-40 u.v.w.m.  Eigenschalten:  Brummfreier Magnetantrieb, geräuscharmes Schalten Schaltstellungsanzeige  hohe Schaltleistung und Lebensdauer  integrierte Spulenbeschaltung  Berührungsschutz  Überspannungsschutz der Magnetspule bis 6kV  Schnellbefestigung mit Rastschieber  große Anschlüsse mit offenen Rahmenklemmen  Schaltkontakte:  Anzahl Hauptkontakte Schließer: 4  Anzahl Hauptkontakte Öffner:     0  Anzahl Hilfskontakte Schließer:    0  Anzahl Hilfskontakte Öffner:        0 Technische Daten:  Spulenspannung: 230V AC oder DC  Kontakte: 4S = 4xSchliesser (4xEin/Aus)  Kontaktbelastbarkeit: 4x 25A Dauerstrom Maximale Betriebsspannung Kontakte: 480VAC Bei Parallelschaltung von 2 Strombahnen darf der Bemessungsstrom Ie das 1,6 fache betragen. Schalten ( AC1 ) von Heizungen und nicht induktive oder schwach induktive Last. Widerstandsöfen :       AC1 = 230V: einphasig   5.8 kW   ( AC-1 = Pe )    AC1 = 400V: dreihasig  17,3 kW   ( AC-1 = Pe )    AC1 = 25A je Kontakt  ( AC-1 = Pe )  Schalten ( AC3 ) von E-Motoren, Käfigläufermotoren wie Anlassen bzw. Ausschalten während des Laufes   AC3 = 230V: einphasig  9A je Kontakt = 1.3 kW   ( AC3-Pe )   AC3 = 400 V: dreiphasig 9A /  4,0 kW ( AC3-Pe )  Schalten ( AC7a ) schwach induktive Last für Haushalts- und ähnliche Anwendungen    AC7a = 230V: einphasig  5,83 kW   ( AC7a Pe )   AC7a = 400 V: dreiphasig  17,3 kW ( AC7a-Pe )    AC7a = 25A je Kontakt  ( AC-7a = Ie )  schalten ( AC7b ) Motorlasten für Haushaltsanwendungen   AC7b = 230V: einphasig  9A  je Kontakt 1,3KW ( AC7b Ie / Pe )    AC7b = 400 V: dreiphasig  9A je Kontakt 4,0 kW  AC7b Ie / Pe )  Horse Power Leistung ( PS ) nach UL/CSA:    (220 ... 240 V AC) einphasig, Schließer 1Hp = 1PS    (220 ... 240 V AC) dreiphasig, Schließer 3Hp = 3PS    (440 ... 480 V AC) einphasig, Schließer 2Hp = 2PS     (440 ... 480 V AC) dreiphasig, Schließer 5Hp = 5PS Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV Bemessungsisolationsspannung (Ui): 500 V RoHS JA Folgt der EU Richtlinie 2011/65/EC Schraubklemmen:  Anschlussmöglichkeit-Hauptstromkreis:  Starr 1x 1.5 ... 10qmm oder Starr 2x 1.5 ... 4qmm Mechanische Lebensdauer: 1.000.000 Zyklus  Temperatureinsatzbereich: -25...+55°C  Schutzart: IP20  Verschmutzungsgrad: 3  Abmessungen: B: 36,0mm H: 85,0mm T: 65,00mm  Anzahl der Teilungseinheiten 2  Farbe: Grau  Gewicht: 0,235kg   Zusatzinformation  folgende Produkte gibt es optional hierzu ( fals benötigt max 1x möglich )   Bst-Nr  47-870-00208 = Hilfskontaktblock 1S/1Ö = 9mm Baubreite - Montage links zum aufstecken = EH04-11N   Bst-Nr  47-870-00204 = Hilfskontaktblock 2S/0Ö = 9mm Baubreite - Montage links zum aufstecken = EH04-20N
