Relais 230V Spule 2xEIN Hutschiene 2x 25A Schütz Serie 2232 Leistungsschütz Peak 120A 5ms

Produktinformationen "Relais 230V Spule 2xEIN Hutschiene 2x 25A Schütz Serie 2232 Leistungsschütz Peak 120A 5ms"

220V Relais 220V Schütz Elektromechanisches-Relais bzw. 2x 25A Schütz Hutschienenrelais

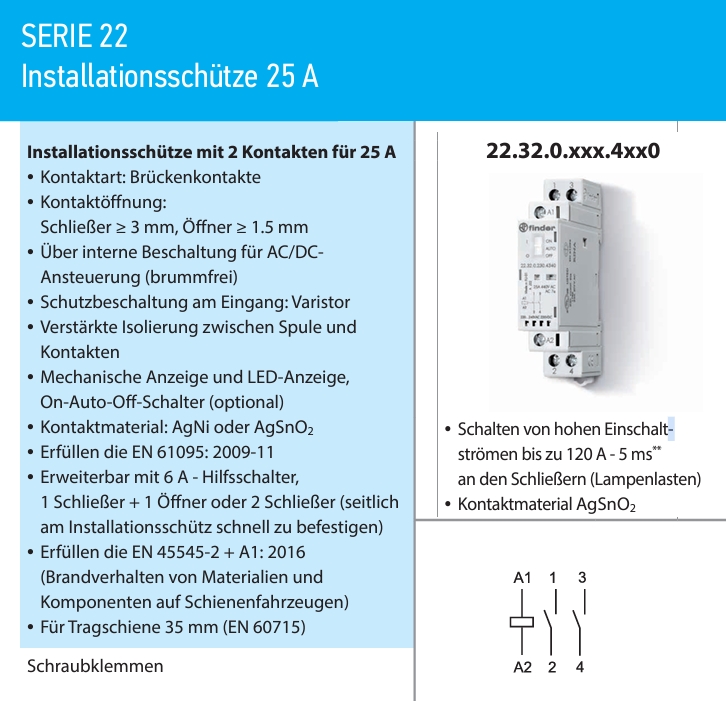

  • DIN-Hutschienenrelais, Leistungsschütz, Installationsschütze 2x 25A DIN EN61095

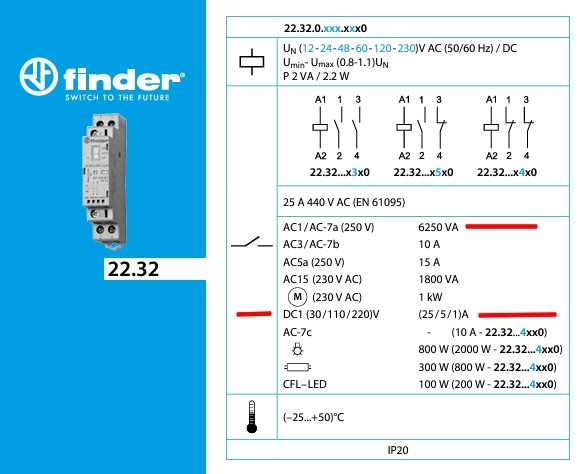

  • SERIE 22 Installationsschütze 2x 25A 2 Kontakte ( 22.32.0.xxx.4xx0 )
  • Spule: 230Volt AC/DC 50Hz 2,2W
  • Je Kontakt: 2x 25A 250V / Kontakt: 2x EIN = 2x Schließerkontakte
  • Schalten von hohen Einschaltströmen bis zu 80/120 A - 5ms
  • Kontaktmaterial AgSnO2
  • Anschluss über Schraubklemmen
  • Installationsschütz für 35mm DIN-Schiene TS35
  • Kontakt 2x 25A 250VAC Kontaktmaterial AgSnO2, Status-LED

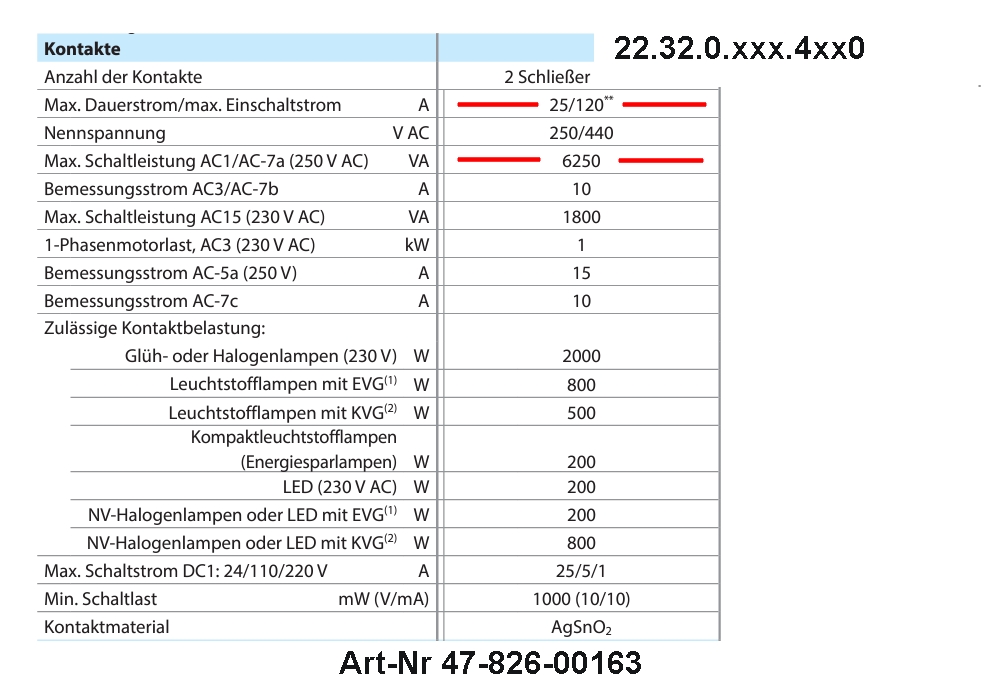

  • Schaltleistungen je Kontakt max Dauerstrom 25A max Einschaltstrom 120A für 5ms ( siehe auch weitere Bilder
  • Schaltkontakt ausgelegt fürAC+DC  AC 230VAC max 440VAC
  • Kontakte DC1 bis 30VDC = 25A je Kontakt oder bis 110VDC 5A
  • bei 230VAC: AC1 = 6250VA = 6,25KVA je Kontakt
  • bei 230VAC AC15 = 1800VA
  • 1-Phasen-Motorlast Norm AC3 ( 230VAC ) = 1kW
  • Ansteuerung für Spule Un: 230V AC oder DC / Bemessungsleistung AC/DC = 2,2W  = 1mA
  • Arbeitsbereich der Spule = 0,8..1,1 von Un = 184V...253V
  • Ansprech-/Rückfallzeit des Relais : 30/20ms
  • Mech. Lebensdauer       AC/DC Schaltspiele = 2 x 10hoch6
  • Elektrische Lebensdauer AC-7a Schaltspiele = 30 x 10hoch3
  • Umgebungstemperatur : -25°C.... +50°C
  • Schutzart: IP20

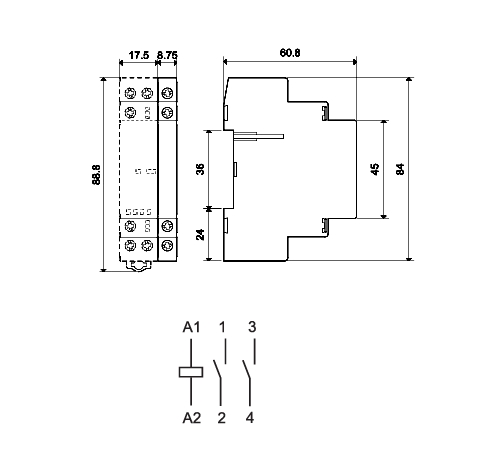

  • Abmessungen siehe Zeichnung weitere Bilder

Integrierte Zusatzfunktion :

  • On-Auto-Off - Schalter
  • Mit diesem Wahlschalter sind folgende Funktionen wählbar:
  • Position ON - die Schaltkontakte sind betätigt (die Schließer sind geschlossen und die Öffner sind offen), die mechanische Stellungsanzeige ist sichtbar und die LED leuchtet nicht.
  • Position AUTO - die Schaltkontakte, die mechanische Stellungs anzeige und die LED-Anzeige reagieren abhängig von der Betätigungsspannung.
  • Position OFF - unabhängig davon, ob an den Klemme A1und A2 Spannung anliegt oder nicht, die Spule ist nicht betätigt, die Schaltkontakte
  •   befinden sich im nichtbetätigtem Zustand, die mechanische Stellungsanzeige ist nicht sichtbar und die LED - Anzeige leuchtet nicht.
