230V Relais AC Spule 2xWechsler je 8A 250V 4052 Silberkontakte
Artikelnummer: 47-826-00020
Produktinformationen "230V Relais AC Spule 2xWechsler je 8A 250V 4052 Silberkontakte"
230V Relais Leiterplatten oder auch als Steckrelais verwendbar ( 2xUM = 2x Wechslerkontakte )
- 230V Relais (AC Spule)
- 8 Pins bzw. Kontakte (2x Spule 6x für Wechsler)
- Spule: 230V Einsatzbereich 184...253VAC 50Hz
- Spule: 27kOhm Strom: 5mA (Nenn) max. 8,5mA

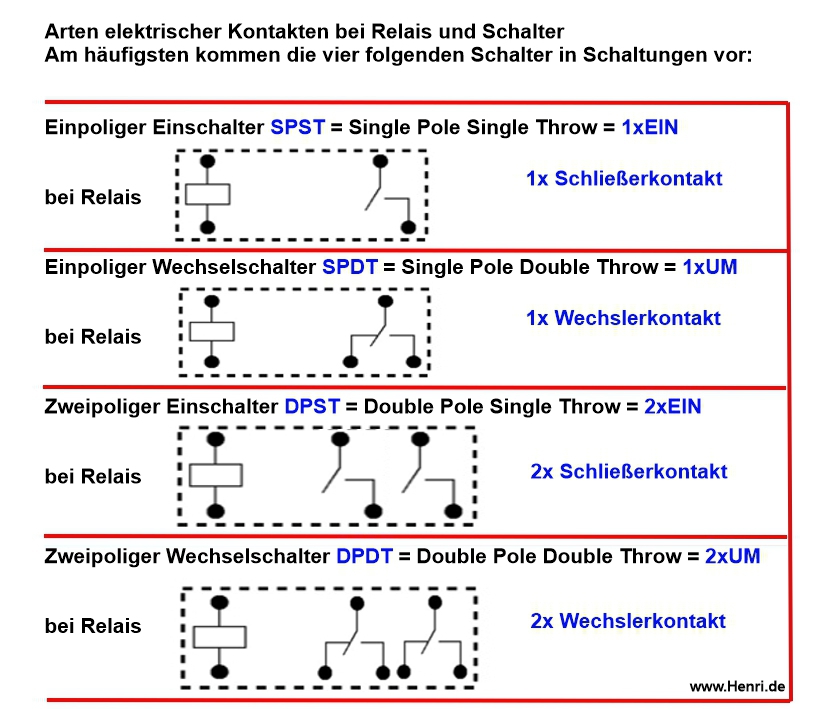

- Kontakte 2x Wechsler = 2xUM
- Kontaktmaterial: AgNI = Silber-Nickel
- Kontaktbelastbarkeit je Kontakt:
- 2 Wechslerkontakten ( 2x Schliesser und 2x Öffner )
- Kontaktbelastbarkeit max 2 x 8A
- Kontakte Nennspannung bis max. Schaltspannung 250/400 VAC
- Kontakte Max. Schaltleistung AC1 = 2000VA
- Kontakte 1-Phasenmotorlast AC3 = Betrieb (230VAC) 0,3kW
- Kontakte bis max. Schaltleistung AC15 = (230VAC) 400VA
- Kontakte bis max. Schaltstrom DC1 = Gleichspannung = 30VDC 8A / 110VDC 0,3A / 220VDC 0,12A
- Als Leiterplatten- oder auch Steckrelais mit passender Fassung verwendbar
- Ansprech-/Rückfallzeit = 7/3ms
- Spannungsfestigkeit offene Kontakte 1000VAC
- Temperatureinsatzbereich: -40...+85°C
- nicht Waschdicht
- Relais Schutzart: RT-II ( nicht waschdicht )
- Lötfest 260°C (5sek)
- Ansprech-/Abfallzeit: 7/3ms
- Mech. Lebensdauer: 10 x 10_6
- Abmessungen: B:29mm H:25mm T:12,3mm
Zusatzinformation: Neu dieses Relais ist nun auch mit vergoldeten Kontakten (AgNi+AU) erhältlich Bst.Nr.: 47-826-00022
Zusatzinformation zu den Kontakten in der Gebrauchskategorie für Wechselspannung / Gleichspannung
- AC1 Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Lasten.
- AC3 Angaben IEC60947-4-1 = Käfigläufermotoren: Anlassen. Ausschalten während des Laufes
- AC15 Angaben IEC60947-5-1 = Steuern von elektromagnetischer Last bei Wechselspannung
- DC1 Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Last
passendes Zubehör siehe im Zubehör Register ( Beispiele )
- Bst Nr 47-827-00060 = Relaisfassung für Platine
- Bst Nr 47-827-00050 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Standard )
- Bst Nr 47-827-00020 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Arretierbar )
