Relaisfassung für Hutschiene DIN-Schiene zu 4051 4052 4061 4152 4161 4452 4462 usw G2R2
| Anzahl | Stückpreis |
|---|---|
| Bis 9 | 7,10 €* |
| Bis 19 | 6,90 €* |
| Ab 20 | 6,65 €* |
Sofort verfügbar, Lieferzeit: 2-4 Tage
Artikelnummer: 47-827-00050
Produktinformationen "Relaisfassung für Hutschiene DIN-Schiene zu 4051 4052 4061 4152 4161 4452 4462 usw G2R2"

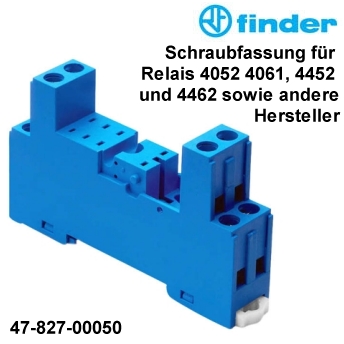

Relaisfassung Schraubfassung mit integrierter Schnappbefestigung für DIN-Schiene, sowie Aufnahme für Anzeige- und EMV-Entstörmodule.
- Sichere Trennung zwischen Spule und Kontakten
- Hutschienenrelaisfassung für übliche Findersteckrelais der Serien F4051, F4052, F4061, F4152, F4161 uvwm z.B. auch von OMRON G2R2
- Für Relais mit 2x Wechsler (UM) Kontakten plus Spule = 8 Pins-, bzw. Steckkontakte
- passend zu allen typischen 35mm Hutschienen / DIN-Schienen
Schraubfassung mit integrierter Schnappbefestigung für DIN-Schiene, sowie Aufnahme für Anzeige- und Entstörmodule. Sichere Trennung zwischen Spule und Kontakten.
- Hutschienen-Relaisfassung für übliche Finderrelais der
- Serien 4051 4052 4061 4152 4161 4452 4462 usw auch Omron G2R2
- Für Relais mit 1 oder 2x Wechsler (UM) Kontakten plus Spule = 8 Pins-, bzw. Steckkontakte.

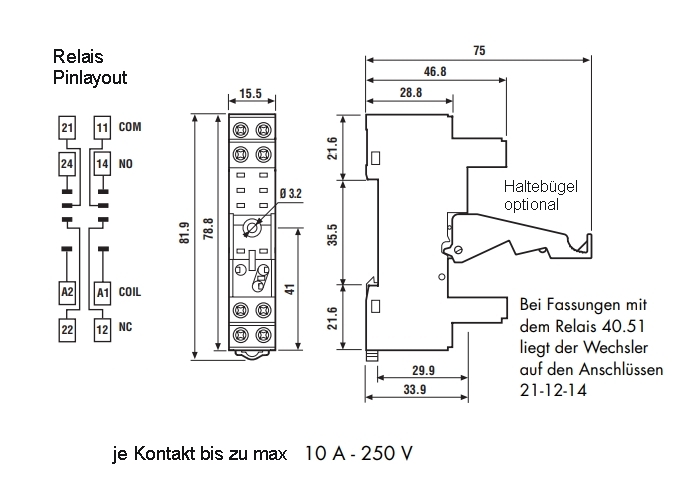

- Abmessungen Länge 81,9mm / B:15,5mm / H:47mm ( siehe Zeichnung )
- Farbe: Blau / Schutzart IP20
- Umgebungstemperatur -40...+70°C
- Belastbarkeit je Kontakt bis : 10A 300Vac
- Belastbarkeit je Kontakt bis : 12A 150Vac
- Anschlußart Schraubkontakte :
- Max. Anschlussquerschnitt wie folgt
- Bei eindrähtigen Kabel max 1x6qm oder 2x 2,5qmm
- Bei mehrdrähtig Litzen max 1x 4qmm oder 2x 2,5qmm
Optional erhältliches Zubehör hierzu
- 47-827-00215 = 95.71 Haltebügel (Metall)
- 47-827-00210 = 95.91.3 Haltebügel (Kunsttoff) Variclip” Halte- und Demontagebügel
- 95.08 Kammbrücke zum Verbinden der A1 oder A2
- 95.80.3 Bezeichnungsschild für Fassung (Kunststoff, weiss), (7x15) mm
- 60.72 Bezeichnungsschild-Matte für “Variclip” weiss 72 Schilder, (6x12) mm, zum Bedrucken mit Plotter
- div Anzeige- und EMV-Entstörmodule z.B.
- 47-827-00230 = 99.80.3.000.00 = Freilaufdiode (+ an Klemme A1 ) ohne LED
- 47-827-00240 = 99.80.9.024.99 = grüne LED + Freilaufdiode (+ an Klemme A1) für Einsatz ( 6...12...24V DC)
- 99.80.9.060.99 = grüne LED + Freilaufdiode (+ an Klemme A1) für Einsatz ( 28...48..60V DC)
- 99.80.0.024.98 = grüne LED Anzeige mit Überspannungs-Varistor für Einsatz ( 6..12..24V DC/AC)
- 99.80.0.060.98 = grüne LED Anzeige mit Überspannungs-Varistor für Einsatz ( 28..48..60V DC/AC)
- 99.80.0.230.98 = grüne LED Anzeige mit Überspannungs-Varistor für Einsatz ( 110..240V DC/AC)
- 99.80.0.024.09 = EMV Entstörmodule RC-Modul für Einsatz ( 6..12..24V DC/AC )
- 99.80.0.060.09 = EMV Entstörmodule RC-Modul für Einsatz ( 28..48..60V DC/AC )
- 99.80.0.230.09 = EMV Entstörmodule RC-Modul für Einsatz ( 1106...240V DC/AC )
- Zeitmodule gibt es zu dieser Fassung nicht
Anmelden
Zubehör
> 500 lagernd
%
12V Relais DC Spule 2xUM 2xWechsler je 8A 250V 4052
12V Relais mit 2x Wechslerkontakten ( 2xUM ) je 8A 250/400V 12V DC Relais Für Leiterplatte oder Fassung Spule: 12V (DC) Spule: 220-Ohm = 55mA ( Einsetzbar im Arbeitsbereich 8,8...18V ) 2 Wechslerkontakten ( 2x Schliesser und 2x Öffner ) Kontaktbelastbarkeit max 2 x 8A bis Kontakte Nennspannung bis max. Schaltspannung 250/400 VAC Kontakte Max. Schaltleistung AC1 = 2000VA Kontakte 1-Phasenmotorlast AC3 = Betrieb (230VAC) 0,3kW Kontakte bis max. Schaltleistung AC15 = (230VAC) 400VA Kontakte bis max. Schaltstrom DC1 = Gleichspannung = 30VDC 8A / 110VDC 0,3A / 220VDC 0,12A Als Leiterplatten- oder auch Steckrelais mit passender Fassung verwendbar Ansprech-/Rückfallzeit = 7/3ms 8 Kontakten insgesamt (2x für Spule und 6x für Kontakte) Kontaktmaterial Standard AGNi Abmessungen: B:29mm H:25mm T:12,4mm Raster Längs = 5,0mm / Quer = 7,5mm ( siehe auch Zeichnung weitere Bilder ) Standard-Leistung-Relais für Fassungen und Leiterplatte mit grossen Leistungsreserven und den meisten Zulassungen Sichere Trennung zwischen Spule und Kontaktsatz nach EN 50178, EN 60204 und EN 60335 6000V (1,2/50 us), 8mm Luft- und Kriechstrecke Spulen 500mW Verbrauch 5mm lange Pins zur zuverlässigen Kontaktierung in Fassungen Relaisschutzart RT-II nicht Waschdicht Einsatzbereich bzw. Umgebungstemperatur -40 bis + 85 °C Zusatzinformation zu den Kontakten in der Gebrauchskategorie für Wechselspannung / Gleichspannung AC1 Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Lasten. AC3 Angaben IEC60947-4-1 = Käfigläufermotoren: Anlassen. Ausschalten während des Laufes AC15 Angaben IEC60947-5-1 = Steuern von elektromagnetischer Last bei Wechselspannung DC1 Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Last passendes Zubehör siehe im Zubehör Register ( Beispiele ) Bst Nr 47-827-00060 = Relaisfassung für Platine Bst Nr 47-827-00050 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Standard ) Bst Nr 47-827-00020 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Arretierbar )
4,90 €* 6,60 €* (25.76% gespart)
> 500 lagernd
%
24V Relais DC Spule 2xWechsler je 8A 250V 4052
24V Relais mit 2x Wechslerkontakten ( 2xUM ) je 8A 250/400V 24V DC Relais Für Leiterplatte oder Fassung Spule: 24V (DC) Spule: 900-Ohm = 27mA ( Einsetzbar im Arbeitsbereich 17,5...36V ) 2 Wechslerkontakten ( 2x Schliesser und 2x Öffner ) Kontaktbelastbarkeit max 2 x 8A bis Kontakte Nennspannung bis max. Schaltspannung 250/400 VAC Kontakte Max. Schaltleistung AC1 = 2000VA Kontakte 1-Phasenmotorlast AC3 = Betrieb (230VAC) 0,3kW Kontakte bis max. Schaltleistung AC15 = (230VAC) 400VA Kontakte bis max. Schaltstrom DC1 = Gleichspannung = 30VDC 8A / 110VDC 0,3A / 220VDC 0,12A Als Leiterplatten- oder auch Steckrelais mit passender Fassung verwendbar Ansprech-/Rückfallzeit = 7/3ms 8 Kontakten insgesamt (2x für Spule und 6x für Kontakte) Kontaktmaterial Standard AGNi Abmessungen: B:29mm H:25mm T:12,4mm Raster Längs = 5,0mm / Quer = 7,5mm ( siehe auch Zeichnung weitere Bilder ) Ersetzt unter vielen weiteren Relais-Modelle auch Eberle D0409 03028 03 GrC/250 22-26V sowie V23037-A0005 usw. Standard-Leistung-Relais für Fassungen und Leiterplatte mit grossen Leistungsreserven und den meisten Zulassungen Sichere Trennung zwischen Spule und Kontaktsatz nach EN 50178, EN 60204 und EN 60335 6000V (1,2/50 us), 8mm Luft- und Kriechstrecke Spulen 500mW Verbrauch 5mm lange Pins zur zuverlässigen Kontaktierung in Fassungen Relaisschutzart RT-II nicht Waschdicht Einsatzbereich bzw. Umgebungstemperatur -40 bis + 85 °C Zusatzinformation zu den Kontakten in der Gebrauchskategorie für Wechselspannung / Gleichspannung AC1 Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Lasten. AC3 Angaben IEC60947-4-1 = Käfigläufermotoren: Anlassen. Ausschalten während des Laufes AC15 Angaben IEC60947-5-1 = Steuern von elektromagnetischer Last bei Wechselspannung DC1 Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Last passendes Zubehör siehe im Zubehör Register ( Beispiele ) Bst Nr 47-827-00060 = Relaisfassung für Platine Bst Nr 47-827-00050 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Standard ) Bst Nr 47-827-00020 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Arretierbar )
5,64 €* 6,60 €* (14.55% gespart)

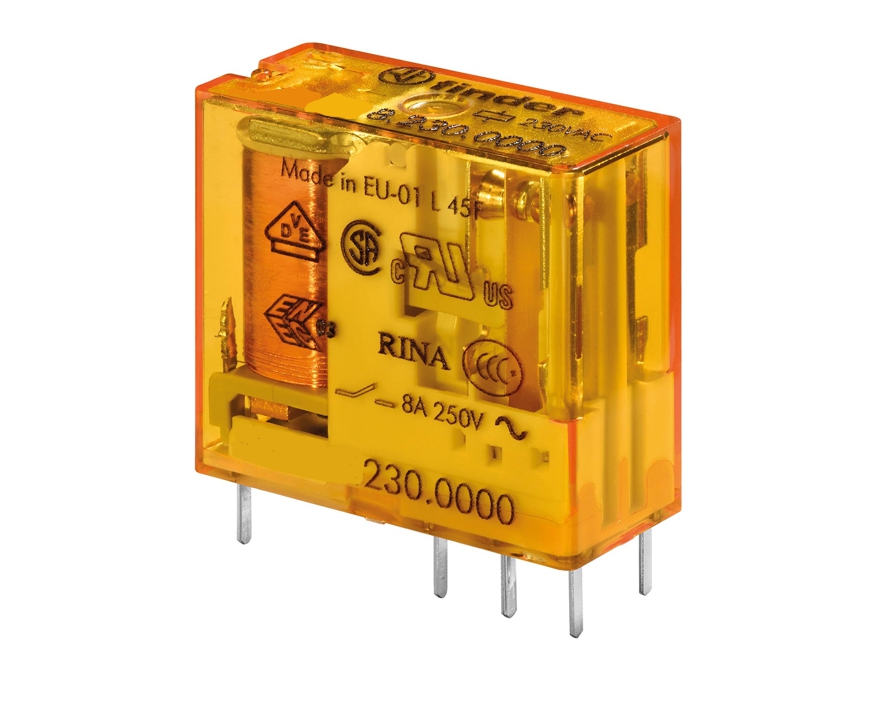

230V Relais AC Spule 2xWechsler je 8A 250V 4052 Silberkontakte
