Relaisfassung für Hutschiene DIN-Schiene zu 4051 4052 4061 4152 4161 4452 4462 usw G2R2
| Anzahl | Stückpreis |
|---|---|
| Bis 9 | 7,00 €* 9,90 €* (29.29% gespart) |
| Bis 19 | 6,50 €* |
| Ab 20 | 5,99 €* |
Sofort verfügbar, Lieferzeit: 5-6 Tage
Artikelnummer: 47-827-00020
Produktinformationen "Relaisfassung für Hutschiene DIN-Schiene zu 4051 4052 4061 4152 4161 4452 4462 usw G2R2"

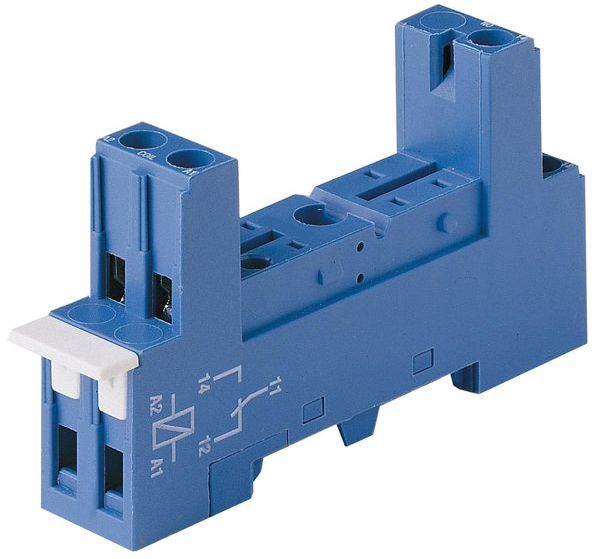

Relaisfassung Schraubfassung mit integrierter Schnappbefestigung für DIN-Schiene, sowie Aufnahme für Anzeige- und EMV-Entstörmodule.
- Sichere Trennung zwischen Spule und Kontakten
- Hutschienenrelaisfassung für übliche Findersteckrelais der Serien F4051, F4052, F4061, F4152, F4161 uvwm z.B. auch von OMRON G2R2
- Für Relais mit 2x Wechsler (UM) Kontakten plus Spule = 8 Pins-, bzw. Steckkontakte
- passend zu allen typischen 35mm Hutschienen / DIN-Schienen
Schraubfassung mit integrierter Schnappbefestigung für DIN-Schiene, sowie Aufnahme für Anzeige- und Entstörmodule. Sichere Trennung zwischen Spule und Kontakten.
- Hutschienen-Relaisfassung für übliche Finderrelais der
- Serien 4051 4052 4061 4152 4161 4452 4462 usw auch Omron G2R2
- Für Relais mit 1 oder 2x Wechsler (UM) Kontakten plus Spule = 8 Pins-, bzw. Steckkontakte.

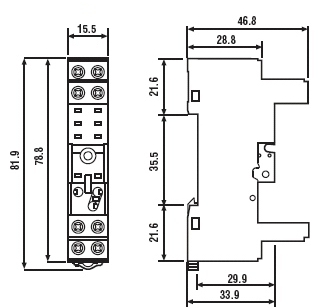

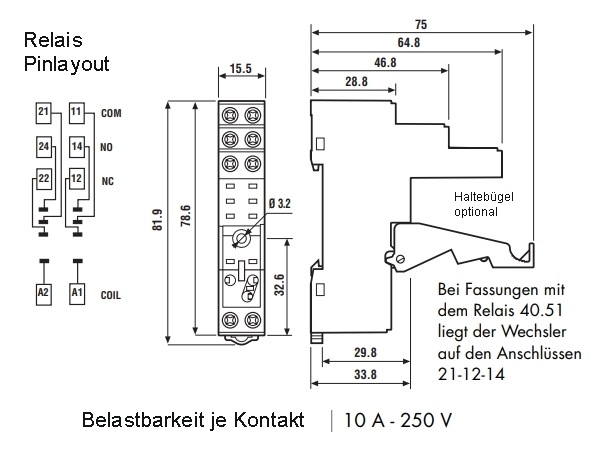

- Abmessungen L: 81,9mm / B:15,5mm / H:64,8mm ( siehe Zeichnung )
- Farbe: Blau / Schutzart IP20
- Umgebungstemperatur -40...+70°C
- Belastbarkeit je Kontakt bis : 10A 300Vac
- Belastbarkeit je Kontakt bis : 12A 150Vac
- Anschlußart Schraubkontakte :
- Max. Anschlussquerschnitt wie folgt
- Bei eindrähtigen Kabel max 1x6qm oder 2x 2,5qmm
- Bei mehrdrähtig Litzen max 1x 4qmm oder 2x 2,5qmm
Optional erhältliches Zubehör hierzu
- 47-827-00215 = 95.71 Haltebügel (Metall)
- 47-827-00210 = 95.91.3 Haltebügel (Kunsttoff) Variclip” Halte- und Demontagebügel
- 95.08 Kammbrücke zum Verbinden der A1 oder A2
- 95.80.3 Bezeichnungsschild für Fassung (Kunststoff, weiss), (7x15) mm
- 60.72 Bezeichnungsschild-Matte für “Variclip” weiss 72 Schilder, (6x12) mm, zum Bedrucken mit Plotter
- div Anzeige- und EMV-Entstörmodule z.B.
- 47-827-00230 = 99.80.3.000.00 = Freilaufdiode (+ an Klemme A1 )
- 47-827-00240 = 99.80.9.024.99 = grüne LED + Freilaufdiode (+ an Klemme A1) für Einsatz ( 6...12...24V DC)
- 99.80.9.060.99 = grüne LED + Freilaufdiode (+ an Klemme A1) für Einsatz ( 28...48..60V DC)
- 99.80.0.024.98 = grüne LED Anzeige mit Überspannungs-Varistor für Einsatz ( 6..12..24V DC/AC)
- 99.80.0.060.98 = grüne LED Anzeige mit Überspannungs-Varistor für Einsatz ( 28..48..60V DC/AC)
- 99.80.0.230.98 = grüne LED Anzeige mit Überspannungs-Varistor für Einsatz ( 110..240V DC/AC)
- 99.80.0.024.09 = EMV Entstörmodule RC-Modul für Einsatz ( 6..12..24V DC/AC )
- 99.80.0.060.09 = EMV Entstörmodule RC-Modul für Einsatz ( 28..48..60V DC/AC )
- 99.80.0.230.09 = EMV Entstörmodule RC-Modul für Einsatz ( 1106...240V DC/AC )
- Zeitmodule gibt es zu dieser Fassung nicht
Passende Relais und Zubehör hierzu finden Sie unter der Rubrik Zubehör
Anmelden
Zubehör
> 500 lagernd
%
12V Relais DC Spule 2xUM 2xWechsler je 8A 250V 4052
12V Relais mit 2x Wechslerkontakten ( 2xUM ) je 8A 250/400V 12V DC Relais Für Leiterplatte oder Fassung Spule: 12V (DC) Spule: 220-Ohm = 55mA ( Einsetzbar im Arbeitsbereich 8,8...18V ) 2 Wechslerkontakten ( 2x Schliesser und 2x Öffner ) Kontaktbelastbarkeit max 2 x 8A bis Kontakte Nennspannung bis max. Schaltspannung 250/400 VAC Kontakte Max. Schaltleistung AC1 = 2000VA Kontakte 1-Phasenmotorlast AC3 = Betrieb (230VAC) 0,3kW Kontakte bis max. Schaltleistung AC15 = (230VAC) 400VA Kontakte bis max. Schaltstrom DC1 = Gleichspannung = 30VDC 8A / 110VDC 0,3A / 220VDC 0,12A Als Leiterplatten- oder auch Steckrelais mit passender Fassung verwendbar Ansprech-/Rückfallzeit = 7/3ms 8 Kontakten insgesamt (2x für Spule und 6x für Kontakte) Kontaktmaterial Standard AGNi Abmessungen: B:29mm H:25mm T:12,4mm Raster Längs = 5,0mm / Quer = 7,5mm ( siehe auch Zeichnung weitere Bilder ) Standard-Leistung-Relais für Fassungen und Leiterplatte mit grossen Leistungsreserven und den meisten Zulassungen Sichere Trennung zwischen Spule und Kontaktsatz nach EN 50178, EN 60204 und EN 60335 6000V (1,2/50 us), 8mm Luft- und Kriechstrecke Spulen 500mW Verbrauch 5mm lange Pins zur zuverlässigen Kontaktierung in Fassungen Relaisschutzart RT-II nicht Waschdicht Einsatzbereich bzw. Umgebungstemperatur -40 bis + 85 °C Zusatzinformation zu den Kontakten in der Gebrauchskategorie für Wechselspannung / Gleichspannung AC1 Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Lasten. AC3 Angaben IEC60947-4-1 = Käfigläufermotoren: Anlassen. Ausschalten während des Laufes AC15 Angaben IEC60947-5-1 = Steuern von elektromagnetischer Last bei Wechselspannung DC1 Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Last passendes Zubehör siehe im Zubehör Register ( Beispiele ) Bst Nr 47-827-00060 = Relaisfassung für Platine Bst Nr 47-827-00050 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Standard ) Bst Nr 47-827-00020 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Arretierbar )
4,90 €* 6,60 €* (25.76% gespart)
> 500 lagernd
%
24V Relais DC Spule 2xWechsler je 8A 250V 4052
24V Relais mit 2x Wechslerkontakten ( 2xUM ) je 8A 250/400V 24V DC Relais Für Leiterplatte oder Fassung Spule: 24V (DC) Spule: 900-Ohm = 27mA ( Einsetzbar im Arbeitsbereich 17,5...36V ) 2 Wechslerkontakten ( 2x Schliesser und 2x Öffner ) Kontaktbelastbarkeit max 2 x 8A bis Kontakte Nennspannung bis max. Schaltspannung 250/400 VAC Kontakte Max. Schaltleistung AC1 = 2000VA Kontakte 1-Phasenmotorlast AC3 = Betrieb (230VAC) 0,3kW Kontakte bis max. Schaltleistung AC15 = (230VAC) 400VA Kontakte bis max. Schaltstrom DC1 = Gleichspannung = 30VDC 8A / 110VDC 0,3A / 220VDC 0,12A Als Leiterplatten- oder auch Steckrelais mit passender Fassung verwendbar Ansprech-/Rückfallzeit = 7/3ms 8 Kontakten insgesamt (2x für Spule und 6x für Kontakte) Kontaktmaterial Standard AGNi Abmessungen: B:29mm H:25mm T:12,4mm Raster Längs = 5,0mm / Quer = 7,5mm ( siehe auch Zeichnung weitere Bilder ) Ersetzt unter vielen weiteren Relais-Modelle auch Eberle D0409 03028 03 GrC/250 22-26V sowie V23037-A0005 usw. Standard-Leistung-Relais für Fassungen und Leiterplatte mit grossen Leistungsreserven und den meisten Zulassungen Sichere Trennung zwischen Spule und Kontaktsatz nach EN 50178, EN 60204 und EN 60335 6000V (1,2/50 us), 8mm Luft- und Kriechstrecke Spulen 500mW Verbrauch 5mm lange Pins zur zuverlässigen Kontaktierung in Fassungen Relaisschutzart RT-II nicht Waschdicht Einsatzbereich bzw. Umgebungstemperatur -40 bis + 85 °C Zusatzinformation zu den Kontakten in der Gebrauchskategorie für Wechselspannung / Gleichspannung AC1 Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Lasten. AC3 Angaben IEC60947-4-1 = Käfigläufermotoren: Anlassen. Ausschalten während des Laufes AC15 Angaben IEC60947-5-1 = Steuern von elektromagnetischer Last bei Wechselspannung DC1 Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Last passendes Zubehör siehe im Zubehör Register ( Beispiele ) Bst Nr 47-827-00060 = Relaisfassung für Platine Bst Nr 47-827-00050 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Standard ) Bst Nr 47-827-00020 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Arretierbar )
5,64 €* 6,60 €* (14.55% gespart)
%
24V Relais DC Spule 2xWechsler 2xUM je 5A 250V
24V Relais mit 2 Wechslerkontakten ersetzt auch Wallek WPR 272024 und andere allek WPR 272024 u. andere Spule: 24V DC ( 21,8mA ) Spulenwiderstand 1,1KOhm Kontakte 2xUM ( 2 Wechslerkontakte ) Kontaktbelastbarkeit je Kontakt bis 250Vac 5A bzw. 400Vac 2A bzw. 30Vdc 5A Schaltleistung: 1250VA bei AC / 150W bei DC Leistungsaufnahme: 530mW Abmessungen: 29x13x25,5mm (LxBxH) Umgebungstemp. -40 bis +70° C Ersetzt auch Wallek WPR 272024 und div. andereTypen
4,20 €* 4,99 €* (15.83% gespart)
230V Relais AC Spule 2xWechsler je 8A 250V 4052 Silberkontakte
230V Relais Leiterplatten oder auch als Steckrelais verwendbar ( 2xUM = 2x Wechslerkontakte ) 230V Relais (AC Spule) 8 Pins bzw. Kontakte (2x Spule 6x für Wechsler) Spule: 230V Einsatzbereich 184...253VAC 50Hz Spule: 27kOhm Strom: 5mA (Nenn) max. 8,5mA Kontakte 2x Wechsler = 2xUM Kontaktmaterial: AgNI = Silber-Nickel Kontaktbelastbarkeit je Kontakt: 2 Wechslerkontakten ( 2x Schliesser und 2x Öffner ) Kontaktbelastbarkeit max 2 x 8A Kontakte Nennspannung bis max. Schaltspannung 250/400 VAC Kontakte Max. Schaltleistung AC1 = 2000VA Kontakte 1-Phasenmotorlast AC3 = Betrieb (230VAC) 0,3kW Kontakte bis max. Schaltleistung AC15 = (230VAC) 400VA Kontakte bis max. Schaltstrom DC1 = Gleichspannung = 30VDC 8A / 110VDC 0,3A / 220VDC 0,12A Als Leiterplatten- oder auch Steckrelais mit passender Fassung verwendbar Ansprech-/Rückfallzeit = 7/3ms Spannungsfestigkeit offene Kontakte 1000VAC Temperatureinsatzbereich: -40...+85°C nicht Waschdicht Relais Schutzart: RT-II ( nicht waschdicht ) Lötfest 260°C (5sek) Ansprech-/Abfallzeit: 7/3ms Mech. Lebensdauer: 10 x 10_6 Abmessungen: B:29mm H:25mm T:12,3mm Zusatzinformation: Neu dieses Relais ist nun auch mit vergoldeten Kontakten (AgNi+AU) erhältlich Bst.Nr.: 47-826-00022 Zusatzinformation zu den Kontakten in der Gebrauchskategorie für Wechselspannung / Gleichspannung AC1 Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Lasten. AC3 Angaben IEC60947-4-1 = Käfigläufermotoren: Anlassen. Ausschalten während des Laufes AC15 Angaben IEC60947-5-1 = Steuern von elektromagnetischer Last bei Wechselspannung DC1 Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Last passendes Zubehör siehe im Zubehör Register ( Beispiele ) Bst Nr 47-827-00060 = Relaisfassung für Platine Bst Nr 47-827-00050 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Standard ) Bst Nr 47-827-00020 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Arretierbar )
13,50 €*
%
230V Relais AC Spule 1xUM 1xWechsler 16A 250V Silberkontakte 4061-Serie
230V Steckrelais für Hutschienenfassung oder auch für Leiterplatten verwendbar 8 Pins bzw. Kontakten, aber nur 1x Wechsler = 1xUM Spule: 230V (AC) Spule: 27 Kohm 8,5mA Kontakt: 1x UM = 1x Wechslerkontakt Kontaktbelastbarkeit: bis 16A 250VAC bis 4000VA Kontaktmaterial: AgCdO = Silber-Cadmium Spannungsfestigkeit offene Kontakte 1000VAC Temperatureinsatzbereich: -40...+85°C nicht Waschdicht Abmessungen: B:29mm H:25mm T:12,3mm Passende Print- oder Hutschienenfassungen siehe (Zubehör-Register) Bitte beachten Sie auch das Zubehör-Register zu diesem Relais ( Hutschienen-Fassung erhältlich für den Reiheneinbau )
9,90 €* 13,95 €* (29.03% gespart)
> 500 lagernd
%
24V Relais DC Spule 1xUM 1xWechsler 16A 250V 4061-Serie
24V Relais mit 1x Wechsler 16A bis 250V ( 400VAC ) Leiterplatten oder auch Steckrelais Spule: 24V DC mit 900-Ohm 26,66mA ( Einsatzbereich Spule Range 18...34V ) Kontakt = 1x Wechslerkontakt (1x UM-Kontakt) Kontaktmaterial = AgCdO Kontaktbelastbarkit bis 16A 250V ( max 400V AC ) Max. Dauerstrom = 16A max. Einschaltstrom 30A* Kontakte-Nennspannung bis 250VAC max. Schaltspannung 400V Kontaktbelastbarkeit Max. Kontakt-Schaltleistung AC-1 = bis 4000VA = 4KW Max. Kontakt-Schaltleistung AC15 = bis 750VA oder bei Einzelphasen Motor bei 230VAC bis 0,55KW Max. Schaltstrom bei Gleichspannung DC1: 30V = 16A / 110V = 0,3A / 230V 0,12A Ansprechzeit: 7ms sichere Trennung nach EN50178 und EN 60335 zwischen Spule und Kontaktsatz 6 kV ( 1,2/50µs ) 8mm Luft- und Kriechstrecke Temperatur-Einsatzbereich -40° .... +85°C Abmessungen: Korpus: B:29mm H:25mm T:12,4mm Rastermaß siehe auch Zeichnung RM:7,54mm ( Spule erste Kontaktreihe 15mm dann 5mm - 5mm ) ersetzt auch sehr viele Modelle von OMRON, Goodsky, Wallek, Schrack, Tyco usw. Optional erhältlich passende Fassungen siehe Zubehör Reiter unten: Bst Nr 47-827-00060 = Fassung für die Leiteplatten / Platine Bst Nr 47-527-00020 = Fassung für Hutschiene mit Schraubkontakten oder Bst Nr 47-527-00040 = Fassung für Hutschiene mit Schraubkontakten
7,40 €* 8,50 €* (12.94% gespart)
%
12V Relais DC Spule 1xUM 1xWechsler 16A 250V 4061-Serie
12V Relais 1x Wechslerkontakt bis 16A 250V 12V Relais mit 1x Wechsler Kontaktbelastbarkeit 16A bis 250V ( maxx 400VAC ) Leiterplatten oder auch Steckrelais Spule: 12V DC mit 220-Ohm 55mA ( Einsatzbereich Spule Range 8,8...18V ) Kontakt = 1x Wechslerkontakt (1x UM-Kontakt) Kontaktmaterial = AgCdO Kontaktbelastbarkit bis 16A 250V ( max 400V AC ) Max. Dauerstrom = 16A max. Einschaltstrom 30A* Kontakte-Nennspannung bis 250VAC max. Schaltspannung 400V Kontaktbelastbarkeit Max. Kontakt-Schaltleistung AC-1 = bis 4000VA = 4KW Max. Kontakt-Schaltleistung AC15 = bis 750VA oder bei Einzelphasen Motor bei 230VAC bis 0,55KW Max. Schaltstrom bei Gleichspannung DC1: 30V = 16A / 110V = 0,3A / 230V 0,12A Ansprechzeit: 7ms sichere Trennung nach EN50178 und EN 60335 zwischen Spule und Kontaktsatz 6 kV ( 1,2/50µs ) 8mm Luft- und Kriechstrecke Temperatur-Einsatzbereich -40° .... +85°C Abmessungen: Korpus: B:29mm H:25mm T:12,4mm Rastermaß siehe auch Zeichnung RM:7,54mm ( Spule erste Kontaktreihe 15mm dann 5mm - 5mm ) ersetzt auch sehr viele Modelle von OMRON, Goodsky, Wallek, Schrack, Tyco usw. Optional erhältlich passende Fassungen siehe Zubehör Reiter unten: Bst Nr 47-827-00060 = Fassung für die Leiteplatten / Platine Bst Nr 47-527-00020 = Fassung für Hutschiene mit Schraubkontakten oder Bst Nr 47-527-00040 = Fassung für Hutschiene mit Schraubkontakten Geeignet zum verlöten oder für Relaisfassung (siehe Zubehör-Register)
7,80 €* 8,95 €* (12.85% gespart)
%
Relais 24V DC Spule 1xWechsler 16A 250VAC
24V Relais 16A Leiterplattenrelais Leistungsrelais Waschdicht ( ersetzt auch K1CK024W u.v.w.m) Spulenspannung: 24V DC typisch Gleichspannung ( Einsatzbereich 16,4...31,20V ) Spule: 1440-Ohm = 1,4Kohm Spulenstrom: 16,7mA bei 24V = 400mW Leiterplattenrelais Lastrelais Leistungsrelais Waschdicht Ersetzt für Reparaturen auch viele andere Typen div Hersteller mit den selben Abmessungen Kontakte: 1x Wechsler (1xUM) Kontaktmaterial: AgSnIn / Kontaktwiederstand: 100mOhm max Kontaktbelastbarkeit: Rated Load: 16A bei 250V AC maximale Schaltspannung 440VAC ( Range 6V...440VAC ) Rated Load: 16A bei 24V DC maximale Schaltspannung 300VDC ( Range 5V...300VDC ) Schaltleistung bis zu 3000VA ( Peak 4000VA ) Isolations-Widerstand 1.000Mohm Spannungsfestigkeit: 5000VAC 1min ( Spule - Kontakte ) ... siehe Datenblatt Geschwindigkeit: Set-Time 7ms typisch ( 15ms max ) / Reset-Time: 2ms typisch ( 5ms max ) Betriebstemperaturbereich: -40...+85°C Abmessungen: B: 29.0mm T: 12.7mm H: 15.3mm ( Siehe Zeichnung weitere Bilder ) Low profile ( geringe Bauhöhe ) nur 15,7mm max Rastermaß: Längs: 20mm / Kontakte 5+5mm / Quer 7,5mm siehe weitere Bilder Zeichnung Erfüllt u.a. Normen: EN61810-1 ( Licence No 119650 ), UL508, CSA22.2 ... Vibrationsfest Destruction 1,000m/s² / 10...55 Hz 0,75mm Singel Amplitude ( 1,5mm double amplitude )
3,95 €* 5,95 €* (33.61% gespart)
