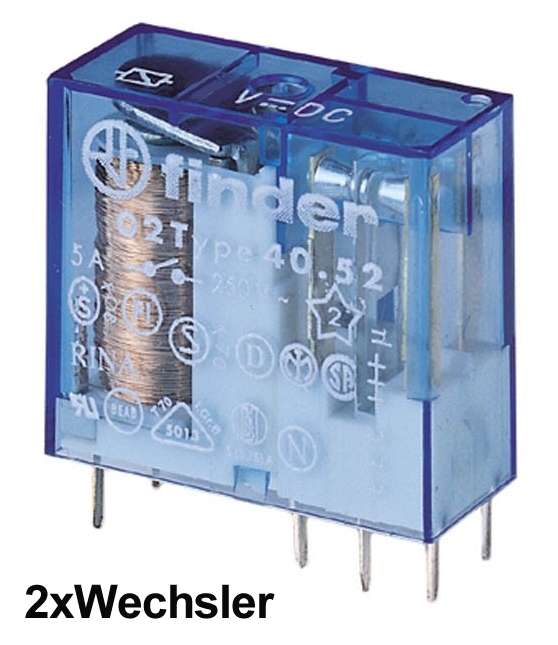

24V Relais DC Spule 2xWechsler je 8A 250V 4052
5,64 €*
% 6,60 €* (14.55% gespart)Sofort verfügbar, Lieferzeit: 1-3 Tage
Artikelnummer: 47-826-00018
Produktinformationen "24V Relais DC Spule 2xWechsler je 8A 250V 4052"
24V Relais mit 2x Wechslerkontakten ( 2xUM ) je 8A 250/400V
- 24V DC Relais Für Leiterplatte oder Fassung
- Spule: 24V (DC) Spule: 900-Ohm = 27mA ( Einsetzbar im Arbeitsbereich 17,5...36V )
- 2 Wechslerkontakten ( 2x Schliesser und 2x Öffner )
- Kontaktbelastbarkeit max 2 x 8A bis
- Kontakte Nennspannung bis max. Schaltspannung 250/400 VAC
- Kontakte Max. Schaltleistung AC1 = 2000VA
- Kontakte 1-Phasenmotorlast AC3 = Betrieb (230VAC) 0,3kW
- Kontakte bis max. Schaltleistung AC15 = (230VAC) 400VA
- Kontakte bis max. Schaltstrom DC1 = Gleichspannung = 30VDC 8A / 110VDC 0,3A / 220VDC 0,12A
- Als Leiterplatten- oder auch Steckrelais mit passender Fassung verwendbar
- Ansprech-/Rückfallzeit = 7/3ms
- 8 Kontakten insgesamt (2x für Spule und 6x für Kontakte)
- Kontaktmaterial Standard AGNi
- Abmessungen: B:29mm H:25mm T:12,4mm

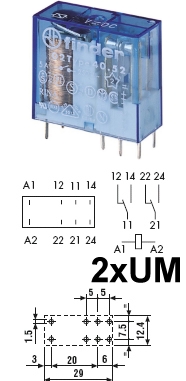

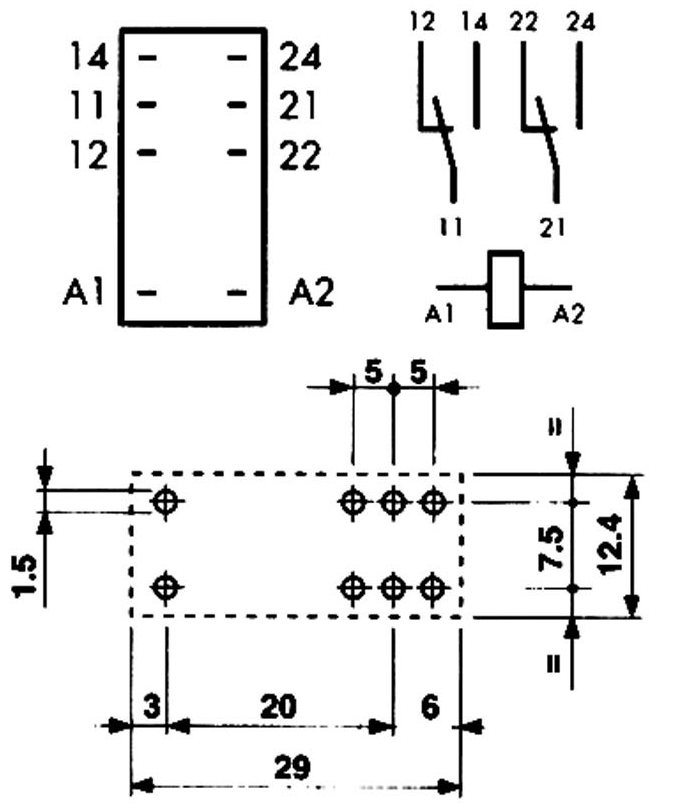

- Raster Längs = 5,0mm / Quer = 7,5mm ( siehe auch Zeichnung weitere Bilder )
Ersetzt unter vielen weiteren Relais-Modelle auch Eberle D0409 03028 03 GrC/250 22-26V sowie V23037-A0005 usw.
Standard-Leistung-Relais für Fassungen und Leiterplatte mit grossen Leistungsreserven und den meisten Zulassungen
- Sichere Trennung zwischen Spule und Kontaktsatz nach EN 50178, EN 60204 und EN 60335
- 6000V (1,2/50 us), 8mm Luft- und Kriechstrecke
- Spulen 500mW Verbrauch
- 5mm lange Pins zur zuverlässigen Kontaktierung in Fassungen
- Relaisschutzart RT-II nicht Waschdicht
- Einsatzbereich bzw. Umgebungstemperatur -40 bis + 85 °C
Zusatzinformation zu den Kontakten in der Gebrauchskategorie für Wechselspannung / Gleichspannung
- AC1 Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Lasten.
- AC3 Angaben IEC60947-4-1 = Käfigläufermotoren: Anlassen. Ausschalten während des Laufes
- AC15 Angaben IEC60947-5-1 = Steuern von elektromagnetischer Last bei Wechselspannung
- DC1 Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Last
passendes Zubehör siehe im Zubehör Register ( Beispiele )
- Bst Nr 47-827-00060 = Relaisfassung für Platine
- Bst Nr 47-827-00050 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Standard )
- Bst Nr 47-827-00020 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Arretierbar )
Anmelden
Produktgalerie überspringen
Zubehör
%

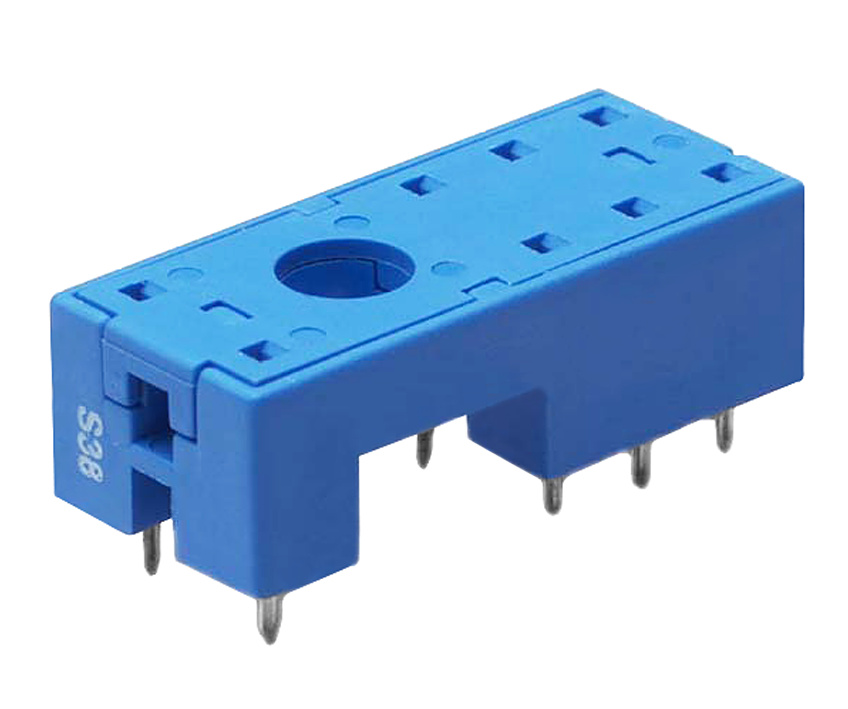

Relaisfassung für Platine zu 4051 4052 4061 4161 G2R2 usw
Relaisfassung für Platinen bzw. Leiterplatte passend für die meisten Standard Steckrelais mit 1xUM oder 2xUM z.B. Finder F4051, F4052, F4061, F4152, F4161 und F4181 uvwm. wie Omron G2R2 etc. Relaisfassung zum Einbau in gedruckte Schaltung, Platinen, Leiterplatten usw Anschluss löten auf Platinen = Print Printfassung Isolierkörper aus selbstlöschendem PPEm (V1) Kontaktzungen aus CuSn6 Farbe: Blau Abmessungen: Länge: 31mm B:12,6mm H:9,1mm ( siehe auch Zeichnung weitere Bilder ) Betriebstemperatur -40 °C - 70 °C Raster Längs = 5,0mm / Quer 7,5mm ( siehe weitere Bilder ) Schutzart IP20 Belastbarkeit bis 10A 250/400V ( Rated values 10A 250/400V ) Spannungsfestigkeit bis 6 kV Dielectric strength 6 kV (1.2/50 μs) between coil and contacts Protection category Zulassungen cULus, GOST Verwendung für Relais der Serie F4051, F4052, F4061, F4152, F4161 und F4181 uvwm. wie Omron G2R2 etc. Optional erhältlich = Relais Metall Halteklammer fals benötigt = Bst Nr 47-827-00070
2,00 €* 2,50 €* (20% gespart)

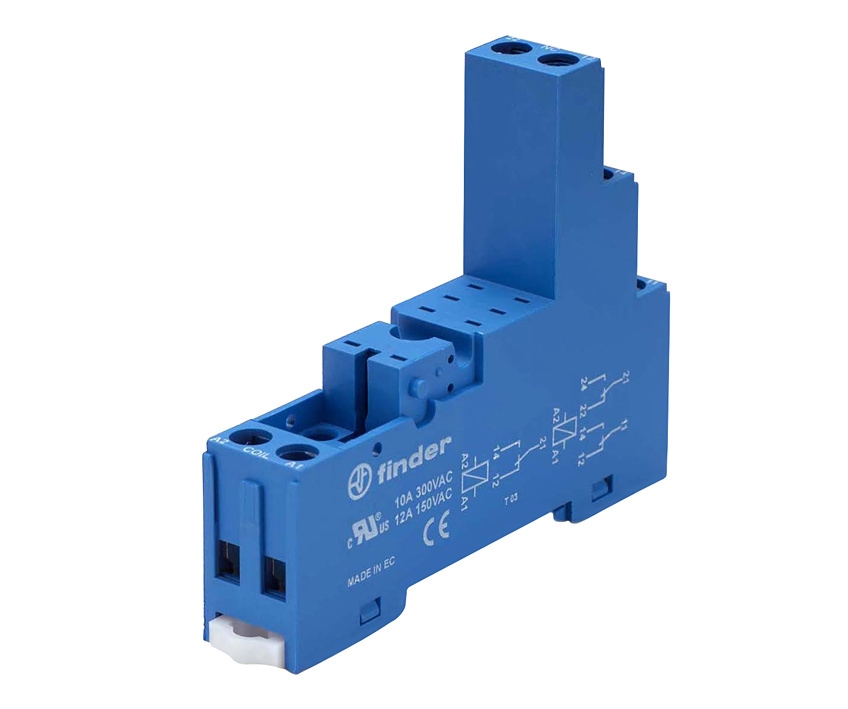

Relaisfassung für Hutschiene DIN-Schiene zu 4051 4052 4061 4152 4161 4452 4462 usw G2R2
Relaisfassung Schraubfassung mit integrierter Schnappbefestigung für DIN-Schiene, sowie Aufnahme für Anzeige- und EMV-Entstörmodule. Sichere Trennung zwischen Spule und Kontakten Hutschienenrelaisfassung für übliche Findersteckrelais der Serien F4051, F4052, F4061, F4152, F4161 uvwm z.B. auch von OMRON G2R2 Für Relais mit 2x Wechsler (UM) Kontakten plus Spule = 8 Pins-, bzw. Steckkontakte passend zu allen typischen 35mm Hutschienen / DIN-Schienen Schraubfassung mit integrierter Schnappbefestigung für DIN-Schiene, sowie Aufnahme für Anzeige- und Entstörmodule. Sichere Trennung zwischen Spule und Kontakten. Hutschienen-Relaisfassung für übliche Finderrelais der Serien 4051 4052 4061 4152 4161 4452 4462 usw auch Omron G2R2 Für Relais mit 1 oder 2x Wechsler (UM) Kontakten plus Spule = 8 Pins-, bzw. Steckkontakte. Abmessungen Länge 81,9mm / B:15,5mm / H:47mm ( siehe Zeichnung ) Farbe: Blau / Schutzart IP20 Umgebungstemperatur -40...+70°C Belastbarkeit je Kontakt bis : 10A 300Vac Belastbarkeit je Kontakt bis : 12A 150Vac Anschlußart Schraubkontakte : Max. Anschlussquerschnitt wie folgt Bei eindrähtigen Kabel max 1x6qm oder 2x 2,5qmm Bei mehrdrähtig Litzen max 1x 4qmm oder 2x 2,5qmm Optional erhältliches Zubehör hierzu 47-827-00215 = 95.71 Haltebügel (Metall) 47-827-00210 = 95.91.3 Haltebügel (Kunsttoff) Variclip” Halte- und Demontagebügel 95.08 Kammbrücke zum Verbinden der A1 oder A2 95.80.3 Bezeichnungsschild für Fassung (Kunststoff, weiss), (7x15) mm 60.72 Bezeichnungsschild-Matte für “Variclip” weiss 72 Schilder, (6x12) mm, zum Bedrucken mit Plotter div Anzeige- und EMV-Entstörmodule z.B. 47-827-00230 = 99.80.3.000.00 = Freilaufdiode (+ an Klemme A1 ) ohne LED 47-827-00240 = 99.80.9.024.99 = grüne LED + Freilaufdiode (+ an Klemme A1) für Einsatz ( 6...12...24V DC) 99.80.9.060.99 = grüne LED + Freilaufdiode (+ an Klemme A1) für Einsatz ( 28...48..60V DC) 99.80.0.024.98 = grüne LED Anzeige mit Überspannungs-Varistor für Einsatz ( 6..12..24V DC/AC) 99.80.0.060.98 = grüne LED Anzeige mit Überspannungs-Varistor für Einsatz ( 28..48..60V DC/AC) 99.80.0.230.98 = grüne LED Anzeige mit Überspannungs-Varistor für Einsatz ( 110..240V DC/AC) 99.80.0.024.09 = EMV Entstörmodule RC-Modul für Einsatz ( 6..12..24V DC/AC ) 99.80.0.060.09 = EMV Entstörmodule RC-Modul für Einsatz ( 28..48..60V DC/AC ) 99.80.0.230.09 = EMV Entstörmodule RC-Modul für Einsatz ( 1106...240V DC/AC ) Zeitmodule gibt es zu dieser Fassung nicht
Ab 6,65 €*
Relaisfassung für Hutschiene DIN-Schiene zu 4051 4052 4061 4152 4161 4452 4462 usw G2R2
Relaisfassung Schraubfassung mit integrierter Schnappbefestigung für DIN-Schiene, sowie Aufnahme für Anzeige- und EMV-Entstörmodule. Sichere Trennung zwischen Spule und Kontakten Hutschienenrelaisfassung für übliche Findersteckrelais der Serien F4051, F4052, F4061, F4152, F4161 uvwm z.B. auch von OMRON G2R2 Für Relais mit 2x Wechsler (UM) Kontakten plus Spule = 8 Pins-, bzw. Steckkontakte passend zu allen typischen 35mm Hutschienen / DIN-Schienen Schraubfassung mit integrierter Schnappbefestigung für DIN-Schiene, sowie Aufnahme für Anzeige- und Entstörmodule. Sichere Trennung zwischen Spule und Kontakten. Hutschienen-Relaisfassung für übliche Finderrelais der Serien 4051 4052 4061 4152 4161 4452 4462 usw auch Omron G2R2 Für Relais mit 1 oder 2x Wechsler (UM) Kontakten plus Spule = 8 Pins-, bzw. Steckkontakte. Abmessungen L: 81,9mm / B:15,5mm / H:64,8mm ( siehe Zeichnung ) Farbe: Blau / Schutzart IP20 Umgebungstemperatur -40...+70°C Belastbarkeit je Kontakt bis : 10A 300Vac Belastbarkeit je Kontakt bis : 12A 150Vac Anschlußart Schraubkontakte : Max. Anschlussquerschnitt wie folgt Bei eindrähtigen Kabel max 1x6qm oder 2x 2,5qmm Bei mehrdrähtig Litzen max 1x 4qmm oder 2x 2,5qmm Optional erhältliches Zubehör hierzu 47-827-00215 = 95.71 Haltebügel (Metall) 47-827-00210 = 95.91.3 Haltebügel (Kunsttoff) Variclip” Halte- und Demontagebügel 95.08 Kammbrücke zum Verbinden der A1 oder A2 95.80.3 Bezeichnungsschild für Fassung (Kunststoff, weiss), (7x15) mm 60.72 Bezeichnungsschild-Matte für “Variclip” weiss 72 Schilder, (6x12) mm, zum Bedrucken mit Plotter div Anzeige- und EMV-Entstörmodule z.B. 47-827-00230 = 99.80.3.000.00 = Freilaufdiode (+ an Klemme A1 ) 47-827-00240 = 99.80.9.024.99 = grüne LED + Freilaufdiode (+ an Klemme A1) für Einsatz ( 6...12...24V DC) 99.80.9.060.99 = grüne LED + Freilaufdiode (+ an Klemme A1) für Einsatz ( 28...48..60V DC) 99.80.0.024.98 = grüne LED Anzeige mit Überspannungs-Varistor für Einsatz ( 6..12..24V DC/AC) 99.80.0.060.98 = grüne LED Anzeige mit Überspannungs-Varistor für Einsatz ( 28..48..60V DC/AC) 99.80.0.230.98 = grüne LED Anzeige mit Überspannungs-Varistor für Einsatz ( 110..240V DC/AC) 99.80.0.024.09 = EMV Entstörmodule RC-Modul für Einsatz ( 6..12..24V DC/AC ) 99.80.0.060.09 = EMV Entstörmodule RC-Modul für Einsatz ( 28..48..60V DC/AC ) 99.80.0.230.09 = EMV Entstörmodule RC-Modul für Einsatz ( 1106...240V DC/AC ) Zeitmodule gibt es zu dieser Fassung nicht Passende Relais und Zubehör hierzu finden Sie unter der Rubrik Zubehör
Ab 5,99 €*
Produktgalerie überspringen
Ähnliche Artikel
> 500 lagernd
%

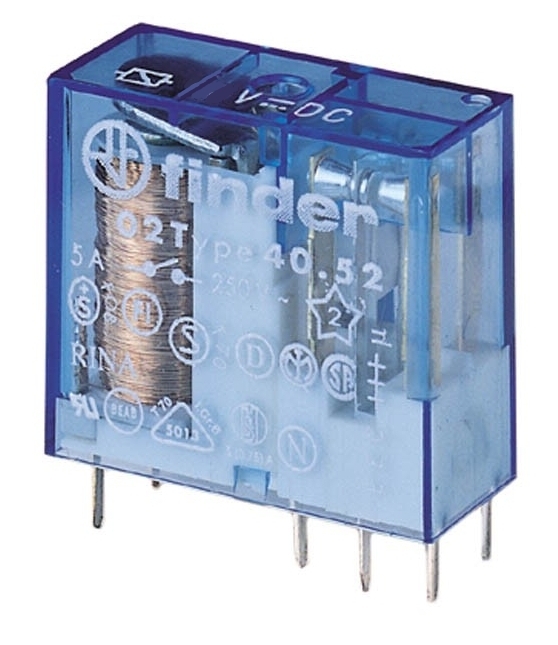

12V Relais DC Spule 2xUM 2xWechsler je 8A 250V 4052
