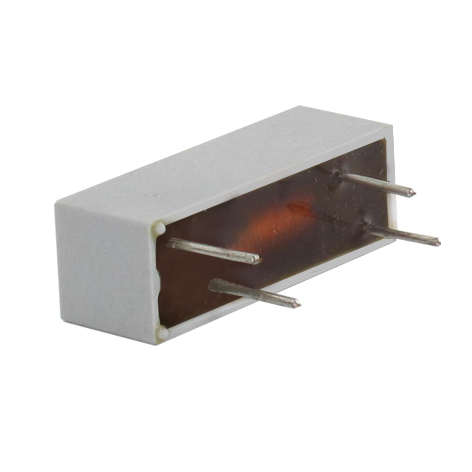

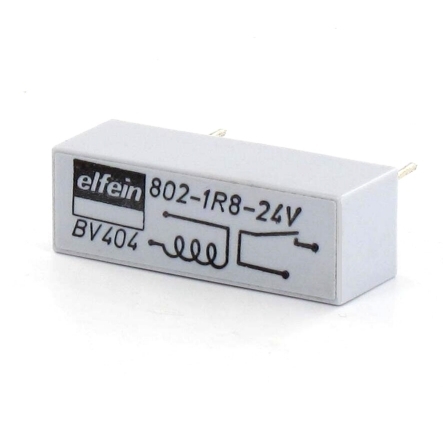

Relais 24V DC Spule 1x Schliesserkontakt 30x10x10mm Einsetzbar 12V 15V 18V 20V 22V 24V 26V 33V 36V

Produktinformationen "Relais 24V DC Spule 1x Schliesserkontakt 30x10x10mm Einsetzbar 12V 15V 18V 20V 22V 24V 26V 33V 36V"

Sehr günstiges 24V Relais ( ReedRelais ) ideal für Schule Werkstatt ServiceModellbau Testaufbauten usw.

Waschdichtes 24V Kleinrelais für die Platine bzw. Leiterplatte. Universell verwendbar, somit auch gut für Experimente, Modellbau, Schule usw. Statt auf die Leiterplatte können auch einfach nur Litzen angelötet werden und mittels Schrumpfschlauch isoliert werden. Die Lötpins sind sehr stabil !

  • Spule: 24Volt Gleichspannung

  • Möglicher Einsatzbereich: 12,0...36V

  • Spulen-Nennspannung: 24Volt DC

  • Spulen-Widerstand: 4,6-kOhm = 4600-Ohm

  • Stromverbrauch nur 2,6mA bei 12V

  • Stromverbrauch nur 5,3mA bei 24V

  • Kontakt: 1x Schliesser (1xEIN)

  • Kontakt-Belastbarkeit: bis 2A bis 125V

  • Lötdrähte Länge: 7mm

  • Durchmesser der Lötdrähte: 0,8mm

  • Abmessungen: L: 30mm H: 10mm B: 10mm

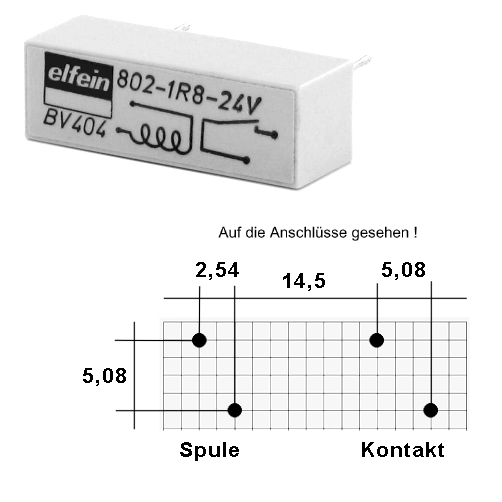

  • Rastermass der Pins: siehe Zeichnung weitere Bilder

  • Gehäuse Kunststoff Farbe: Grau

Weitere optionales Zubehör bei Einsatz auf Platine mit Printklemmen erhältlich :

Art-Nr 39-796-00008 = 2pol Printklemmen zum verlöten auf Platine ( Schraubklemme )

Art-Nr  44-815-00006 = Lochrasterplatine 100x75mm mit Kupfer-Punkten zum verlöten

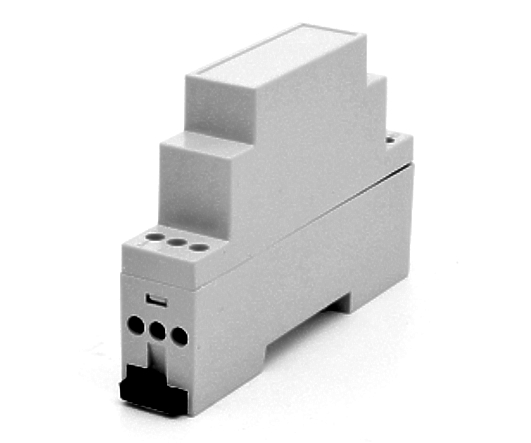

Art-Nr 52-625-02200 = Hutschien Leergehäuse ( fals benötigt ! )

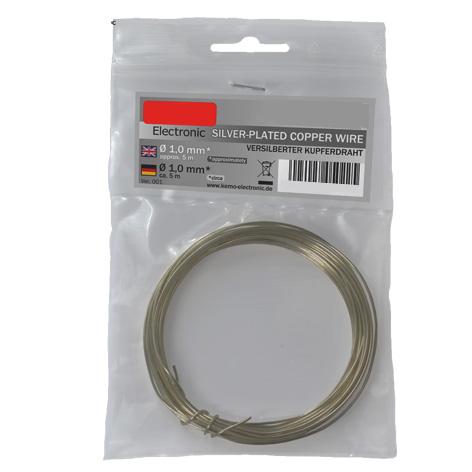

Art-Nr 97-905-00500 = Silberdraht zum verlöten der Printklemmen und des Relais auf der Lochrasterplatine

passende Kunststoffgehäuse hierzu finden Sie unter dem Suchbegriff ( Euromas ) ggf. oben unter Suche eingeben
