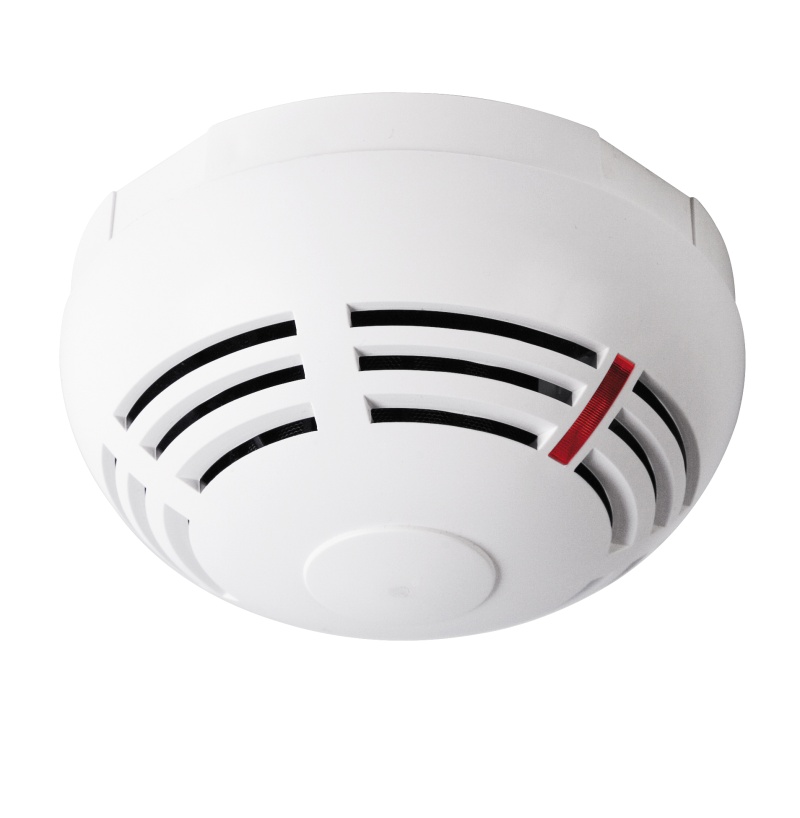

Rauchmelder 12-24VDC Kabel EN54-7 optischer Punktrauchmelder mit DC-Schaltkontakt
40,00 €*
% 49,95 €* (19.92% gespart)Sofort verfügbar, Lieferzeit: 2-4 Tage
Artikelnummer: 37-841-00092
Produktinformationen "Rauchmelder 12-24VDC Kabel EN54-7 optischer Punktrauchmelder mit DC-Schaltkontakt"
EN54 Rauchmelder - optischer Punktrauchmelder - Brandmelder mit 12/24V mit DC-Schaltkontakt und Kabelanschluß für sichtbaren Rauchpartikel
- inkl. Anschluss-Sockel ( Basissockel zum eindrehen ) für ihre Kabellage universell an 12V Alarmzentralen einsetzbar
- Optischer Punktrauchmelder für sichtbaren Rauchpartikel + konventioneller optischer Rauchmelder mit einzigartige Wirbelkammer zur Brandfrüherkennung
- 12V oder 24V Versorgung per Kabellage
Der kabelgebunde Rauchmelder ( optischer Punktrauchmelder ) ist universell an 12/24V Gefahrenmeldezentralen oder auch Alarmanlagen ... BMZ... oder auch Sprechanlage mit APP einsetzbar.
- Der Kabelgebunde Rauchmelder ist universell an 12V Gefahrenmeldezentralen oder Alarmanlagen... BMZ... ( Brandmeldezentrale ) und auch Sprechanlagen mit APP einsetzbar.
- Ein lästiger Batterieaustausch entfällt somit gänzlich, da über eine externe 12V DC Stromversorgung versorgbar !
Der optische Rauchmelder dient zur Erkennung von sichtbaren Rauchpartikeln.
Einzigartige Wirbelkammer zur Brandfrüherkennung
- erkennbare Testfeuer: TF-2 bis TF-5 gem. EN54-7 sowie TF-1 und TF-8 gem. ISO/TS 7240-9:2006
- Zur Erkennung der sichtbaren Rauchpartikel dient die optische Methode.
- Wenn die Rauchkonzentration in der optischen Kammer eine bestimmte Grenze überschreitet, dann wird der Melder einen Alarm auslösen.
- Signalisierung der Störung - Verschmutzung der optischen Kammer
- Der Melder passt sich automatisch an allmähliche Staubablagerung in der optischen Kammer an und meldet es dann
- einfache Montage des Melders in dem Basissockel ( bei uns anbei ! )

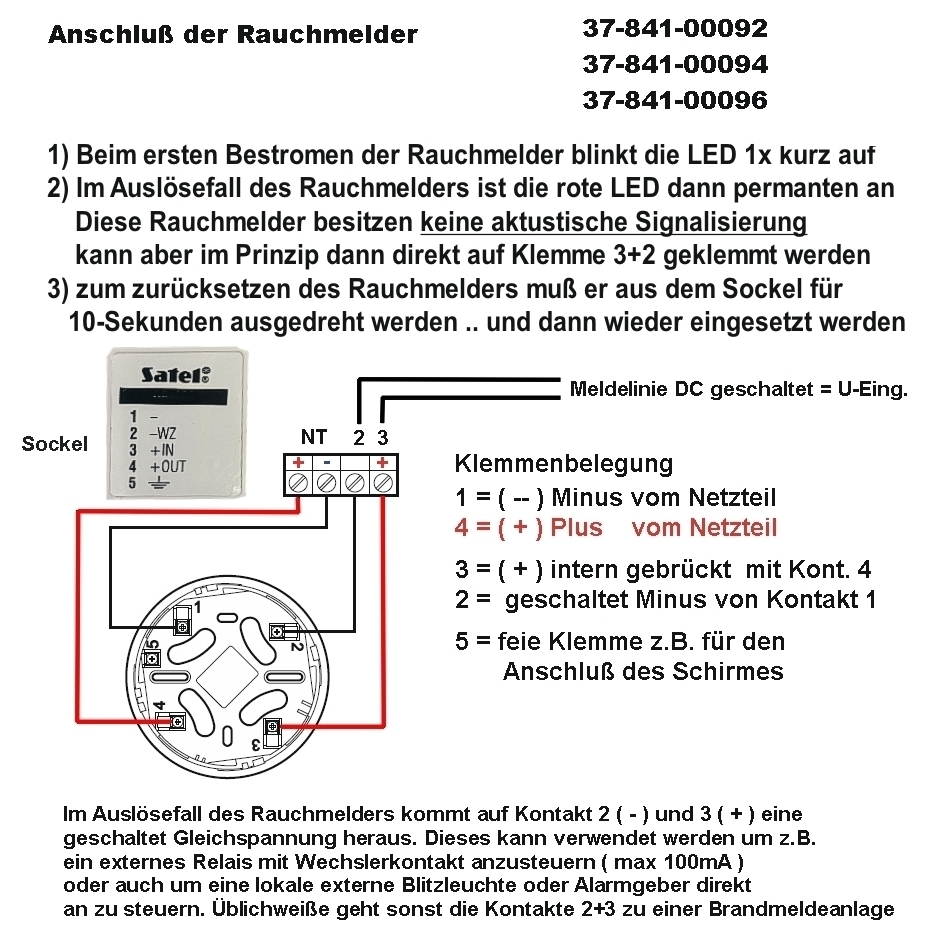

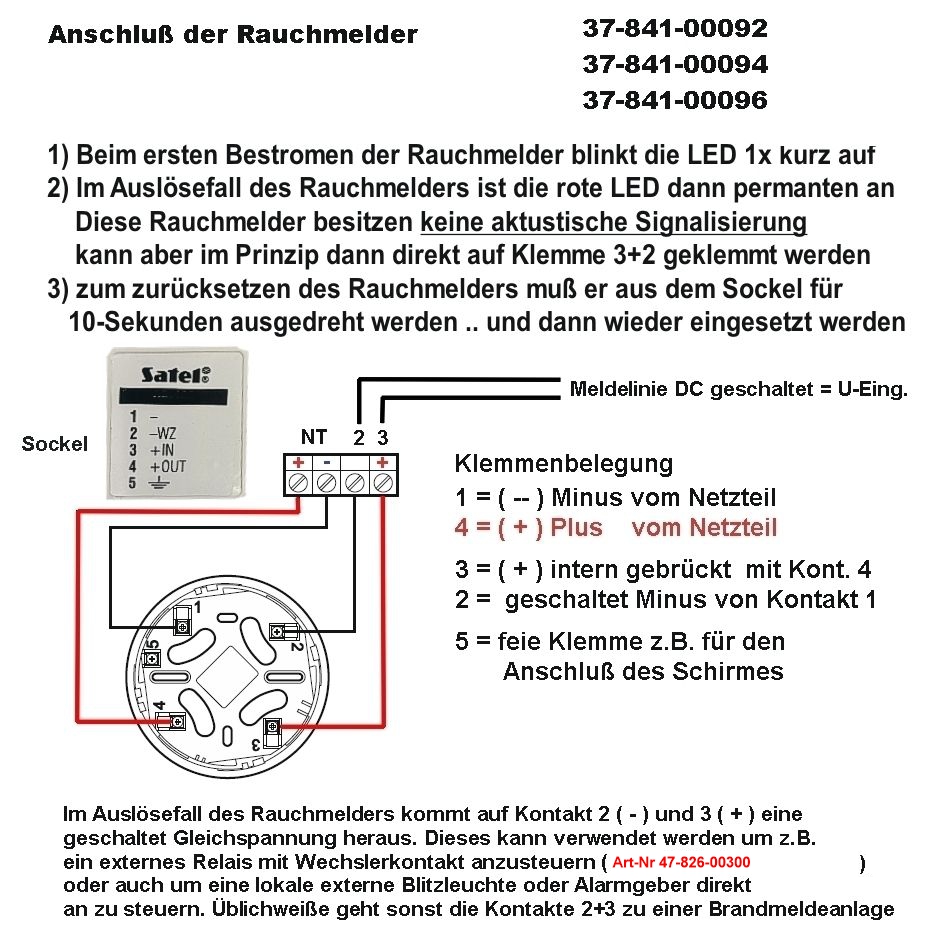

- Möglicher Anschluss eines optionalen kleinen Signalgebers oder externen Blitzleuchte da geschalteter DC-Ausgang max 200mA + Zusatztipp : wenn Sie ein externes DC-Relais am Kontakt 2+3 nachschalten können Sie somit auch einen potentialfreien Kontakt mit NC oder NO weiterverarbeiten ... für Anwendungen aller Art ... sei es z.B. Smarthome .. o.ä. Anwendungen
- universell an 12V oder 24V kabelgebunde Gefahrenmeldezentralen, Alarmzentrale oder auch Wählgerät einsetzbar
Technische Daten:
- Direkter Anschluss per Schwachstromkabel
- 4-adriger Anschluss
- Punktrauchmelder EN 54–7 zertifiziert
- optischer Punktrauchmelder individuelle LED-Anzeige
- Optische Alarmsignalisierung + Der Alarm wird durch das Dauerleuchten der roten LED signalisiert +
- Eine akustische Signalsierung ist nicht im Rauchmelder verbaut !
- Das erleichtert die Lokalisierung des Melders, der den Alarm ausgelöst hat. Ist der Melder an einer schwer zugänglichen Stelle installiert und die LED nicht sichtbar ist,
- dann kann man an den Melder die Blitzleuchte anschließen, die an einer sichtbaren Stelle montiert werden soll.
- Anschlussmöglichkeit für externe Betriebsanzeige
- Detektionsart optische Raucherkennung
- Der optischer Rauchmelder zur Detektion von sichtbaren Rauchpartikeln.
- Er detektiert Testfeuer: TF-2 bis TF-5 gem. EN54-7 sowie TF-1 und TF-8 gem. ISO/TS 7240-9:2006.
- Zur Installation wird der Sockel mitgeliefert
- Abmessungen Melder B x H x T DM 108 x 42 mm
- Ruhestromaufnahme 0,03 mA
- Kontakt 2+3 = Ausgang Schließerkontakt ( geschaltet DC Gleichspannung U-Ein = U-Aus )
- Abschluß des Sockels buw. Rauchmelder siehe weitere Bilder !
- Stromaufnahme max 23 mA
- Zertifikate EN-54-7:2000 +A1:2002 + A2:2006
- Spannungsversorgung 12V oder 24V ( Range = 10,5 bis 26 VDC )
- Gewicht 94gr + 52gr für den Sockel = ø106 x 26 mm
- Betriebstemperatur -25 bis +50 °C
Reinigung der optischen Kammer : Die Melder kontrollieren den Zustand der optischen Kammer. Die Staubablagerung im Inneren der Kammer kann im Laufe der Zeit die Auslösung von falschen Alarmen verursachen. Es wird empfohlen, die optische Kammer mindestens einmal im Jahr zu reinigen z.B. mit Pressluft Spray oder Kompressor. Die Reinigung der Kammer ist notwendig, wenn die LED ihre Verschmutzung signalisiert = 1x Aufblitzen alle 30 Sekunden
Folgende kabelgebundene Rauchmelder sind wie folgt erhältlich Meder
Art-Nr 37-841-00096 = Spannungsversorgung nur 12-24V DC kabelgebunden mit DC-Schaltkontakt
. Multikriterien-Melder über mehrere Sensoren ( Opt-Sensor EN54-7 ) und
. zusätzlich thermischer Sensor ( Wärmeerkennung 54-65°C ) nach EN-54-5 und
. Detektion der Verschmutzung der optischen Kammer
. weniger empfindlich gegenüber Falsch- und Täuschungsalarmen.
----------------
Art-Nr 37-841-00092 = Spannungsversorgung 12-24V DC kabelgebunden mit DC Schaltkontakt
. konventioneller optischer Rauchmelder ( Opt-Sensor EN54-7 ) als
. Punkt-Rauchmelder für sichtbaren Rauchpartikel und mit
. Detektion der Verschmutzung der optischen Kammer
----------------
Art-Nr 37-841-00090 = Spannungsversorgung nur 12V DC kabelgebunden mit NC/NO Kontakt
. konventioneller optischer Rauchmelder ( Opt-Sensor EN54-7 ) als
. Punkt-Rauchmelder für sichtbaren Rauchpartikel und mit
. Thermodifferential- und Thermomaximaldetektor ( EN54-5 ) und
. Wabenfilter aus Edelstahl schützt die Kammer kleinen Insekten, kleinen Schwebepartikeln
. DIP-Schalter für Auswahl des Betriebsmodus ( Rauch, Wärme, Multisensor beides )
. DIP-Schalter für Auswahl des Relaiskontaktes ( Meldelinie NO oder NC Kontakt )
------------------
Art-Nr 37-841-00094 = Spannungsversorgung 12-24V DC kabelgebunden mit DC-Schaltkontakt
. Max-Differential Maximal-Wärmemelder ( Opt-Sensor EN54-7 ) und
. zusätzlich thermischer Sensor ( Wärmeerkennung 54-65°C ) nach EN-54-5
-----------------
Unsere Empfehlung hierzu je nach Installationsart ( optionales Zubehör z.B. )
- Installation externe 12V Versorgung und Relaiskontakt des Rauchmelders wird z.B. auf ein Wählgerät verdrahtet :
- Art-Nr 93-815-01123= 220-240VAC Steckernetztzeil 12V DC 1000mA für bis zu 64Melder
- Art-Nr 41-149-00265 = DC-Kupplung GERADE 5,50mm / 2,10mm -- Schraubanschluss --
- Art-Nr 76-881-00600 = Analog TAE Wählgerät Fernquittierung einstellbar
- Alternativ Wählgeräte mit GSM
- Art-Nr 76-881-00850 = Telefon-Wählgerät GSM mit USB-Port ohne SIM Karte
- Alternativ statt Steckernetzteil :
- Art-Nr 93-808-03490 = Unterputz-Netzteil UP-Dosen 230V auf 12VDC 1,00A z.B. für 55mm Dosen
- Alternativ Stromversorgung mit DC Notstromakku ( 24/7 tauglich )
- Art-Nr 66-860-02040 = DC USV 230V gepuffert 12V DC 1A Leistung mit LED-Display
- Art-Nr 33-175-00054 = 12V Bleiakku 7,2Ah
- Alternativ Stromversorgung mit AC Niotstromunit ( 24/7 tauglich )
- Art-Nr 66-860-02035 = DCUSV 230V gepuffert 12V DC 3A Leistung mit LED-Display
- Art-Nr 33-175-00054 = 12V Bleiakku 7,2Ah
- Alternativ BMZ = Brandmeldezentrale
- passend zur Brandmeldezentrale BMZ 4-Linien oder 8-Linien
- Art-Nr 79-100-00204 = Brandmeldezentrale BMZ 4-Linien je max 32Melder LCD EN54 zertifiziert
- Art-Nr 79-100-00208 = Brandmeldezentrale BMZ 8-Linien je max 32Melder LCD EN54 zertifiziert
- Art-Nr 79-100-00215 = Zubehör LAN-IP-Modul
- Dank dem virtuellen IP-PC Bedeinfeld ermöglicht das Modul eine Ansicht des Zustandes des Brandmeldesystems per Fernzugriff.
- Dank dem Modul können Sie von einem beliebigen Ort in der Welt den Status der Zentrale via Internet prüfen.
