Reedkontakt 21mm 1xEIN NO Schliesser bis 500mA 50W 250V

Produktinformationen "Reedkontakt 21mm 1xEIN NO Schliesser bis 500mA 50W 250V"

Reedkontakt 21mm  bis 0,5A bis 50W belastbar

Anwendungen: Automotive, Test- und Messtechnik (ATE), Alarm- und Sicherheitstechnik usw.

  • Universal Reedkontakt
  • Funktion des Kontaktes = 1x NO = Schliesserkontakt
  •    Funktion = NO = Normal open ( Wenn Magnet weg ist ist der Schalter geöffnet )
  •    Funktion ( Wenn Magnet nah dran ist ist Schalter geschlossen = Schliesserkontakt )
  • Schaltleistung = bis max 50W
  • Schaltstrom = bis 500mA = 0,5A
  • Schaltspannung: bis max. 250V AC DC max Peak 350V AC DC
  • Länge Glaskörper: 20,5-21mm

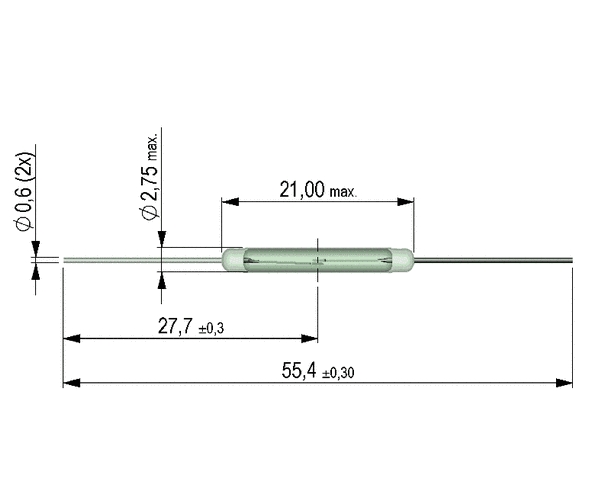

  • Durchmesser ca. 2,75mm ( siehe Zeichnung weitere Bilder )
  • Schließzeiten: max 1,1ms
  • Öffnungszeiten: 0,10ms
  • Isolationswiderstand: 10Gohm
  • Vibration Resistance (max.) 20G
  • Kapazität 0,5 pF bei 10Khz
  • Kontaktmaterial: Rhodium
  • Schaltspannung: bis max. 250V AC DC max Peak 350V AC DC
  • Belastbarkeit Kontakt bis max. 50W bis max. 0,5A = 500mA
  • Durchbruchspannung =  500V
  • Einsatztemperatur: -40°C...+130°C
  • Löttemperatur max 260°C max 5sek.
  • Funktion in Betrieb mittels Magnet
