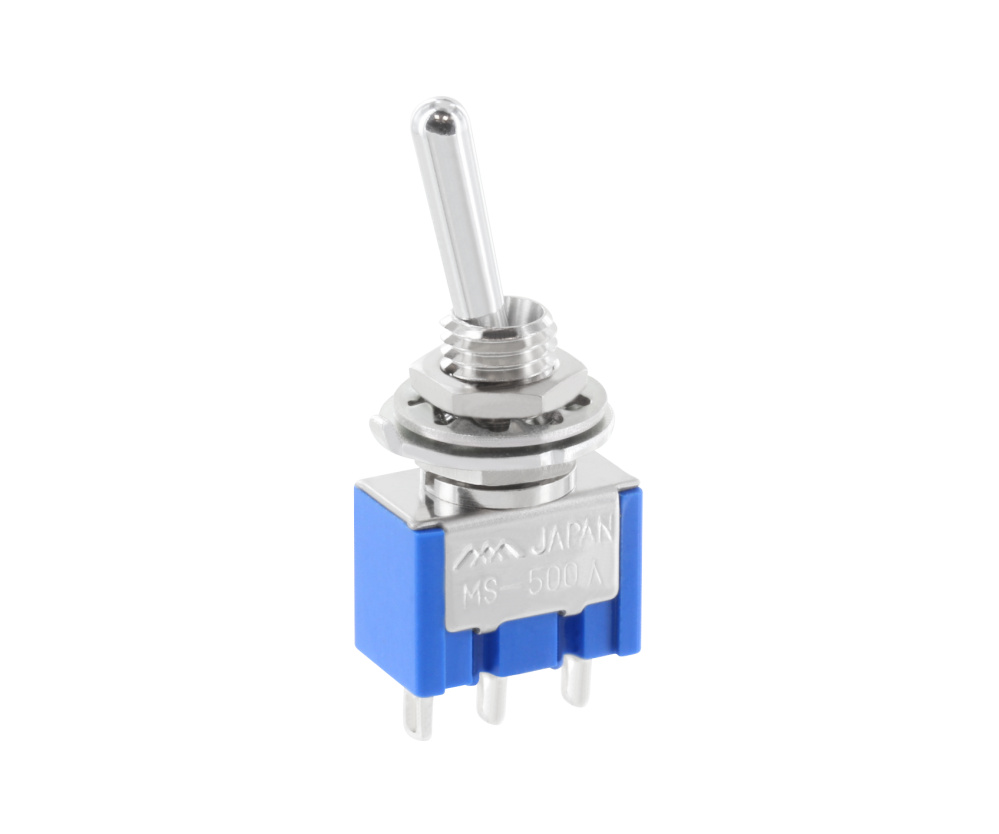

Schalter Kippschalter 1xUM = 1xWechsler Ein-Aus Serie-500
2,20 €
Sofort verfügbar, Lieferzeit: 2-3 Tage
Produktinformationen "Schalter Kippschalter 1xUM = 1xWechsler Ein-Aus Serie-500"
Kippschalter mit Wechslerkontakt = 1xUM = EIN-AUS ( Serie-500 )
- Kippschalter mit 2-Stellungen Ein-Aus mit Wechslerkontakt ( 1xUM )
- Länge mit Hebel: 35mm
- Abmessungen siehe auch weitere Bilder Zeichnung
- Abmessungen: 7,8x13mm
- Gewinde Durchmesser: 6,2mm
- Gewindelänge ca. 8mm
- Belastbarkeit: 250Vac 3A oder 125Vac 6A
Optional erhältlich ist auch ein Aufsteckkappe für den Metallknebel
- Bst Nr 95-834-00120 = Kappe Rot
- Bst Nr 95-834-00121 = Kappe Schwarz
