Schalter Kippschalter 3xUM = 3xWechsler mit Mittelstellung Ein-Aus-Ein Serie-500

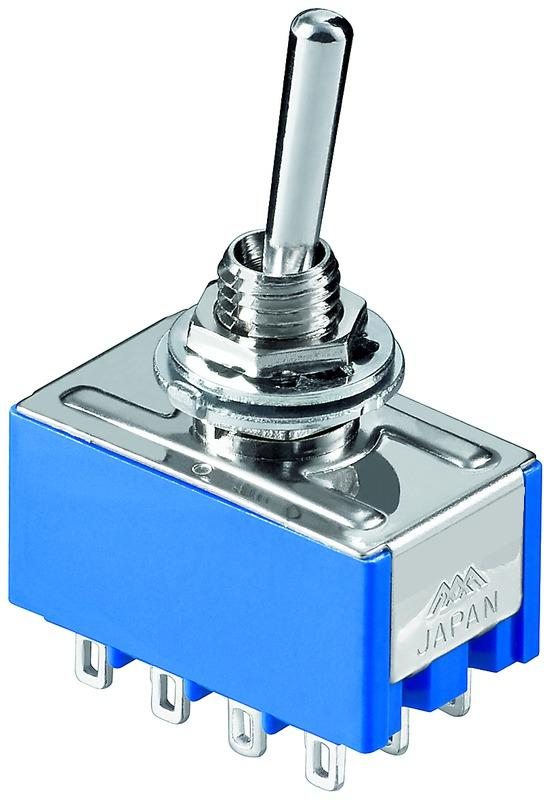

Kippschalter mit 4x Wechslerkontakten mit Mittelstellung (Ein-Aus-Ein) Serie-500 Mini Kippschalter 4x Wechslerkontakte 4xUM mit Mittelstellung ( Ein-Aus-Ein ) 4xWechslerkontakte mit 12Pins Schalterstellung ( EIN-AUS-EIN ) Funktion Ein ( Stellung-1 ) = Alle 4 getrennten Kontakt sind eingeschaltet Funktion Aus ( Stellung-2 ) = Alle 4 getrennten Kontakt sind ausgeschaltet = Mittelstellung Funktion Ein ( Stellung-3 ) = Alle 4 getrennten Kontakt sind eingeschaltet ( gewechselt ) Kontaktart / Anschlüsse = Lötösen Belastbarkeit je Kontakt: 3A 250V bzw. 6A 125V ( Einsatz an AC oder DC ) Gewinde: 6mm / Montagebohrung 6,2 mm Abmessungen ( siehe auch weitere Bilder Zeichnung ) Abmessungen Korpus ohne Lötkontakte ohne Knebel : Breite: 22,8mm T: 13mm Höhe 12,3mm Knebellänge ca. 12mm Gewindelänge ca. 8mm Optional erhältlich ist auch ein Aufsteckkappe für den Metallknebel = Bst Nr 95-834-00120 (Rot ) und Bst Nr 95-834-00121 ( schwarz ) Optional erhältlich Aufsteckkappe Bst Nr 95-834-00120 = Rot  Bst Nr 95-834-00121 = Schwarz

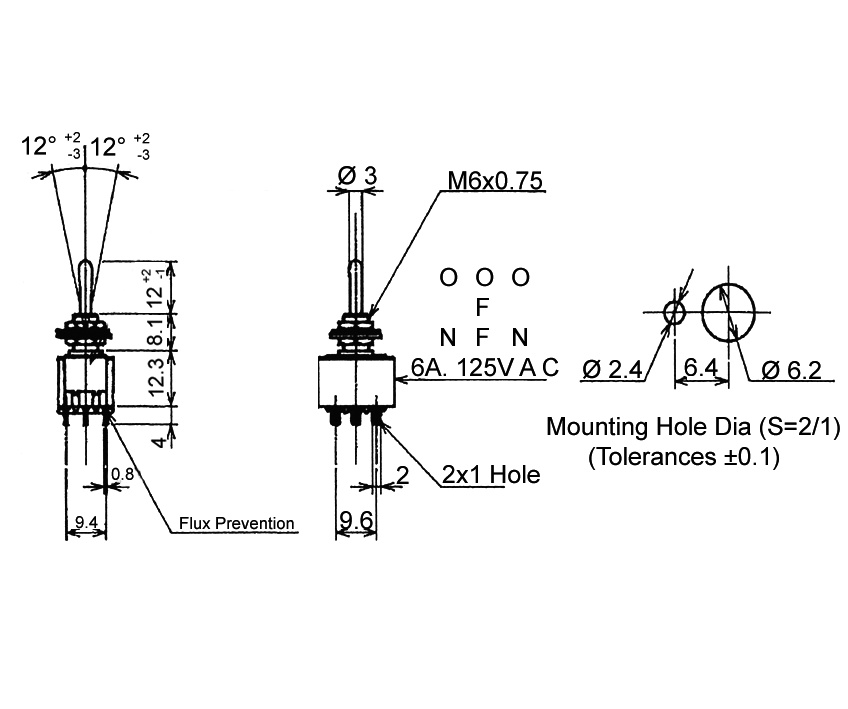

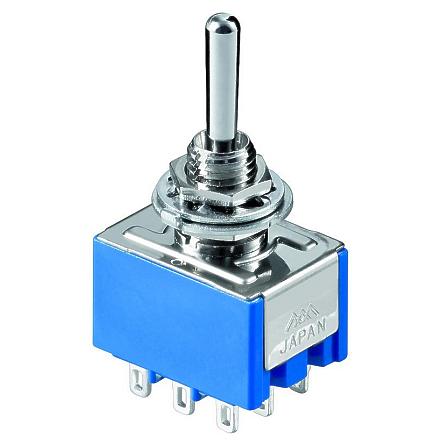

Mini Kippschalter 3xUM mit Mittelstellung Ein-Aus-Ein (3xWechslerkontakte mit 9Pins) Serie-500 Mini Kippschalter 3x Wechslerkontakte 3xUM mit Mittelstellung ( Ein-Aus-Ein ) 3xWechslerkontakte mit 9Pins Schalterstellung ( EIN-AUS-EIN ) Funktion Ein ( Stellung-1 ) = Alle 3 getrennten Kontakt sind eingeschaltet Funktion Aus ( Stellung-2 ) = Alle 3 getrennten Kontakt sind ausgeschaltet = Mittelstellung Funktion Ein ( Stellung-3 ) = Alle 3 getrennten Kontakt sind eingeschaltet ( gewechselt ) Kontaktart / Anschlüsse = Lötösen Belastbarkeit je Kontakt: 3A 250V bzw. 6A 125V ( Einsatz an AC oder DC ) Gewinde: 6mm / Montagebohrung 6,2 mm Abmessungen ( siehe auch weitere Bilder Zeichnung ) Abmessungen Korpus ohne Lötkontakte ohne Knebel : Breite: 18mm T: 13mm Höhe 12,3mm Knebellänge ca. 12mm Gewindelänge ca. 8mm Optional erhältlich ist auch ein Aufsteckkappe für den Metallknebel Bst Nr 95-834-00120 = Kappe Rot Bst Nr 95-834-00121 = Kappe Schwarz

Mini Kippschalter 3x Wechslerkontakte ( 3xUM ) Serie 500 3xUM ohne Mittelstellung ( Ein-Aus )  3xWechslerkontakte mit 9Pins Schalterstellung ( EIN-AUS )  Funktion Ein = Alle 3 getrennten Kontakt sind eingeschaltet  Funktion Aus = Alle 3 getrennten Kontakt sind ausgeschaltet  Kontaktart / Anschlüsse = Lötösen  Belastbarkeit je Kontakt: 3A 250V bzw. 6A 125V  ( Einsatz an AC oder DC )  Gewinde: 6mm / Montagebohrung 6,2 mm  Abmessungen ( siehe auch weitere Bilder Zeichnung )  Abmessungen Korpus ohne Lötkontakte ohne Knebel : Breite: 18mm T: 13mm Höhe 12,3mm  Knebellänge ca. 12mm  Gewindelänge ca. 8mm  Optional erhältlich ist auch ein Aufsteckkappe für den Metallknebel = Bst Nr 95-834-00120 (Rot ) und  Bst Nr 95-834-00121 ( schwarz )

Schalter mit Taster Ein-Aus-Tasten mit 2x Wechslerkontakten = 2xUM Schalter mit Taster und Mittelstellung Ein-Aus-Tasten  2xUM = 2x Wechslerkontakt  Lötösen 6polig  Belastbarkeit: bis 3A 250V oder  6A 125V  Durchmesser Gewinde: 6,2mm Abmessungen siehe auch weitere Bilder  Optional erhältlich Aufsteckkappe ( siehe unter Suche oder im Zubehör Register )  Bst Nr 95-834-00120 = Aufsteckkappe Rot Bst Nr 95-834-00121 = Aufsteckkappe Schwarz Weitere ähnliche Ausführungen dieser Taster im Kippschalterformat siehe unter Register ( Ähnliche Artikel )

Taster in Kippschalter Bauform Belastbarkeit: 250Vac 3A oder 125Vac 6A Länge mit Hebel: 35mm  Korpus-Abm.: 7,8x13mm  Gewinde: 6mm  / Bohrung: 6,2mm  Gewindelänge ca. 8mm  Abmessungen siehe auch weitere Bilder Zeichnung  Belastbarkeit: 250Vac 3A oder 125Vac 6A  Optional erhältlich Aufsteckkappe ( siehe unter Suche oder im Zubehör Register )   Bst Nr 95-834-00120 = Aufsteckkappe Rot Bst Nr 95-834-00121 = Aufsteckkappe Schwarz Weitere ähnliche Ausführungen dieser Taster im Kippschalterformat siehe unter Register ( Ähnliche Artikel )

Kippschalter mit 4 Wechslerkontakten ( 4xUM ) Serie-500 Mini Kippschalter 4x Wechslerkontakte 4xUM ohne Mittelstellung ( Ein-Aus ) 4xWechslerkontakte mit 12Pins Schalterstellung ( EIN-AUS ) Funktion Ein = Alle 4 getrennten Kontakt sind eingeschaltet Funktion Aus = Alle 4 getrennten Kontakt sind ausgeschaltet Kontaktart / Anschlüsse = Lötösen Belastbarkeit je Kontakt: 3A 250V bzw. 6A 125V ( Einsatz an AC oder DC ) Gewinde: 6mm / Montagebohrung 6,2 mm Abmessungen ( siehe auch weitere Bilder Zeichnung ) Abmessungen Korpus ohne Lötkontakte ohne Knebel : Breite: 22,8mm T: 13mm Höhe 12,3mm Knebellänge ca. 12mm Gewindelänge ca. 8mm Optional erhältlich ist auch ein Aufsteckkappe für den Metallknebel Bst Nr 95-834-00120 = Kappe Rot  Bst Nr 95-834-00121 = Kappe Schwarz

Kippschalter mit Wechslerkontakt = 1xUM = EIN-AUS ( Serie-500 )  Kippschalter mit 2-Stellungen Ein-Aus mit Wechslerkontakt ( 1xUM )  Länge mit Hebel: 35mm  Abmessungen siehe auch weitere Bilder Zeichnung  Abmessungen: 7,8x13mm  Gewinde Durchmesser: 6,2mm   Gewindelänge ca. 8mm  Belastbarkeit: 250Vac 3A oder 125Vac 6A  Optional erhältlich ist auch ein Aufsteckkappe für den Metallknebel  Bst Nr 95-834-00120 = Kappe Rot  Bst Nr 95-834-00121 = Kappe Schwarz

Kippschalter Mini Schalter Schließer EIN Ein-Aus bis 3A 250V ( Serie-500 )  Belastbarkeit: 250Vac 3A oder 125Vac 6A  Abmessungen siehe auch weitere Bilder ( Zeichnung )  Länge mit Hebel: 35mm Korpusabm.: 7,8 x 13mm  Gewinde: 6mm  / Bohrung in Frontplatte 6,2mm  Gewindelänge ca. 8mm    Optional erhältlich ist auch ein Aufsteckkappe für den Metallknebel  Bst Nr 95-834-00120 = Kappe Rot  Bst Nr 95-834-00121 = Kappe Schwarz
