Schalter Kippschalter 1xEIN Ein-Aus 3A 250V Serie-500

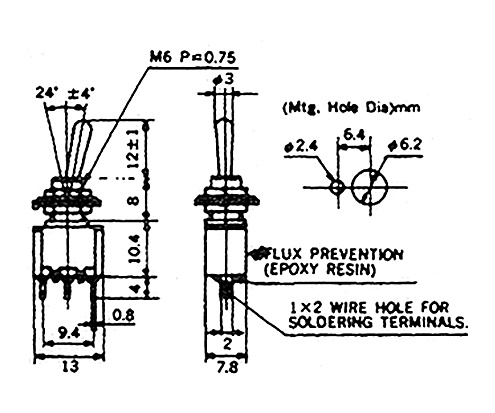

Kippschalter mit 4x Wechslerkontakten mit Mittelstellung (Ein-Aus-Ein) Serie-500 Mini Kippschalter 4x Wechslerkontakte 4xUM mit Mittelstellung ( Ein-Aus-Ein ) 4xWechslerkontakte mit 12Pins Schalterstellung ( EIN-AUS-EIN ) Funktion Ein ( Stellung-1 ) = Alle 4 getrennten Kontakt sind eingeschaltet Funktion Aus ( Stellung-2 ) = Alle 4 getrennten Kontakt sind ausgeschaltet = Mittelstellung Funktion Ein ( Stellung-3 ) = Alle 4 getrennten Kontakt sind eingeschaltet ( gewechselt ) Kontaktart / Anschlüsse = Lötösen Belastbarkeit je Kontakt: 3A 250V bzw. 6A 125V ( Einsatz an AC oder DC ) Gewinde: 6mm / Montagebohrung 6,2 mm Abmessungen ( siehe auch weitere Bilder Zeichnung ) Abmessungen Korpus ohne Lötkontakte ohne Knebel : Breite: 22,8mm T: 13mm Höhe 12,3mm Knebellänge ca. 12mm Gewindelänge ca. 8mm Optional erhältlich ist auch ein Aufsteckkappe für den Metallknebel = Bst Nr 95-834-00120 (Rot ) und Bst Nr 95-834-00121 ( schwarz ) Optional erhältlich Aufsteckkappe Bst Nr 95-834-00120 = Rot  Bst Nr 95-834-00121 = Schwarz

Mini Kippschalter 3xUM mit Mittelstellung Ein-Aus-Ein (3xWechslerkontakte mit 9Pins) Serie-500 Mini Kippschalter 3x Wechslerkontakte 3xUM mit Mittelstellung ( Ein-Aus-Ein ) 3xWechslerkontakte mit 9Pins Schalterstellung ( EIN-AUS-EIN ) Funktion Ein ( Stellung-1 ) = Alle 3 getrennten Kontakt sind eingeschaltet Funktion Aus ( Stellung-2 ) = Alle 3 getrennten Kontakt sind ausgeschaltet = Mittelstellung Funktion Ein ( Stellung-3 ) = Alle 3 getrennten Kontakt sind eingeschaltet ( gewechselt ) Kontaktart / Anschlüsse = Lötösen Belastbarkeit je Kontakt: 3A 250V bzw. 6A 125V ( Einsatz an AC oder DC ) Gewinde: 6mm / Montagebohrung 6,2 mm Abmessungen ( siehe auch weitere Bilder Zeichnung ) Abmessungen Korpus ohne Lötkontakte ohne Knebel : Breite: 18mm T: 13mm Höhe 12,3mm Knebellänge ca. 12mm Gewindelänge ca. 8mm Optional erhältlich ist auch ein Aufsteckkappe für den Metallknebel Bst Nr 95-834-00120 = Kappe Rot Bst Nr 95-834-00121 = Kappe Schwarz

Mini Kippschalter 3x Wechslerkontakte ( 3xUM ) Serie 500 3xUM ohne Mittelstellung ( Ein-Aus )  3xWechslerkontakte mit 9Pins Schalterstellung ( EIN-AUS )  Funktion Ein = Alle 3 getrennten Kontakt sind eingeschaltet  Funktion Aus = Alle 3 getrennten Kontakt sind ausgeschaltet  Kontaktart / Anschlüsse = Lötösen  Belastbarkeit je Kontakt: 3A 250V bzw. 6A 125V  ( Einsatz an AC oder DC )  Gewinde: 6mm / Montagebohrung 6,2 mm  Abmessungen ( siehe auch weitere Bilder Zeichnung )  Abmessungen Korpus ohne Lötkontakte ohne Knebel : Breite: 18mm T: 13mm Höhe 12,3mm  Knebellänge ca. 12mm  Gewindelänge ca. 8mm  Optional erhältlich ist auch ein Aufsteckkappe für den Metallknebel = Bst Nr 95-834-00120 (Rot ) und  Bst Nr 95-834-00121 ( schwarz )

Kippschalter mit Mittelstellung und 2x Wechslerkontakten ( Serie-500 )  Kontakte = 2xUM = 2xWechsler Lötkontakte  Länge mit Hebel : 35mm   Korpusabmessungen: 13 x 12,6mm  Gewinde: 6mm / Bohrung 6,2mm  Gewindelänge ca. 8mm   Belastbarkeit: 250Vac 3A oder 125Vac 6A Abmessungen ( siehe auch weitere Bilder Zeichnung )  Optional erhältlich ist auch ein Aufsteckkappe für den Metallknebel  Bst Nr 95-834-00120 = Kappe Rot  Bst Nr 95-834-00121 = Kappe Schwarz

Kippschalter mit Wechslerkontakt = 1xUM = EIN-AUS ( Serie-500 )  Kippschalter mit 2-Stellungen Ein-Aus mit Wechslerkontakt ( 1xUM )  Länge mit Hebel: 35mm  Abmessungen siehe auch weitere Bilder Zeichnung  Abmessungen: 7,8x13mm  Gewinde Durchmesser: 6,2mm   Gewindelänge ca. 8mm  Belastbarkeit: 250Vac 3A oder 125Vac 6A  Optional erhältlich ist auch ein Aufsteckkappe für den Metallknebel  Bst Nr 95-834-00120 = Kappe Rot  Bst Nr 95-834-00121 = Kappe Schwarz

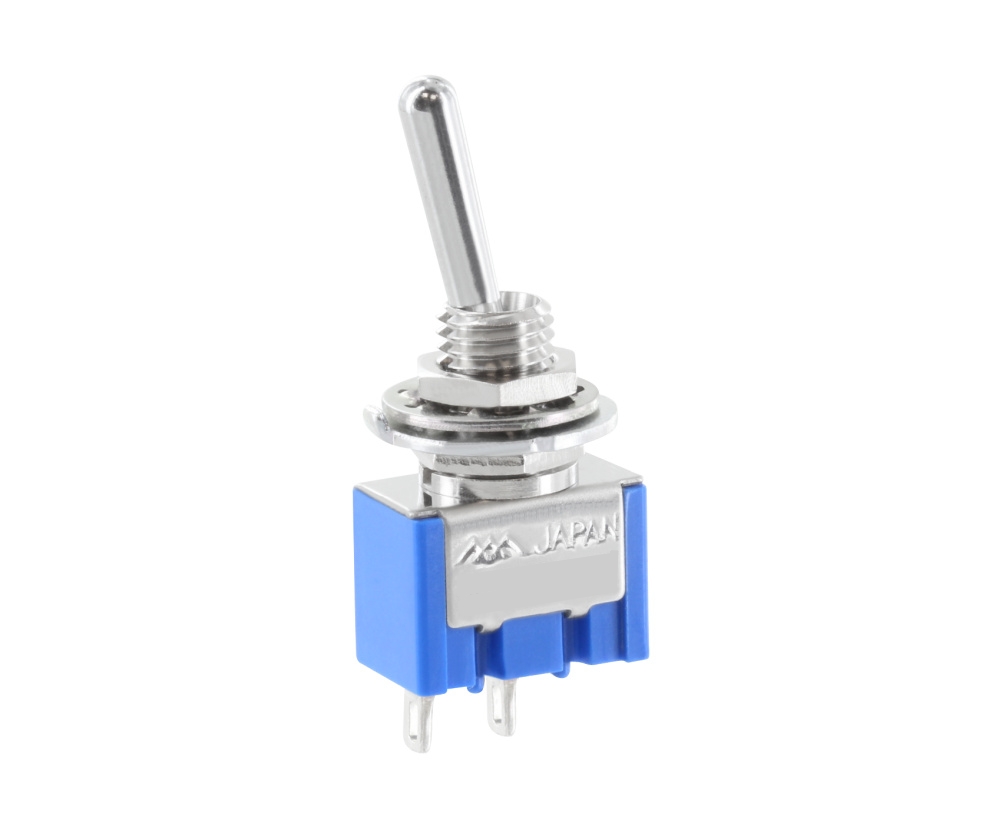

Kippschalter Mini Schalter Schließer EIN Ein-Aus bis 3A 250V ( Serie-500 )  Belastbarkeit: 250Vac 3A oder 125Vac 6A  Abmessungen siehe auch weitere Bilder ( Zeichnung )  Länge mit Hebel: 35mm Korpusabm.: 7,8 x 13mm  Gewinde: 6mm  / Bohrung in Frontplatte 6,2mm  Gewindelänge ca. 8mm    Optional erhältlich ist auch ein Aufsteckkappe für den Metallknebel  Bst Nr 95-834-00120 = Kappe Rot  Bst Nr 95-834-00121 = Kappe Schwarz
