Microdot Stecker gerade vergoldet 50-R Rändelschraube

RG174 Koaxkabel 50-Ohm Koax Aussen Manteldurchmesser typisch: 2,8mm (+/-0,1mm) Innenleiter-Durchmesser 7x 0,16mm  Aussenleiter: Kupfer-geflecht Innenleiter-Material: Staku-Litze flexibel Dielektrikum-Ø (mm) 1,50 Dielektrikum-Materia PE Mantel-Material PVC-Schwarz Wellenwiderst.: 50-Ohm Gleichstr.Wids.(km/100m) 300/38 Schirmungsmaß (dB) 55 Kapazität (pF/m) 101pf Verkürzungsfaktor 0,66 max. Betr.-Pegel(dB)  Gewicht ca.(kg/km) 11 max.Zugbelstg.(d aN) 3 min. Biegeradius 15mm max. Dämpfung bei 100m in dB: 10MHz 12,8dB / 30MHz 17dB / 800 MHz 23dB

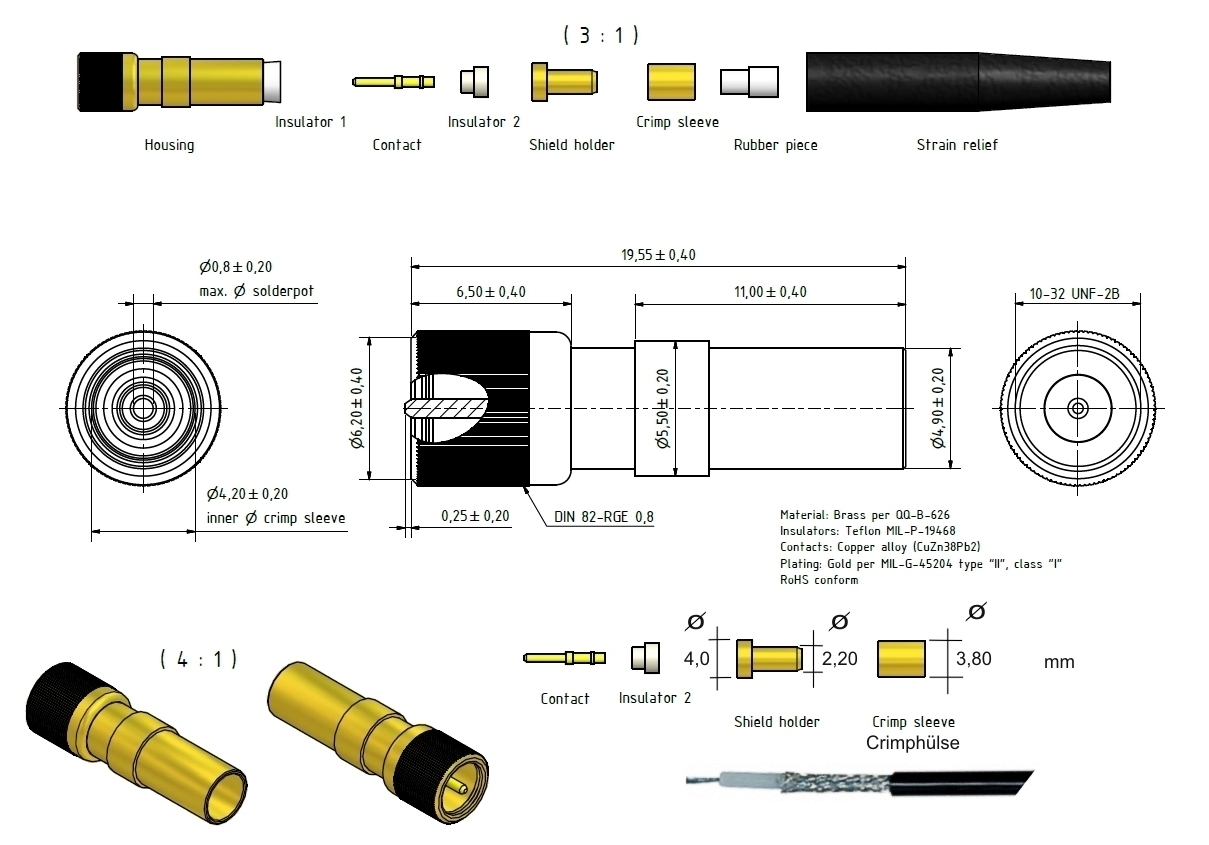

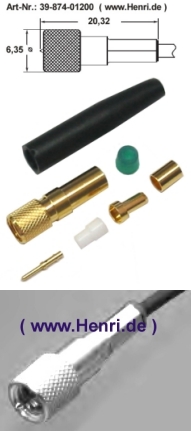

Diese Microdot Koaxialbuchse bzw. Kabelkupplung Steckverbinder gerade Version für RG174 / RG178 / RG188 / RG316 Koaxkabel von 2,7...3,2mm Steckverbinder vergoldet , gerade Ausführung  PEEK Isolation  Teflon MIL-P 1946B Einsatzbereich: -62°....+ 120°C.  Typischer Einsatz: Primär 50-Ohm Series ( bedingt auch geeignet für Impendanzen: 50 / 75 / 93Ohm )  Steckverbinder Koaxstecker gerade Version für Koaxkabel RG174 / RG178U / RG188AU / RG316U ( AD = 2,5...3,2mm )  Elektrische Eigenschaften: Impedance with 50, 70, or 93-Ohm  Material: Teflon MIL-P-19468 / Berryllium Cooper per QQC530 / GOLD PL over Nickel PL 70min Thick Koaxialkabel. Teflon-Dielectric Withstanding Voltage: 1000 volts RMS at sea level. Kontaktwiderstand: Resistance 4 milliohms max., D.C. Kontaktbelastbarkeit: 3A DC / Insulation Resistance -5 x 103 Megohms min. 500 Volt DC. Voltage Standing Wave Ratio3 (VSWR) -Typical 50 Ohm series, 1.2 max. to 2GHz  RoHs conform Ja  Abmessungen siehe auch weitere Bilder    Außengewinde  10-32 UNF-2A    Innen-Stiftdurchmesser: 0,6mm ( zum löten oder crimpen )    Crimphülse Aussendurchmesser: 3,9mm   Crimphülse Innendurchmesser: 3,2mm /  Länge: 9,5mm  Der Durchmesser der zu crimpenden Hülse multipliziert mit 0,128 ergibt den geeigneten Durchmesser des Hexagons (HEX) Berechnung wie folgt  Crimphülse Aussendurchmesser: 3,25mm ( Zange mit Aufdruck 0,128zoll )  Angabe auf Basis RG174 Koaxkabel = Zange mit Aufdruck 0,128"  Toleranz DIN ISO 2768-mK Kupplungsbausatz: 5-teilig passende Zubehör optional erhältlich :  Bst Nr 97-905-05000 = Crimpzange mit 7-Presskerben z.B. Koax RG174/RG179/RG188/316  Bst Nr 39-874-01200 = Microdot Stecker vergoldet gerade für Koax RG174U / RG178 / RG188AU / RG316U  Bst Nr 39-874-01250 = Microdot Stecker vergoldet 90° gewinkelt für Koax RG174U / RG178 / RG188AU / RG316U  Bst Nr 39-874-01240 = Microdot Kupplung vergoldet ( Kabelkupplung ) für Koax RG174U / RG178 / RG188AU / RG316U  Bst Nr 42-710-00145 = 100m Koaxkabel RG-174 mit 50ohm 2,8mm Black Bundware

Diese MicrodotStecker passen 1:1 zu den Microdot Steckverbindern bzw. MicroCom Steckverbinder gewinkelte 90° Version für RG174 Koaxkabel Steckverbinder 24Karat vergoldet PEEK Isolation Abmessungen: Kopfdurchm: 6,35mm Innengewinde Durchmesser ca.: 4,3mm Gesamt-Bauhöhe: 16,51mm Gesamtlänge bis Kabel: 17,65mm Innen-Stiftdurchmesser: 0,8mm Für 3mm Koaxkabel mit max Dielektrikumdurchmesser bis 1,75mm Steckerbausatz: 5 teilig Crimpmaß für Hülse 4,2mm verwenden oder Original Zange ! Dielectric Withstanding Voltage: 1000 volts RMS at sea level Kontaktwiderstand: Resistance 4 milliohms max., D.C.  passende Zubehör optional erhältlich :   Bst Nr 97-905-05000 = Crimpzange mit 7-Presskerben z.B. Koax RG174/RG179/RG188/316  Bst Nr 39-874-01200 = Microdot Stecker vergoldet gerade für Koax RG174U / RG178 / RG188AU / RG316U  Bst Nr 39-874-01250 = Microdot Stecker vergoldet 90° gewinkelt für Koax RG174U / RG178 / RG188AU / RG316U  Bst Nr 39-874-01240 = Microdot Kupplung vergoldet ( Kabelkupplung ) für Koax RG174U / RG178 / RG188AU / RG316U  Bst Nr 42-710-00145 = 100m Koaxkabel RG-174 mit 50ohm 2,8mm Black Bundware

Crimpzange mit 7 Einlege-Kerben. Crimpzange für HF-NF Koaxverbinder aller Art z.B. wie SMA, SMB, SMC, F, BNC, FME, TNC, UHF, ST, SC, MCX, MIL Steckverbinder und viele andere HF-Stecker für die Verkabelung mit RG174; RG179; RG188; RG316 Koaxkabel sowie Fiber Optic (bis 1,5mm) Lichtleiter Verbindungen. Also die meisten Koaxkabel mit Durchmesser 2,0...6,0mm. Crimpbacken mit verschiedenen Öffnungen für verschiedene Kabeltypen; es werden somit Außen- und Innenleiter gecrimpt. Zangen-Details: Zange mit 7 Kerben  Crimpmaße bzw. Crimpmöglichkeiten:  1,07mm ( 0,042" ) meist für Mittelstifte o.ä. 1,72mm ( 0,068" ) meist für Mittelstifte o.ä. 1,98mm ( 0,078" ) 3,25mm ( 0,128" ) 3,84mm ( 0,151" ) 4,52mm ( 0,178" ) und 1x (Kerpe J) für Mittelstifte und oder Fiber Optic.  PS: Der Durchmesser der zu crimpenden Hülse multipliziert mit 0,866 ergibt den geeigneten Durchmesser des Hexagons (HEX) Abmessungen: L: 220mm B: 68mm  Werkzeugstärke: 11,5mm Werkzeugeinsatz wechselbar  Gewicht: 600g Zusatzinfo / Zusatz TIPP ! Wir empfehlen die zweite Crimpzange mit der Bestell Nr 97-905-00260 ( Crimpzange 5-Kerben SMA F BNC FME TNC UHF ) gleich mit zu bestellen. Dann haben Sie Zangen im Service womit Sie fast alle Crimpmaße abdecken !
