Microdot Kupplung gerade vergoldet 50-R Rändelschraube
| Anzahl | Stückpreis |
|---|---|
| Bis 9 | 34,90 €* 49,95 €* (30.13% gespart) |
| Bis 24 | 32,45 €* |
| Ab 25 | 29,90 €* |
Sofort verfügbar, Lieferzeit: 2-3 Tage
Artikelnummer: 39-874-01240
Produktinformationen "Microdot Kupplung gerade vergoldet 50-R Rändelschraube"
Diese Microdot Koaxialbuchse bzw. Kabelkupplung Steckverbinder gerade Version für RG174 / RG178 / RG188 / RG316 Koaxkabel von 2,7...3,2mm
- Steckverbinder vergoldet , gerade Ausführung
- PEEK Isolation Teflon MIL-P 1946B Einsatzbereich: -62°....+ 120°C.
- Typischer Einsatz: Primär 50-Ohm Series ( bedingt auch geeignet für Impendanzen: 50 / 75 / 93Ohm )
- Steckverbinder Koaxstecker gerade Version für
- Koaxkabel RG174 / RG178U / RG188AU / RG316U ( AD = 2,5...3,2mm )
- Elektrische Eigenschaften: Impedance with 50, 70, or 93-Ohm
- Material: Teflon MIL-P-19468 / Berryllium Cooper per QQC530 / GOLD PL over Nickel PL 70min Thick
- Koaxialkabel. Teflon-Dielectric Withstanding Voltage: 1000 volts RMS at sea level.
- Kontaktwiderstand: Resistance 4 milliohms max., D.C.
- Kontaktbelastbarkeit: 3A DC / Insulation Resistance -5 x 103 Megohms min. 500 Volt DC.
- Voltage Standing Wave Ratio3 (VSWR) -Typical 50 Ohm series, 1.2 max. to 2GHz
- RoHs conform Ja

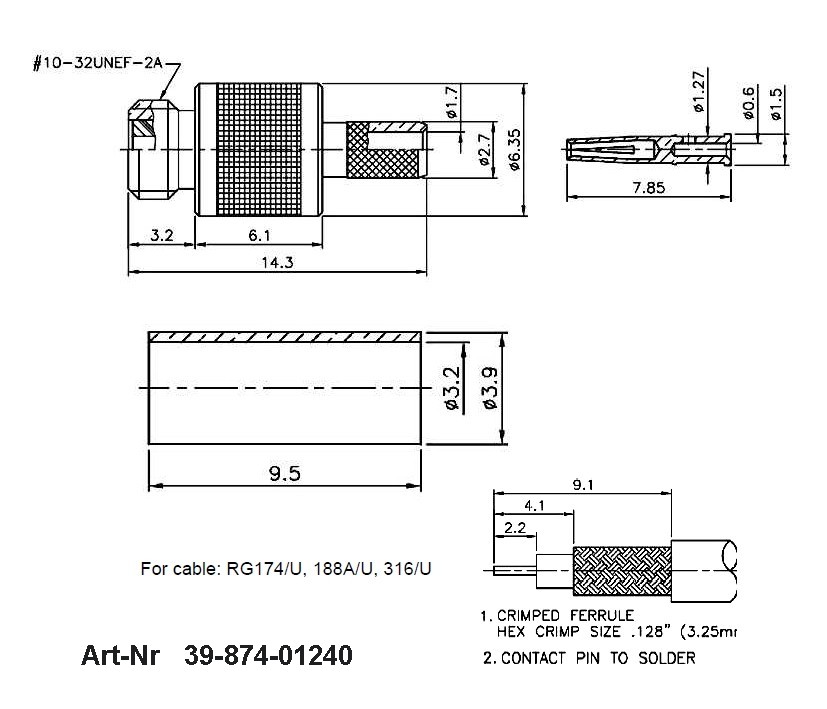

- Abmessungen siehe auch weitere Bilder
- Außengewinde 10-32 UNF-2A
- Innen-Stiftdurchmesser: 0,6mm ( zum löten oder crimpen )
- Crimphülse Aussendurchmesser: 3,9mm
- Crimphülse Innendurchmesser: 3,2mm / Länge: 9,5mm
- Der Durchmesser der zu crimpenden Hülse multipliziert mit 0,128 ergibt den geeigneten Durchmesser des Hexagons (HEX)
- Berechnung wie folgt Crimphülse Aussendurchmesser: 3,25mm ( Zange mit Aufdruck 0,128zoll )
- Angabe auf Basis RG174 Koaxkabel = Zange mit Aufdruck 0,128"
- Toleranz DIN ISO 2768-mK
- Kupplungsbausatz: 5-teilig
passende Zubehör optional erhältlich :
- Bst Nr 97-905-05000 = Crimpzange mit 7-Presskerben z.B. Koax RG174/RG179/RG188/316
- Bst Nr 39-874-01200 = Microdot Stecker vergoldet gerade für Koax RG174U / RG178 / RG188AU / RG316U
- Bst Nr 39-874-01250 = Microdot Stecker vergoldet 90° gewinkelt für Koax RG174U / RG178 / RG188AU / RG316U
- Bst Nr 39-874-01240 = Microdot Kupplung vergoldet ( Kabelkupplung ) für Koax RG174U / RG178 / RG188AU / RG316U
- Bst Nr 42-710-00145 = 100m Koaxkabel RG-174 mit 50ohm 2,8mm Black Bundware
