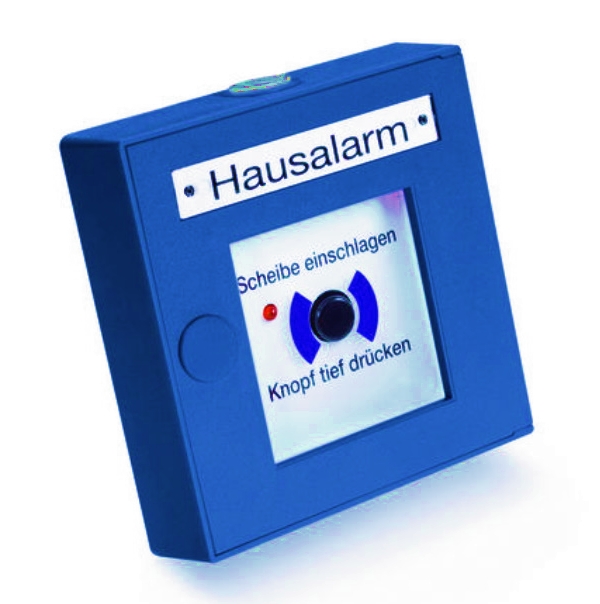

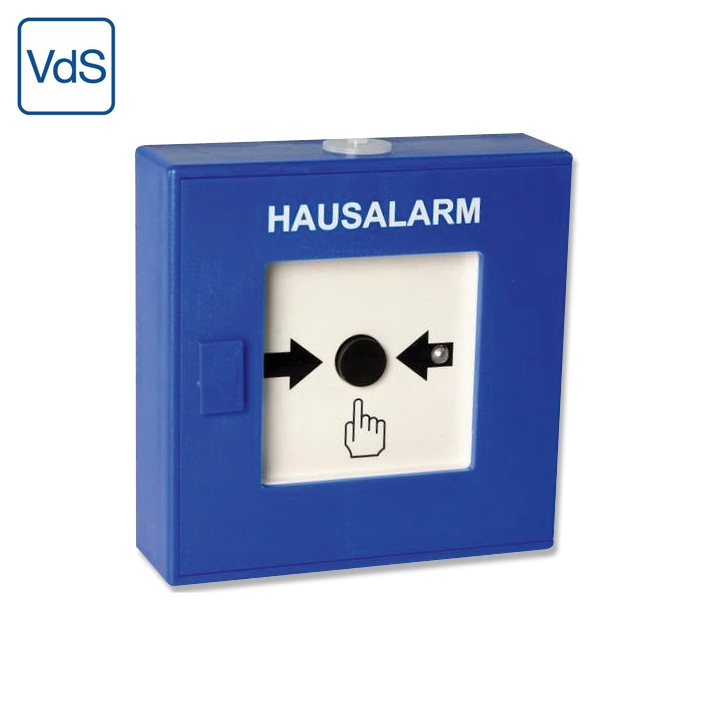

Hausalarm Alarmtaster BLAU EN60849 125x125x37mm

Hausalarm Aufputz Blau mit Glas, Alarmtaster mit Arretierung125x125x37mm

Alarmtaster, Hausalarm, Druckknopfmelder, Notfallmelder, Hausfeuermelder, Handfeuermelder Hausalarm mit LED nach EN 60849 zur manuellen Alarmauslösung und zum Verbinden mit einer BMZ oder auch zum starten von Notdurchsagen, Sirenen, Alarmlicht, Wählgeräten, Zeitrelais usw.

• VdS-anerkannt
• Zum Anschluß an alle gängigen Brandmeldezentralen mit Grenzwertmeldertechnik nach EN54-11 Typ-B
• Zum Anschluß an Zeitrelais mit optionalen Sirenen Alarmlichter etc.
• Erfüllung aller einschlägigen Normen und Vorschriften
• Automatisches Rückstellen des Druckknopfes beim Öffnen oder Schließen der Tür
• Tür mit großem Öffnungswinkel (>180°)
• Formstabiles Gehäuse
• Problemlose Montage mit beliebiger Leitungszuführung
• Schnelle Orientierung für Einsatzkräfte und Servicepersonal
• Für den Innenbereich geeignet
• Indirekte Auslösung
• Einsetzbar 12V/24VDC bis DC 30 V für Gebäudeleittechnik
• Für AP- und UP-Leitungseinführung
• Arretierung des Druckknopfes nach Alarmauslösung
• Rückstellung automatisches Rückstellen des Druckknopfes beim Öffnen oder Schließen der Tür
• LED Anzeige-LED für Alarm oder zur Inspektionsauswertung

Technische Daten:

• Manuelle Alarmauslösung mittels Knopf unter Scheibe
• Kontakt = Microschalter mit Arretierung ( Türe Auf-Zu dann zurückgesetzt )
• Kontaktart zwischen Pin3+4 = Öffnerkontakt
• (PS: kann auch als Schliesserkontakt umgebaut werden, hierzu muß ein Lötkontakt eingebracht werden )
• Farbe Gehäuse Blau
• Material ABS-Kunststoff
• VDS anerkannt Nr G295029
• Stromversorgung der LED 12-28V DC 5mm LED Rot 7-20mA
• Stromentnahme: Ruhezustand <1mA bei Alarm 7-20mA
• Kabeleingänge: rückseitig, oben oder unten
• Schutzgrad IP42
• Zul. Einsatztemperatur -10 °C bis +50 °C
• Abmessungen 125 x 125 x 37 mm
• Gewicht 200 g
• Anschlüsse Schraubklemmanschlüsse
• Lieferung inkl. blauem Schlüssel aus Kunststoff
• Optional erhältlich ist auch ein Metallschlüssel = Bst Nr 95-837-00875

Lieferumfang: mit Kunststoff-Schlüsselund Anleitung

Allgemeine Zusatzinfos :

• Interner Mikrotaster ( Öffner/Schlieserkontakt = Wechslerkontakt )

1. Lieferzustand ist immer ( Öffner = Kontakt geschlossen Pin3+4 wenn Knopf nicht gedrückt ist )
2. Wenn Knopf gedrückt ist, ist er Automatisch fest arretiert und der Kontakt zwischen Oin3+4 ist dann unterbrochen
3. Wenn auf Pin1 ( Plus ) und Pin-3 ( Minus ) angeschlosesn ist leuchtet die LED rot ( Nicht blinkend ) Vorausetzung hierfür ist das der Knopf gedrückt wurde
4. Wenn der Knopf wieder frei gegeben wurde ( Türe auf und zu ) dann ist die integrierte LED aus
5. Der integrierte Microtaster kann auch als Schliesser umfunktioniert werden. Hierzu muß auf der Platine am Aufdruck ( Ruhe ) unterbrochen werden und beim Aufdruck ( Arbeit ) eine kleine Brücke eingelötet werden.

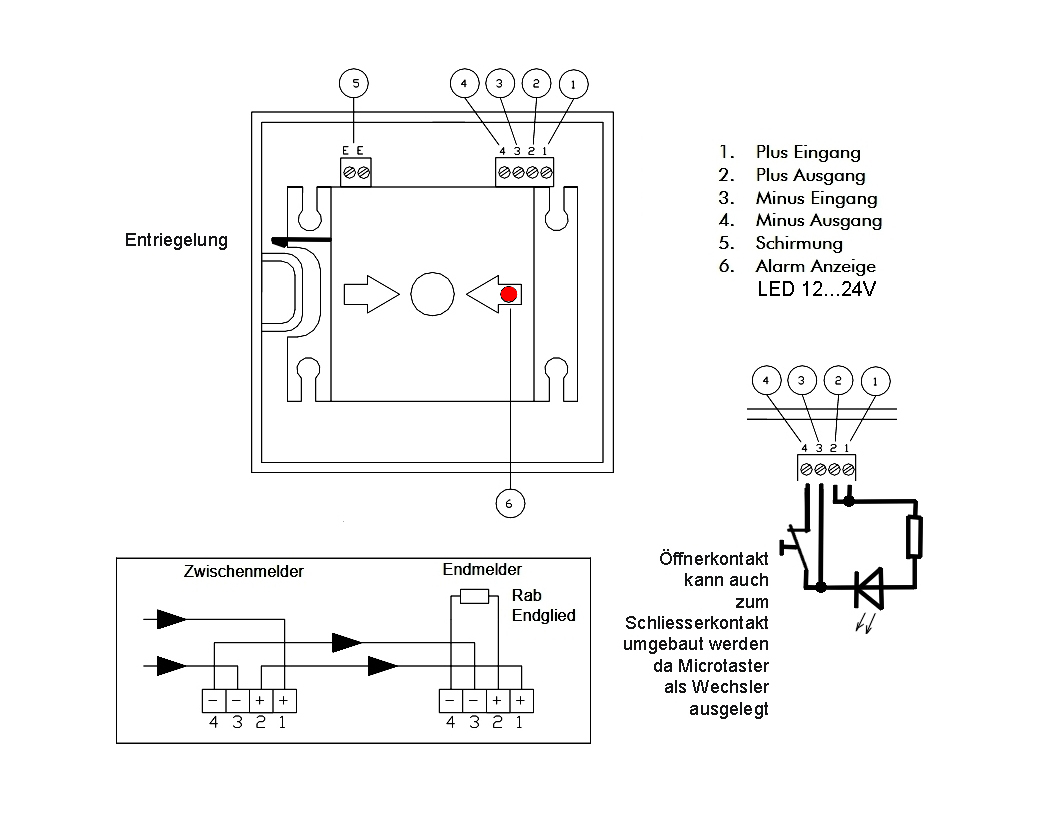

6. Dieser Melder kann als Endmelder oder auch Zwischenmelder verwendet werden ( siehe Beschaltung Schaltplan )

• Alle Modelle verfügen über einen 1KOhm Alarmwiderstand und sind ausschließlich für die Montage in trockenen Räumen konzipiert.
• Jeder Melder wird mit 2 Adern eines Brandmeldekabels IY(ST)Y 2x2x0,8 an die jeweilige Grenzwertgruppe einer BMZ angeschlossen.
• Alle Melder werden normal in Reihe geklemmt. Der letzte Melder einer Linie muss mit einem Abschlusswiderstand abgeschlossen werden bei der Verbindung mit einer BMZ
• Der Wert des Abschlusswiderstands ist von der jeweiligen BMZ abhängig.
• Beispiel: Brandmeldezentralen von div Herstellern benötigen beispielsweise einen R-ab von 6,8 KOhm
• Es sollte einmal jährlich eine Wartung erfolgen, dabei darf die interne Verdrahtung nicht verändert werden.

Zusatzinfo passende BMZ = Meldezentralen bei uns auch erhältlich

• Bst NR 79-100-00204 = Meldezentrale BMZ  4-Linien je max 32Melder ( Aufputz Rot LCD )
• Bst NR 79-100-00208 = Meldezentrale BMZ  8-Linien je max 32Melder ( Aufputz Rot LCD )
• Bst NR 79-100-00215 = Zubehör für BMZ = LAN IP RJ45 PC Zugriff ( fals benötigt )

Optional auch erhältlich z.B. je nach Einsatzzweck

• Bst Nr 95-837-00881 = Ersatzscheiben optional als Ersatzteil erhältlich =  ( 10er Pack )
• Bst Nr 47-900-00360 = Zeitrelais mit 10-Funktionen
• Bst Nr 93-807-03030 = 230V Netzteil 12V DC 30W
• Bst Nr 93-807-03025 = 230V Netzteil 24V DC 30W
• Bst Nr 66-860-02005 = DC-USV von 230V auf 12V 2,5A ohne Akku
• Bst Nr 66-860-02100 = DC-USV von 230V auf 12V 10A ohne Akku
• Bst Nr 79-222-00014 = 12/24V Sirene Rot mit 32 versch. Tönen und Blinklicht
• Bst Nr 79-222-00011 = 24V/230V Sirene Rot mit 32 versch. Tönen
• Bst Nr 79-222-00012 = 24V/230V Sirene Weiss mit 32 versch. Tönen
• Bst Nr 79-222-00035 = 12/24V Sirene Rot mit 32 versch. Tönen
• Bst Nr 79-222-00030 = 12/24V Sirene Weiss mit 32 versch. Tönen
• Bst Nr 76-881-00600 = Telefon-Wählgerät TAE A/B analog von Terxon ( 4-Tel-Nr / 4xText max 40Sek / 4x Input )
• Bst Nr 76-881-00825 = Telefon-Wählgerät TAE A/B analog von Indexa  ( 9-Tel-Nr / 2xText max 20Sek / 2x Input )
• Bst Nr 76-881-00820 = Telefon-Wählgerät GSM ( ohne SIMM ) von Indexa  ( 9-Tel-Nr / 2xText max 20Sek / 2x Input )
• Bst Nr 76-881-00840 = Telefon-Wählgerät GSM ( ohne SIMM ) von ELDES  ( 3-Tel-Nr / nur SMS 5-Nachr / keine Text / 3x Input )
