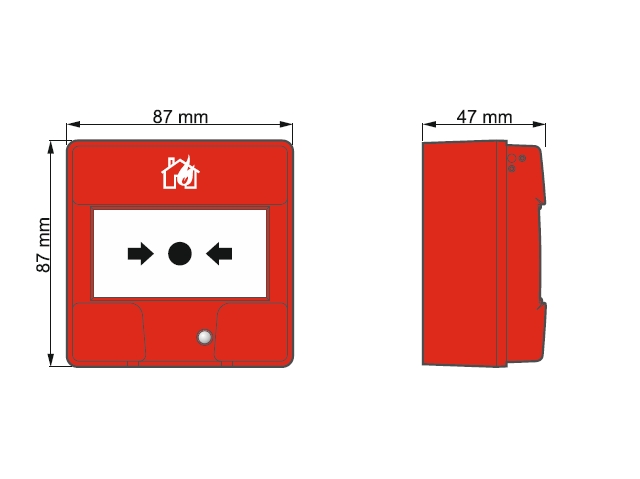

Hausalarm AP UP Alarmtaster Feuer Brand ROT EN54-11 87x87x47mm Handfeuermelder

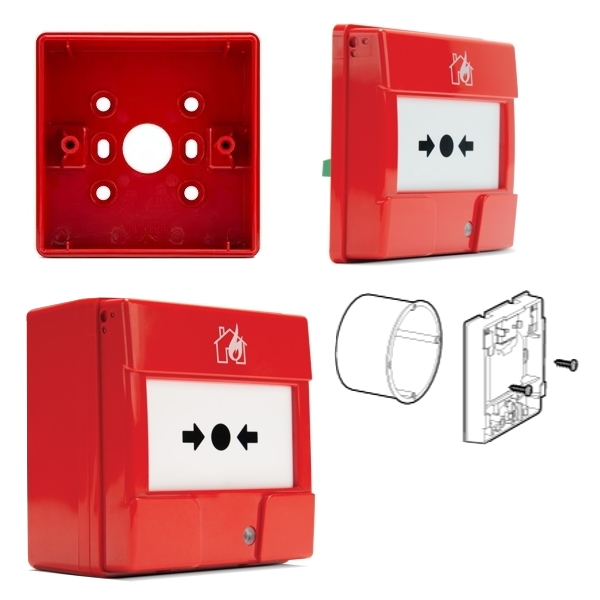

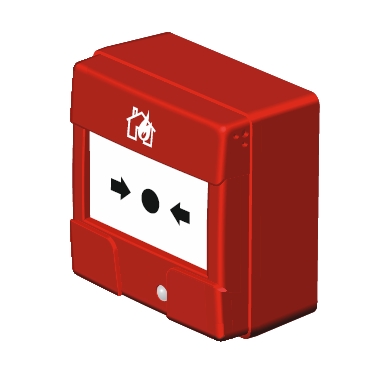

Handfeuermelder bzw. Handbrandmelder Aufputz ROT Alarmtaster mit Arretierung Outdoor Der IP66 Outdoor Handmelder bzw. Brand- bzw. Feuermelder dient zur Auslösung eines verifizierten Brandalarms. Bei einem Brand wird die Scheibe des Melders eingeschlagen und danach der Knopf betätigt ( daher auch Druckknopfmelder). Im Gegensatz zu automatischen Meldern wird hier von Hand ausgelöst, der Alarm gilt also als "falschalarmsicher". Der Handfeuermelder muss gut sichtbar angebracht werden, frei zugänglich, ausreichend beleuchtet, im Bedarfsfall durch ein zusätzliches Hinweisschild gekennzeichnet und so installiert sein, dass sich der Druckknopf ca. 1,40m (+/- 200mm) über dem Fußboden befindet. Der Handfeuermelder informiert die Personen im Objekt über Brandausbruch und löst einen Internalarm aus. volle Übereinstimmung mit den Anforderungen der Norm EN54-11 mechanischer Alarmknopf auswechselbare Glasscheibe oder wiederverwendbare Plastikscheibe LED zur Signalisierung der Branderkennung Arretierhebel zur Rückstellung des Melders Handmelder für den Innenbereich EN54-11 zertifiziert Typ A (direkte Auslösung) wahlweise mit Glas- oder Kunststoffscheibe Schlüssel zum Testen, Rückstellen und Öffnen Das Einschlagen der Scheibe und Drücken des Schalters löst einen Alarm aus.  Die rote LED fängt an zu leuchten. Um den Melder zurückzustellen verwenden Sie den beiligenden speziellen Schlüssel.  Technische Daten: Farbe ROT  Einsatz typisch OUTDOOR ( Außenbereiche )  Abmessungen B x H x T 87 x 87 x 58mm Schutzklasse IP66 Outdoor  Spannungsversorgung 12V/24V typisch ( Range 9 bis 30VDC ) Stromaufnahme max 41mA ( LED )  Ruhestromaufnahme 0mA Max. Luftfeuchtigkeit 95% Betriebstemperatur -25 bis +70 °C Zertifikate EN 54-11:2001 + A1:2005 Der Handfeuermelder erfüllt die grundlegenden Anforderungen der EG-Richtlinien: CPD 89/106/EWG über Bauprodukte; EMC 2004/108/WE über elektromagnetische Verträglichkeit Zusatinfo Ersatzschlüssel sind ebenso erhältlich    Bst-Nr  95-837-00876 = 10er Pack Ersatzschlüssel für Handmelder  Zusatzinfo erhältlich in 2 verschiedenen Ausführungen  Bst NR 95-837-00860 = Indoor Version IP24 für den Innenbereich ( -5°C .....+55°C ) Bst NR 95-837-00870 = Outdoor Version IP66 für den Außenbereich ( -25°C ......+70°C )  Zusatzinfo passende BMZ = Brandmeldezentralen bei uns erhältlich  Bst NR 79-100-00204 = Brandmeldezentrale BMZ  4-Linien je max 32Melder ( Aufputz Rot LCD )  Bst NR 79-100-00208 = Brandmeldezentrale BMZ  8-Linien je max 32Melder ( Aufputz Rot LCD )  Bst NR 79-100-00215 = Zubehör für BMZ = LAN IP RJ45 PC Zugriff ( fals benötigt )     Weiteres Zubehör z.B. Elektromagnet Haltemagnet für Türen zu im Brandschutzfall  Bst Nr 47-790-00601 = Für Brandschutz und ähnliche Anwendungen Elektrischer Türhalter bis 50Kg Haltekraft 12V 24V Elektromagnet Haltemagnet Bst Nr 95-837-00605 = Für Brandschutz und ähnliche Anwendungen Elektrischer Türhalter bis 61Kg Haltekraft 24V Elektromagnet Haltemagnet

Handfeuermelder bzw. Handbrandmelder Aufputz ROT Alarmtaster mit Arretierung Indoor Der Indoor Handmelder bzw. Brand- bzw. Feuermelder dient zur Auslösung eines verifizierten Brandalarms. Bei einem Brand wird die Scheibe des Melders eingeschlagen und danach der Knopf betätigt ( daher auch Druckknopfmelder). Im Gegensatz zu automatischen Meldern wird hier von Hand ausgelöst, der Alarm gilt also als "falschalarmsicher". Der Handfeuermelder muss gut sichtbar angebracht werden, frei zugänglich, ausreichend beleuchtet, im Bedarfsfall durch ein zusätzliches Hinweisschild gekennzeichnet und so installiert sein, dass sich der Druckknopf ca. 1,40m (+/- 200mm) über dem Fußboden befindet. Der Handfeuermelder informiert die Personen im Objekt über Brandausbruch und löst einen Internalarm aus. volle Übereinstimmung mit den Anforderungen der Norm EN54-11 mechanischer Alarmknopf auswechselbare Glasscheibe oder wiederverwendbare Plastikscheibe LED zur Signalisierung der Branderkennung Arretierhebel zur Rückstellung des Melders Handmelder für den Innenbereich EN54-11 zertifiziert Typ A (direkte Auslösung) wahlweise mit Glas- oder Kunststoffscheibe Schlüssel zum Testen, Rückstellen und Öffnen Das Einschlagen der Scheibe und Drücken des Schalters löst einen Alarm aus.  Die rote LED fängt an zu leuchten. Um den Melder zurückzustellen verwenden Sie den beiligenden speziellen Schlüssel.  Technische Daten: Farbe ROT  Einsatz typisch INDOOR ( Innenräume )  Abmessungen B x H x T 87 x 87 x 53 mm Schutzklasse IP 24D Spannungsversorgung 12V/24V typisch ( Range 9 bis 30VDC ) Stromaufnahme max 41mA ( LED )  Ruhestromaufnahme 0mA Max. Luftfeuchtigkeit 95% Betriebstemperatur -5 bis +55 °C Zertifikate EN 54-11:2001 + A1:2005 Der Handfeuermelder erfüllt die grundlegenden Anforderungen der EG-Richtlinien: CPD 89/106/EWG über Bauprodukte; EMC 2004/108/WE über elektromagnetische Verträglichkeit Zusatinfo Ersatzschlüssel sind ebenso erhältlich Bst-Nr  95-837-00876 = 10er Pack Ersatzschlüssel für Handmelder  Zusatzinfo erhältlich in 2 verschiedenen Ausführungen  Bst NR 95-837-00860 = Indoor Version IP24 für den Innenbereich ( -5°C .....+55°C ) Bst NR 95-837-00870 = Outdoor Version IP66 für den Außenbereich ( -25°C ......+70°C )  Weiteres Zubehör z.B. Elektromagnet Haltemagnet für Türen zu im Brandschutzfall  Bst Nr 47-790-00601 = Für Brandschutz und ähnliche Anwendungen Elektrischer Türhalter bis 50Kg Haltekraft 12V 24V Elektromagnet Haltemagnet Bst Nr 95-837-00605 = Für Brandschutz und ähnliche Anwendungen Elektrischer Türhalter bis 61Kg Haltekraft 24V Elektromagnet Haltemagnet Zusatzinfo passende BMZ = Brandmeldezentralen bei uns erhältlich  Bst NR 79-100-00204 = Brandmeldezentrale BMZ  4-Linien je max 32Melder ( Aufputz Rot LCD )  Bst NR 79-100-00208 = Brandmeldezentrale BMZ  8-Linien je max 32Melder ( Aufputz Rot LCD )  Bst NR 79-100-00215 = Zubehör für BMZ = LAN IP RJ45 PC Zugriff ( fals benötigt )

Hausalarm AMOKALARM Aufputz GELB mit Glas, Alarmtaster mit Arretierung 125x125x37mm Der Handmelder dient der manuellen Alarmauslösung im Amokfall und erfüllt alle einschlägigen Normen und Vorschriften. Das solide Kunststoffgehäuse ist mit einer austauschbaren Glasscheibe zum Schutz gegen Fehlbetätigung ausgestattet. Bei der Auslösung bricht diese Scheibe und der darunterliegende Taster kann betätigt werden. Der Alarmkontakt ist als Schließer ausgeführt und erlaubt eine Anschaltung an verschiedenen Systemen. Hergestellt nach DIN EN54-11Der Melder wird in einer Höhe von 1,40m +/- 20cm über dem Boden gut sichtbar montiert. Erfüllung aller einschlägigen Normen und Vorschriften Automatisches Rückstellen des Druckknopfes beim Öffnen oder Schließen der Tür Tür mit großem Öffnungswinkel (>180°) Formstabiles Gehäuse Problemlose Montage mit beliebiger Leitungszuführung Schnelle Orientierung für Einsatzkräfte und Servicepersonal Für den Innenbereich geeignet Indirekte Auslösung Einsetzbar 12V/24VDC bis DC 30 V für Gebäudeleittechnik Für AP- und UP-Leitungseinführung Arretierung des Druckknopfes nach Alarmauslösung Rückstellung automatisches Rückstellen des Druckknopfes beim Öffnen oder Schließen der Tür LED Anzeige = LED für Alarm oder zur Inspektionsauswertung Technische Daten:  universeller Handmelder Amok-Alarm   Hergestellt nach DIN EN54-11 universelle Einsatzmöglichkeiten Rückstellung über beiliegenden Schlüssel Schutzklappe gegen Fehlbedienung VdS-zertifiziert stabiles ABS-Gehäuse Problemlose Montage mit beliebiger Leitungszuführung Abmessungen B x H x T 125 x 125 x 37mm Auslösekriterien Druckknopf: Microschalter Besonderheiten Beschriftung: Amok-Alarm Farbe Felb RAL1018 Gewicht 200gr Material-Gehäuse: ABS Kunststoff Schutzklappe: Polycarbonat Echte Glasscheibe = 60x60x0,6mm Montage Aufputz im Innenraum Schutzklasse IP42 Spannungsversorgung 12-24V DC Stromaufnahme 7mA im Alarmfall Widerstand 1KOhm Alarmwiderstand integriert VdS-zertifiziert VdS-Nr.: G 29-5029 CPD-Zertifikat = 0786-CPD-20458 / Norm: EN54-11 Lieferung inkl. gelbem Schlüssel Optional erhältlich ist auch ein Metallschlüssel = Bst Nr 95-837-00875 Zusatzinfo passende BMZ = Meldezentralen bei uns auch erhältlich  Bst NR 79-100-00204 = Meldezentrale BMZ  4-Linien je max 32Melder ( Aufputz Rot LCD )  Bst NR 79-100-00208 = Meldezentrale BMZ  8-Linien je max 32Melder ( Aufputz Rot LCD )  Bst NR 79-100-00215 = Zubehör für BMZ = LAN IP RJ45 PC Zugriff ( fals benötigt )     Optional auch erhältlich z.B. je nach Einsatzzweck   Bst Nr 47-900-00360 = Zeitrelais mit 10-Funktionen  Bst Nr 93-807-03030 = 230V Netzteil 12V DC 30W Bst Nr 93-807-03025 = 230V Netzteil 24V DC 30W Bst Nr 66-860-02005 = DC-USV von 230V auf 12V 2,5A ohne Akku Bst Nr 66-860-02100 = DC-USV von 230V auf 12V 10A ohne Akku Bst Nr 79-222-00014 = 12/24V Sirene Rot mit 32 versch. Tönen und Blinklicht Bst Nr 79-222-00011 = 24V/230V Sirene Rot mit 32 versch. Tönen  Bst Nr 79-222-00012 = 24V/230V Sirene Weiss mit 32 versch. Tönen   Bst Nr 79-222-00035 = 12/24V Sirene Rot mit 32 versch. Tönen Bst Nr 79-222-00030 = 12/24V Sirene Weiss mit 32 versch. Tönen Bst Nr 76-881-00600 = Telefon-Wählgerät TAE A/B analog von Terxon ( 4-Tel-Nr / 4xText max 40Sek / 4x Input ) Bst Nr 76-881-00825 = Telefon-Wählgerät TAE A/B analog von Indexa  ( 9-Tel-Nr / 2xText max 20Sek / 2x Input )  Bst Nr 76-881-00820 = Telefon-Wählgerät GSM ( ohne SIMM ) von Indexa  ( 9-Tel-Nr / 2xText max 20Sek / 2x Input )  Bst Nr 76-881-00840 = Telefon-Wählgerät GSM ( ohne SIMM ) von ELDES  ( 3-Tel-Nr / nur SMS 5-Nachr / keine Text / 3x Input )

Hausalarm Aufputz Blau mit Glas, Alarmtaster mit Arretierung125x125x37mm Alarmtaster, Hausalarm, Druckknopfmelder, Notfallmelder, Hausfeuermelder, Handfeuermelder Hausalarm mit LED nach EN 60849 zur manuellen Alarmauslösung und zum Verbinden mit einer BMZ oder auch zum starten von Notdurchsagen, Sirenen, Alarmlicht, Wählgeräten, Zeitrelais usw. VdS-anerkannt  Zum Anschluß an alle gängigen Brandmeldezentralen mit Grenzwertmeldertechnik nach EN54-11 Typ-B Zum Anschluß an Zeitrelais mit optionalen Sirenen Alarmlichter etc.  Erfüllung aller einschlägigen Normen und Vorschriften Automatisches Rückstellen des Druckknopfes beim Öffnen oder Schließen der Tür Tür mit großem Öffnungswinkel (>180°) Formstabiles Gehäuse Problemlose Montage mit beliebiger Leitungszuführung Schnelle Orientierung für Einsatzkräfte und Servicepersonal Für den Innenbereich geeignet Indirekte Auslösung Einsetzbar 12V/24VDC bis DC 30 V für Gebäudeleittechnik Für AP- und UP-Leitungseinführung Arretierung des Druckknopfes nach Alarmauslösung Rückstellung automatisches Rückstellen des Druckknopfes beim Öffnen oder Schließen der Tür LED Anzeige-LED für Alarm oder zur Inspektionsauswertung Technische Daten: Manuelle Alarmauslösung mittels Knopf unter Scheibe Kontakt = Microschalter mit Arretierung ( Türe Auf-Zu dann zurückgesetzt ) Kontaktart zwischen Pin3+4 = Öffnerkontakt (PS: kann auch als Schliesserkontakt umgebaut werden, hierzu muß ein Lötkontakt eingebracht werden ) Farbe Gehäuse Blau Material ABS-Kunststoff VDS anerkannt Nr G295029 Stromversorgung der LED 12-28V DC 5mm LED Rot 7-20mA Stromentnahme: Ruhezustand <1mA bei Alarm 7-20mA Kabeleingänge: rückseitig, oben oder unten  Schutzgrad IP42 Zul. Einsatztemperatur -10 °C bis +50 °C Abmessungen 125 x 125 x 37 mm Gewicht 200 g Anschlüsse Schraubklemmanschlüsse Lieferung inkl. blauem Schlüssel aus Kunststoff  Optional erhältlich ist auch ein Metallschlüssel = Bst Nr 95-837-00875 Lieferumfang: mit Kunststoff-Schlüsselund Anleitung Allgemeine Zusatzinfos : Interner Mikrotaster ( Öffner/Schlieserkontakt = Wechslerkontakt ) Lieferzustand ist immer ( Öffner = Kontakt geschlossen Pin3+4 wenn Knopf nicht gedrückt ist ) Wenn Knopf gedrückt ist, ist er Automatisch fest arretiert und der Kontakt zwischen Oin3+4 ist dann unterbrochen Wenn auf Pin1 ( Plus ) und Pin-3 ( Minus ) angeschlosesn ist leuchtet die LED rot ( Nicht blinkend ) Vorausetzung hierfür ist das der Knopf gedrückt wurde Wenn der Knopf wieder frei gegeben wurde ( Türe auf und zu ) dann ist die integrierte LED aus Der integrierte Microtaster kann auch als Schliesser umfunktioniert werden. Hierzu muß auf der Platine am Aufdruck ( Ruhe ) unterbrochen werden und beim Aufdruck ( Arbeit ) eine kleine Brücke eingelötet werden. Dieser Melder kann als Endmelder oder auch Zwischenmelder verwendet werden ( siehe Beschaltung Schaltplan ) Alle Modelle verfügen über einen 1KOhm Alarmwiderstand und sind ausschließlich für die Montage in trockenen Räumen konzipiert. Jeder Melder wird mit 2 Adern eines Brandmeldekabels IY(ST)Y 2x2x0,8 an die jeweilige Grenzwertgruppe einer BMZ angeschlossen. Alle Melder werden normal in Reihe geklemmt. Der letzte Melder einer Linie muss mit einem Abschlusswiderstand abgeschlossen werden bei der Verbindung mit einer BMZ Der Wert des Abschlusswiderstands ist von der jeweiligen BMZ abhängig. Beispiel: Brandmeldezentralen von div Herstellern benötigen beispielsweise einen R-ab von 6,8 KOhm Es sollte einmal jährlich eine Wartung erfolgen, dabei darf die interne Verdrahtung nicht verändert werden. Zusatzinfo passende BMZ = Meldezentralen bei uns auch erhältlich  Bst NR 79-100-00204 = Meldezentrale BMZ  4-Linien je max 32Melder ( Aufputz Rot LCD )  Bst NR 79-100-00208 = Meldezentrale BMZ  8-Linien je max 32Melder ( Aufputz Rot LCD )  Bst NR 79-100-00215 = Zubehör für BMZ = LAN IP RJ45 PC Zugriff ( fals benötigt )     Optional auch erhältlich z.B. je nach Einsatzzweck   Bst Nr 95-837-00881 = Ersatzscheiben optional als Ersatzteil erhältlich =  ( 10er Pack )  Bst Nr 47-900-00360 = Zeitrelais mit 10-Funktionen  Bst Nr 93-807-03030 = 230V Netzteil 12V DC 30W Bst Nr 93-807-03025 = 230V Netzteil 24V DC 30W Bst Nr 66-860-02005 = DC-USV von 230V auf 12V 2,5A ohne Akku Bst Nr 66-860-02100 = DC-USV von 230V auf 12V 10A ohne Akku Bst Nr 79-222-00014 = 12/24V Sirene Rot mit 32 versch. Tönen und Blinklicht Bst Nr 79-222-00011 = 24V/230V Sirene Rot mit 32 versch. Tönen  Bst Nr 79-222-00012 = 24V/230V Sirene Weiss mit 32 versch. Tönen   Bst Nr 79-222-00035 = 12/24V Sirene Rot mit 32 versch. Tönen Bst Nr 79-222-00030 = 12/24V Sirene Weiss mit 32 versch. Tönen Bst Nr 76-881-00600 = Telefon-Wählgerät TAE A/B analog von Terxon ( 4-Tel-Nr / 4xText max 40Sek / 4x Input ) Bst Nr 76-881-00825 = Telefon-Wählgerät TAE A/B analog von Indexa  ( 9-Tel-Nr / 2xText max 20Sek / 2x Input )  Bst Nr 76-881-00820 = Telefon-Wählgerät GSM ( ohne SIMM ) von Indexa  ( 9-Tel-Nr / 2xText max 20Sek / 2x Input )  Bst Nr 76-881-00840 = Telefon-Wählgerät GSM ( ohne SIMM ) von ELDES  ( 3-Tel-Nr / nur SMS 5-Nachr / keine Text / 3x Input )

Hausalarm Aufputz Blau mit Scheibe, Alarmtaster mit Arretierung 135x135x37mm Alarmtaster, Hausalarm, Druckknopfmelder, Notfallmelder, Hausfeuermelder, Handfeuermelder Hausalarm mit LED nach EN60849 zur manuellen Alarmauslösung und zum Verbinden mit einer BMZ oder auch zum starten von Notdurchsagen, Sirenen, Alarmlicht, Wählgeräten, Zeitrelais usw.  Zum Anschluß an alle gängigen Brandmeldezentralen mit Grenzwertmeldertechnik nach EN54-11 Typ-B oder auch zum Universellen Anschluß an Zeitrelais mit optionalen Sirenen Alarmlichter etc. Für den Innenbereich geeignet Indirekte Auslösung Druckknopfmechanik zur Auslösung eines manuellen Alarms Integrierte, von innen bedienbare Mechanik zum Rücksetzen des Melders Alarmanzeige mit roter LED Verschlossenes Kunststoffgehäuse Grenzwerttechnik in Anlehnung an DIN EN-54 Teil 11 zur manuellen Alarmauslösung Einsetzbar 12V/24VDC bis DC 30 V für Gebäudeleittechnik Zum Starten der abgelegten Notdurchsagen nach EN 60849 Für AP- und UP-Leitungseinführung Arretierung des Druckknopfes nach Alarmauslösung Rückstellung über optionalem Schlüssel ( 95-837-00875 ) Rote Anzeige-LED für Alarm oder zur Inspektionsauswertung Integrierte Schaltung zur automatischen Funktionsüberwachung NC/NO-Zweitkontakt vorhanden Technische Daten: Druckknopfmechanik zur Auslösung eines manuellen Alarms Montage Aufputz meist im Innenraum oder ueberdachten Aussenbereich Nennwert nach EN 60849 / Zertifikate DIN EN 12094-3 Typ manuelle Alarmauslösung Status-LED rot zur Alarmindikation Integrierte, von innen bedienbare Mechanik zum Rücksetzen des Melders Farbe Blau RAL-5005 Material ABS-Kunststoff Stromversorgung 12V/24V ( 9-30V ) Stromaufnahme LED 27mA im Alarmfall Kontakt 0-Ohm / 1-kOhm Der Widerstand kann ausgetauscht werden je Einsatz mit Krenzwertmodule z.B. 4,7K 5,6K 10K ( siehe Plan weitere Bilder ) Zul. Einsatztemperatur -20 °C bis +70 °C Schutzklasse IP42  Normen DIN EN 12094-3  VdS-Anerkennung G208163 Abmessungen 135 x 135 x 37 mm Gewicht 232 g Anschlüsse Schraubklemmanschlüsse Lieferung ohne Schlüssel Optional erhältlich ist ein Metall-Schlüssel = Bst Nr 95-837-00875 Zusatzinfo passende BMZ = Meldezentralen bei uns auch erhältlich  Bst NR 79-100-00204 = Meldezentrale BMZ  4-Linien je max 32Melder ( Aufputz Rot LCD )  Bst NR 79-100-00208 = Meldezentrale BMZ  8-Linien je max 32Melder ( Aufputz Rot LCD )  Bst NR 79-100-00215 = Zubehör für BMZ = LAN IP RJ45 PC Zugriff ( fals benötigt )     Optional auch erhältlich z.B. je nach Einsatzzweck   Bst Nr 47-900-00360 = Zeitrelais mit 10-Funktionen  Bst Nr 93-807-03030 = 230V Netzteil 12V DC 30W Bst Nr 93-807-03025 = 230V Netzteil 24V DC 30W Bst Nr 66-860-02005 = DC-USV von 230V auf 12V 2,5A ohne Akku Bst Nr 66-860-02100 = DC-USV von 230V auf 12V 10A ohne Akku Bst Nr 79-222-00014 = 12/24V Sirene Rot mit 32 versch. Tönen und Blinklicht Bst Nr 79-222-00011 = 24V/230V Sirene Rot mit 32 versch. Tönen  Bst Nr 79-222-00012 = 24V/230V Sirene Weiss mit 32 versch. Tönen   Bst Nr 79-222-00035 = 12/24V Sirene Rot mit 32 versch. Tönen Bst Nr 79-222-00030 = 12/24V Sirene Weiss mit 32 versch. Tönen Bst Nr 76-881-00600 = Telefon-Wählgerät TAE Bst Nr 76-881-00810 = Telefon-Wählgerät GSM
