12V Massetrenner DCDC Konverter gegen Bildstörungen oder NF Störung DC Entstör-Filter

12V Massetrenner DCDC Konverter gegen Bildstörungen bei Kameratechnik oder Audiotechnik  Spannungs Isolator, um die Interferencen im HD Bild zu lösen, verursacht z.B. durch das Netzteil  Trennt die Masse des Netzeil bzw. der Stromzufuhr komplett.  Galvanisch getrennter DCDC Konverter auf ideal bei Problemen in der KFZ-Technik mit Masseproblemen  Ideal geeignet für aller Art von Audio- oder Kameratechnik egal ob AHD, CVI, TVI, SDI, CVBS, Abaloges FBAS Signal Eingang 12V DC ( Range +/-20% = 9,6...16Volt Automatische Anpassung )  Ausgang: 12Volt DC ( +/-5% )  Belastbarkeit 5Watt max 400mA  Eingangs-Verbinder = Hohlstecker-Buchse 5,5/2,1mm  Ausgangs-Verbinder = Hohlstecker 5,5/2,1mm  Abmessungen: 76mm × 22mm × 20mm  Länge mit Knickschutztüllen 108mm  Temperatur-Einsatzbereich: -30....+60°C Natürlich Universell Einsetzbar für div 12V DC Verbraucher bis 5Watt Leistung

DCDC Wandler 9-36V auf 12V 5A im vergossenem Gehäuse + Eingang: 9-36V Automatisch auf Ausgang: 12V max. 5A 60Watt DCDC Wandler Eingang: 9-36V auf 12V Leistung 5A = 60W Spannungskonstanter für 12Volt Verbraucher aller Art geschlossene Bauform ( Lochcase Gehäuse ) Innen komplett vergossen somit feuchtefest ausser der Schraubanschlüße  Eingang zu Ausgang galvanisch getrennt ( Trenntrafo / Massetrenner )  Gehäuse hat extra Klemme für Erdung ( ist NICHT mit Minus verbunden somit potentialfrei ) 5x Schraubanschlüsse ( IN +/- Out +/- / Case PE )  Halb gekapselt, Kühlung durch freie Luftkonvektion ultra kompakt und nur 25mm hoch Seriell und parallel Funktion für die Leistungserghöhung übe Diode am Ausgang siehe Plan  keine Mindestbelastung erforderlich Schutz: Kurzschluss, Überlast, Überspannung, Eingangsverpolung eingebaute Konstantstrombegrenzung-Schaltung LED-Anzeige für Einschalten Ideal auch für KFZ, Caravan, Bus-, Bahn-, Straßenbahn-, U-Bahn  nach EN50155 und EN45545-2 Bahnnorm u.a.  geeignet für raue und sehr staubige Umgebungen mit hohen vibrationen und extremen Temperaturen Technische Daten: Eingang: 9V...36V DC Gleichspannung ( Automatischer Weitbereicheingang auch 13,8V vom KFZ )  Somit geeignet von 9V auf 12V / 12V auf 12V / 13,8V auf 12V / 15V auf 12V / 24V auf 12V usw Ausgang: 12V DC Gleichspannung Belastbarkeit Ausgang: 5A 60Watt ( 0-5A keine Mindestbelastung erforderlich ) Überspannungsschutz Ausgang: 13,8-16,2V Wirkungsgrad: 92% Überlastschutz: 105...135% Ripple and Noise: 50mVpp Virationsfest bis 5G ( 10-500HZ ) IEC61373 Ein-/Ausgangsisolation 4000V DC Betriebstemperaturbereich: -40...+70°C Lüftfeuchte im Bereich 5-95% nicht kondensierend Abmessungen: L: 128mm B: 60mm H: 25mm Gewicht nur 0,29Kg Normen und Standards: EMC : EN55032 Class-A / EN55032 Class-B / EN6100-3-2 Class-A / EN6100-3-3 / ESD : EN61000-4-2 / EN61000-4-3 Level-X / EN61000-4-4 Level3+4 / EN6100-4-5 Level-3 / EN61000-4-6 Level-3 Railway : EN45545-2 Fire protection / EN 50155 / IEC60571 IEC61373 / EN50121-3-2 Safety : IEC60950-1 ( LVD ) Empfohlenes Zubehör fals benötigt ( ggf. Nummer unter Suche eingeben ) :  Bst Nr 52-625-00790 = Kunststoffgehäuse IP65 mit Gummidichtung 200x120x77mm Bst Nr 31-843-00115 = Kabel-Sicherungshalter für Eingang ATC Rot  Bst Nr 42-690-03050 = Kabelzugentlastung Einführung für Kabel 3-6,5mm  Bst Nr 42-690-03010 = Kabelzugentlastung Einführung für Kabel 4-10mm  Bst Nr   9-541-00310 = Schottky Diode 5A UF 0,67V ( nur benötigt bei parallel Schaltung mehrere DCDC Wandler )  Bst Nr   9-640-00352 = Trenndiode mit Schraubkontakten 120A UF 0,89V

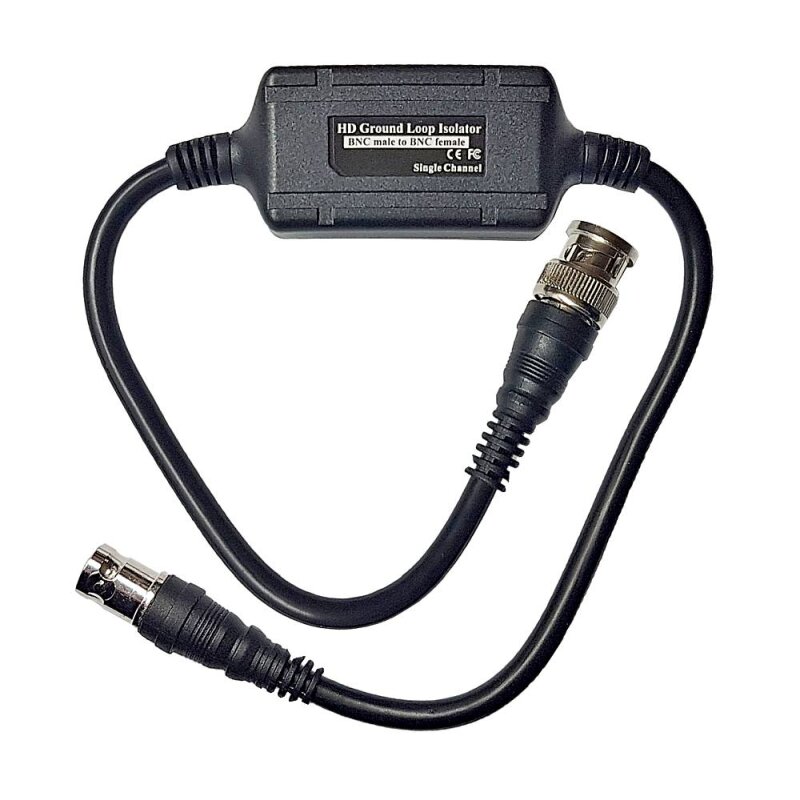

Kamera Signalentstörung / BNC-Massetrenner für die Signalentstörung. Ideal um ein Kamerasignal bzw. ein Videosignal zu entstören, Inteferenzen berseitigen Für AHD, CVI, TVI und CVBS (FBAS) Video-Signale  Das Problem: Verzerrungen im Monitorbild entstehen häufig dadurch, dass bei größeren Entfernungen der Kabel oder unterschiedliche Netzteile mit verschiedenenen Kreisläufen; also unterschiedliche Potentiale am Standort des Monitors oder auch Digitalrecorders, NVR usw. vorhanden sind. Eine weitere Störquelle sind oft Brummspannungen von andere Leitung die auf die Koaxleitung einwirkt.  Dieser Videosignal-Entstörtrafo wird einfach am Kameraausgang zwischen Kamera und Monitor, DVR, Videoserver bzw. Recorder gesteckt. Durch seine geringen Abmessungen lässt sich der Enstörer einfach in bereits vorhandene BNC-Videosysteme integrieren. Passiver HD-Massetrenner galvanische Trennung Enstörtrafo für Koaxialkabel  Für AHD, CVI, TVI und CVBS (FBAS analog) Video-Signale Unterstützt 2K, 1080P, 720P Auflösung Bis zu 200m Entfernung bei RG59 Koax ( getestet )  Bis zu 350m Entfernung bei RG-6 Koax ( getestet )  vermindert um bis zu 99% Interferenzen durch Entstörfiltertechnik mit reinem Video-Trenntrafo   Das Massesignal wir galvanisch getrennt zwischen dem Eingang-Ausgang  Keine Spannungsversorgung erforderlich Technische Daten: Videoeingang BNC Buchse 75-ohm Videoausgang BNC Stecker 75-ohm Für AHD, CVI, TVI und CVBS (FBAS Analoge) Video-Signale geeignet Frequenzbereich: 25-50Mhz  Isolationsspannung: 500VAC or 600Vdc min Isolation Widerstand > 1-Mohm  Ein-/Ausgangswiderstand Input-Output: 75-Ohm  Temperatureinsatzbereich : -20....+55°C  Abmessungen: 70  x 27 x 27mm Je nach schwere des Problemfall eine weitere Zusatzinformation von uns: Mit der Bst Nr 93-400-00850 gibt es einen 12V DC/DC Massetrenner der für den 12V Stromversorgungsweg ideal geignet ist, somit die ideale Kombination um solche Problem zu lösen.  Mit der Bst-Nr 79-224-02151 gibt es auch ein BNC-Signalfilter ( ohne Trennung Ein-Ausgang )

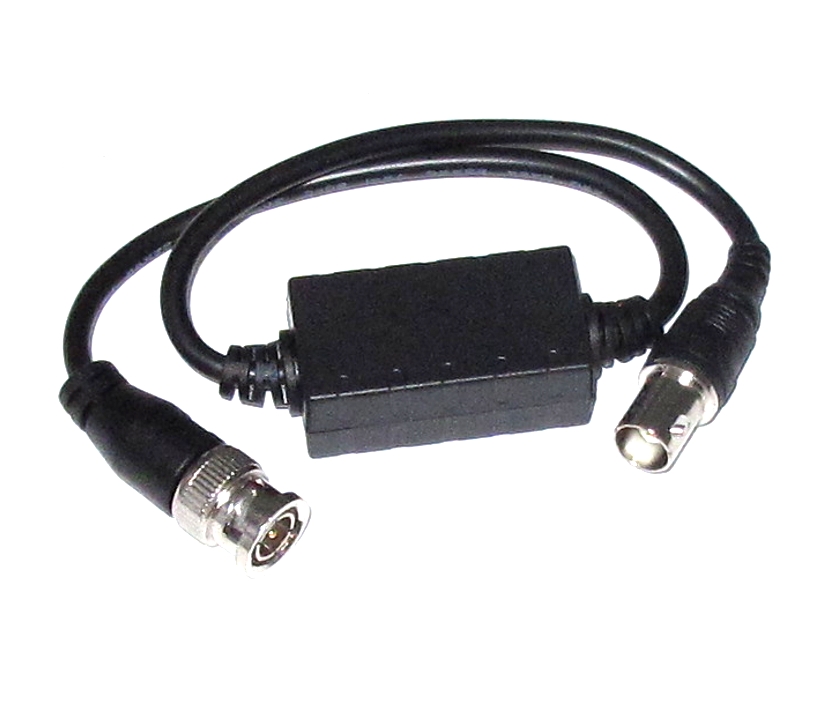

Kamera Signalentstörung / BNC-Massetrenner für die Signalentstörung. Ideal um ein Kamerasignal bzw. ein Videosignal zu entstören, Inteferenzen berseitigen Nur für CVBS ( FBAS ) analoge Videosignale bis 1000TVL  Das Problem: Verzerrungen im Monitorbild entstehen häufig dadurch, dass bei größeren Entfernungen der Kabel oder unterschiedliche Netzteile mit verschiedenenen Kreisläufen; also unterschiedliche Potentiale am Standort des Monitors oder auch Digitalrecorders, NVR usw. vorhanden sind. Eine weitere Störquelle sind oft Brummspannungen von andere Leitung die auf die Koaxleitung einwirkt.  Dieser Videosignal-Entstörtrafo wird einfach am Kameraausgang zwischen Kamera und Monitor, DVR, Videoserver bzw. Recorder gesteckt. Durch seine geringen Abmessungen lässt sich der Enstörer einfach in bereits vorhandene BNC-Videosysteme integrieren. Passiver Massetrenner galvanische Trennung Enstörtrafo für Koaxialkabel  Nur für CVBS ( FBAS analog ) Videosignale geeignet für Kameras bis 1000TVL Bis zu 200m Entfernung bei RG59 Koax ( getestet )  Bis zu 350m Entfernung bei RG-6 Koax ( getestet )   vermindert um bis zu 99% Interferenzen durch Entstörfiltertechnik mit reinem Video-Trenntrafo   Das Massesignal wir galvanisch getrennt zwischen dem Eingang-Ausgang  Keine Spannungsversorgung erforderlich Technische Daten: Videoeingang BNC Buchse 75-ohm Videoausgang BNC Stecker 75-ohm Nur für analoge CVBS ( FBAS ) Videosignale geeignet Impedanz: 75-Ohm Eingang / Ausgang Isolationsspannung: 600V Adapter Dämpfung ca. 0,5dB Isolation Widerstand > 1-Mohm  Ein-/Ausgangswiderstand Input-Output: 75-Ohm  Keine Spannungsversorgung erforderlich Temperatureinsatzbereich : -20....+55°C  Abmessungen: 73  x 28 x 21mm Je nach schwere des Problemfall eine weitere Zusatzinformation von uns: Mit der Bst Nr 93-400-00850 gibt es einen 12V DC/DC Massetrenner der für den 12V Stromversorgungsweg ideal geignet ist, somit die ideale Kombination um solche Problem zu lösen.  Mit der Bst-Nr 79-224-02151 gibt es auch ein BNC-Signalfilter ( ohne Trennung Ein-Ausgang )

Kamera Signalentstörung / BNC-Signalentstörung. Ideal um ein Kamerasignal bzw. ein Videosignal zu entstören, Inteferenzen berseitigen Für AHD, CVI, TVI und CVBS (FBAS) Video-Signale  Das Problem: Verzerrungen im Monitorbild entstehen häufig dadurch, dass bei größeren Entfernungen der Kabel oder unterschiedliche Netzteile mit verschiedenenen Kreisläufen; also unterschiedliche Potentiale am Standort des Monitors oder auch Digitalrecorders, NVR usw. vorhanden sind. Eine weitere Störquelle sind oft Brummspannungen von andere Leitung die auf die Koaxleitung einwirkt.  Dieser Videosignal-Entstörtrafo wird einfach am Kameraausgang zwischen Kamera und Monitor, DVR, Videoserver bzw. Recorder gesteckt und filtert so das Störsignal zu 97% aus dem Videosignal heraus. Durch seine geringen Abmessungen lässt sich der Enstörer einfach in bereits vorhandene Videosysteme integrieren. Passiver HD-Enstörtrafo für Koaxialkabel  Für AHD, CVI, TVI und CVBS (FBAS analog) Video-Signale Unterstützt 4K, 2K, 1080P, 720P Auflösung Bis zu 200m Entfernung bei RG59 Koax ( getestet )  Bis zu 350m Entfernung bei RG-6 Koax ( getestet )   vermindert um bis zu 97% Interferenzen durch Entstörfiltertechnik mit LC-Kombinationen  Das Massesignal bleibt 1:1 erhalten ( kein Massetrenner )  Keine Spannungsversorgung erforderlich Technische Daten: Videoeingang BNC Buchse 75-ohm Videoausgang BNC Stecker 75-ohm Für AHD, CVI, TVI und CVBS (FBAS Analoge) Video-Signale geeignet Frequenzbereich: 0-65Mhz  Isolationsspannung: 500VAC or 800Vdc min ESD Priection: per IEC61000-4-2 Elektrostatische Entladung (ESD) Contact Entladung 600V; Luft Entladung: 8000V Surge protection 4KV 10/700us, per IEC61000-4-5 Isolation Widerstand > 1-Mohm  Ein-/Ausgangswiderstand Input-Output: 75-Ohm  Temperatureinsatzbereich : -20....+55°C  Abmessungen: 42  x 25x 16mm Zusatzinformation ( sogar von uns getestet ) Dieser Enstörfilter unterstützt auch PTZ Signale über RG59 Koax also UTC, COC ( Config over Coax )  für das On Screen Einstellmenü ( OSD ) der Kamera bzw. auch Motorzoom, PTZ wenn in der Kamera dieses Funktionen integriert ist.  Je nach schwere des Problemfall eine weitere Zusatzinformation von uns: Mit der Bst Nr 93-400-00850 gibt es einen 12V DC/DC Massetrenner der für den 12V Stromversorgungsweg ideal geignet ist, somit die ideale Kombination um solche Problem zu lösen.  Mit der Bst-Nr 79-224-02150 gibt es auch ein BNC-Massetrenner ( galvanischer Trennung Ein-Ausgang )
