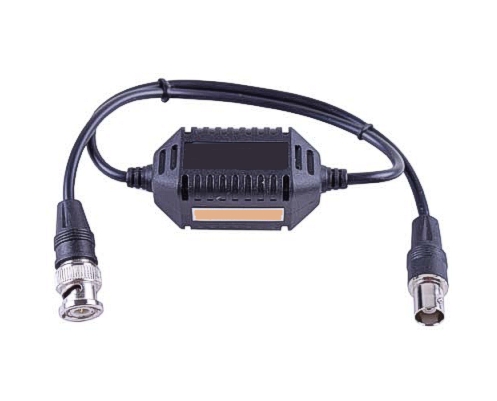

BNC-Massetrenner Kamera Signalentstörung geeignet für AHD TVI CVI CVBS

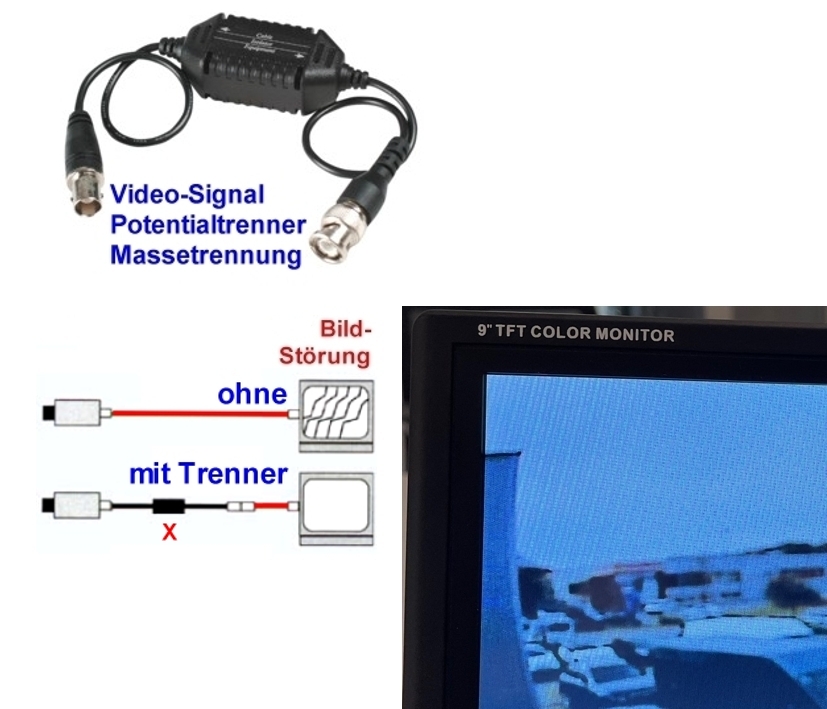

Kamera Signalentstörung / BNC-Signalentstörung. Ideal um ein Kamerasignal bzw. ein Videosignal zu entstören, Inteferenzen berseitigen Für AHD, CVI, TVI und CVBS (FBAS) Video-Signale  Das Problem: Verzerrungen im Monitorbild entstehen häufig dadurch, dass bei größeren Entfernungen der Kabel oder unterschiedliche Netzteile mit verschiedenenen Kreisläufen; also unterschiedliche Potentiale am Standort des Monitors oder auch Digitalrecorders, NVR usw. vorhanden sind. Eine weitere Störquelle sind oft Brummspannungen von andere Leitung die auf die Koaxleitung einwirkt.  Dieser Videosignal-Entstörtrafo wird einfach am Kameraausgang zwischen Kamera und Monitor, DVR, Videoserver bzw. Recorder gesteckt und filtert so das Störsignal zu 97% aus dem Videosignal heraus. Durch seine geringen Abmessungen lässt sich der Enstörer einfach in bereits vorhandene Videosysteme integrieren. Passiver HD-Enstörtrafo für Koaxialkabel  Für AHD, CVI, TVI und CVBS (FBAS analog) Video-Signale Unterstützt 4K, 2K, 1080P, 720P Auflösung Bis zu 200m Entfernung bei RG59 Koax ( getestet )  Bis zu 350m Entfernung bei RG-6 Koax ( getestet )   vermindert um bis zu 97% Interferenzen durch Entstörfiltertechnik mit LC-Kombinationen  Das Massesignal bleibt 1:1 erhalten ( kein Massetrenner )  Keine Spannungsversorgung erforderlich Technische Daten: Videoeingang BNC Buchse 75-ohm Videoausgang BNC Stecker 75-ohm Für AHD, CVI, TVI und CVBS (FBAS Analoge) Video-Signale geeignet Frequenzbereich: 0-65Mhz  Isolationsspannung: 500VAC or 800Vdc min ESD Priection: per IEC61000-4-2 Elektrostatische Entladung (ESD) Contact Entladung 600V; Luft Entladung: 8000V Surge protection 4KV 10/700us, per IEC61000-4-5 Isolation Widerstand > 1-Mohm  Ein-/Ausgangswiderstand Input-Output: 75-Ohm  Temperatureinsatzbereich : -20....+55°C  Abmessungen: 42  x 25x 16mm Zusatzinformation ( sogar von uns getestet ) Dieser Enstörfilter unterstützt auch PTZ Signale über RG59 Koax also UTC, COC ( Config over Coax )  für das On Screen Einstellmenü ( OSD ) der Kamera bzw. auch Motorzoom, PTZ wenn in der Kamera dieses Funktionen integriert ist.  Je nach schwere des Problemfall eine weitere Zusatzinformation von uns: Mit der Bst Nr 93-400-00850 gibt es einen 12V DC/DC Massetrenner der für den 12V Stromversorgungsweg ideal geignet ist, somit die ideale Kombination um solche Problem zu lösen.  Mit der Bst-Nr 79-224-02150 gibt es auch ein BNC-Massetrenner ( galvanischer Trennung Ein-Ausgang )

Kamera Signalentstörung / BNC-Massetrenner für die Signalentstörung. Ideal um ein Kamerasignal bzw. ein Videosignal zu entstören, Inteferenzen berseitigen Nur für CVBS ( FBAS ) analoge Videosignale bis 1000TVL  Das Problem: Verzerrungen im Monitorbild entstehen häufig dadurch, dass bei größeren Entfernungen der Kabel oder unterschiedliche Netzteile mit verschiedenenen Kreisläufen; also unterschiedliche Potentiale am Standort des Monitors oder auch Digitalrecorders, NVR usw. vorhanden sind. Eine weitere Störquelle sind oft Brummspannungen von andere Leitung die auf die Koaxleitung einwirkt.  Dieser Videosignal-Entstörtrafo wird einfach am Kameraausgang zwischen Kamera und Monitor, DVR, Videoserver bzw. Recorder gesteckt. Durch seine geringen Abmessungen lässt sich der Enstörer einfach in bereits vorhandene BNC-Videosysteme integrieren. Passiver Massetrenner galvanische Trennung Enstörtrafo für Koaxialkabel  Nur für CVBS ( FBAS analog ) Videosignale geeignet für Kameras bis 1000TVL Bis zu 200m Entfernung bei RG59 Koax ( getestet )  Bis zu 350m Entfernung bei RG-6 Koax ( getestet )   vermindert um bis zu 99% Interferenzen durch Entstörfiltertechnik mit reinem Video-Trenntrafo   Das Massesignal wir galvanisch getrennt zwischen dem Eingang-Ausgang  Keine Spannungsversorgung erforderlich Technische Daten: Videoeingang BNC Buchse 75-ohm Videoausgang BNC Stecker 75-ohm Nur für analoge CVBS ( FBAS ) Videosignale geeignet Impedanz: 75-Ohm Eingang / Ausgang Isolationsspannung: 600V Adapter Dämpfung ca. 0,5dB Isolation Widerstand > 1-Mohm  Ein-/Ausgangswiderstand Input-Output: 75-Ohm  Keine Spannungsversorgung erforderlich Temperatureinsatzbereich : -20....+55°C  Abmessungen: 73  x 28 x 21mm Je nach schwere des Problemfall eine weitere Zusatzinformation von uns: Mit der Bst Nr 93-400-00850 gibt es einen 12V DC/DC Massetrenner der für den 12V Stromversorgungsweg ideal geignet ist, somit die ideale Kombination um solche Problem zu lösen.  Mit der Bst-Nr 79-224-02151 gibt es auch ein BNC-Signalfilter ( ohne Trennung Ein-Ausgang )

Kamera Signalentstörung / BNC-Massetrenner für die Signalentstörung. Ideal um ein Kamerasignal bzw. ein Videosignal zu entstören, Inteferenzen berseitigen Für AHD, CVI, TVI und CVBS (FBAS) Video-Signale  Das Problem: Verzerrungen im Monitorbild entstehen häufig dadurch, dass bei größeren Entfernungen der Kabel oder unterschiedliche Netzteile mit verschiedenenen Kreisläufen; also unterschiedliche Potentiale am Standort des Monitors oder auch Digitalrecorders, NVR usw. vorhanden sind. Eine weitere Störquelle sind oft Brummspannungen von andere Leitung die auf die Koaxleitung einwirkt.  Dieser Videosignal-Entstörtrafo wird einfach am Kameraausgang zwischen Kamera und Monitor, DVR, Videoserver bzw. Recorder gesteckt. Durch seine geringen Abmessungen lässt sich der Enstörer einfach in bereits vorhandene BNC-Videosysteme integrieren. Passiver HD-Massetrenner galvanische Trennung Enstörtrafo für Koaxialkabel  Für AHD, CVI, TVI und CVBS (FBAS analog) Video-Signale Unterstützt 2K, 1080P, 720P Auflösung Bis zu 200m Entfernung bei RG59 Koax ( getestet )  Bis zu 350m Entfernung bei RG-6 Koax ( getestet )  vermindert um bis zu 99% Interferenzen durch Entstörfiltertechnik mit reinem Video-Trenntrafo   Das Massesignal wir galvanisch getrennt zwischen dem Eingang-Ausgang  Keine Spannungsversorgung erforderlich Technische Daten: Videoeingang BNC Buchse 75-ohm Videoausgang BNC Stecker 75-ohm Für AHD, CVI, TVI und CVBS (FBAS Analoge) Video-Signale geeignet Frequenzbereich: 25-50Mhz  Isolationsspannung: 500VAC or 600Vdc min Isolation Widerstand > 1-Mohm  Ein-/Ausgangswiderstand Input-Output: 75-Ohm  Temperatureinsatzbereich : -20....+55°C  Abmessungen: 70  x 27 x 27mm Je nach schwere des Problemfall eine weitere Zusatzinformation von uns: Mit der Bst Nr 93-400-00850 gibt es einen 12V DC/DC Massetrenner der für den 12V Stromversorgungsweg ideal geignet ist, somit die ideale Kombination um solche Problem zu lösen.  Mit der Bst-Nr 79-224-02151 gibt es auch ein BNC-Signalfilter ( ohne Trennung Ein-Ausgang )

12V Massetrenner DCDC Konverter gegen Bildstörungen bei Kameratechnik oder Audiotechnik  Spannungs Isolator, um die Interferencen im HD Bild zu lösen, verursacht z.B. durch das Netzteil  Trennt die Masse des Netzeil bzw. der Stromzufuhr komplett.  Galvanisch getrennter DCDC Konverter auf ideal bei Problemen in der KFZ-Technik mit Masseproblemen  Ideal geeignet für aller Art von Audio- oder Kameratechnik egal ob AHD, CVI, TVI, SDI, CVBS, Abaloges FBAS Signal Eingang 12V DC ( Range +/-20% = 9,6...16Volt Automatische Anpassung )  Ausgang: 12Volt DC ( +/-5% )  Belastbarkeit 5Watt max 400mA  Eingangs-Verbinder = Hohlstecker-Buchse 5,5/2,1mm  Ausgangs-Verbinder = Hohlstecker 5,5/2,1mm  Abmessungen: 76mm × 22mm × 20mm  Länge mit Knickschutztüllen 108mm  Temperatur-Einsatzbereich: -30....+60°C Natürlich Universell Einsetzbar für div 12V DC Verbraucher bis 5Watt Leistung
