12VAC Ringkerntrafo 12V Trafo 120VA 2x12V oder 24VAC

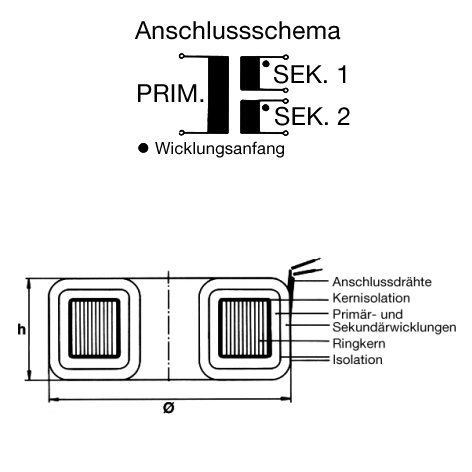

2x 12Volt Universal Ringkern Transformator für Anwendungen aller Art. Leistung: 225VA Ideal für Neuaufbnau oder auch als Ersatztrafo für die Steuerungstechnik, Verstärker, Baugruppen der Beleuchtungstechnik usw. Durchmesser: 115mm Höhe: 58mm Eingang: 230VAC 50Hz Primär-01 : 230V Gelb - Gelb Ausgang: 2x12V Wechselstrom schaltbar auch auf 24VAC  Belastbarkeit: 225VA 2x12V 2x9,375A Sekundär-01 : 12V Rot - Grün Sekundär-02 : 12V Braun - Blau Gewicht: 2,1 kg Galvanisch getrennt Eingang: 230Vac 50Hz Lieferung inkl. Befestigungssatz 1 x Metallscheibe als Druckplatte, 2 x Gummiringe zur Isolation

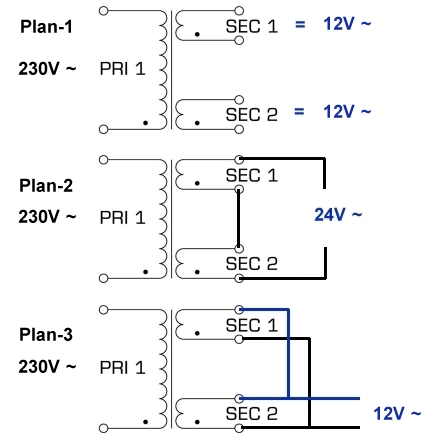

12V Trafo 50VA Ringkerntrafo der auch als 24V Trafo verwendet werden kann. Universaltrafo verwendbar Ausgangsspannung je nach beschaltung der Ausgänge    2x 12V AC je 2,08A oder   1x 12V AC 4,16A oder   1x 24V AC 2,08A Eingangsspannung: 220-240VAC typisch 230VAC 50Hz zur sicheren elektrischen Trennung der Ein- und Ausgangsseite Galvanisch getrennt Weitere technische Daten:  Eingang Primär = Gelb / Gelb = 230VAC ( Range 207-253V ) 50-60Hz Ausgang Sekundärwicklung-1 = Braun + Rot = 12VAC = 25VA = 2,08A Ausgang Sekundärwicklung-2 = Grün + Blau = 12VAC = 25VA = 2,08A Leerlaufspannung: 13,3VAC Unter max Belastung 11,9-12,1VAC Bei Parallelschaltung ( also 12VAC 50VA ) sind folgende Farben zusammenzuklemmen:                                     Braun/Grün und Rot/Blau Bei Reihenschaltung ( also 24VAC 50VA ) sind folgende Farben zusammenzuklemmen:                                     Grün/Rot bleibt übrg dann für 24VAC = Braun + Blau Abmessungen: Durchmesser: 78-80mm Höhe: 34-35mm Gewicht: 0,7Kg Lieferung inkl. Befestigungssatz 1xMetallscheibe als Druckplatte, 2xGummiringe zur Isolation

12VAC 300VA Ringkerntrafo 2x12V oder 1x 24V Transformator für Anwendungen aller Art Ideal für Neuaufbau oder auch als Ersatztrafo für die Beleuchtungstechnik, Steuerungstechnik, Verstärker, Baugruppen, Beleuchtungstechnik, Halogentrafo usw.  Die 300VA Trafoversion ersetzt z.B. natürlich auch die Vorgängerversionen mit 250VA Leistung Eingang: 230Vac 50/60Hz +/-10% ( 207...253VAC )  Leistung: 300VA Galvanisch getrennt Belastbarkeit 300VA = 2x 12,5A je 12V Wicklung Ausgang 2x 12VAC je 12,50A  Kann auch auf 1x 12V  25A verschaltet werden Kann auch auf 1x 24V  12,5A verschaltet werden ( siehe auch weitere Bilder )  Anschlüsse: 2x gelb = 230VAC Eingang Ausgangswicklung-1 = 12VAC Grün-Rot Ausgangswicklung-2 = 12VAC Braun-Blau Leerlaufstrom, typ. (230V): 17mA / Kernverlust, typ.: 1,7W Schutzart IP00 Isolationsklasse: TA40/E Abm.: Durchmesser: 115mm / Höhe: ca. 58mm gewicht: 3,2Kg  Lieferung inkl. Befestigungssatz 1 x Metallscheibe als Druckplatte, 2 x Gummiringe zur Isolation

12V Trafo mit 108VA Leistung. 2 Wicklungen 2x 12V je 4,5A Belastbarkeit. Offener Trafo mit L-Befestigungswinkel und Lötösen Typ-Kern: EI78/40,5 Eingangsspannung: 220-240VAC typisch 230VAC 50-60Hz Ausgang: 2x 12V AC = Wechselspannung Belastbarkeit Ausgang 108VA Belastbarkeit 108VA an 12V somit 2x 4,5A je Wicklung Wicklung 1 = 12VAC 4,5A Wicklung 2 = 12VAC 4,5A Kann 2x 12V zusammengeschalte werden auf 12VAC 9,0A Kann 2x 12V zusammengeschalte werden auf 24VAC 4,5A galvanisch getrennte Wicklungen Anschlüsse Lötösen Abmessungen: B:78mm , Bauhöhe: 70mm, Tiefe: 78mm Befestigungslöcherdurchmesser 5mm im L-Winkel Gewicht: 2 kg
