12VAC Ringkerntrafo 12V Trafo 50VA 2x12V oder 24VAC

Produktinformationen "12VAC Ringkerntrafo 12V Trafo 50VA 2x12V oder 24VAC"

12V Trafo 50VA Ringkerntrafo der auch als 24V Trafo verwendet werden kann.

  • Universaltrafo verwendbar Ausgangsspannung je nach beschaltung der Ausgänge
  •   2x 12V AC je 2,08A oder
  •   1x 12V AC 4,16A oder
  •   1x 24V AC 2,08A
  • Eingangsspannung: 220-240VAC typisch 230VAC 50Hz
  • zur sicheren elektrischen Trennung der Ein- und Ausgangsseite
  • Galvanisch getrennt
  • Weitere technische Daten:

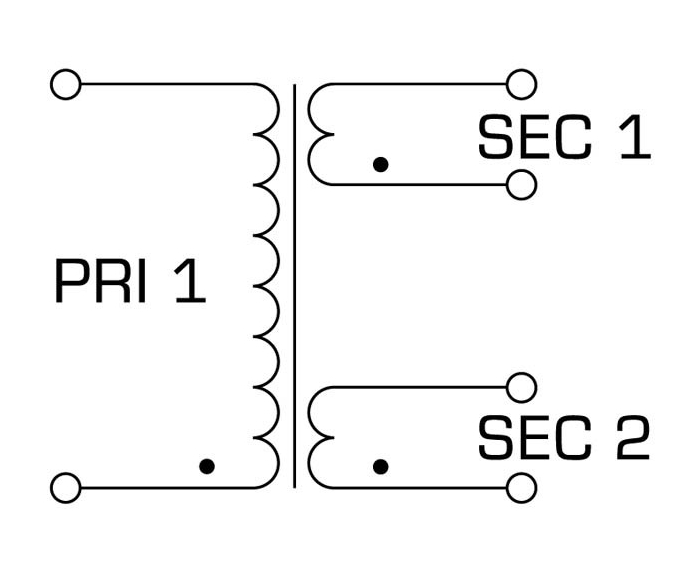

  • Eingang Primär = Gelb / Gelb = 230VAC ( Range 207-253V ) 50-60Hz
  • Ausgang Sekundärwicklung-1 = Braun + Rot = 12VAC = 25VA = 2,08A
  • Ausgang Sekundärwicklung-2 = Grün + Blau = 12VAC = 25VA = 2,08A
  • Leerlaufspannung: 13,3VAC
  • Unter max Belastung 11,9-12,1VAC

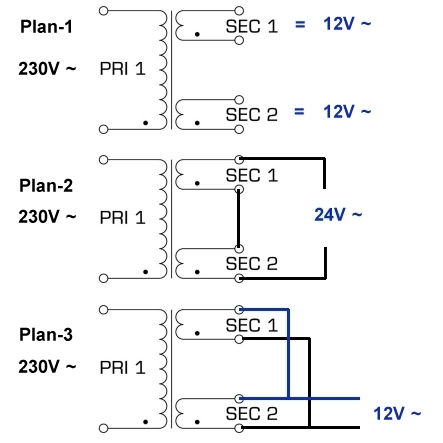

  • Bei Parallelschaltung ( also 12VAC 50VA ) sind folgende Farben zusammenzuklemmen:
  •                                     Braun/Grün und Rot/Blau
  • Bei Reihenschaltung ( also 24VAC 50VA ) sind folgende Farben zusammenzuklemmen:
  •                                     Grün/Rot bleibt übrg dann für 24VAC = Braun + Blau
  • Abmessungen:
  • Durchmesser: 78-80mm
  • Höhe: 34-35mm
  • Gewicht: 0,7Kg
  • Lieferung inkl. Befestigungssatz
  • 1xMetallscheibe als Druckplatte, 2xGummiringe zur Isolation
