12VAC Ringkerntrafo 12V Trafo 225VA 2x12V oder 24VAC

12V Trafo mit 108VA Leistung. 2 Wicklungen 2x 12V je 4,5A Belastbarkeit. Offener Trafo mit L-Befestigungswinkel und Lötösen Typ-Kern: EI78/40,5 Eingangsspannung: 220-240VAC typisch 230VAC 50-60Hz Ausgang: 2x 12V AC = Wechselspannung Belastbarkeit Ausgang 108VA Belastbarkeit 108VA an 12V somit 2x 4,5A je Wicklung Wicklung 1 = 12VAC 4,5A Wicklung 2 = 12VAC 4,5A Kann 2x 12V zusammengeschalte werden auf 12VAC 9,0A Kann 2x 12V zusammengeschalte werden auf 24VAC 4,5A galvanisch getrennte Wicklungen Anschlüsse Lötösen Abmessungen: B:78mm , Bauhöhe: 70mm, Tiefe: 78mm Befestigungslöcherdurchmesser 5mm im L-Winkel Gewicht: 2 kg

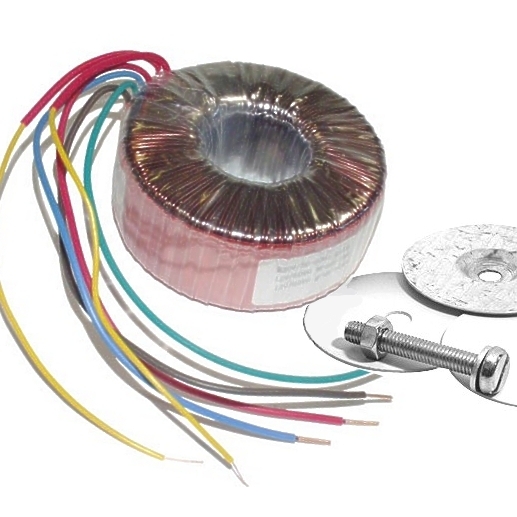

12VAC 300VA Ringkerntrafo 2x12V oder 1x 24V Transformator für Anwendungen aller Art Ideal für Neuaufbau oder auch als Ersatztrafo für die Beleuchtungstechnik, Steuerungstechnik, Verstärker, Baugruppen, Beleuchtungstechnik, Halogentrafo usw.  Die 300VA Trafoversion ersetzt z.B. natürlich auch die Vorgängerversionen mit 250VA Leistung Eingang: 230Vac 50/60Hz +/-10% ( 207...253VAC )  Leistung: 300VA Galvanisch getrennt Belastbarkeit 300VA = 2x 12,5A je 12V Wicklung Ausgang 2x 12VAC je 12,50A  Kann auch auf 1x 12V  25A verschaltet werden Kann auch auf 1x 24V  12,5A verschaltet werden ( siehe auch weitere Bilder )  Anschlüsse: 2x gelb = 230VAC Eingang Ausgangswicklung-1 = 12VAC Grün-Rot Ausgangswicklung-2 = 12VAC Braun-Blau Leerlaufstrom, typ. (230V): 17mA / Kernverlust, typ.: 1,7W Schutzart IP00 Isolationsklasse: TA40/E Abm.: Durchmesser: 115mm / Höhe: ca. 58mm gewicht: 3,2Kg  Lieferung inkl. Befestigungssatz 1 x Metallscheibe als Druckplatte, 2 x Gummiringe zur Isolation

12VAC Trafo Ringkerntrafo 120VA 2x12Volt 2x5A Eingang: 230Vac 50Hz ( 220-240VAC ) Ausgang 2x 12V AC = Wechselspannung Belastbarkeit je Ausgang 5A Leistung: 120VA Kann auch auf 1x 12V 10A verschaltet werden Kann auch auf 1x 24V 5A verschaltet werden Galvanisch getrennt Durchmesser: 92..95mm Höhe: 40..45mm Gewicht: 1,3 kg Lieferung inkl. Befestigungssatz 1xMetallscheibe als Druckplatte, 2xGummiringe zur Isolation

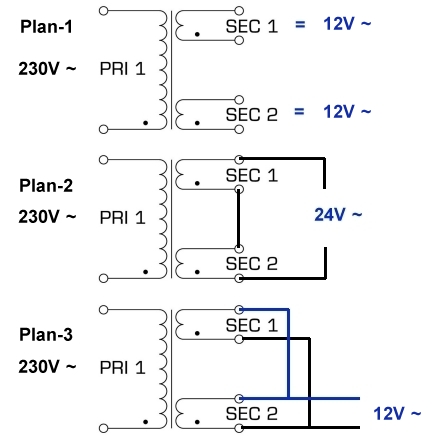

12V Trafo 50VA Ringkerntrafo der auch als 24V Trafo verwendet werden kann. Universaltrafo verwendbar Ausgangsspannung je nach beschaltung der Ausgänge    2x 12V AC je 2,08A oder   1x 12V AC 4,16A oder   1x 24V AC 2,08A Eingangsspannung: 220-240VAC typisch 230VAC 50Hz zur sicheren elektrischen Trennung der Ein- und Ausgangsseite Galvanisch getrennt Weitere technische Daten:  Eingang Primär = Gelb / Gelb = 230VAC ( Range 207-253V ) 50-60Hz Ausgang Sekundärwicklung-1 = Braun + Rot = 12VAC = 25VA = 2,08A Ausgang Sekundärwicklung-2 = Grün + Blau = 12VAC = 25VA = 2,08A Leerlaufspannung: 13,3VAC Unter max Belastung 11,9-12,1VAC Bei Parallelschaltung ( also 12VAC 50VA ) sind folgende Farben zusammenzuklemmen:                                     Braun/Grün und Rot/Blau Bei Reihenschaltung ( also 24VAC 50VA ) sind folgende Farben zusammenzuklemmen:                                     Grün/Rot bleibt übrg dann für 24VAC = Braun + Blau Abmessungen: Durchmesser: 78-80mm Höhe: 34-35mm Gewicht: 0,7Kg Lieferung inkl. Befestigungssatz 1xMetallscheibe als Druckplatte, 2xGummiringe zur Isolation

24VAC Trafo mit 100VA, der auch als 48V Trafo verwendet werden kann.  2 Secundär-Wicklungen je 24Volt Offener Trafo mit L-Befestigungswinkel und Lötösen. Universaltrafo verwendbar Ausgangsspannung   2x 24V AC 2,08A oder   1x 24V AC 4,16A oder   1x 48V AC 2,08A zur sicheren elektrischen Trennung der Ein- und Ausgangsseite geeignet für den Aufbau von SELV sowie PELV Stromkreisen durch Begrenzung der Ausgangsspannung Lötanschluss für freie Verdrahtung sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch Vakuumimprägnierung Spulenkörper in 2-Kammer-Technik einfache Befestigung durch robuste Metallfußplatte mit Langlöchern nicht kurzschlussfest, gesichert mittels PTC Isolierstoffklasse E Technische Daten: Eingangsspannung: 220-240VAC 230VAC Typisch 50-60hz Leistung des Trafos: 100VA Ausgangsspannung: 2x24V AC = Wechselspannung Strombelastbarkeit Ausgang: 2x 2,083A = 2x 2083mA Typ-Kern: EI84/43,5 galvanisch getrennte Wicklungen Leerlaufverluste: 4,7W typisch Leerlaufspannung: Faktor ca. 1,11 Umgebungstemperatur: max 40°C Schutzart: IP00 Abm: B:84mm / Bauhöhe: 76mm / Tiefe: 80mm Befestigungslöcherdurchmesser 5mm im L-Winkel.   Gewicht: 2kg
