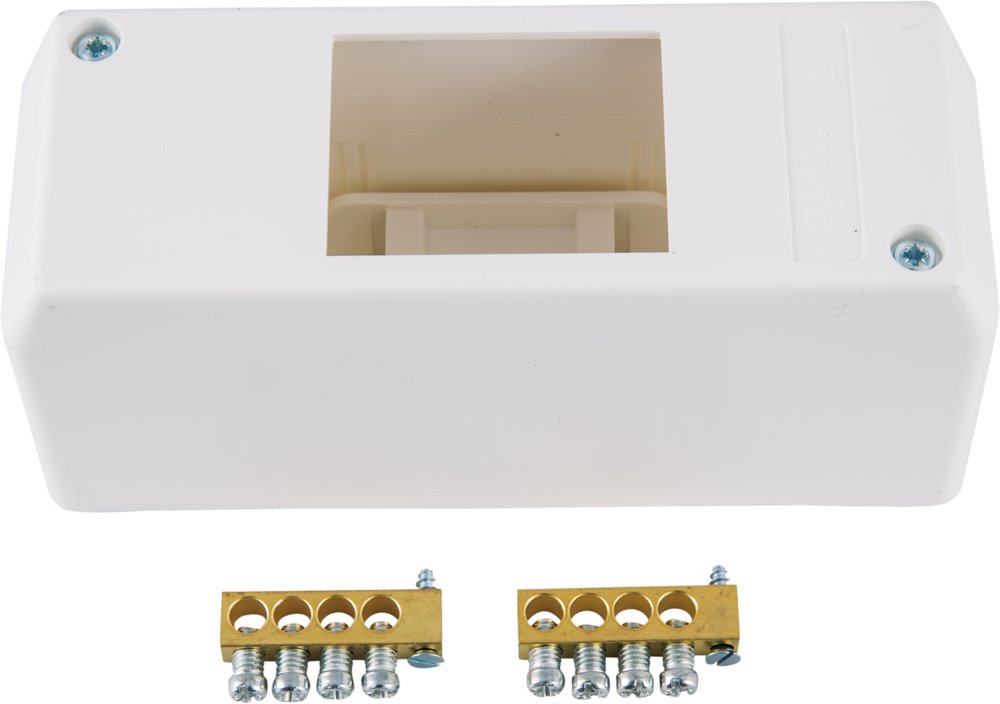

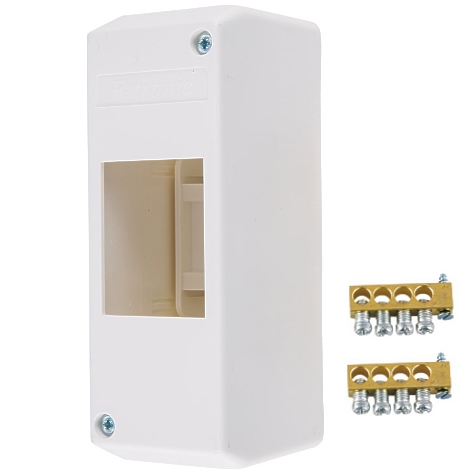

Installation Verteiler 2TE Wandgehäuse

UK5N Klemme für 35mm Hutschienen Phönix Klemme mit Sicherungshalter für Hutschienenmontage Sicherungsklemme bzw. Reihenklemme Serie UK-5 HESI mit Sicherungseinsatz für Glas-Sicherung 5x20 mm oder 5x25mm oder 5x30mm Ausführung des Sicherungshalters schwenkbar üblicher Einsatz = L-Klemme, Phase, Phasenklemme, Pluspol Art des Anzeigeelemets für die Defektanzeige ohne Birne A Baubreite je Klemme (Rastermass) = 8,2mm Bauhöhe: 56,5mm L: 72,5mm Montageart aufsteckbar auf Hutschiene mit 35mm   Universalfuß der auf Tragschienen NS35...TS35 und NS 32... einsetzbar Abschlussplatte bedingt erforderlich je nach Einsatzart Isolierstoff Thermoplast Farbe Schwarz  Anschließbarer Leiterquerschnitt Feindrähtig ohne Aderendhülse 0,2 ... 4qmm Feindrähtig mit    Aderendhülse 0,2 ... 4qmm Eindrähtige Kupferleiter             0,2 ... 4qmm Nennstrom  ---------  IN bis 10A Bemessungsstrom bis 6,3A Bemessungsspannung bis 500V 2 Schraubanschlüsse ( Links + Rechts ) Anzahl der Klemmstellen je Etage 1 Anschlussposition seitlich Anzahl der Etagen 1 Temperatureinsatzbereich: -60...+130°C Lieferumfang: je 1 Stück passendes Zubehör siehe im Zubehör Register oder unter Suche Nr eingeben Sicherungen etlich werte mehr siehe Rubrik z.B.  31-842-00031 = 1,0A Sicherung 5x20mm träge  31-842-00044 = 2,0A Sicherung 5x20mm träge  31-842-00051 = 3,1A Sichreung 5x20mm träge  31-842-00059 = 6,3A Sicherung 5x20mm träge  31-842-00066 = 10A Sicherung 5x20mm träge  42-691-00010 = 35mm Hutschiene 39-798-00210 = Klemmenmarkierung Beschriftung 39-798-00200 = Querverbinder Drahtbrücke 39-798-00160 = Reihenklemme N = Blau ( - )  39-798-00120 = Reihenklemme X = Grau ( Universalklemme )  39-798-00170 = Reihenklemme L = Schwarz mit Sicherungshalter 39-798-00220 = Reihenklemme L = Schwarz  39-798-00240 = Reihenklemme + = Rot 39-798-00150 = Reihenklemme PE = Grün-Gelb 32A bis 4qmm  39-798-00140 = Reihenklemme PE = Grün-Gelb 32A bis 6qmm  39-798-00180 = Abschlussplatte D-UK4/10 für UK5N Klemmen  39-798-00250 = Endklammer für sicheren Halt auf der Hutschiene  52-625-01810 = AK05 kleiner Installationsverteiler 52-625-01820 = AK03 kleiner Installationsverteiler

UK4PE = USLKG4 PE-Klemme für 35mm Hutschienen Phönix Durchgangsklemme für Hutschienenmontage Durchgangsklemme bzw. Reihenklemme Serie USLKG 4 Baubreite je Klemme (Rastermass) = 6,2mm Bauhöhe: 43/47mm Montageart aufsteckbar auf Hutschiene mit 35mm   Universalfuß der auf Tragschienen NS35...TS35 und NS 32... einsetzbar Abschlussplatte bedingt erforderlich je nach Einsatzart Isolierstoff Thermoplast Farbe Gelb-Grün (PE) mit Zusatzklemmen oben !  Anschließbarer Leiterquerschnitt Feindrähtig ohne Aderendhülse 0,2 ... 4qmm Feindrähtig mit    Aderendhülse 0,2 ... 4qmm Eindrähtige Kupferleiter             0,2 ... 4qmm Nennstrom  ---------  IN bis 32A Bemessungsstrom bis In 41A Bemessungsspannung bis 800V 2 Schraubanschlüsse ( Links + Rechts ) Anzahl der Klemmstellen je Etage 1 Anschlussposition seitlich Anzahl der Etagen 1 Temperatureinsatzbereich: -60...+130°C Lieferumfang: je 1 Stück passendes Zubehör siehe im Zubehör Register oder unter Suche Nr eingeben 42-691-00010 = 35mm Hutschiene 39-798-00210 = Klemmenmarkierung Beschriftung 39-798-00200 = Querverbinder Drahtbrücke 39-798-00160 = Reihenklemme N = Blau ( - )  39-798-00120 = Reihenklemme X = Grau ( Universalklemme )  39-798-00170 = Reihenklemme L = Schwarz mit Sicherungshalter 39-798-00220 = Reihenklemme L = Schwarz  39-798-00240 = Reihenklemme + = Rot 39-798-00150 = Reihenklemme PE = Grün-Gelb 32A bis 4qmm  39-798-00140 = Reihenklemme PE = Grün-Gelb 32A bis 6qmm  39-798-00180 = Abschlussplatte D-UK4/10 für UK5 Klemme 39-798-00250 = Endklammer für sicheren Halt auf der Hutschiene  52-625-01810 = AK05 kleiner Installationsverteiler 52-625-01820 = AK03 kleiner Installationsverteiler

UK5N Klemme für 35mm Hutschienen Phönix Durchgangsklemme Beige für Hutschienenmontage Durchgangsklemme bzw. Reihenklemme Serie UK-5N  Übliche Anwendung L-Klemme, Phase, Phasenklemme, Phasen-Klemme Baubreite je Klemme (Rastermass) = 6,2mm Bauhöhe: 43/47mm Montageart aufsteckbar auf Hutschiene mit 35mm   Universalfuß der auf Tragschienen NS35...TS35 und NS 32... einsetzbar Abschlussplatte bedingt erforderlich je nach Einsatzart Isolierstoff Thermoplast Farbe Grau Anschließbarer Leiterquerschnitt Feindrähtig ohne Aderendhülse 0,2 ... 4qmm Feindrähtig mit    Aderendhülse 0,2 ... 4qmm Eindrähtige Kupferleiter             0,2 ... 6qmm Nennstrom  ---------  IN bis 32A Bemessungsstrom bis In 41A Bemessungsspannung bis 800V 2 Schraubanschlüsse ( Links + Rechts ) Anzahl der Klemmstellen je Etage 1 Anschlussposition seitlich Anzahl der Etagen 1 Temperatureinsatzbereich: -60...+130°C ZT-Nr.: 85369010   Ursprung DE Deutschland Lieferumfang: je 1 Stück passendes Zubehör siehe im Zubehör Register oder unter Suche Nr eingeben 42-691-00010 = 35mm Hutschiene 39-798-00210 = Klemmenmarkierung Beschriftung 39-798-00200 = Querverbinder Drahtbrücke 39-798-00160 = Reihenklemme N = Blau ( - )  39-798-00120 = Reihenklemme X = Grau ( Universalklemme )  39-798-00170 = Reihenklemme L = Schwarz mit Sicherungshalter 39-798-00220 = Reihenklemme L = Schwarz  39-798-00240 = Reihenklemme + = Rot 39-798-00150 = Reihenklemme PE = Grün-Gelb 32A bis 4qmm  39-798-00140 = Reihenklemme PE = Grün-Gelb 32A bis 6qmm  39-798-00180 = Abschlussplatte D-UK4/10 für UK5 Klemme 39-798-00250 = Endklammer für sicheren Halt auf der Hutschiene  52-625-01810 = AK05 kleiner Installationsverteiler 52-625-01820 = AK03 kleiner Installationsverteiler

UK5 N-Klemme für 35mm Hutschienen Phönix Durchgangsklemme Beige für Hutschienenmontage Durchgangsklemme bzw. Reihenklemme Serie UK-5N BU Baubreite je Klemme (Rastermass) = 6,2mm Bauhöhe: 43/47mm Montageart aufsteckbar auf Hutschiene mit 35mm breite   Universalfuß der auf Tragschienen NS35...TS35 und NS 32... einsetzbar Abschlussplatte bedingt erforderlich je nach Einsatzart Isolierstoff Thermoplast Farbe Blau Anschließbarer Leiterquerschnitt Feindrähtig ohne Aderendhülse 0,2 ... 4qmm Feindrähtig mit    Aderendhülse 0,2 ... 4qmm Eindrähtige Kupferleiter            0,2 ... 6qmm Nennstrom  ---------  IN bis 32A Bemessungsstrom bis In 41A Bemessungsspannung bis 800V 2 Schraubanschlüsse ( Links + Rechts ) Anzahl der Klemmstellen je Etage 1 Anschlussposition seitlich Anzahl der Etagen 1 Temperatureinsatzbereich: -60...+130°C Lieferumfang: je 1 Stück passendes Zubehör siehe im Zubehör Register oder unter Suche Nr eingeben 42-691-00010 = 35mm Hutschiene 39-798-00210 = Klemmenmarkierung Beschriftung 39-798-00200 = Querverbinder Drahtbrücke 39-798-00160 = Reihenklemme N = Blau ( - )  39-798-00120 = Reihenklemme X = Grau ( Universalklemme )  39-798-00170 = Reihenklemme L = Schwarz mit Sicherungshalter 39-798-00220 = Reihenklemme L = Schwarz  39-798-00240 = Reihenklemme + = Rot 39-798-00150 = Reihenklemme PE = Grün-Gelb 32A bis 4qmm  39-798-00140 = Reihenklemme PE = Grün-Gelb 32A bis 6qmm  39-798-00180 = Abschlussplatte D-UK4/10 für UK5 Klemme 39-798-00250 = Endklammer für sicheren Halt auf der Hutschiene  52-625-01810 = AK05 kleiner Installationsverteiler 52-625-01820 = AK03 kleiner Installationsverteiler

100m 1,5qmm Litzenkabel H07VK eindrähtig Bund mit 100m Verdrahtungsleitung H07V-K  Aderleitung für die Verkabelung für geschützte Verlegung in Geräten, Leuchten, Baugruppen, Netzteilen, Schaltschränken, Verteilerschränke usw. Auch verwendbar zur verlegung in Rohren, und in geschlossenen Installationskanälen usw. Universell verwendbar.   Type: H07VK Litze Querschnitt 1,5qmm feindrähtiger Kupferleiter PVC isoliert Nennspannung bis 450/700V max. 70°C Leitungsaufbau: 30x0,25mm  Litzenaufbau (DrahtanzahlxDraht-): 30x 0,25mm Querschnitt: 1,5qmm Temperatureinsatzbereich -40...+70°C Aussendurchmesser ca. 3,03mm Auch in anderen Farben erhältlich Artikel Nr:  42-772-00465 = 1,5qmm SCHWARZ  Artikel Nr:  42-772-00425 = 1,5qmm ROT Artikel Nr:  42-772-00520 = 1,5qmm BLAU Artikel Nr:  42-772-00490 = 1,5qmm Gelb-Grün PE

230V Überspannungsschutz Überspannungsableiter Blocktrab Geräteüberspannungsschutz für Energietechnik Stromversorgung. Typ 3-Ableiter zur universellen Montage in Installationsdosen, Brüstungskanälen Unterflurinstallationen oder direkt im Endgerät. Installation auch in Stich- oder Durchgangsverdrahtung. Schaltung thermisch überwacht, akustische Defektmeldung.  Überspannungsschutz für 220-240V Geräte Büro Verteilung usw. Anschlussart: parallel zur Steckdose/Verbraucher Signalisierung am Gerät durch Akustikfunktion Anschlussklemmen zur Durchgangsverdrahtung Technische Daten: Montageart in Stich- oder Durchgangsverdrahtung bzw. in Verteiler, Steckdose, Installationsdosen, Brüstungskanälen Unterflurinstallationen oder direkt im Endgerät Nennspannung 230V AC Höchste Dauerspannung 275 V AC Nennlaststrom 16A Nennableitstoßstrom (8/20) (L-N) 3 kA Gesamtableitstoßstrom (8/20) (L+N-PE) 3kA Schutzpegel L-N = 1,20 kV Schutzpegel L-PE/N-PE = 1,5 kV Polzahl 2 (L+N) + PE Schutzart: IP20 Mit Fernmeldekontakt Nein Signalisierung am Gerät: akustisch Prüfklasse Typ 3  Ja Mit Entstörfilter Nein 6x Steckklemmen Temperatureinsatzbereich: -25 °C ... 75 °C Abmessungen: H: 43mm B: 22,5mm T: 26,2mm Befestigbar durch anschrauben

24V Netzteil direkt auf DIN-Schiene montierbar. Dieses 24V Netzteil verfügen über einen AC/DC-Weitbereichseingang, die Ausgangsspannung ist fein einstellbar, und sie erfüllen die Stand-by-Anforderungen der EuP-Richtlinie. Technische Daten: Ultra schlanke Bauform nur 17,5mm breit wie ein Sicherungsautomat !  Eingang 230VAC typisch ( autom. Weitbereichseingang )  Eingangsspannung 85...264Vac (47-63Hz) oder 120...370Vdc Ausgangssspannung: 24Volt DC stabilisierte Gleichspannung Feineinstellung der Ausgangsspannung über integriertes Poti 21,6...29,0V Ausgangsleistung: 15Watt Ausgangsstrom: 0-0,63A = max 630mA  Restwelligkeit: 150mV Überspannungsschutz: Output: 27,6-32,4V geschlossene Bauform Isolations Klasse 2 Berührgeschützte Schraubanschlüsse Überlastschutz durch Strombegrenzung, auto recovery Überspannungsschutz   Kurzschlussfest     Lüftkühlung ohne Lüfter 100% Burn-In-Test unter Volllast    eingebauter Entstörfilter    Setup Time: 2000ms bei 230VAC  Rise-Time: 80ms bei 230VAC Hold Up Time: 30ms  bei 230VAC    Wirkungsgrad: 86% Betriebstemperaturbereich: -30... +70 °C Isolationsklasse II / Überspannungs-Kategorie: III Vibrationsfest : 2G 10min ( 10-500Hz ) Anschluss über Schraubklemmen Abmessungen siehe auch weitere Bilder = Zeichnung  Abmessungen: B: 17,5mm H:58,4mm T: 90mm  Gewicht: 0,078kg Passendes Zubehör wie Hutschiene, Installationsverteiler (siehe im Zubehör-Register)

Psush LED Dimmer einstellbarer Multifunktions Universal-Dimmer mit automatischer Erkennung von Leuchtmitteln (Lampenerkennung) Technologie Power MOSFET Phasenabschnitt für die LED Beleuchtung  Dimmung Phasenabschnitt JA / Dimmung Phasenanschnitt JA ( Glühbirne und co )  Stand-by-Verlust nur 0,1 Watt Mindesthelligkeit, Maximalhelligkeit und Dimmgeschwindigkeit einstellbar Einstellbarer Multifunktions Universal-Dimmer bis 400 Watt Leistung und LED bis 100W Keine Mindestlast erforderlich 0-100W LED oder 0-400W Standard-Glühbirnen Reiheneinbaugerät für Montage auf Hutschiene 35mm 1 Teilungseinheit = 18mm breit, 58mm tief Glübirnen bis 400W (abhängig von den Lüftungsverhältnissen), Energiesparlampen dimbare ESL bis 100W LED Lampen 0-100W Schaltung im Nulldurchgang mit Soft-Ein und Soft-Aus zur Lampenschonung Automatische Erkennung der Lastart R+L oder R+C, ESL und LED manuell wählbar Mit Kinderzimmer- und Schlummerschaltung Anschlußplan bzw. Schaltplan und weitere Infos siehe auch weitere Bilder !   Information zur täglichen Bedienung Die Bedienung des Dimmers erfolgt über handelsübliche optionale Taster aller Art und Hersteller (Jung/Busch/Gira/Merten...)  Beispiel hierfür wenn Sie den Taster gedrückt halten: 1) Permanente Ansteuerung (Taster dauernd drücken) verändert die Helligkeit bis zu dem maximalen Wert 2) Eine Unterbrechung der Ansteuerung ändert die Dimmrichtung 3) Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert 4) Taster kurz drücken Ein nochmals kurz Aus  Technische Daten: Betriebsspannung: 230Vac Belastbarkeiten: bis 400W für Glühbirnen bis 100W für Energiesparleuchten (0-100W) bis 100W für LED Lampen (0-100W) Phasenabschnitt Grundvoraussetzung das Leuchtmittel dimmbar ist ! Steuerungsart: über handeslübliche externe Taster Verwendbar mit Taster                 Ja Verwendbar mit Bewegungsmelder       Nein Verwendbar mit Präsenzmelder       Nein Verwendbar mit Zeitschalter/Timer       Nein Verwendbar mit Funktaste                          Nein Verwendbar mit IR-Taste                 Nein Anschluss mittels Schraubklemmen Abmessungen: B: 18mm H: 58mm T: 66mm Zusatzinformationen: Mit dem %-Drehschalter kann die Mindesthelligkeit (voll abgedimmt) eingestellt werden, z.B. für dimmbare Energiesparlampen. Mit dem dim-speed-Drehschalter kann die Dimmgeschwindigkeit eingestellt werden. Gleichzeitig wird die Dauer von Soft-Ein und Soft-Aus verändert. Die Stellungen ESL berücksichtigen die besonderen Verhältnisse bei dimmbaren Energiesparlampen: Der Einschaltvorgang ist optimiert und die Dimmgeschwindigkeit verändert sich logarithmisch. In diesen Stellungen ist die Kinderzimmerschaltung nicht möglich und es dürfen keine gewickelten (induktiven) Transformatoren gedimmt werden. In der Stellung -ESL ist Memory ausgeschaltet. Dies kann bei ESL vorteilhaft sein, da kalte ESL eine höhere Mindesthelligkeit erfordern, als möglicherweise bei warmen ESL in Memory gespeichert wäre. Kurze Steuerbefehle schalten ein/aus, permanente Ansteuerung verändert die Helligkeit bis zu dem maximalen Wert. Eine Unterbrechung der Ansteuerung ändert die Dimmrichtung. Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert. Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet  Nebeninfo: Taster können alle Arten verwenden werden egal ob Aufputz oder Unterputz-Taster. Es gibt auch hierzu passende Hutschienentaster für den Einbau in Schaltschränken z.B. Artikel Nr.: 95-839-09000 oder 95-839-09010  ( siehe unten im Zubehör Register )

Phasenabschnitt Dimmer Digital einstellbarer Multifunktions Universal-Dimmer mit LCD Display und automatischer Erkennung von Leuchtmitteln Technologie Power MOSFET Multifunktions-Dimmschalter bzw. Dimmer über  externe Taster  Phasenabschnitts Dimmer für LED-Lampen bis 100W Leistung  Besonderheit Eingänge für mehrere Funktionstasten ( siehe auch weitere Bilder ! )  A = Tastereingang = Ein Taster kann alles = Push-Dimmer und Ein-Aus  B = Ansteuerung mit 2-Tastern = Also zwei Richtungstaster Auf-Ab ( RTD-Funktion  ) C = Kinderzimmerschaltung + Schlummerschaltung durch Doppelimpuls 2-60min ist Autom. Aus  C = Zusätzlicher Eingang für Zentrales Ein-Aus ( Ideal zur Ansteuerung mehrerer Bereiche gleichzeitig )  Stand-by-Verlust nur 0,3 Watt Mindesthelligkeit, Maximalhelligkeit und Dimmgeschwindigkeit einstellbar !  Mit Kinderzimmer- und Schlummerschaltung Reiheneinbaugerät für Montage auf Tragschiene DIN 1 Teilungseinheit = 18mm breit 58mm tief Universal-Dimmschalter für R-, L- und C-Lasten bis 400W abhängig von den Lüftungsverhältnissen, dimmbare Energiesparlampen ESL bis 100W und dimmbare 230V-LED-Lampen bis 100W Automatische Erkennung der Lastart R+L oder R+C, ESL und LED manuell wählbar Information zur täglichen Bedienung Die Bedienung des Dimmers erfolgt über handelsübliche optionale Taster aller Art und Hersteller (Jung/Busch/Gira/Merten...)  Beispiel hierfür wenn Sie den Taster gedrückt halten: 1) Permanente Ansteuerung (Taster dauernd drücken) verändert die Helligkeit bis zu dem maximalen Wert 2) Eine Unterbrechung der Ansteuerung ändert die Dimmrichtung 3) Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert 4) Kurz gedrückt Ein Nochmals Aus   Technische Daten: Betriebsspannung: 230Vac Belastbarkeiten: 0 bis 400W für Glühbirnen 0 bis 100W für Energiesparleuchten 0 bis 100W für LED Lampen 3 Dimmkurven stehen zur Auswahl Grundvorausetzung das Leuchtmittel dimmbar ist ! Steuerungsart: über handeslübliche Taster Nebenstelleneingang    Nein Lichtwertspeicher        Ja Verwendbar mit Taste  Ja Verwendbar mit Bewegungsmelder Nein Verwendbar mit Präsenzmelder Nein Verwendbar mit Zeitschalter/Timer Nein Verwendbar mit Funktaste Nein Verwendbar mit IR-Taste   Nein zusätzlich Steuereingänge 8..230V für Zentral ein und Zentral aus zusätzlich Steuereingänge 8..230V für 2 Taster-Bedienung (heller-dunkler) Anschluss mittels Schraubklemmen Abmessungen: B: 18mm H: 58mm T: 66mm Gewicht: 680gr Nebeninfo: Taster können alle Arten verwenden werden egal ob Aufputz oder Unterputz-Taster. Es gibt auch hierzu passende Hutschienentaster für den Einbau in Schaltschränken z.B. Artikel Nr.: 95-839-09000 oder 95-839-09010 ( siehe unten im Zubehör Register )

230V Schütz bzw. Leistungsrelais zum Schalten und Steuern von Beleuchtungsanlagen, Heizungen, Belüftungen, Pumpen, Wärmepumpen und sonstiger Antriebe der Gebäudeautomatisierung. Schütz für Schalttafeleinbau auf Tragschienen (35 mm)  Eigenschalten:  Brummfreier Magnetantrieb, geräuscharmes Schalten Schaltstellungsanzeige  hohe Schaltleistung und Lebensdauer  integrierte Spulenbeschaltung  Berührungsschutz  Überspannungsschutz der Magnetspule bis 5kV  Schnellbefestigung mit Rastschieber  große Anschlüsse mit offenen Rahmenklemmen  Schaltkontakte:  Anzahl Hauptkontakte Schließer: 2  Anzahl Hauptkontakte Öffner:     2  Anzahl Hilfskontakte Schließer:   0  Anzahl Hilfskontakte Öffner:        0 Technische Daten:  Spulenspannung: 230V AC ( 220-240VAC 40-450Hz ) oder DC Kontakte: 2S = 2x Schliesser  Kontakte: 2Ö = 2x Öffner  Kontaktbelasbarkeit: 4x 25A Dauerstrom ( 25A Öffner / 25A Schliesser ) Maximale Betriebsspannung Kontakte: 480VAC ( 115VAC - 230VAC - 480V )  Aufdruck auf Schütz:( Grunddaten des Schütz ) AC-1 / AC-7a: 25A / 400VAC  General USE : 25A 240V / NO 25A 480V / NC 25A 480V Ballast / Tungsten AC-5a / 5B : 25A 240V / NO 25A 480V / NC 6A 480V Maximale Betriebsspannung Kontakte: 480VAC Bei Parallelschaltung von 2 Strombahnen darf der Bemessungsstrom Ie das 1,6 fache betragen. weitere Daten nach Gebrauchskategorie ( Datenblatt ): Schalten ( AC1 ) von Heizungen und nicht induktive oder schwach induktive Last. Widerstandsöfen : AC1 = 25A je Kontakt ( AC-1 = Pe ) AC1 = 230V: einphasig 5.8 kW ( AC-1 = Pe ) AC1 = 400V: zweiphasig 11,6 kW ( AC-1 = Pe ) Schalten ( AC3 ) von E-Motoren, Käfigläufermotoren wie Anlassen bzw. Ausschalten während des Laufes AC3 = 230V: einphasig 6A je Kontakt =4x 1.3 kW ( AC3-Pe ) Schalten ( AC-5A ) von Gasentladungslampen Schalten ( AC5b ) von Glühlampen AC5 = 25A je Kontakt ( AC-1 = Pe ) AC5b = 230V: einphasig je 25A 5,8KW AC5a = 480V: zweiphasig je 6A 2,8KW Schalten ( AC7a ) schwach induktive Last für Haushalts- und ähnliche Anwendungen AC7a = 25A je Kontakt ( AC-7a = Ie ) AC7a = 230V: einphasig 5,83 kW ( AC7a Pe ) AC7a = 400 V: zweiphasig 11,6 kW ( AC7a-Pe ) Schalten ( AC7b ) Motorlasten für Haushaltsanwendungen AC7b = 230V: einphasig 6A je Kontakt 1,3KW ( AC7b Ie / Pe ) AC7b = 400 V: zweiphasig 9A je Kontakt 4,0 kW AC7b Ie / Pe ) Horse Power Leistung ( PS ) nach UL/CSA: (220 ... 240 V AC) einphasig, Schließer 1Hp = 1PS (220 ... 240 V AC) einphasig, Öffner 1Hp = 1PS (440 ... 480 V AC) einphasig, Schließer 2Hp = 2PS (440 ... 480 V AC) einphasig, Öffner 2Hp = 2PS Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV Bemessungsisolationsspannung (Ui): 500 V Schraubklemmen:  Anschlussmöglichkeit-Hauptstromkreis:  Starr 1x 1.5 ... 10qmm oder Starr 2x 1.5 ... 4qmm Mechanische Lebensdauer: 1.000.000 Zyklus  Temperatureinsatzbereich: -25...+55°C  Schutzart: IP20  Verschmutzungsgrad: 3  Abmessungen: B: 36,0mm H: 85,0mm T: 65,00mm  Anzahl der Teilungseinheiten 2  Farbe: Grau  Gewicht: 0,235kg  Zusatzinformation folgende Produkte gibt es optional hierzu ( fals benötigt max 1x möglich )  Bst-Nr  47-870-00208 = Hilfskontaktblock 1S/1Ö = 9mm Baubreite - Montage links zum aufstecken = EH04-11N   Bst-Nr  47-870-00204 = Hilfskontaktblock 2S/0Ö = 9mm Baubreite - Montage links zum aufstecken = EH04-20N

230V Schütz 4Schliesser Leistungsrelais zum Schalten und Steuern von Beleuchtungsanlagen, Heizungen, Belüftungen, Pumpen, Motoren, Solareinspeiser, Wechselrichter, Wärmepumpen und sonstiger Antriebe der Gebäudeautomatisierung. Schütz für Schalttafeleinbau auf Tragschienen (35 mm) Ersetzt u.a. auch ESB24-40 u.v.w.m.  Eigenschalten:  Brummfreier Magnetantrieb, geräuscharmes Schalten Schaltstellungsanzeige  hohe Schaltleistung und Lebensdauer  integrierte Spulenbeschaltung  Berührungsschutz  Überspannungsschutz der Magnetspule bis 6kV  Schnellbefestigung mit Rastschieber  große Anschlüsse mit offenen Rahmenklemmen  Schaltkontakte:  Anzahl Hauptkontakte Schließer: 4  Anzahl Hauptkontakte Öffner:     0  Anzahl Hilfskontakte Schließer:    0  Anzahl Hilfskontakte Öffner:        0 Technische Daten:  Spulenspannung: 230V AC oder DC  Kontakte: 4S = 4xSchliesser (4xEin/Aus)  Kontaktbelastbarkeit: 4x 25A Dauerstrom Maximale Betriebsspannung Kontakte: 480VAC Bei Parallelschaltung von 2 Strombahnen darf der Bemessungsstrom Ie das 1,6 fache betragen. Schalten ( AC1 ) von Heizungen und nicht induktive oder schwach induktive Last. Widerstandsöfen :       AC1 = 230V: einphasig   5.8 kW   ( AC-1 = Pe )    AC1 = 400V: dreihasig  17,3 kW   ( AC-1 = Pe )    AC1 = 25A je Kontakt  ( AC-1 = Pe )  Schalten ( AC3 ) von E-Motoren, Käfigläufermotoren wie Anlassen bzw. Ausschalten während des Laufes   AC3 = 230V: einphasig  9A je Kontakt = 1.3 kW   ( AC3-Pe )   AC3 = 400 V: dreiphasig 9A /  4,0 kW ( AC3-Pe )  Schalten ( AC7a ) schwach induktive Last für Haushalts- und ähnliche Anwendungen    AC7a = 230V: einphasig  5,83 kW   ( AC7a Pe )   AC7a = 400 V: dreiphasig  17,3 kW ( AC7a-Pe )    AC7a = 25A je Kontakt  ( AC-7a = Ie )  schalten ( AC7b ) Motorlasten für Haushaltsanwendungen   AC7b = 230V: einphasig  9A  je Kontakt 1,3KW ( AC7b Ie / Pe )    AC7b = 400 V: dreiphasig  9A je Kontakt 4,0 kW  AC7b Ie / Pe )  Horse Power Leistung ( PS ) nach UL/CSA:    (220 ... 240 V AC) einphasig, Schließer 1Hp = 1PS    (220 ... 240 V AC) dreiphasig, Schließer 3Hp = 3PS    (440 ... 480 V AC) einphasig, Schließer 2Hp = 2PS     (440 ... 480 V AC) dreiphasig, Schließer 5Hp = 5PS Bemessungsstoßspannungsfestigkeit (Uimp): 6 kV Bemessungsisolationsspannung (Ui): 500 V RoHS JA Folgt der EU Richtlinie 2011/65/EC Schraubklemmen:  Anschlussmöglichkeit-Hauptstromkreis:  Starr 1x 1.5 ... 10qmm oder Starr 2x 1.5 ... 4qmm Mechanische Lebensdauer: 1.000.000 Zyklus  Temperatureinsatzbereich: -25...+55°C  Schutzart: IP20  Verschmutzungsgrad: 3  Abmessungen: B: 36,0mm H: 85,0mm T: 65,00mm  Anzahl der Teilungseinheiten 2  Farbe: Grau  Gewicht: 0,235kg   Zusatzinformation  folgende Produkte gibt es optional hierzu ( fals benötigt max 1x möglich )   Bst-Nr  47-870-00208 = Hilfskontaktblock 1S/1Ö = 9mm Baubreite - Montage links zum aufstecken = EH04-11N   Bst-Nr  47-870-00204 = Hilfskontaktblock 2S/0Ö = 9mm Baubreite - Montage links zum aufstecken = EH04-20N

24V Schütz 4S bzw. 4S Leistungsrelais zum Schalten und Steuern von Beleuchtungsanlagen, Heizungen, Belüftungen, Pumpen, Wärmepumpen und sonstiger Antriebe der Gebäudeautomatisierung. Schütz für Schalttafeleinbau auf Tragschienen (35 mm)  Eigenschalten:  Brummfreier Magnetantrieb, geräuscharmes Schalten Schaltstellungsanzeige  hohe Schaltleistung und Lebensdauer  integrierte Spulenbeschaltung  Berührungsschutz  Überspannungsschutz der Magnetspule bis 5kV  Schnellbefestigung mit Rastschieber  große Anschlüsse mit offenen Rahmenklemmen  Schaltkontakte:  Anzahl Hauptkontakte Schließer: 4  Anzahl Hauptkontakte Öffner:     0  Anzahl Hilfskontakte Schließer:    0  Anzahl Hilfskontakte Öffner:        0 Technische Daten:  Spulenspannung: 24V AC oder DC Stromverbrauch 160mA 3,9W ( ca. 150-Ohm )  Kontakte: 4S = 4x Schliesser (4xEin/Aus)  Kontaktbelastbarkeit: 4x 24A Dauerstrom Maximale Betriebsspannung Kontakte: 480VAC Bei Parallelschaltung von 2 Strombahnen darf der Bemessungsstrom Ie das 1,6 fache betragen Schalten von Heizungen Nennleistung bei:       AC1 = 230V: einphasig   5.3 kW        AC3 = 230V: dreiphasig  9 kW      AC3 = 400 V: dreiphasig 16 kW Schalten von E-Motoren Nennleistung bei:   AC1 = 230V: einphasig   1.3 kW   AC3 = 230V: dreiphasig  2.2 kW   AC3 = 400 V: dreiphasig  4 kW Schraubklemmen:  Anschlussmöglichkeit-Hauptstromkreis:  Starr 1x 1.5 ... 10qmm oder Starr 2x 1.5 ... 4qmm Mechanische Lebensdauer: 1.000.000 Zyklus  Temperatureinsatzbereich: -25...+55°C  Schutzart: IP20  Verschmutzungsgrad: 3  Brummfrei ja Abmessungen: B: 36,0mm H: 85,0mm T: 65,00mm  Anzahl der Teilungseinheiten 2  Farbe: Grau  Gewicht: 0,235kg   Zusatzinformation  folgende Produkte gibt es optional hierzu ( fals benötigt max 1x möglich )   Bst-Nr  47-870-00208 = Hilfskontaktblock 1S/1Ö = 9mm Baubreite - Montage links zum aufstecken = EH04-11N   Bst-Nr  47-870-00204 = Hilfskontaktblock 2S/0Ö = 9mm Baubreite - Montage links zum aufstecken = EH04-20N
