Magnetkontakt Reedkontakt Reedschalter Weiss 23x14mm NO im Auslieferzustand
Artikelnummer: 47-824-00090
Produktinformationen "Magnetkontakt Reedkontakt Reedschalter Weiss 23x14mm NO im Auslieferzustand"
Reedkontakt bzw. Reed Sensor Schraubmontage Mini Reedschalter mit 500mm Anschlußkabel
- MK4 Reed Sensoren zur Schraubbefestigung
- rechteckiges Gehäuse PBT Glasfaserverstärkt
- Farbe Weiss
- Vergossen Polyurethan
- Gehäuse mit Kabelanschluss Querschnitt 2x 0,14qmm
- 500mm langem Anschlusskabel (Flachkabel, zweiadrig, 2x0,14qmm)
- Kabelenden geschnitten, 5mm abisoliert und verzinnt
- Kontakt-Belastbarkeit = max 10W oder 0,5A = 500mA bis zu 200V AC or DC
- UL-Zulassung
- Typische-Anwendungen an Fenster, Türen, Sicherheitstechnik, Haushaltsgeräte, Industrieanwendungen z.B. pneumatische oder hydraulische Stellantriebspositionsanzeige usw.
- Herstellerangabe = NO = Normal Open Kontakt = ohne Magnet = Kontakt = OPEN - wenn Magnet nah dran ist Kontakt geschlossen
- Auszugehen ist ja immer davon das ein Fenster oder eine Tür meistens geschlossen ist ; dann ist also der Magnet und der Reedkontakt sehr nah zusammen !
- dann ist der Kontakt somit geschlossen ( Normal-Close = NC ) ; also Ruhestrom überwachbar
- wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt
- **** Wir geben das so an von der Logik ... damit ein besseres Verständnis in der Endmontate besteht .. wie es numal in den meisten Fällen ist ****
- Unsere Meinung zum besseren Verständnis ist der verbaute Zustand an einen üblich geschlosenen Fenster ... Türe :
- Funktion = NC = Normal Close ( Wenn Magnet nah dran ist ist Schalter geschlossen ... somit ist das Fenster dann geschlossen )
- Funktion = ( Wenn Magnet weg ist ist der Schalter geöffnet .... somit ist das Fenster dann geöffnet )
- ****** Bitte beachten Sie diesen Kontakt gibt es auch in weitere Varianten ! Siehe weiter unten ! *******

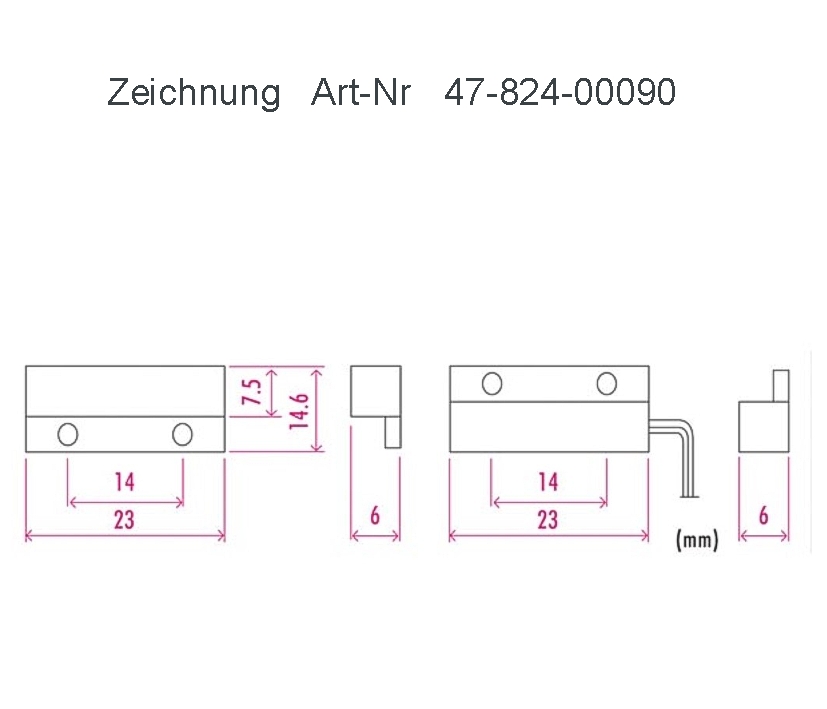

- Anschluss Schraubmontage oder kleben ( Zeichnung siehe weitere Bilder )
- ArtReed Sensor
- Durchbruchspannung = 250V
- Polzahl = 1
- Schaltleistung = max 10W
- Schaltspannung = bis zu 200V ( AC/DC )
- Schaltstrom = bis zu 0,5A 500mA
- Transportstrom (Max.) 1,25A = 1250mA
- Anzugserregung 10AT bis 15AT = Magnetic Sensitivity
- Kontaktwiderstand (Max.) 150mOhm
- Temperatur-Einsatzbereich:
- Reedkontakt wenn Kabel nicht bewegt : -30 ...+70°C
- Reedkontakt wenn Kabel sich bewegt : - 5 ...+70°C

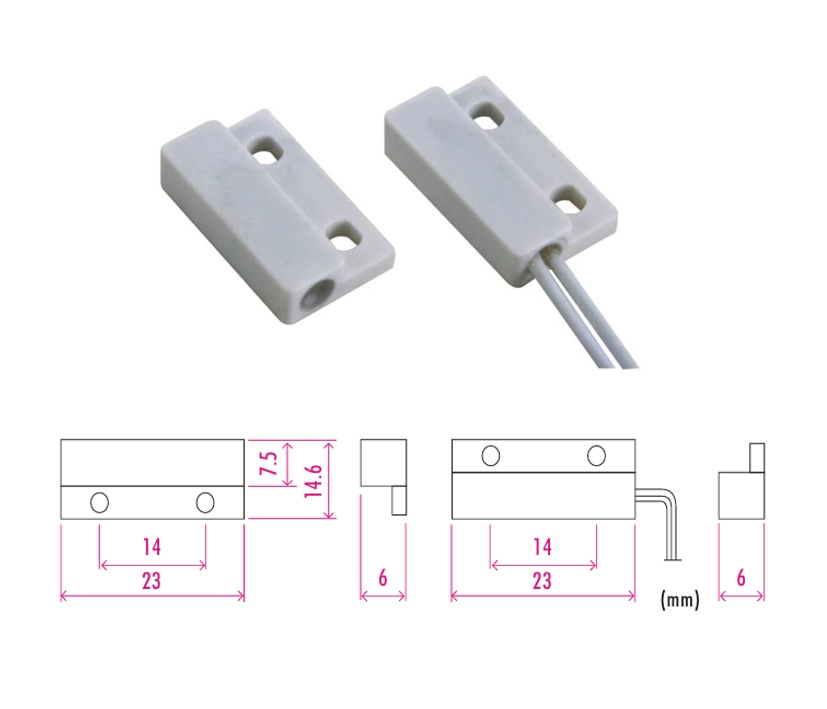

- Abmessungen: 23x14mm siehe weitere Bilder Zeichnung
Ideal passender Magnet Optional z.B. Bst Nr 47-790-00400 oder auch ähnliche Magnet jederzeit möglich
Erklärung übliche Funktionsweiße dieser Kontakte im meist üblichen verbautem Zustand ( Somit eine Frage der Betrachtung )
- Auszugehen ist ja immer davon das ein Fenster oder eine Tür geschlossen ist ... dann ist also der Magnet und der Reedkontakt sehr nahe zusammen
- dann ist der NC-Kontakt somit geschlossen ( normal close ) ; also Ruhestrom überwachbar
- wenn dann das Fenster oder die Tür geöffnet wird - öffnet bzw. unterbricht der Kontakt somit Öffnerkontakt
- NC Kontakt = Normal close = geschlossen wenn Fenster oder Türe zu ist
- Auslieferungszustand = unverbaut ... gibt der Hersteller an NO-Kontakt = Normal Open Kontakt
Alternativ gibt es da noch das selbe Produkt mit einem Wechslerkontakt ...... für den Fall das Sie derzeit noch nicht wissen wie Sie den Reedkontakt einsetzen wollen oder müßen ...
- Art-Nr 47-824-00095 = Magnetkontakt Reedkontakt NO-NC mit Wechslerkontakt Reedschalter Weiss 23x14mm
