AHD Kamera IP69K für Anlagenbau Industrie Maschinen KFZ LKW Caravan Bus Transporter
85,99 €
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktinformationen "AHD Kamera IP69K für Anlagenbau Industrie Maschinen KFZ LKW Caravan Bus Transporter"

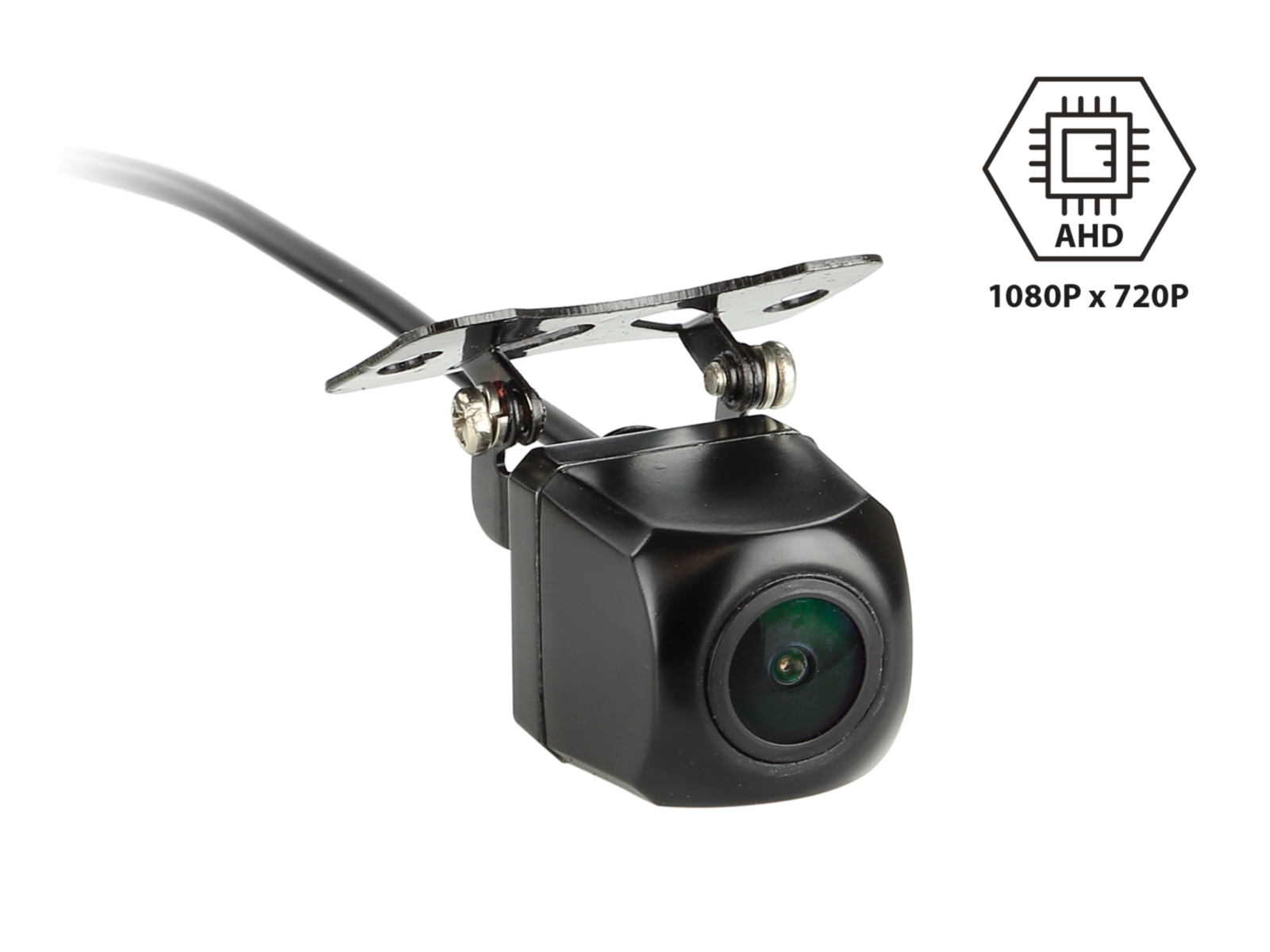

Mini AHD Kamera IP69K für Anlagenbau Industrie Maschinen KFZ LKW Caravan Bus Transporter
Kamera für Einbau, z.B. fürs KFZ, Caravan, Busse, Landmaschinen, Traktor, Yachten und Boote. Wasserfeste Aufbaukamera. Natürlich auch zum verbauen im Anlagenbau, Industrie an Maschinen da extrem stabiles Gehäuse IP69K
Besondere Eigenschaften:
Wasserdicht Allwetterfest IP-Norm IP69K
Temperatur Einsatzbereich -20°C ..... +70°C
Vollmetallgehäuse mit Befestigungsbügel Bauform: eckig
Montageart: Unterbau / Anbau
Mit Orientierungslinien / Spiegelungsfunktion / IP69K / Blickwinkel diagonal 210°
Dieses Kamera ist für den Dauerbetrieb geeignet
Kameraversorgungsspannung: +12V / +24V
Anschluss: rot: +12V / +24V geschaltet laststabil abgesichert + schwarz: Karosseriemasse direkt GND + Cinch gelb: Videosignal /
Anschluss ohne Spannungswandler im Lieferumfang beschädigt die Kamera
Jumper: grün: Orientierungslinien aktivieren/deaktivieren / weiß: Spiegelungsfunktion aktivieren/deaktivieren
Technische Daten :
Aufbau: Kunststoff / Metall / Farbe: schwarz
Extras: Orientierungslinien / Spiegelungsfunktion über Jumper
Blickwinkel diagonal 210°
Sensor Typ: 1/2,8 AHD Chip 1080P x 720P Bildsystem: Farbe NTSC Effektive Pixel: 1080 x 720
Empfidlichkeit : nur: 0,03 Lux
Objektiv Linsenwinkel: diagonal 210° + 5° / Blickwinkel: horizontal 170° vertikal 120° + 5°
Staub und Wassergeschützt: IP69K
Anschluss: 4 Pin-Systemstecker DM=5,2mm
Versorgungsspannung: +12V / +24V Gleichspannung > mit Spannungswandler 3V Gleichspannung
Stromaufnahme: 100mA

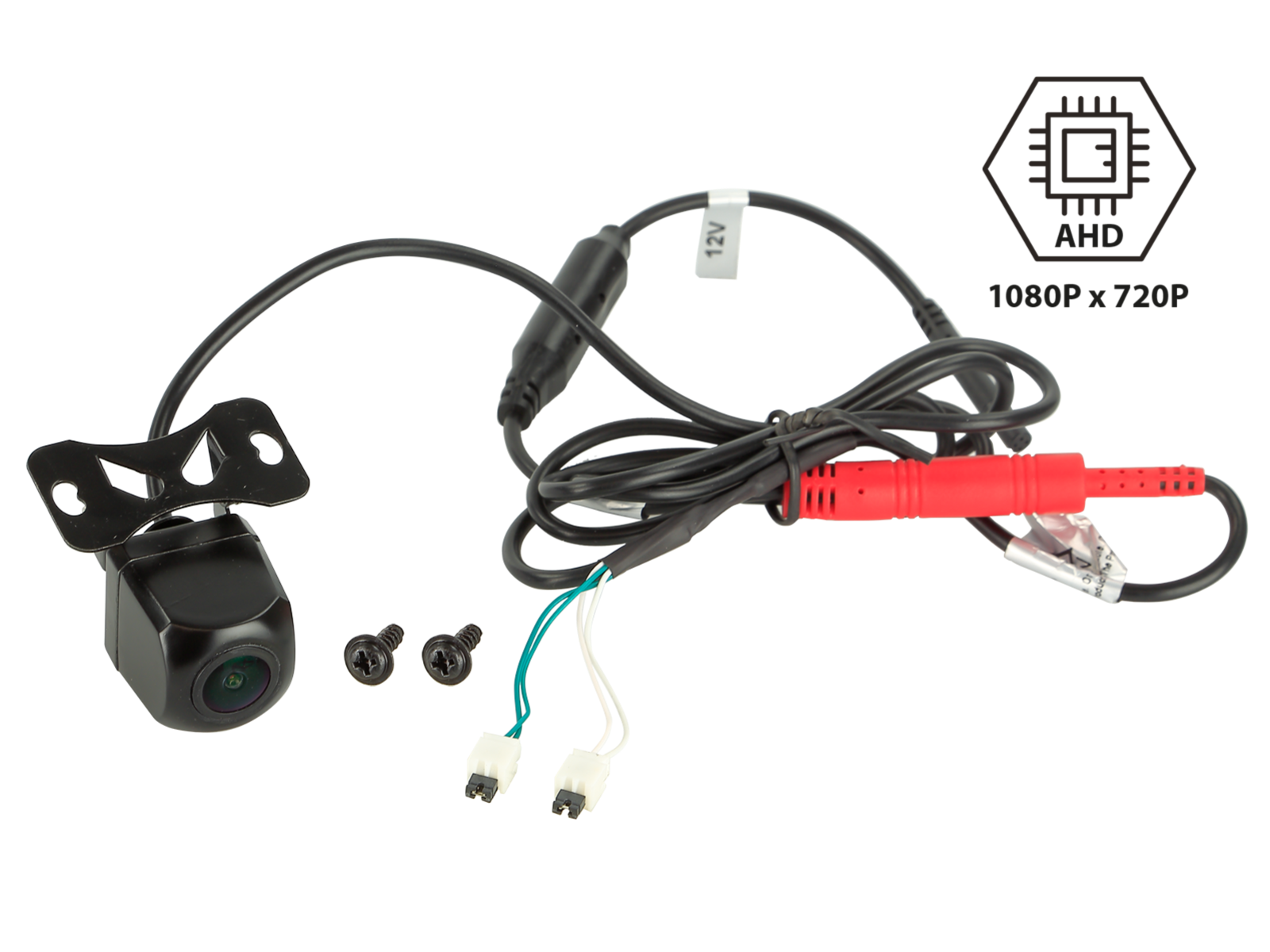

1,0m Anschlusskabel an der Kamera mit 4 Pin üblichem kleinen Systemstecker DM 5,2mm
6,5m Verlängerung mit 4 Pin-Systemstecker DM 10mm ( female ) auf 4 Pin-Systemstecker DM 5,2mm ( male )
3,0m Stromleitung rot durchverkabelt: Anschluss an Kamera oder Anschluss Rückfahrlicht
3,0m Masseleitung GND schwarz durchverkabelt: Anschluss an Karosseriemasse oder direkt zum Monitor
20cm Anschlusskabel mit 4 Pin-Systemstecker DM 10mm ( female )
Betriebstemperaturbereich: -20°C - 70°C
Abmessungen: L / B / H - 28,3 mm / 23,4 mm / 23,4 mm
Anmelden
Zubehör
20m Kamerakabel für KFZ Kamera mit 4pol Verbinder Stecker-Buchse Kabellänge 20m Kabeldurchmesser ca 5,0-5,2mm Mini-Tuchel GX16 4pol Steckverbinder ( 8,8/15,5mm angespritzt nicht öffenbar ) geschirmtes Kabel mit Videoleitung Schutzgrad IP66 Abmessungen zu Steckverbindern und Pinlayout siehe weitere Bilder ( nur zur Info, ggf. vergleichen ! ) Zusatinfo: KFZ-Kamerakabel wie folgt erhältlich : 79-240-03324 = kurzer Adapter = 4pol Adapter auf RCA-Cinchstecker mit 12V Litzenkabel 79-240-03326 = 6m IP68 Kabel 4pol Stecker auf 4pol Buchse 79-240-03325 = 10m IP68 Kabel 4pol Stecker auf 4pol Buchse mit 4pol Adapter auf Cinchstecker und Litzenkabel 79-240-03328 = 10m IP68 Kabel 4pol Stecker auf 4pol Buchse 79-240-03329 = 20m IP68 Kabel 4pol Stecker auf 4pol Buchse

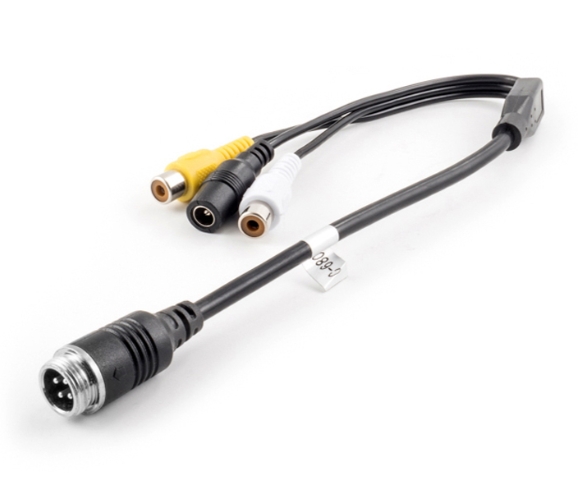

Kamerakabel für KFZ Kamera kurzer Adapter 4pol Mini-Tuchel auf Cinchstecker Kurzer Adapter für den Anschluß von KFZ Kameras mit entsprechendem GX16 Verbinder Mini-Tuchel GX16 4pol Steckverbinder ( 8,8/15,5mm angespritzt nicht öffenbar ) auf 2x RCA-Cinchstecker und 2x Hohlsteckerbuchse für 12V ( PS am besten 41-149-00300 gleich mitbestellen Stecker hierzu Schraubkontakt ) Kabellänge ca. 55cm / Kabeldurchmesser ca 5,2mm Steckverbinder angespritzt nicht öffenbar Schutzgrad IP66 Abmessungen zu Steckverbindern und Pinlayout siehe weitere Bilder ( nur zur Info, ggf. vergleichen ! ) Zusatinfo: KFZ-Kamerakabel wie folgt erhältlich : Art-Nr 79-240-03324 = kurzer Adapter = 4pol Adapter auf RCA-Cinchstecker mit 12V Litzenkabel Art-Nr 41-149-00300 = DC-Stecker GERADE 5,5x2,1mm mitSchraubanschluss Art-Nr 79-240-03328 = 10m IP68 Kabel 4pol Stecker auf 4pol Buchse Art-Nr 79-240-03329 = 20m IP68 Kabel 4pol Stecker auf 4pol Buchse

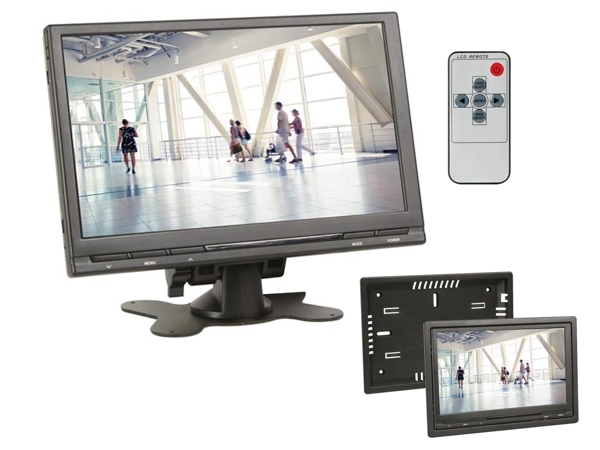

22,3cm ( 9-Zoll) SLIM-Monitor für 12V mit Standfuss mit 2x Video-In & 1x Audio-IN + FernbedienungHochwertiger 223mm (9zoll) Monitor für Anwendungen mit Kameras und vielen Funktionen ! Ideal für Kameras usw. 27mm flacher TFT mit edler Optik und solider Ausstattung 2 x Video-/Kamera-Eingänge und 1 x Stereo Audio-Eingang IR-Auge für Kopfhörer der Frontplatte OSD (On-Screen Display) Spiegelbild automatische Schaltung PAL/NTSC Lieferumfang: Fernbedienung, Kabel, Tischständer, Bügel zur Kopfstützenmontage Ideal verwendbar auf dem Schreibtisch, am Arbeitsplatz, im KFZ .. Caravan... usw. TFT Farb-Bildschirm mit LED Hintergrundbeleuchtung in aktueller Ausführung 223mm Bildschirmdiagonale = 9zoll Auflösung 800 x 480 Pixel 16,7 Mio. Farben 2 Videoeingänge (Cinch) umschaltbar PAL/NTSC Displaymodus: TFT Active Matrix (16:9/4:3) 2 x Video-/Kamera-Eingänge und 1 x Stereo Audio-Eingang OSD (On-Screen Display) Spiegelbild automatische Schaltung PAL/NTSC Funktion Rückfahrkamera wird automatisch eingeschaltet Menü für Helligkeit, Farbstärke, Kontrast, Lautstärke usw. Audiofunktion: Ja Lautsprecher integriert Ideal auch für gewerbliche oder industrielle Anwendungen Inkl. Fernbedienung Abmessungen: 219 x 142 x 20mm Betriebsspannung 12V ( 10,5-15V) 700mA Lieferumfang: Monitor, Fernbedienung, Kabel, Tischständer, Bügel zur Kopfstützenmontage passendes Zubehör (fals benötigt) für die Anbindung an Kameras Recorder usw. ( siehe auch Zubehör-Register ) 79-240-03000 = KFZ-Kamera Minikamera 79-240-03010 = KFZ-Kamera Minikamera 79-240-03025 = KFZ-Kamera Minikamera 51-813-00100 = Adapter Cinchstecker auf BNC Buchse 51-813-00110 = Adapter Cinchbuchse auf BNC Stecker 41-149-00003 = Adapter 3,5mm Klinckenbuchse auf Hohlstecker 93-862-00030 = Hohlstecker zum verlöten 3,5mm 1,3mm gerade 93-815-01075 = 230V Steckernetzteil mit 12V DC 1A 93-808-08106 = 230VAC Netzteil IP67 Outdoor 12V 5A schmale Bauform 93-807-03038 = 230VAC Netzteil für Hutschiene 12V 4A flache Bauform 93-807-03035 = 230VAC Netzteil für Hutschiene 12V 4A schmale Bauform
17,8cm ( 7-Zoll ) SLIM-Monitor für 12V mit Standfuss und Saugnapf mit 2x Video-In für digitale AHD Kameras Hochwertiger 178mm ( 7zoll ) Monitor für Anwendungen mit Kameras und vielen Funktionen ! Ideal für Kameras usw. 27mm flacher und edler Optik und solider Ausstattung Universal Bildschirm bzw. Monitor mit 7zoll Diagonalle und 2x AHD Kameraeingängen HIGHLIGHTS / Merkmale + 7" AHD TFT 16:9 AHD hochauflösende Darstellung ! + 2 Video- bzw. Kameraeingänge über Cinchbuchse + automatische Eingangssignalerkennung + geringes Eigengewicht / schlichtes schönes robustes Design + Monitorart Aufbau solides Kunststoffgehäuse mit + 1 x Standfuß mit Schraubbefestigung + 1 x Standfuß mit Patentbefestigung = Klebebefestigung + 1 x Scheibenhalter mit Patentbefestigung = Saugnapfhalter + Farbe: schwarz + Extras: Sonnenschutz anbei + automatische Eingangssignalerkennung 2x Videoeingang ( Kameraeingang bereits integriert ) + manuelles Umschalten der Videoeingänge mit Memoryfunktion + integrierter Überspannungsschutz / Unterspannungsschutz / Kurzschlussschutz + Menüeinstellungen Bildschirmrückseite + Menüfunktion spiegeln horizontal 0°-180° / Menüfunktion spiegeln vertikal 0°-90°-180°-270° + Eingänge: 2 x Video Cincbuchse üblichst 1Vp-p 75 Ohm + Eingang Prioritat: Videoeingang 2 + RGB Bildformat: 16:9 Kontrast: 500:1 Helligkeit: 450 cd/m² + Blickwinkel: l/r: 70 Grad / up: 50 Grad / down: 70 Grad + Video System : PAL / NTSC automatische Erkennung + 12V Versorgungsspannung ( min 10V... bis max 14V Gleichspannung + Stromanschluss: Systemstecker über dann lose Kabel / rot: +12V Zündungsstrom Klemme 15 abgesichert laststabil / schwarz: Masse Klemme 31 + Betriebstemperaturbereich: -20°C bis +70°C Aufbewahrungstemperatur: -30°C bis +80°C + Abmessungen: L / B / H / > 175mm / 110mm / 26,81mm Abmessung mit Standfuß: H 115mm
Ähnliche Artikel

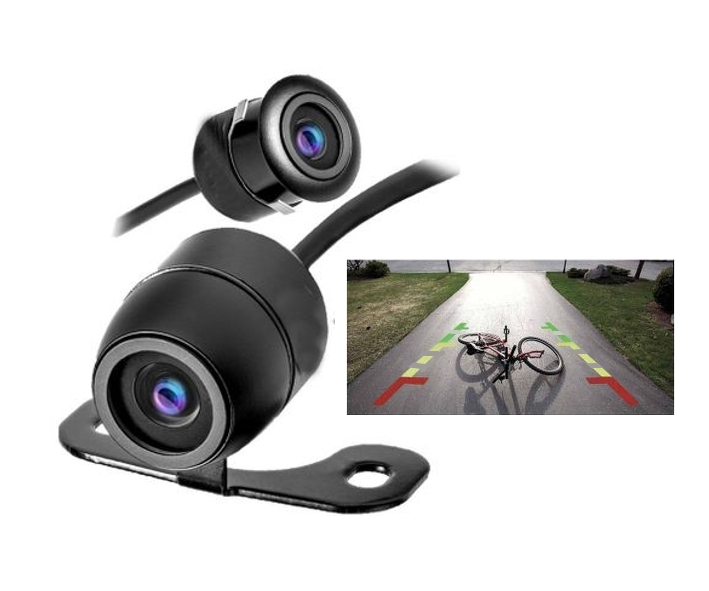

KFZ Kamera Rückfahrkamera Ideal auch für Reparaturen an KFZ, Caravan Transprter usw. Ideale Einparkhilfe durch die Verwendung sowohl als Front- oder auch Rückfahrkamera. Ein Parkpilot der beim Rückwärtseinparken mit 170 Grad eine sehr gute Übersicht bietet vielseitig verwendbar auf Grund der Multifunktionshalterung kompakte Bauweise. Die Kamera verfügt über einen Sensor der für gute Bildqualität sorgt. Mit einem Blickwinkel von 170 Grad erhalten Sie einen guten Überblick. Durch die kleine und sehr kompakte Bauweise sind viele verschiedene Einbau- und Nutzungsmöglichkeiten gegeben. Eine absolut perfekte Einparkhilfe. Im dargestellten Bild wird eine Color-Distanzskala eingeblendet, die kann aber auch ausgestellt werden. Eigenschaften: Farb-Rückfahrkamera Signalart FBAS = CVBS = Video Signal 4:3 analog Signalform NTSC mit Color-Distanzskala im Bild eingeblendet ( kann deaktiviert werden) Bild wird gespiegelt angezeigt ( kann geändert werden) Zusatzinfo: am kurzen Kamerakabel befinden sich zwei farbige Kabelschlaufen ( weiß und grün) Wenn die weiße durchtrennt wird deaktiviert sich die Spiegelung, bei der grünen die Linien = Distanzskala Objektiv: unter Schraubdeckel M12 Mini-Schraubobjektiv kann ggf. auch ausgetauscht werden Integriertes Objektiv 120°/170° Blickwinkel ( Weitwinkel) Empfindlichkeit / Mindestbeleuchtung: 0,2Lux Auflösung: 720 x 540 Pixel ( CMOS 762x504 eff ) Scanning System: 2:1 Interleace Automatisch Resolution: 500TVL Sync intern Autom. 480-520TVL Anschluss 12V DC ans Bordnetz ( Range: 11-14,5V ) Verpolungschutz Ja integriert Stromaufnahme 80mA Anschlußkabelkit anbei mit einer Gesamtlänge von 7m Anschlußkabel an Kamera Länge: 970mm mit Mini-4pol-Buchse mit DM 4,5mm Schutzgrad IP67 wasserdicht Outdoor Temperatur-Einsatzbereich: -30°C ... +75°C Abmessungen mit Halterung zirka 22 x 31mm Abmessungen Kamera: Länge: 23 x DM: 16,5mm ( Schraubkopf-DM bi Objektiv ca. 18,5mm ) Lieferumfang: 1x Rückfahrkamera mit 1m Anschlusskabel mit 4pol Mini-Buchse mit 4,5mm Durchmesser 1x Anschlußkabel 4pol Mini-Stecker DM: 6mm mit 500mm Koaxkabel auf gelbe Cinchbuchse und 1,6m Litzenkabel Rot/Schwarz 1x Anschlußkabel Verlängerung ca 5m Videoleitunggelbe 2x Cinchstecker ( RCA ) mit integrierter roter Litze 1pol + Plus 1x mechanische Teile Schraubkappe gerundet, Butterfly Halterung, beidseitiger klebender Softschaum und Schrauben 1x Bohrer DM 3,3mm mit Kranzboher DM 16,5mm 1x Kurzanleitung

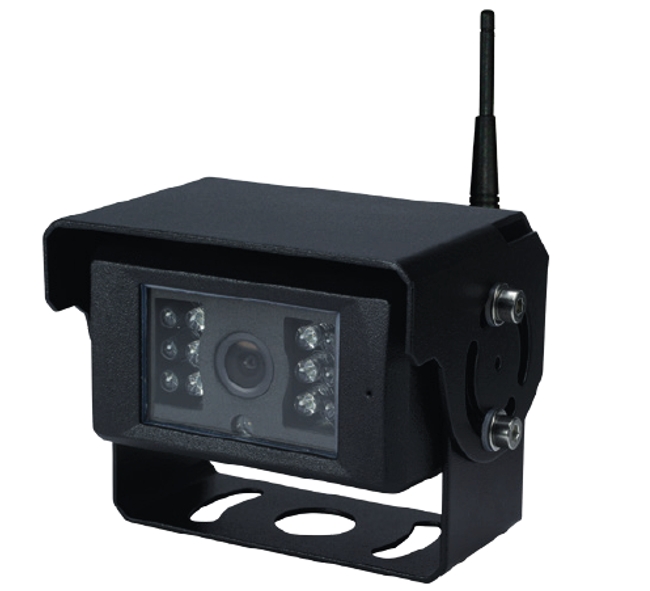

Funkkamera passend zum Monitor mit 2,4Ghz Funkempfänger MON-7044WL und ähnliche Modelle mit analogem Funkempfänger. Typischer Einsatz z.B. für KFZ, Anhänger, Caravan, Busse, Traktor, Yachten, Boote usw. Wasserfeste Aufbaukamera mit Metallbügel und Funkantenne und Hohlsteckeranschluss für die Stromversorgung Besondere Eigenschaften: Integrierter 2,4Ghz Funksender passend zum Monitor MON-7044WL o.ä. Integriertes Mikrofon ( Audio ) Wasserdicht Allwetterfest IP-Norm IP69 Temperatur Einsatzbereich -20°C ..... +70°C Umschaltbare Bildfunktion auf der Rückseite ( Normal / Spiegelbild ) Vollmetallgehäuse mit Befestigungsbügel Integrierte IR Nachtsicht LEDs Technische Daten Bildwandler: 1/3 Zoll CMOS-Bildsensor PC1089 Color Farbwiedergabe und bei Dunkelheit automatische Umschaltung auf SW Auflösung 728 x 488 Pixel ( VxH ) Image Sensor 500TV Lines Infrarot Spectrum 850nm ( Integrierten IR-LED ) Mindestbeleuchtung: 0,0Lux da IR LED integriert Nachtsichtdistanz ca. 8-10m max Automatisch an / aus: Lux auf (Nacht) / aus (Tag) Signal-Rausch-Verhältnis: Verbessern Sie als 48dB Sichtfeld Sehfeld: 120° Integrierte FIX-Fokus-Linse Umschaltbare Bildfunktion auf der Rückseite ( Normal / Spiegelbild ) Wasserdicht Alwetterfest Schutzgrad IP69 Temperatureinsatzbereich: -20...+70°C Automatic Gain Control Automatisch White Balance Automatisch Backlight Compensation Automatisch Electronic Shutter Auto 1/50 ( 1/60) - 1/100.000sec System PAL / FBAS Integrierter Funksender 2,4Ghz ( 2400-2483,5Mhz ) ACHTUNG kein WLAN ! Delay 120ms / RF Bit Rate 4Mbps / Spread Spectrum FHSS / VideoCodec MPEG4 Output Power 17dBm Spannungsversorgung: 12V oder 24V DC ( Bereich 10-32VDC ) 80mA Anschlüsse Ausgang an DC Hohlsteckerbuchse 5,5/2,1mm Kabellänge ca. 400mm Ausführung der Kamera: stabile Vollmetallausführung mit bruchsicherem Glas und abnehmbarer Antenne mit SMA Stecker Abmessungen: Mit Metallbügel B: 98mm H: 72mm T: 67mm mit Antennen 100mm Abmessungen nur Kamera B: 76mm H: 45mm T: 54mm mit Stromkabelmuffe 68mm Gwicht 600gr
