Taster für Platine 17,1x12,3mm Rote Kappe und 3mm LED
Taster mit LED für Platinen mit 3mm LED Eingabetaster mit schwarzem Körper und farbigem Knopf in ROT Ausführung Momentkontakt Beleuchtungsart Punktbeleuchtung 3mm LED in ROT integriert. vielseitig einsetzbar für den Direkteinbau in eine Leiterplatte, Lochrasterplatine usw. Ideal auch für die Reparatur von Regel- und Steuerungstechnik aller Art deutlich fühlbarer Schaltpunkt Körper und Knopf fertig montiert 1x Wechsler- bzw. UM Kontakt (1x Schliesser / 1x Öffner) Technische Daten: Material Knopf: ABS Kunststoff Kontakte: CuZn37, Ni, Au Schaltstrom, max.: 10mA DC Peak 30mA kurzfristig Schaltspannung, max.: 24V DC Leistung, max. DC: 240mW Übergangswiderstand: <50mR Isolationswiderstand: 100.000 MOhm statische Leistung: 1.5pF max. (1MHz) Prellzeit: 2ms / Betätigungskraft: 2N Lebensdauer/Zyklen: 5x10hoch5 Temperaturbereich: -25...+75°C Frontplatten-Ausschnitt 17.5 x 12.5 mm Abmessungen Taste selber 17.1 x 12.3mm Abmessungen Korpus B: 12,3mm T: 17,5mm H: 15mm ( H: Korpus: 8mm) RM: 5,08mm Pin zu Pin = längs / RM: 7,62mm Pin zu Pin Quer Zeichnung siehe auch weitere Bilder
1,30 €* 2,90 €* (55.17% gespart)
%
Taster Platinentaster 1xEin NO RM5 Keyswitch eckig Blau
Platinentaster 1xEin = 1xSchliesser Keyswitch eckig Blau Anwendung: Leiterplatten aller Art, Mess-, Steuer- und Kontrollgeräte, universeller Einsatz Seine kleinen Abmessungen erlauben den Einsatz in Platinen aller Art. Egal ob Lochrasterplatinen für Experimente oder den Neuaufbau von Leiterplatten. Die in vielen Farben verfügbaren festaufsitzenden Knöpfe gestatten den direkten Einbau in Platinen aller Art. Mit fühlbarem Schaltpunkt Kontakt = 1-polig ( NO ) EIN = 1x Schliesserkontakt ( SPST ) Lötkontakt = 4-Pins ( siehe Zeichnung ) Prellzeit 10ms Schaltleistung typisch max 10mA bis 35V DC Schaltleistung max 0,35W Kontakt-Widerstand: 10-30mOhm Isolations-Widerstand: 10hoch8 Ohm BOUNCE TIME: 10ms Lebensdauer Schaltungen ( 2,5x10hoch5 operations ) Mechanische Schaltweg F1: > 0.2mm Te > 1.0 mm Abmessungen siehe auch weitere Bilder ! 4-Lötpins mit RM: 5mm Durchmesser: 12mm ( 11,4mm ) Druckkopf eckig = 7,5 x 7,5mm ( Range max 7,7 x 7,7mm ) Bauhöhe: 10mm Mindestabstand Taster zu Taster 12,7mm Löten in Platinen max 350°C for 3 seconds ( Hand soldering ) Temperatur-Einsatzbereich: -20°C .... +60°C
1,45 €* 2,95 €* (50.85% gespart)
%
Taster Platinentaster 1xEin NO RM5 Keyswitch eckig Gelb
Platinentaster 1xEin = 1xSchliesser Keyswitch eckig Gelb Anwendung: Leiterplatten aller Art, Mess-, Steuer- und Kontrollgeräte, universeller Einsatz Seine kleinen Abmessungen erlauben den Einsatz in Platinen aller Art. Egal ob Lochrasterplatinen für Experimente oder den Neuaufbau von Leiterplatten. Die in vielen Farben verfügbaren festaufsitzenden Knöpfe gestatten den direkten Einbau in Platinen aller Art. Mit fühlbarem Schaltpunkt Kontakt = 1-polig ( NO ) EIN = 1x Schliesserkontakt ( SPST ) Lötkontakt = 4-Pins ( siehe Zeichnung ) Prellzeit 10ms Schaltleistung typisch max 10mA bis 35V DC Schaltleistung max 0,35W Kontakt-widerstand: 10-30mOhm Isolations-Widerstand: 10hoch8 Ohm BOUNCE TIME: 10ms Lebensdauer Schaltungen ( 2,5x10hoch5 operations ) Mechanische Schaltweg F1: > 0.2mm Te > 1.0 mm Abmessungen siehe auch weitere Bilder ! 4-Lötpins mit RM: 5mm Durchmesser: 12mm ( 11,4mm ) Druckkopf eckig = 7,5 x 7,5mm ( Range max 7,7 x 7,7mm ) Bauhöhe: 10mm Mindestabstand Taster zu Taster 12,7mm Löten in Platinen max 350°C for 3 seconds ( Hand soldering ) Temperatur-Einsatzbereich: -20°C .... +60°C
1,65 €* 2,95 €* (44.07% gespart)
Neu
Taster Platinentaster 1xEin NO RM5 Keyswitch eckig Rot
Platinentaster 1xEin = 1xSchliesser Keyswitch eckig Rot Anwendung: Leiterplatten aller Art, Mess-, Steuer- und Kontrollgeräte, universeller Einsatz Seine kleinen Abmessungen erlauben den Einsatz in Platinen aller Art. Egal ob Lochrasterplatinen für Experimente oder den Neuaufbau von Leiterplatten. Die in vielen Farben verfügbaren festaufsitzenden Knöpfe gestatten den direkten Einbau in Platinen aller Art. Mit fühlbarem Schaltpunkt Kontakt = 1-polig ( NO ) EIN = 1x Schliesserkontakt ( SPST ) Lötkontakt = 4-Pins ( siehe Zeichnung ) Prellzeit 10ms Schaltleistung typisch max 10mA bis 35V DC Schaltleistung max 0,35VA Kontakt-widerstand: 10-30mOhm Isolations-Widerstand: 10hoch8 Ohm BOUNCE TIME: 10ms Lebensdauer Schaltungen ( 2,5x10hoch5 operations ) Mechanische Schaltweg F1: > 0.2mm Te > 1.0 mm Abmessungen siehe auch weitere Bilder ! 4-Lötpins mit RM: 5mm Durchmesser: 12mm ( 11,4mm ) Druckkopf eckig = 7,5 x 7,5mm ( Range max 7,7 x 7,7mm ) Bauhöhe: 10mm Mindestabstand Taster zu Taster 12,7mm Löten in Platinen max 350°C for 3 seconds ( Hand soldering ) Temperatur-Einsatzbereich: -20°C .... +60°C
Ab 0,72 €*

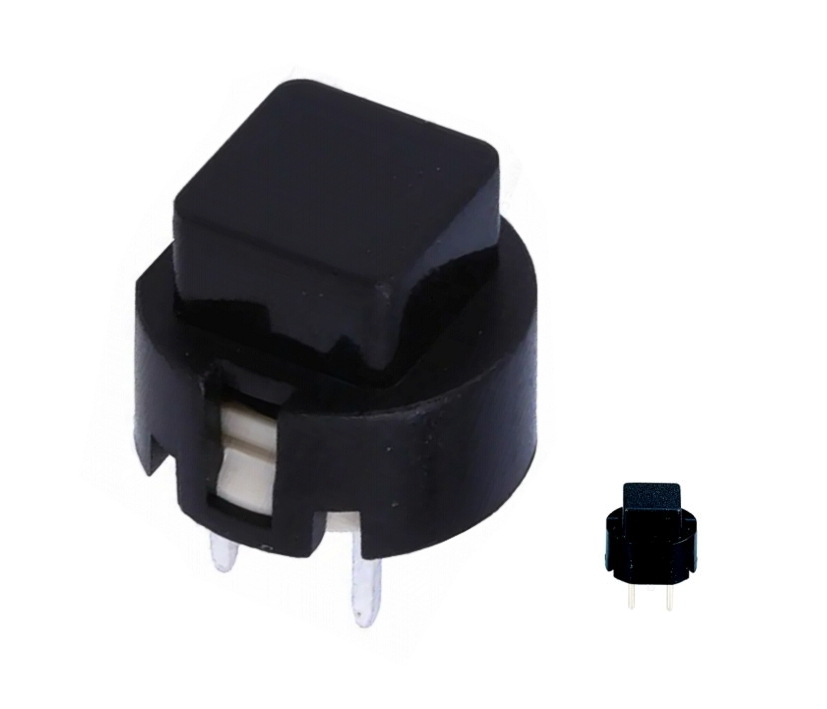

Taster Platinentaster 1xEin NO RM5 Keyswitch eckig Schwarz
Platinentaster 1xEin = 1xSchliesser Keyswitch eckig Schwarz Anwendung: Leiterplatten aller Art, Mess-, Steuer- und Kontrollgeräte, universeller Einsatz Seine kleinen Abmessungen erlauben den Einsatz in Platinen aller Art. Egal ob Lochrasterplatinen für Experimente oder den Neuaufbau von Leiterplatten. Die in vielen Farben verfügbaren festaufsitzenden Knöpfe gestatten den direkten Einbau in Platinen aller Art. Mit fühlbarem Schaltpunkt Kontakt = 1-polig ( NO ) EIN = 1x Schliesserkontakt ( SPST ) Lötkontakt = 4-Pins ( siehe Zeichnung ) Prellzeit 10ms Schaltleistung typisch max 10mA bis 35V DC Schaltleistung max 0,35W Kontakt-widerstand: 10-30mOhm Isolations-Widerstand: 10hoch8 Ohm BOUNCE TIME: 10ms Lebensdauer Schaltungen ( 2,5x10hoch5 operations ) Mechanische Schaltweg F1: > 0.2mm Te > 1.0 mm Abmessungen siehe auch weitere Bilder ! 4-Lötpins mit RM: 5mm Durchmesser: 12mm ( 11,4mm ) Druckkopf eckig = 7,5 x 7,5mm ( Range max 7,7 x 7,7mm ) Bauhöhe: 10mm Mindestabstand Taster zu Taster 12,7mm Löten in Platinen max 350°C for 3 seconds ( Hand soldering ) Temperatur-Einsatzbereich: -20°C .... +60°C
Ab 0,69 €*
%

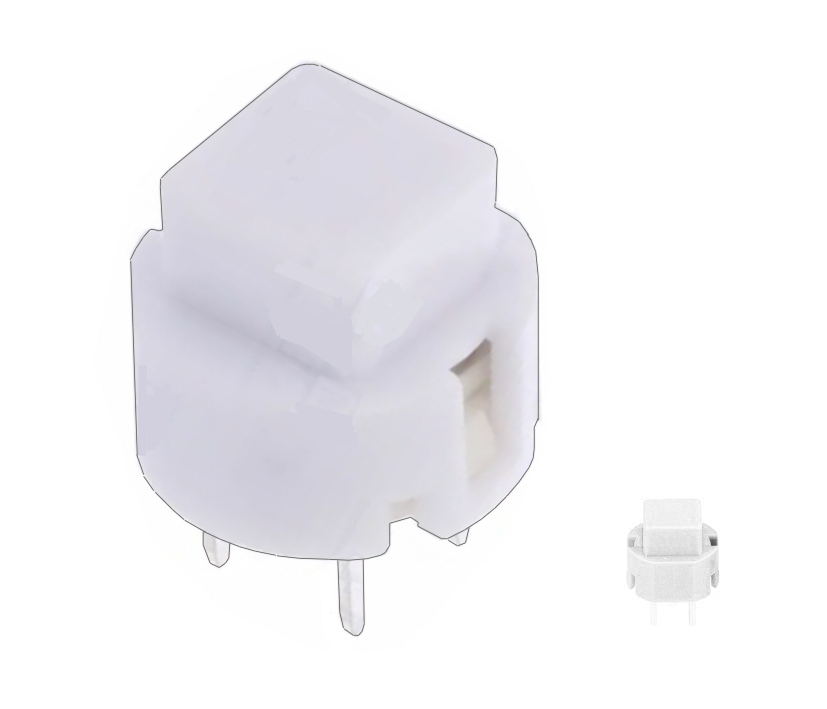

Taster Platinentaster 1xEin NO RM5 Keyswitch eckig Weiss
Platinentaster 1xEin = 1xSchliesser Keyswitch eckig Weiss Anwendung: Leiterplatten aller Art, Mess-, Steuer- und Kontrollgeräte, universeller Einsatz Seine kleinen Abmessungen erlauben den Einsatz in Platinen aller Art. Egal ob Lochrasterplatinen für Experimente oder den Neuaufbau von Leiterplatten. Die in vielen Farben verfügbaren festaufsitzenden Knöpfe gestatten den direkten Einbau in Platinen aller Art. Mit fühlbarem Schaltpunkt Kontakt = 1-polig ( NO ) EIN = 1x Schliesserkontakt ( SPST ) Lötkontakt = 4-Pins ( siehe Zeichnung ) Prellzeit 10ms Schaltleistung typisch max 10mA bis 35V DC Schaltleistung max 0,35W Kontakt-widerstand: 10-30mOhm Isolations-Widerstand: 10hoch8 Ohm BOUNCE TIME: 10ms Lebensdauer Schaltungen ( 2,5x10hoch5 operations ) Mechanische Schaltweg F1: > 0.2mm Te > 1.0 mm Abmessungen siehe auch weitere Bilder ! 4-Lötpins mit RM: 5mm Durchmesser: 12mm ( 11,4mm ) Druckkopf eckig = 7,5 x 7,5mm ( Range max 7,7 x 7,7mm ) Bauhöhe: 10mm Mindestabstand Taster zu Taster 12,7mm Löten in Platinen max 350°C for 3 seconds ( Hand soldering ) Temperatur-Einsatzbereich: -20°C .... +60°C
1,65 €* 2,95 €* (44.07% gespart)
