ISDN Kabel bzw. ISDN Anschlußkabel Flachbabel mit Stecker/Stecker RJ45 Modularkabel 8-adrig 1:1 verschaltet = üblich Modular-Stecker 8P8C auf Modular-Stecker 8P8C üblicher Einsatz an ISDN Anlagen und ISDN Telefonen ISDN Steckkarten

ISDN Verlängerung mit Stecker Buchse 8adrig  1:1 verschaltet = üblich  Länge: 10m

10m RJ45 Kabel Anschlusskabel 2x RJ45 Stecker 4polig belegt  Modularkabel 4-adrig 1:1 verschaltet = üblich siehe weitere Bilder  Modular-Stecker 8P4C auf Modular-Stecker 8P4C Einsatz: Telefontechnik, Schwachstom, ISDN, SO-Bus usw.

Aufputz RJ45 Dose Systembus SoBus Datenbus usw. Univ. Anschlussdose mit 2x RJ45 Buchsen Die beiden RJ45 Anschlüsse sind parallel an einer 8pol Schraubleiste angeschlossen, ohne Endwiderstand Zwei RJ45 Buchsen parallel durchgebrückt für einen Anschluß  RJ45 Dose ungeschirmt für Datenbus, SoBus, Systemtelefone, Maschinen usw.  Aufputzbefestigung mittels Krallen  Kontakte über Schraubklemmen  Bedingt auch für Cat3, Cat5, Maschinenansteuerung usw. geeignet da ungeschirmte Dose nkl. Abdeckdekorblende in Beige

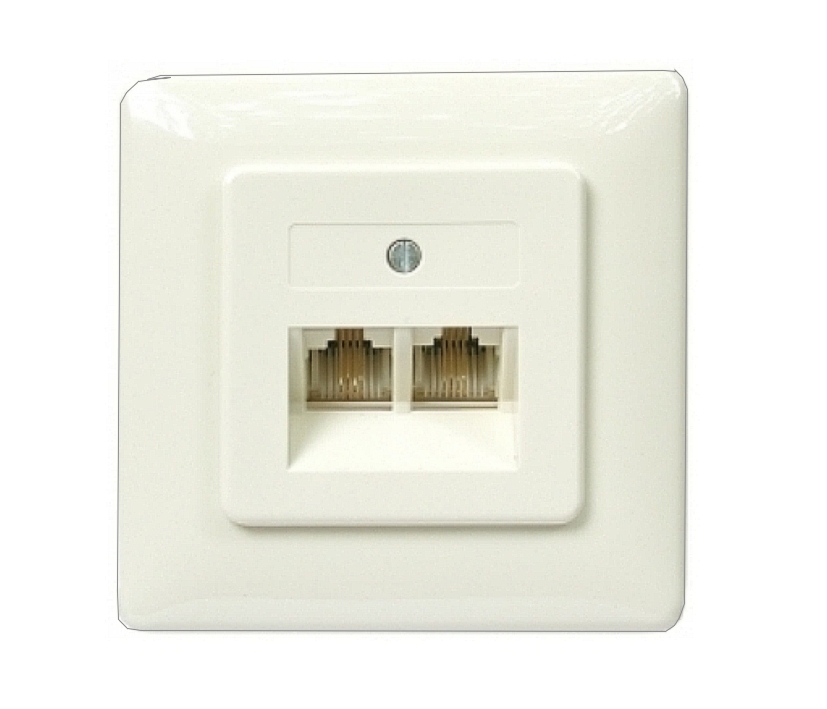

Unterputz RJ45 Dose Systembus SoBus Datenbus usw. Univ. Anschlussdose mit 2x RJ45 Buchsen Die beiden RJ45 Anschlüsse sind getrennt an 2x 8pol Schraubleiste angeschlossen, ohne EndwiderstandZwei RJ45 Buchsen getrennt für zwei Anschlüße RJ45 Dose ungeschirmt für Datenbus, SoBus, Systemtelefone, Maschinen usw. Unterputzbefestigung mittels Krallen Kontakte über Schraubklemmen Bedingt auch für Cat3, Cat5, Maschinenansteuerung usw. geeignet da ungeschirmte DoseUnterputzbefestigung mittels Krallen inkl. Dekorblende Beige

Unterputz RJ45 Dose Systembus SoBus Datenbus usw. Univ. Anschlussdose mit 2x RJ45 Buchsen Die beiden RJ45 Anschlüsse sind getrennt an 2x 8pol Schraubleiste angeschlossen, ohne EndwiderstandZwei RJ45 Buchsen getrennt für zwei Anschlüße RJ45 Dose ungeschirmt für Datenbus, SoBus, Systemtelefone, Maschinen usw. Unterputzbefestigung mittels Krallen Kontakte über Schraubklemmen Bedingt auch für Cat3, Cat5, Maschinenansteuerung usw. geeignet da ungeschirmte DoseUnterputzbefestigung mittels Krallen, inkl. Dekorblende Reinweiss RAL9010

Unterputz RJ45 Dose Systembus SoBus Datenbus usw. Univ. Anschlussdose mit 2x RJ45 Buchsen Die beiden RJ45 Anschlüsse sind parallel an einer 8pol Schraubleiste angeschlossenübliche Ausführung mit Endwiderstand siehe auch weitere Bilder ! Zwei RJ45 Buchsen parallel durchgebrückt für einen Anschluß RJ45 Dose ungeschirmt für Datenbus, SoBus, Systemtelefone, Maschinen usw. Unterputzbefestigung mittels Krallen Kontakte über Schraubklemmen Bedingt auch für Cat3, Cat5, Maschinenansteuerung usw. geeignet da ungeschirmte Doseinkl. Abdeckdekorblende in Beige

Unterputz RJ45 Dose Systembus SoBus Datenbus usw. Univ. Anschlussdose mit 2x RJ45 Buchsen Die beiden RJ45 Anschlüsse sind parallel an einer 8pol Schraubleiste angeschlossen, ohne EndwiderstandZwei RJ45 Buchsen parallel durchgebrückt für einen Anschluß RJ45 Dose ungeschirmt für Datenbus, SoBus, Systemtelefone, Maschinen usw. Unterputzbefestigung mittels Krallen Kontakte über Schraubklemmen Bedingt auch für Cat3, Cat5, Maschinenansteuerung usw. geeignet da ungeschirmte Doseinkl. Abdeckdekorblende in Beige

Unterputz RJ45 Dose Systembus SoBus Datenbus usw. Univ. Anschlussdose mit 2x RJ45 Buchsen Die beiden RJ45 Anschlüsse sind parallel an einer 8pol Schraubleiste angeschlossen, ohne Endwiderstand Zwei RJ45 Buchsen parallel durchgebrückt für einen Anschluß RJ45 Dose ungeschirmt für Datenbus, SoBus, Systemtelefone, Maschinen usw. Unterputzbefestigung mittels Krallen Kontakte über Schraubklemmen Bedingt auch für Cat3, Cat5, Maschinenansteuerung usw. geeignet da ungeschirmte Doseinkl. Abdeckdekorblende in Reinweiss (RAL9010)

ISDN Verlängerung Flachkabel mit Stecker/Buchse RJ45 Modularverlängerung 8adrig 1:1 verschaltet = üblich Modular-Stecker 8P8C auf Modular-Kupplung 8P8C

3m RJ45 Kabel Anschlusskabel 2x RJ45 Stecker 8polig belegt Modularkabel 8-adrig 1:1 verschaltet = üblich Modular-Stecker 8P8C auf Modular-Stecker 8P8C

ISDN Kabel bzw. ISDN Anschlußkabel Flachbabel mit Stecker/Stecker RJ45 Modularkabel 8-adrig 1:1 verschaltet = üblich Modular-Stecker 8P8C auf Modular-Stecker 8P8C üblicher Einsatz an ISDN Anlagen und ISDN Telefonen ISDN Steckkarten

ISDN Verlängerung Flachkabel mit Stecker/Buchse RJ45 Modularverlängerung 8adrig 1:1 verschaltet = üblich Modular-Stecker 8P8C auf Modular-Kupplung 8P8C

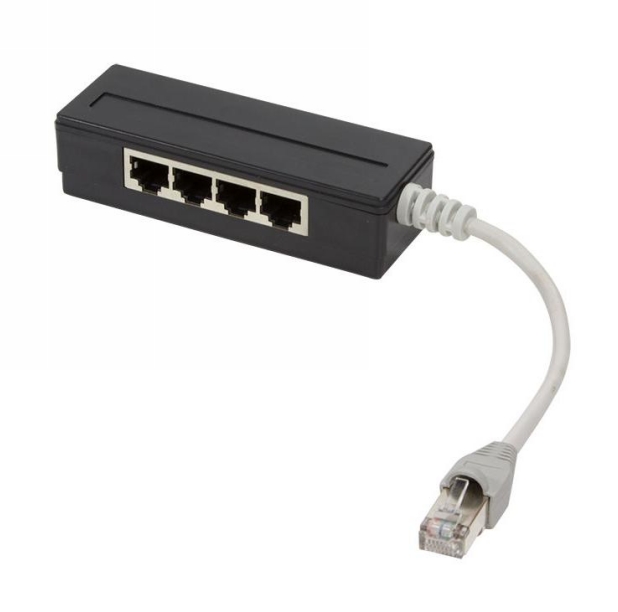

RJ45 Splitter 1zu1 Verteiler 4-fach  mit 4x RJ45 Buchsen   Typischer Einsatz   Dieser RJ45 Patchverteiler ermöglicht den Anschluß z.B. von mehreren RJ45 Mikrofon-Sprechstellen verwendet werden am RJ45 Bus der ELA-Verstärker  oder auch ISDN-Geräten an einem S0-Bus oder auch in Verbindung mit PoE Splittern ( z.B. PoE auf 12Vdc usw.      Technische Details:  1x Eingang RJ45 auf 4x Ausgänge RJ45 Buchse / Kupplung  12cm RJ45 Stecker Kabel auf solides Kunststoffgehäuse ungeschirmt  mit 4x RJ45 Buchse / Kupplungen ( 1:1 voll belegt alle 8-Aderm )  ohne Endwiderstände = Reiner 1:1 Adapter  Abmessungen: 106 x 36 x 28mm  Schaltplan siehe auch Zeichnung weitere Bilder  Zusatzinfo: Es gibt noch einen weiteren RJ45 Y-Adapter mit andere Pin Belegung bzw. Beschaltung siehe auch unter ähnliche Produkten unten, oder unter Suche ( Lupe oben ) Bst Nr eintippen  Es gibt mehrer Ausführungen dieser Y-Adapter mit unterschiedlicher Beschaltung bzw. Pinbelegung   Bst Nr  39-875-01000 = RJ45 - 2-fach Splitter ( gängiges Modell für die EDV Vernetzung )  Bst Nr  39-875-01010 = RJ45 - 2-fach Splitter Telefon / EDV Netzwerk  Bst Nr  76-686-00045 = RJ45 - 4-fach Splitter ohne Widerstande 1:1 vorverdrahtet  Bst Nr  76-686-00040 = RJ45 - 2-fach Splitter mit 100-ohm Widerstanden  Bst Nr  76-686-00060 = RJ45 - 5-fach Splitter mit 100-ohm Widerstanden  Bst Nr  76-686-00050 = RJ45 - 8-fach Splitter mit 100-ohm Widerstanden

RJ45 Splitter 2fach RJ45 Verteile ISDN Verteiler 2-fach S0-Bus 1zu1 ISDN Verteiler 2-fach mit RJ45-Stecker zum Einstecken z.B. in die ISDN-Dose, So-Bus usw. Belegung siehe weitere Bilder  Mit einer 2-fach Kupplung für ISDN-Stecker RJ45 kann auch in die Kupplung eines Verlängerungskabel eingesteckt und auf 2 Endgeräte aufgeteilt werden.  2 fach ISDN Verteiler mit 2x 8pol.Modularbuchsen im quadratischem Kunststoffgehäuse. Eingang über Kabel mit 8pol. RJ45 Stecker. Inkl. 2x 100-Ohm Abschlusswiderstände Der ISDN-Verteiler ermöglicht den Anschluß von mehreren ISDN-Geräten an einem S0-Bus. RJ45 Buchsen mit Anschlußkabel und eingebauten Endwiderständen. 2x RJ45 Buchse 15cm Kabel Zusatzinfo: Es gibt noch einen weiteren RJ45 Y-Adapter mit andere Pin Belegung bzw. Beschaltung siehe auch unter ähnliche Produkten unten, oder unter Suche ( Lupe oben ) Bst Nr eintippen  Es gibt mehrer Ausführungen dieser Y-Adapter mit unterschiedlicher Beschaltung bzw. Pinbelegung   Bst Nr  39-875-01000 = RJ45 - 2-fach Splitter ( gängiges Modell für die EDV Vernetzung )  Bst Nr  39-875-01010 = RJ45 - 2-fach Splitter Telefon / EDV Netzwerk  Bst Nr  76-686-00040 = RJ45 - 2-fach Splitter mit 100-ohm Widerstanden  Bst Nr  76-686-00060 = RJ45 - 5-fach Splitter mit 100-ohm Widerstanden  Bst Nr  76-686-00050 = RJ45 - 8-fach Splitter mit 100-ohm Widerstanden

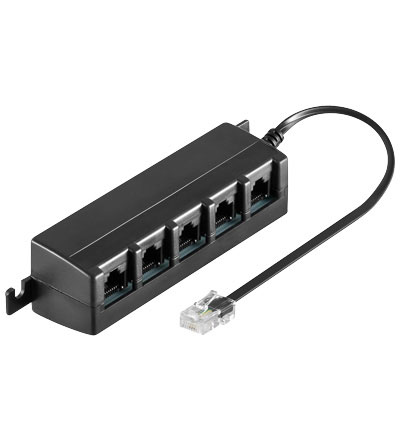

ISDN Verteiler 5-fach mit integrierten Widerständen 1x Eingang RJ45 Stecker auf 5x Ausgänge RJ45 Buchse  15cm ISDN Stecker (RJ45) Kabel Solides Kunststoffgehäuse mit 5x RJ45 Kupplungen (ungeschirmt) Der ISDN Verteiler ermöglicht den Anschluß von mehreren ISDN-Geräten an einem S0-Bus. 5x RJ45 Buchse mit 15cm Anschlußkabel und eingebauten Endwiderständen  Zusatzinfo: Es gibt noch einen weiteren RJ45 Splitter und Y-Adapter mit andere Pin Belegung bzw. Beschaltung siehe auch unter ähnliche Produkten unten, oder unter Suche ( Lupe oben ) Bst Nr eintippen   Es gibt mehrer Ausführungen dieser Y-Adapter mit unterschiedlicher Beschaltung bzw. Pinbelegung    Bst Nr  39-875-01000 = RJ45 - 2-fach Splitter ( gängiges Modell für die EDV Vernetzung )  Bst Nr  39-875-01010 = RJ45 - 2-fach Splitter Telefon / EDV Netzwerk  Bst Nr  76-686-00040 = RJ45 - 2-fach Splitter mit 100-ohm Widerstanden  Bst Nr  76-686-00060 = RJ45 - 5-fach Splitter mit 100-ohm Widerstanden  Bst Nr  76-686-00050 = RJ45 - 8-fach Splitter mit 100-ohm Widerstanden

Patchverteiler 8-fach mit 8x RJ45 Buchsen  1x Eingang RJ45 auf 8x Ausgänge RJ45 Buchsen  15cm RJ45 Stecker Kabel auf solides Kunststoffgehäuse mit 8x RJ45 Kupplungen (ungeschirmt) Dieser Patchverteiler ermöglicht den Anschluß von mehreren ISDN-Geräten an einem S0-Bus oder kann auch für RJ45 Sprechstellen verwendet werden.      8x RJ45 Buchse     mit 15cm Anschlußkabel und eingebauten Endwiderständen Zusatzinfo: Es gibt noch einen weiteren RJ45 Y-Adapter mit andere Pin Belegung bzw. Beschaltung siehe auch unter ähnliche Produkten unten, oder unter Suche ( Lupe oben ) Bst Nr eintippen  Es gibt mehrer Ausführungen dieser Y-Adapter mit unterschiedlicher Beschaltung bzw. Pinbelegung   Bst Nr  39-875-01000 = RJ45 - 2-fach Splitter ( gängiges Modell für die EDV Vernetzung )  Bst Nr  39-875-01010 = RJ45 - 2-fach Splitter Telefon / EDV Netzwerk  Bst Nr  76-686-00045 = RJ45 - 4-fach Splitter ohne Widerstande 1:1 vorverdrahtet  Bst Nr  76-686-00040 = RJ45 - 2-fach Splitter mit 100-ohm Widerstanden  Bst Nr  76-686-00060 = RJ45 - 5-fach Splitter mit 100-ohm Widerstanden  Bst Nr  76-686-00050 = RJ45 - 8-fach Splitter mit 100-ohm Widerstanden

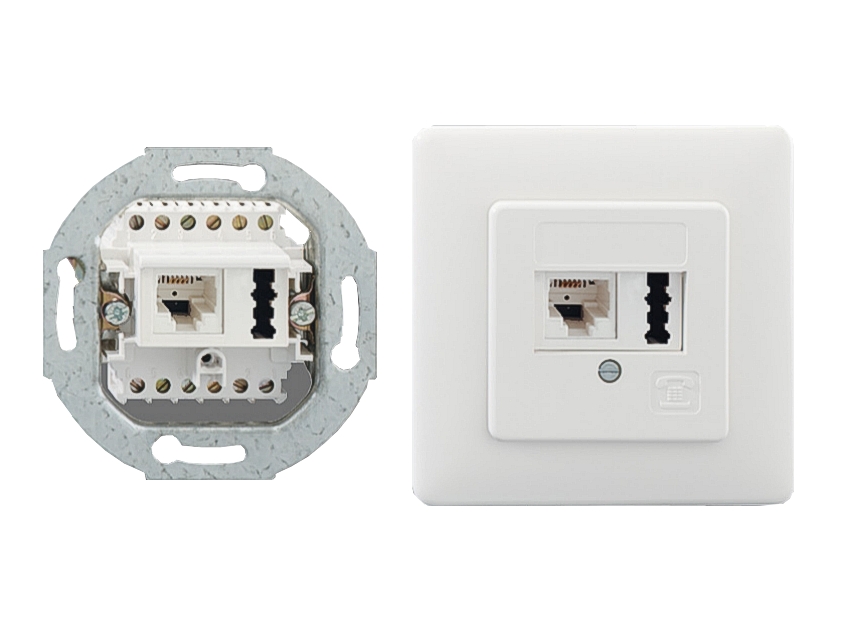

TAE RJ45 Dose Kombidose RJ45 und TAE Telefondose DSL Dose LAN Dose halbduplex Unterputz Anschlußdose Kombidose geeignet für TAE; ISDN, DSL und auch LAN UTP Halbduplex Vernetzung für LAN RJ45 Buchse 8pin breite (6polig belegt ) und TAE-F/N (1x6) Buchsenelement universell geeignet für 6-polige und 8-polige Stecker Anschluss-Einheit für 2 Terminals Schraubkontakte 2x 6pol ( 6pol RJ45 und 6pol TAE ) Anschlussplan siehe weitere Bilder  Schraubkontakte für Leiter bis 1mm Durchmesser max. 2 Adern je Kontakt Material Kontaktfeder CuSn Oberfläche Kontaktfeder 1,5um Ni / 1,3um Au ( vergoldet )  Lebensdauer (Steckzyklen) mind. 2.500 Zyklen Bauart DIN EN 60 603-7:1997-08 Nennbetriebsspannung 125 V DC Betriebsstrom max. 1 A bei 50 °C Spannungsfestigkeit 1000 V, 50 Hz, 1 min Isolationswiderstand > 500 MOhm Kontaktwiderstand < 20 mOhm TIA/IAE-568-B.2-2001 Category 3 ungeschirmt Mit Zentralblende und Außenblende mit Spreizkrallen Farbe: Reinweiss (ähnlich RAL 9010) Abmessungen Aussenblende 80 x 80 mm Abmessungen Innenblende 50 x 50 mm An dieser Universaldose können Sie sowohl ihre analogen Endgeräte wie Telefon, Faxgerät, Anrufbeantworter als auch Ihre SoBus, ISDN-Geräte wie ISDN-Telefon oder ISDN-PC-Karte oder auch Systembus Telefone und den DSL Anschluss für Router anschließen. Desweiteren ist es möglich die RJ45 Buchse für die EDV LAN Vernetzung im Hause zu nutzen Die RJ45 Buchse ist 6polig belegbar, und kann somit auch für die 4pol Halbduplex UTP ( siehe auch Plan weitere Bilder )  Vernetzung verwendet werden ( Category 3 )  10/100Mbit  Somit ideal für Gebäude mit alter bestehender Verkabelung  Halbdubplexbelegung mit Kontaktbelegung 1, 2, 3, 6 (Ethernet 10/100Mbit ) siehe auch weitere Bilder Zusatzinfo: Auch als Aufputz Ausführung erhältlich = Bst Nr  76-882-01000 ( siehe Register unten ähnliche ) Empfohlenes Zubehör hierzu fals nötig  76-882-01120 = RJ45 Stecker auf TAE-F Stecker  76-882-01115 = RJ45 Stecker auf TAE Buche  10zoll Schrank, 10zoll Patchfeld

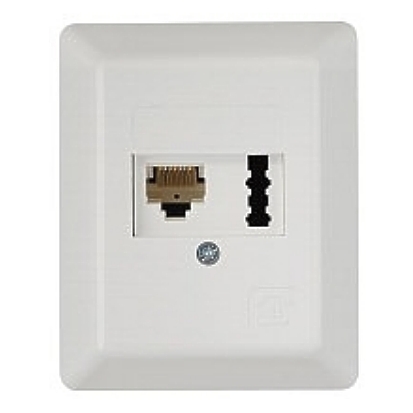

TAE ISDN DSL Dose Telefondose RJ45 SoBus und TAE Anschlussdose Kombidose Aufputz RJ45 ISDN ( SoBus) 1x8(6) und TAE (1x6) pol An dieser Dose können Sie sowohl ihre analogen Endgeräte wie TAE-Telefone und oder ISDN Anlagen, als auch Ihre ISDN Geräte sowie ISDN Telefone oder  auch ISDN PC Karte angesteckt werden Ideal auch um auf die aktuelle IP VoIP Telefonie umzustellen Durch die integrierte RJ45 Buchse kann z.B. auch die DSL Leitung für die Fritzbox einfach aufgeklemmt werden  Anschlussart Schraubklemmen. Aussenabmessungen ca.: H:81mm B:65mm T:28mm Befestigung dübeln oder schrauben Anschlussbelegung siehe weitere Bilder ! Farbe: Beige/ Perlweiss  An dieser Universaldose können Sie sowohl ihre  analogen Endgeräte wie Telefon, Faxgerät, Anrufbeantworter als auch Ihre SoBus, ISDN-Geräte wie ISDN-Telefon oder ISDN-PC-Karte oder auch Systembus Telefone und den DSL Anschluss für Router anschließen. Desweiteren ist es möglich die RJ45 Buchse für die EDV LAN Vernetzung im Hause zu nutzen Die RJ45 Buchse ist 6polig belegbar, und kann somit auch für die 4pol Halbduplex UTP ( siehe auch Plan weitere Bilder )  Vernetzung verwendet werden ( Category 3 )  10/100Mbit  Somit ideal für Gebäude mit alter bestehender Verkabelung  Halbdubplexbelegung mit Kontaktbelegung 1, 2, 3, 6 (Ethernet 10/100Mbit ) siehe auch weitere Bilder   Zusatzinfo: Auch als Unterputz Ausführung erhältlich = Bst Nr  76-882-01050 ( siehe Register unten ähnliche )
