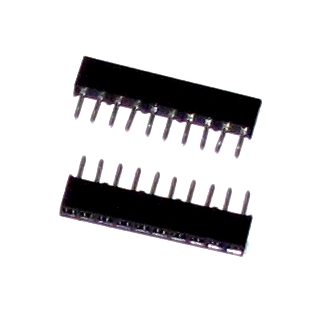

SIL Fassung 12polige Buchsenleiste - SIL / SIP Leiste  10polige Buchsenleiste. Ideal für Leiterplatten, Reparaturen usw. RM 2,54mm SIL / SIP Leiste Buchsenleiste SIL / SIP Standard Fassung  Buchsen bzw. Sockelleisten 2,54 mm  10-polig einreihig Buchse Rastermaß: 2,54mm Material Kupferlegierung verzinnt Kontaktfeder Berylium Kupfer Veredelung Kontakt Sn Nennstrom bis 2A Nennspannung bis 150V rms / V dc Temperatur Einsatzbereich: -40....+85°C Abmessungen:  L: 25,5mm B: 2,4mm Höhe-Korpus: 5,1mm mit Kontakten : 10,0mm

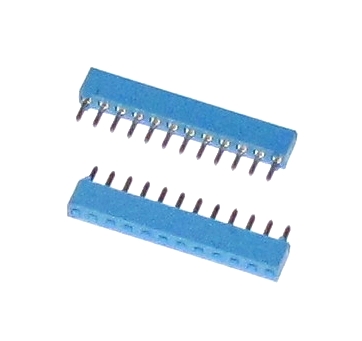

SIL Fassung 12polige Buchsenleiste - SIL / SIP Leiste  12polige Buchsenleiste. Ideal für Leiterplatten, Reparaturen usw. RM 2,54mm SIL / SIP Leiste Buchsenleiste SIL / SIP Standard Fassung  Buchsen bzw. Sockelleisten 2,54 mm  12-polig einreihig Buchse Rastermaß: 2,54mm Material Kupferlegierung verzinnt Kontaktfeder Berylium Kupfer Veredelung Kontakt Sn Nennstrom bis 2A Nennspannung bis 150V rms / V dc Temperatur Einsatzbereich: -40....+85°C Abmessungen: L: 30,2mm B: 3,1mm Höhe Korpus: 5,1mm mit Kontakten : 8,3mm

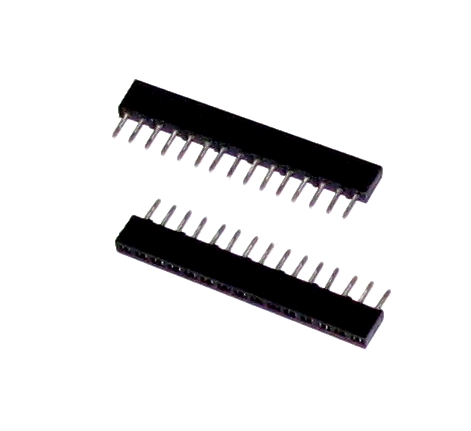

SIL Fassung 15polige Buchsenleiste - SIL / SIP Leiste  15polige Buchsenleiste. Ideal für Leiterplatten, Reparaturen usw. RM 2,54mm SIL / SIP Leiste Buchsenleiste SIL / SIP Standard Fassung  Buchsen bzw. Sockelleisten 2,54 mm  15-polig einreihig Buchse Rastermaß: 2,54mm Material Kupferlegierung verzinnt Kontaktfeder Berylium Kupfer Veredelung Kontakt Sn Nennstrom bis 2A Nennspannung bis 150V rms / V dc Temperatur Einsatzbereich: -40....+85°C Abmessungen: L: 30,2mm B: 3,1mm Höhe-Korpus: 5,1mm mit Kontakten : 8,3mm

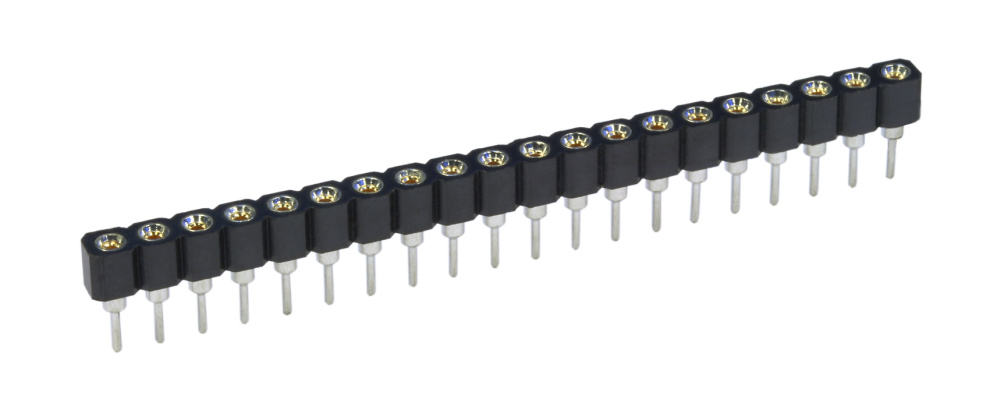

20polige Buchsenleiste mittels Seitenschneider auch kürzbar. Ideal für Leiterplatten, Reparaturen usw.  Isolierkörper: Thermoplastic UL94V-0 SIL / SIP Leiste Buchsenleiste  Kontaktmaterial CuZn, verzinnt Feder: BeCu, vergoldet  passend für: Rundstift 0,40 bis 0,56mm oder Vierkantstift 0,25x0,45mm Nennstrom: bis 3,0A Nennspannung: 150V AC RMS 60V DC Durchschlagspannung (1min.): 1000VRMS Temperaturbereich: -55...125°C Löttemperatur (max.): 260°C (10s)

SIL Fassung 20pol Präzisionsbuchse - SIL / SIP Leiste  20polige Buchsenleiste mittels Seitenschneider auch kürzbar. Ideal für Leiterplatten, Reparaturen usw. RM 2,54mm vergoldet SIL / SIP Leiste Buchsenleiste SIL / SIP Präzisions Fassung  Präzisions Sockelleisten 2,54 mm Serie 006 20-polig einreihig Buchse Rastermaß: 2,54mm passend für: Rundstift 0,40 bis 0,56mm passend Vierkantstift 0,25 bis 0,45mm Durch abbrechen oder abschneiden konfigurierbar einreihige ultra low profile Sockelleiste Ein speziell entwickelter Kontakt mit Kontaktfedern ermöglicht eine Bauhöhe von nur 2,54 mm Material Kupferlegierung Kontaktfeder Berylium Kupfer Veredelung Kontakt Sn Veredelung Kontaktfeder Au vergoldet Nennstrom bis 3A Nennspannung bis 150V rms / V dc Temperatur Einsatzbereich: -55....+125°C Abmessungen siehe Zeichnung weitere Bilder Geeignet für Präzisionsstiftleisten, IC, DIP Schalter, Steckbare Display, Testprodukte, Epromer, Expermentierboards usw.

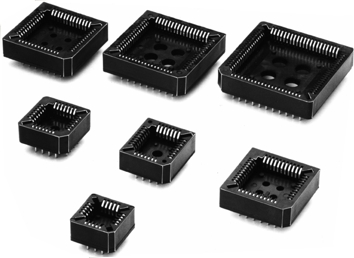

44pol PLCC Fassung PLCC Sockel mit Einlötstifften und Präzisionskontakten  44pol PLCC Fassung PLCC Sockel mit Einlötstifften und Präzisionskontakten für die Platinenmontage / Leiterplatte gem. JEDEC MO-047 / MO-052 üblichste Standard Print Ausführung Rastermass 1,27mm siehe auch weitere Bilder Zeichnung  hochtemperaturfest Isolierkörper: Hochtemp. Therrmoplast, UL94V-0 Kontaktmaterial: Phosphor Bronze Nennstrom: 1A Nennspannung: bis max 100VRMS/V DC Durchschlagspannung (1Min.): 600VRMS Temperaturbereich: -40...+85°C Prozesstemperatur (10s), max.: +260°C Abmessungen ca. A: 23,18mm x 23,18mm

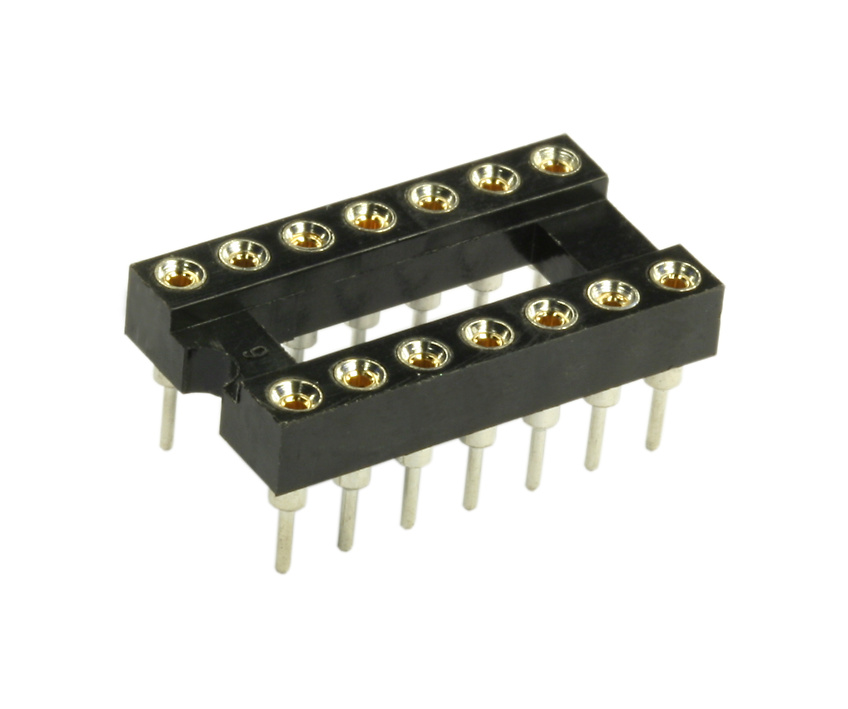

14pol IC Fassung mit Präzisions Kontakten gedreht RM 2,54mm Breite Kontakt Mitte/Mitte = 7,62mm Betriebstemperatur: -40...+105°C IC-Flachsockel mit gedrehten Kontakten Offener Isolierkörper Steckbar mit Rundstift 0,40...0,56mm / Vierkantstift 0,25...0,45mm Besserer Zugang zum Board und optimale Kühlung In der Länge und seitlich anreihbar Starke Haltekraft auch bei schweren Erschütterungen Das Pin-Design verhindert zu 100% das Eindringen von Flußmittel in die Steckzone Kein Dochteffekt Flache Bauform Nennstrom: 3A je Kontakt  Nennspannung bis 60 V Isolationswiderstand: 1000 MOhm min. Kontaktwiderstand: 4 mOhm max. Nennspannung: 150Vrms DC Kontakte: Kupferlegierung SN / Material Kontaktfeder:  Berylium Copper Veredelung Kontakt: Sn / Veredelung Kontaktfeder : Au vergoldet  Federkontakt: vergoldet Abmessungen siehe Zeichnung

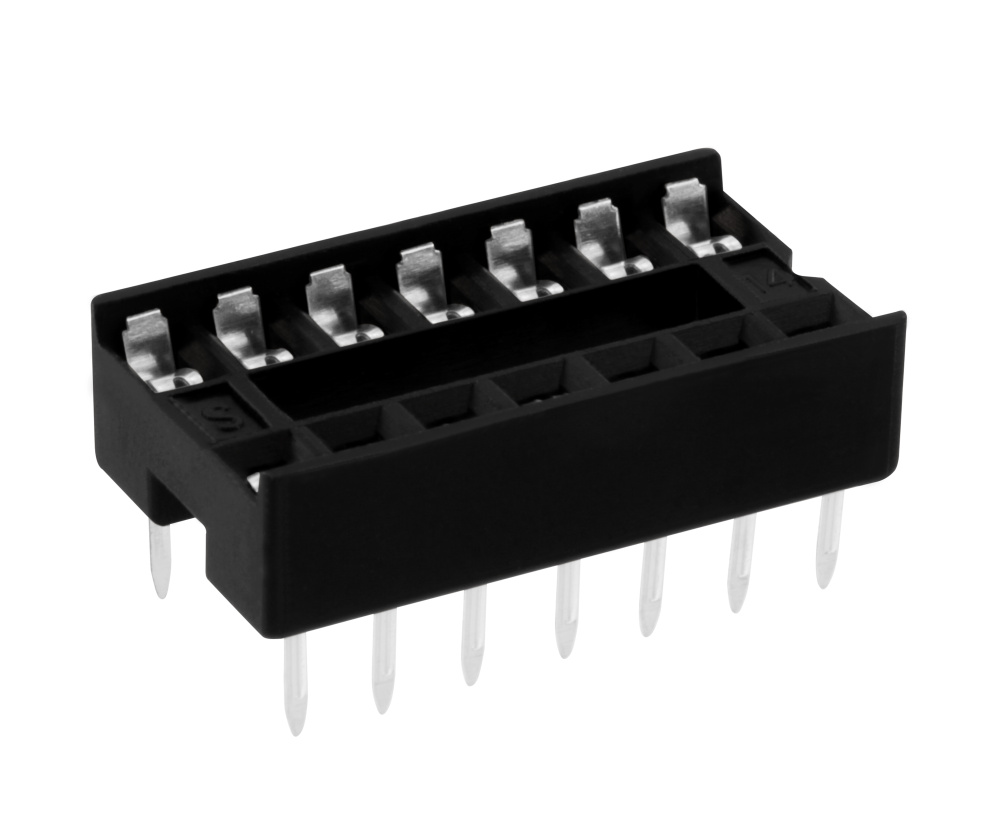

14pol IC Fassung Flachsockel mit gestanzten Kontakten Verwendung für ICs im DIP14 / DIL14 GehäuseMontage Leiterplattenmontage Spannungsfestigkeit 500 Vac Isolationswiderstand (Min.) 1000 MOhm  Kontaktwiderstand (Max.) 20 mOhm  Abmessungen ( siehe auch Zeichnung ) :  A   7,62 mm  ( Standard-Abstand 1te zur 2ten Reihe )  B   10,16 mm C   17,78 mm ( Länge )  Anschluss Lötpins Anzahl Reihen 2 Art Fassung Ausführunggestanzte Kontakte Ausrichtung gerade Betriebsstrom (Nom.) bis 0,5 A je Kontakt  Betriebstemperatur -20 °C - 105 °C Lebensdauer in Steckzyklen = 200 Material (Anschluss) Kupferlegierung, verzinnt Material (Gehäuse) Thermoplastik Material (Steckbereich) Phosphorbronze, verzinnt Brennbarkeitsklasse UL 94 V-0 Steckkraft (Max.) 8 N Ziehkraft 10 N

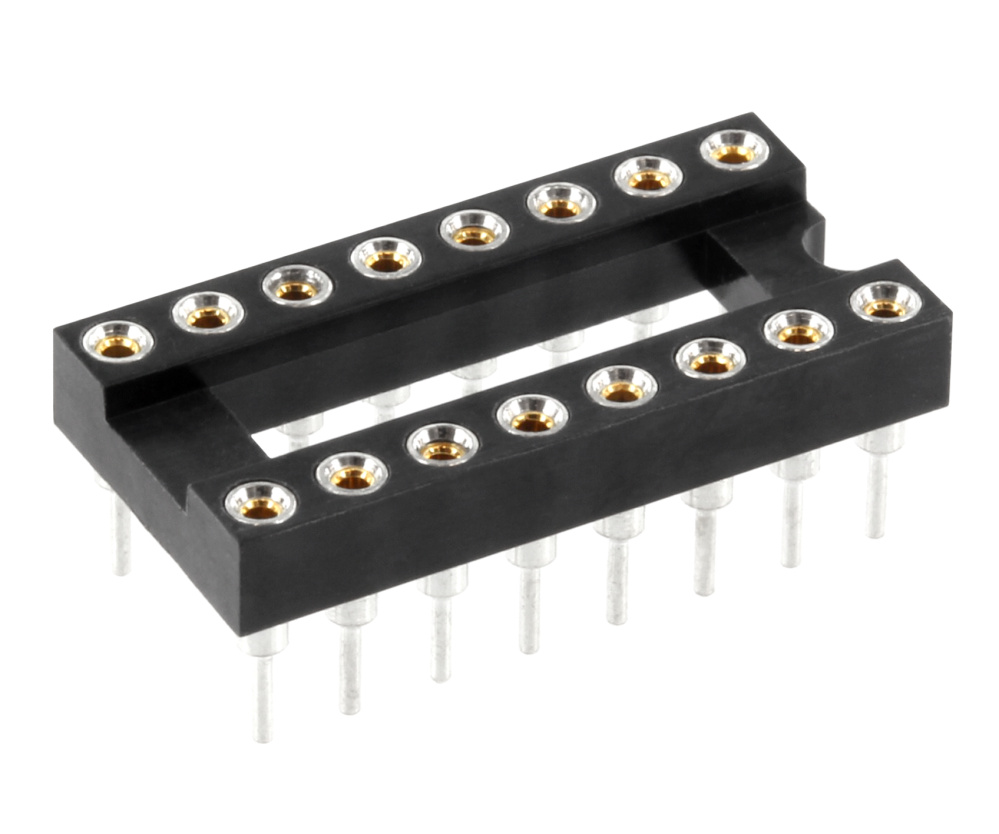

16pol IC Fassung mit Präzisions Kontakten gedreht RM 2,54mm Breite Kontakt Mitte/Mitte = 7,62mm Betriebstemperatur: -40...+105°C IC-Flachsockel mit gedrehten Kontakten Offener Isolierkörper Besserer Zugang zum Board und optimale Kühlung In der Länge und seitlich anreihbar Starke Haltekraft auch bei schweren Erschütterungen Das Pin-Design verhindert zu 100% das Eindringen von Flußmittel in die Steckzone Kein Dochteffekt Flache Bauform Nennstrom: 3 A Nennspannung bis 60 V Isolationswiderstand: 1000 MOhm min. Kontaktwiderstand: 4 mOhm max. Spannungsfestigkeit: bis 500 V AC Kontakte: Verzinnt Federkontakt: vergoldet Abmessungen siehe Zeichnung

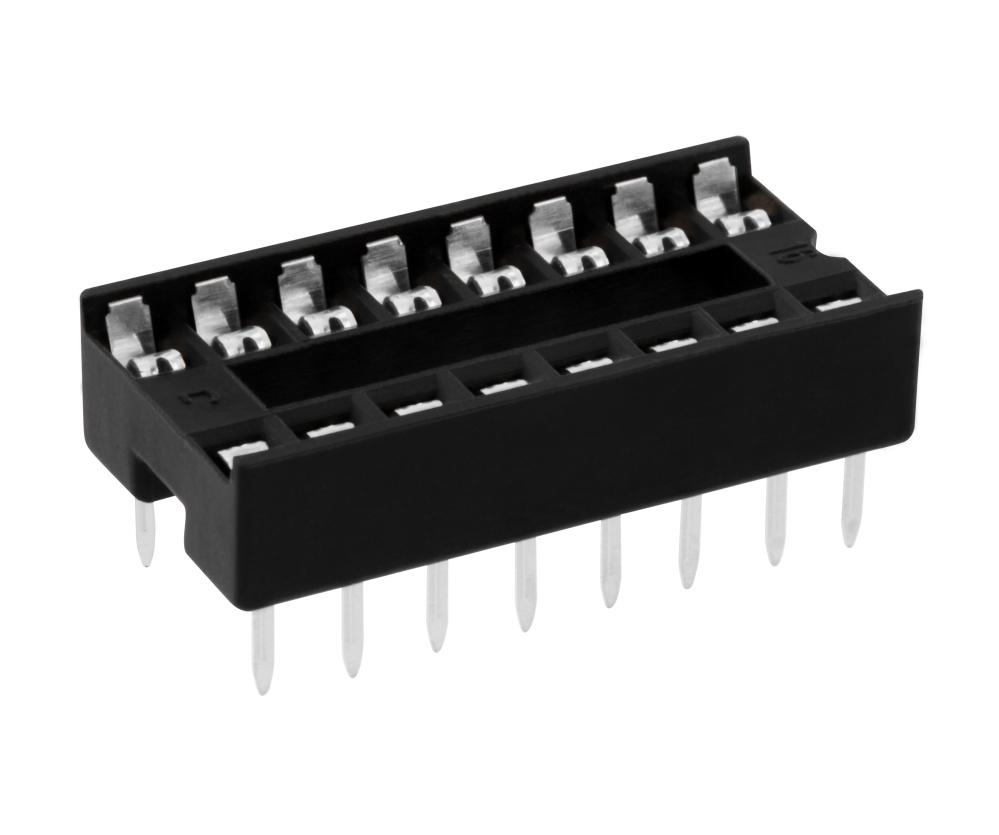

16pol IC Fassung Flachsockel mit gestanzten Kontakten Verwendung für ICs im DIP16 / DIL16 GehäuseMontage Leiterplattenmontage Spannungsfestigkeit 500 Vac Isolationswiderstand (Min.) 1000 MOhm  Kontaktwiderstand (Max.) 20 mOhm  Abmessungen ( siehe auch Zeichnung ) :  A   7,62 mm  ( Standard-Abstand 1te zur 2ten Reihe )  B 10,16 mm C 20,32 mm ( Länge )  Anschluss Lötpins Anzahl Reihen 2 Art Fassung Ausführunggestanzte Kontakte Ausrichtung gerade Betriebsstrom (Nom.) bis 0,5 A je Kontakt  Betriebstemperatur -20 °C - 105 °C Lebensdauer in Steckzyklen = 200 Material (Anschluss) Kupferlegierung, verzinnt Material (Gehäuse) Thermoplastik Material (Steckbereich) Phosphorbronze, verzinnt Brennbarkeitsklasse UL 94 V-0 Steckkraft (Max.) 8 N Ziehkraft 10 N

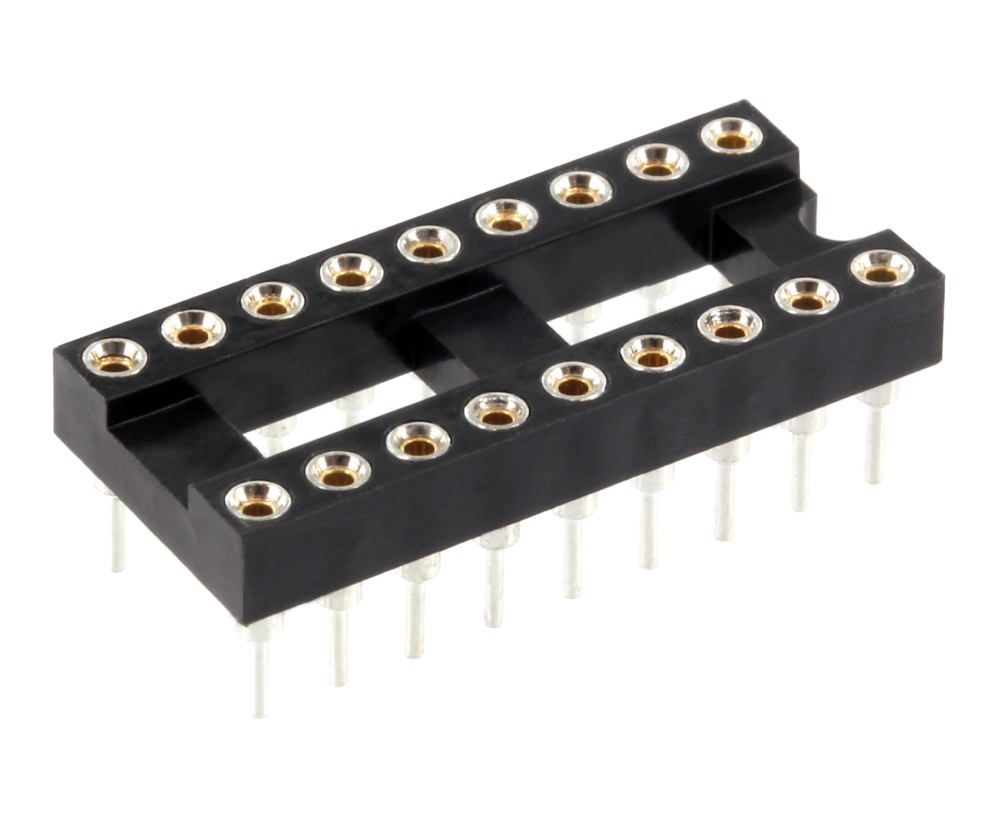

18pol IC Fassung mit Präzisions Kontakten gedreht RM2,54mm Breite Kontakt Mitte/Mitte = 7,62mm Betriebstemperatur: -40...+105°C IC-Flachsockel mit gedrehten Kontakten. Offener Isolierkörper Besserer Zugang zum Board und optimale Kühlung In der Länge und seitlich anreihbar Starke Haltekraft auch bei schweren Erschütterungen Das Pin-Design verhindert zu 100% das Eindringen von Flußmittel in die Steckzone Kein Dochteffekt Flache Bauform Nennstrom: 3 A Nennspannung bis 60 V Isolationswiderstand: 1000 MOhm min. Kontaktwiderstand: 4 mOhm max. Spannungsfestigkeit: bis 500 V AC Kontakte: Verzinnt Federkontakt: vergoldet Abmessungen siehe Zeichnung

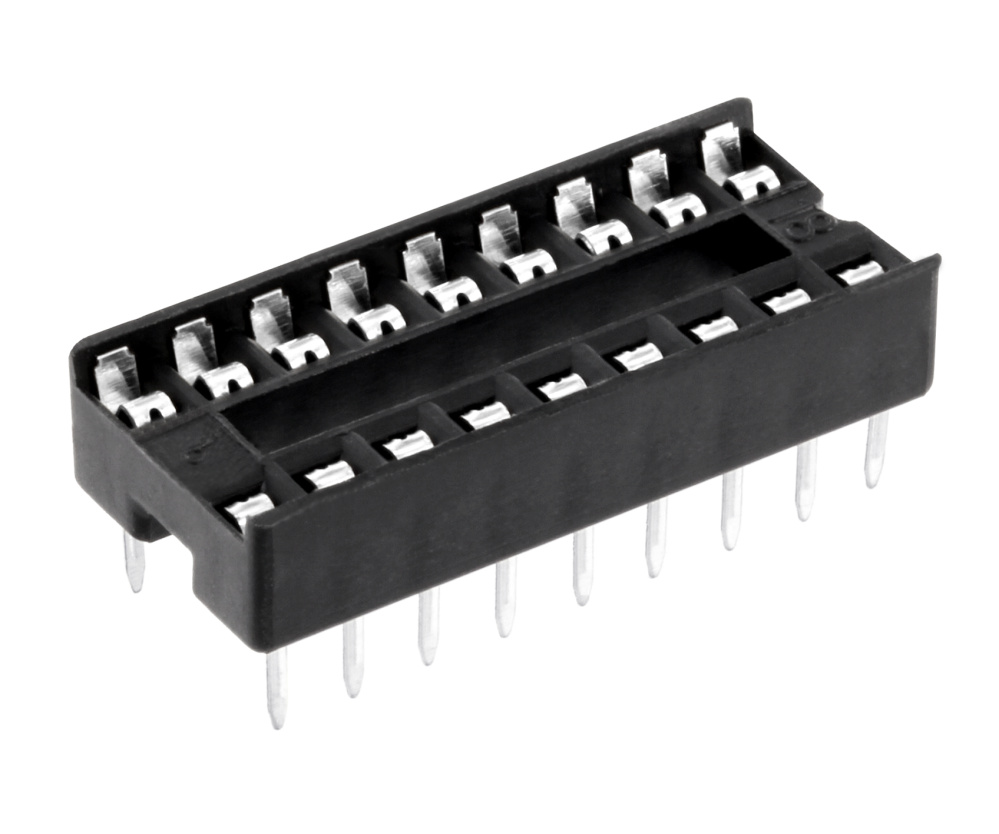

18pol IC Fassung Flachsockel mit gestanzten Kontakten Verwendung für ICs im DIP18 / DIL18 GehäuseMontage Leiterplattenmontage Spannungsfestigkeit 500 Vac Isolationswiderstand (Min.) 1000 MOhm  Kontaktwiderstand (Max.) 20 mOhm  Abmessungen ( siehe auch Zeichnung ) :  A   7,62 mm  ( Standard-Abstand 1te zur 2ten Reihe )  B 10,16 mm C 22,86 mm ( Länge )  Anschluss Lötpins Anzahl Reihen 2 Art Fassung Ausführunggestanzte Kontakte Ausrichtung gerade Betriebsstrom (Nom.) bis 0,5 A je Kontakt  Betriebstemperatur -20 °C - 105 °C Lebensdauer in Steckzyklen = 200 Material (Anschluss) Kupferlegierung, verzinnt Material (Gehäuse) Thermoplastik Material (Steckbereich) Phosphorbronze, verzinnt Brennbarkeitsklasse UL 94 V-0 Steckkraft (Max.) 8 N Ziehkraft 10 N

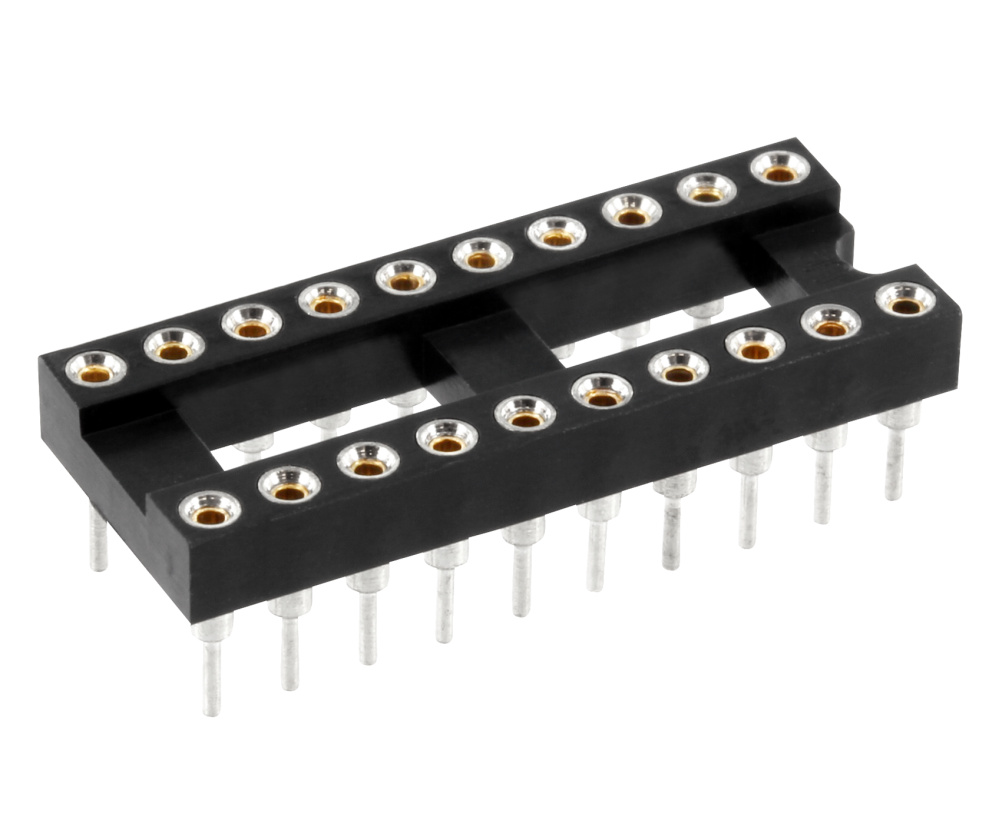

20polige IC Fassung mit Präzisions Kontakten gedreht RM2,54mm Breite Kontakt Mitte/Mitte = 7,62mm Betriebstemperatur: -40...+105°C IC-Flachsockel mit gedrehten Kontakten. Offener Isolierkörper Besserer Zugang zum Board und optimale Kühlung In der Länge und seitlich anreihbar Starke Haltekraft auch bei schweren Erschütterungen Das Pin-Design verhindert zu 100% das Eindringen von Flußmittel in die Steckzone Kein Dochteffekt Flache Bauform Nennstrom: 3 A Nennspannung bis 60 V Isolationswiderstand: 1000 MOhm min. Kontaktwiderstand: 4 mOhm max. Spannungsfestigkeit: bis 500 V AC Kontakte: Verzinnt Federkontakt: vergoldet Abmessungen siehe Zeichnung

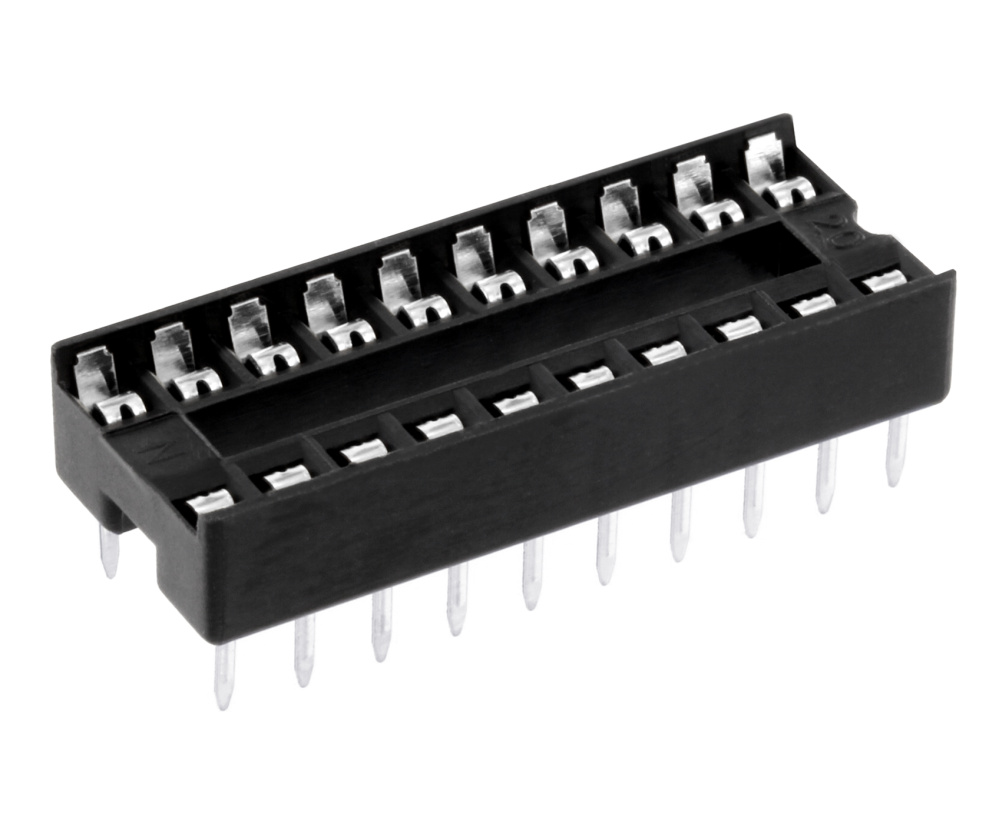

20pol IC Fassung Flachsockel mit gestanzten Kontakten Verwendung für ICs im DIP20 / DIL20 GehäuseMontage Leiterplattenmontage Spannungsfestigkeit 500 Vac Isolationswiderstand (Min.) 1000 MOhm  Kontaktwiderstand (Max.) 20 mOhm  Abmessungen ( siehe auch Zeichnung ) :  A   7,62 mm  ( Standard-Abstand 1te zur 2ten Reihe )  B 10,16 mm C 22,86 mm ( Länge )  Anschluss Lötpins Anzahl Reihen 2 Art Fassung Ausführunggestanzte Kontakte Ausrichtung gerade Betriebsstrom (Nom.) bis 0,5 A je Kontakt  Betriebstemperatur -20 °C - 105 °C Lebensdauer in Steckzyklen = 200 Material (Anschluss) Kupferlegierung, verzinnt Material (Gehäuse) Thermoplastik Material (Steckbereich) Phosphorbronze, verzinnt Brennbarkeitsklasse UL 94 V-0 Steckkraft (Max.) 8 N Ziehkraft 10 N

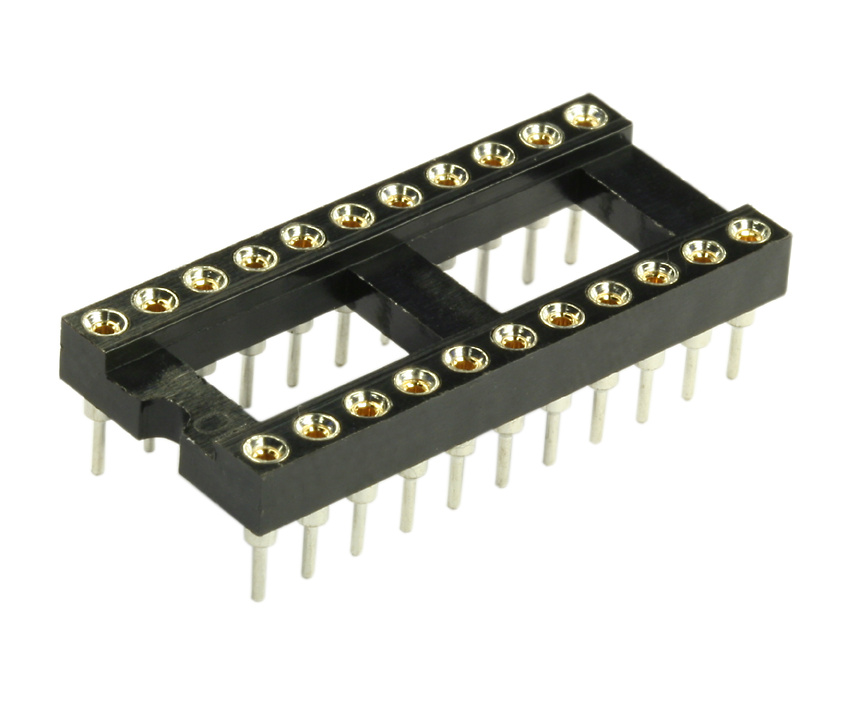

22pol IC Fassung mit Präzisions Kontakten gedreht RM2,54mm Breite Kontakt Mitte/Mitte = 10,16mm Betriebstemperatur: -40...+105°C IC-Flachsockel mit gedrehten Kontakten. Offener Isolierkörper Besserer Zugang zum Board und optimale Kühlung In der Länge und seitlich anreihbar Starke Haltekraft auch bei schweren Erschütterungen Das Pin-Design verhindert zu 100% das Eindringen von Flußmittel in die Steckzone Kein Dochteffekt Flache Bauform Nennstrom: 3 A Nennspannung bis 60 V Isolationswiderstand: 1000 MOhm min. Kontaktwiderstand: 4 mOhm max. Spannungsfestigkeit: bis 500 V AC Kontakte: Verzinnt Federkontakt: vergoldet Abmessungen siehe Zeichnung

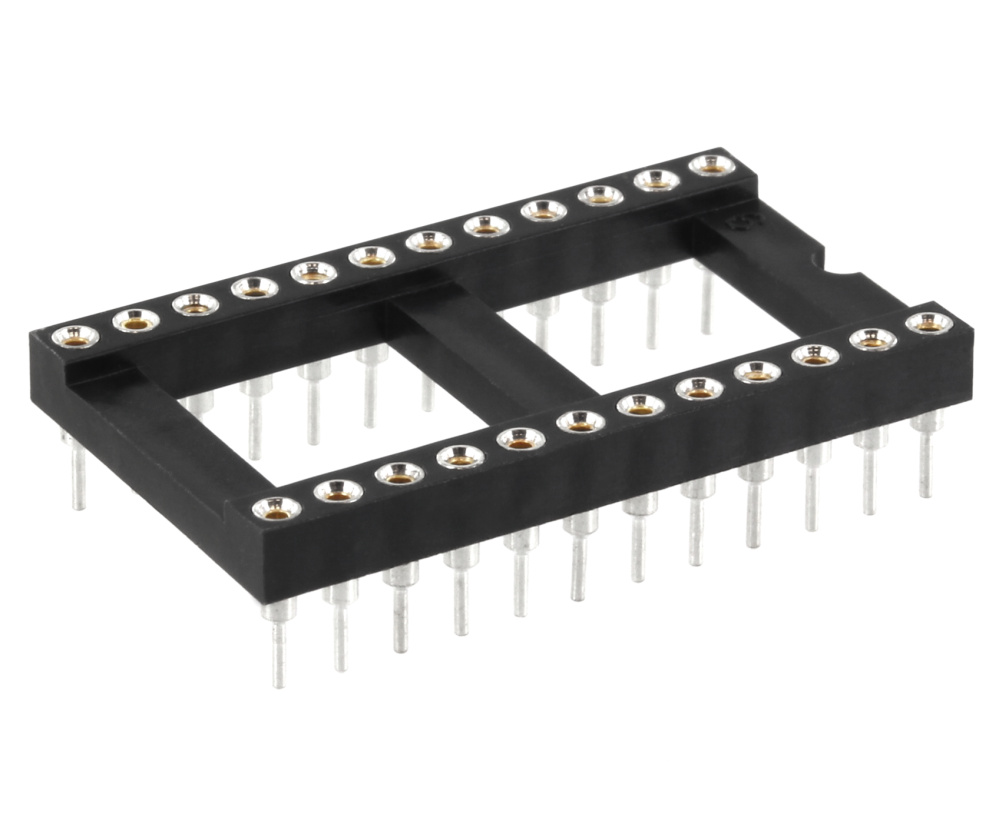

24pol IC Fassung mit Präzisions Kontakten gedreht RM2,54mm Breite Ausführung Breite: 15,24mm ! Breite Kontakt Mitte/Mitte = 15,24mm Betriebstemperatur: -40...+105°C IC-Flachsockel mit gedrehten Kontakten. Offener Isolierkörper Besserer Zugang zum Board und optimale Kühlung In der Länge und seitlich anreihbar Starke Haltekraft auch bei schweren Erschütterungen Das Pin-Design verhindert zu 100% das Eindringen von Flußmittel in die Steckzone Kein Dochteffekt Flache Bauform Nennstrom: 3 A je Kontakt Nennspannung bis 60 V Isolationswiderstand: 1000 MOhm min. Kontaktwiderstand: 4 mOhm max. Spannungsfestigkeit: bis 500 V AC Kontakte: Verzinnt Federkontakt: vergoldet Abmessungen siehe Zeichnung

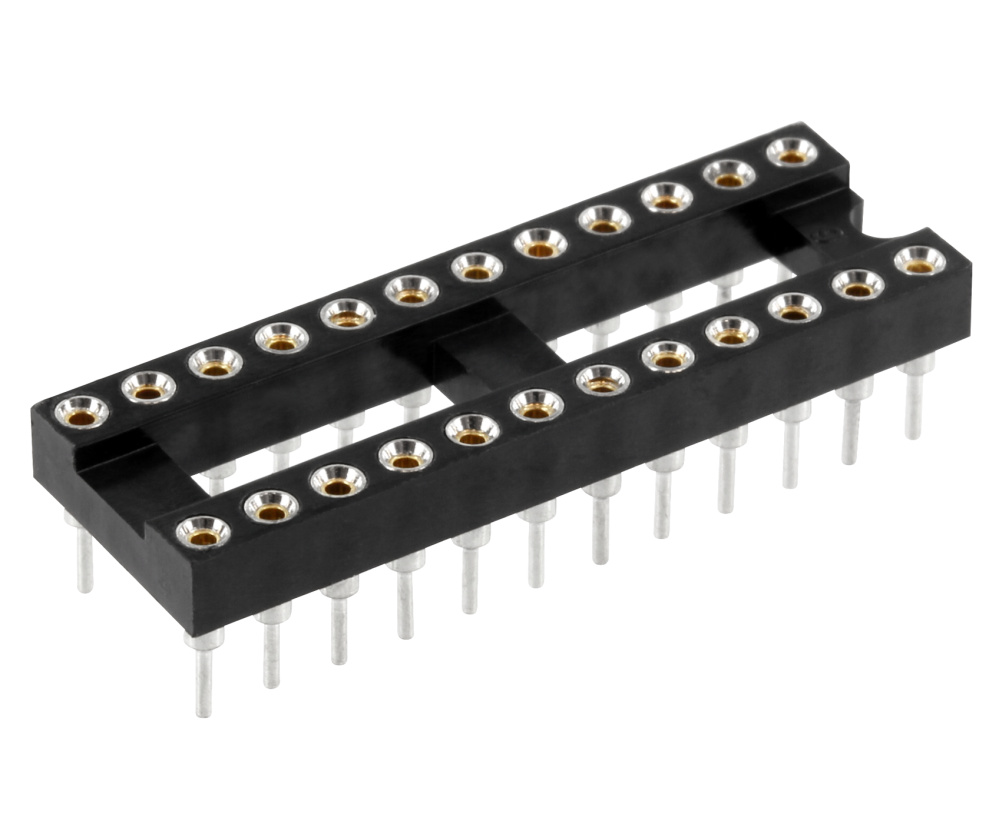

24pol IC Fassung mit Präzisions Kontakten gedreht RM2,54mm schmale Ausführung Schmale Ausführung Breite: 7,62mm ! Breite Kontakt Mitte/Mitte = 7,62mm Betriebstemperatur: -40...+105°C IC-Flachsockel mit gedrehten Kontakten. Offener Isolierkörper Besserer Zugang zum Board und optimale Kühlung In der Länge und seitlich anreihbar Starke Haltekraft auch bei schweren Erschütterungen Das Pin-Design verhindert zu 100% das Eindringen von Flußmittel in die Steckzone Kein Dochteffekt Flache Bauform Nennstrom: 3 A Nennspannung bis 60 V Isolationswiderstand: 1000 MOhm min. Kontaktwiderstand: 4 mOhm max. Spannungsfestigkeit: bis 500 V AC Kontakte: Verzinnt Federkontakt: vergoldet Abmessungen siehe Zeichnung

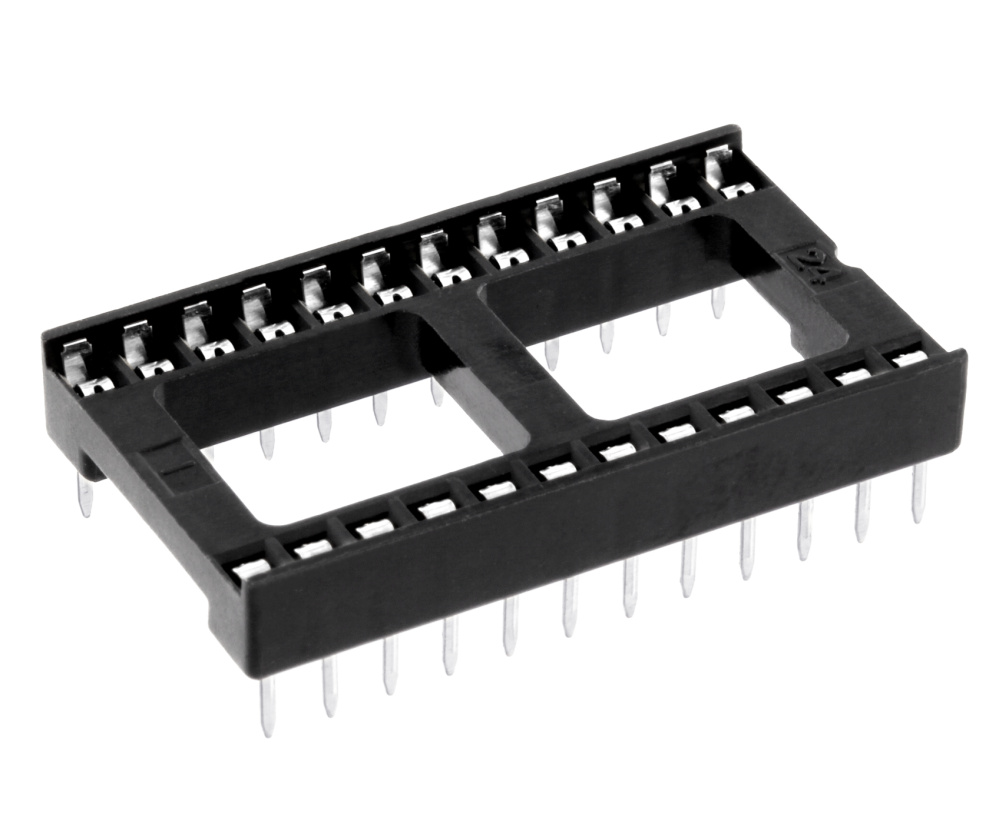

24pol IC Fassung breiter Flachsockel mit gestanzten Kontakten Verwendung für ICs im DIP24 / DIL24 GehäuseMontage Leiterplattenmontage Spannungsfestigkeit 500 Vac Isolationswiderstand (Min.) 1000 MOhm  Kontaktwiderstand (Max.) 20 mOhm  Abmessungen ( siehe auch Zeichnung ) :  A  15,24 mm  ( Standard-Abstand 1te zur 2ten Reihe )  B  17,78 mm C  30,48 mm ( Länge )  Anschluss Lötpins Anzahl Reihen 2 Art Fassung Ausführunggestanzte Kontakte Ausrichtung gerade Betriebsstrom (Nom.) bis 0,5 A je Kontakt  Betriebstemperatur -20 °C - 105 °C Lebensdauer in Steckzyklen = 200 Material (Anschluss) Kupferlegierung, verzinnt Material (Gehäuse) Thermoplastik Material (Steckbereich) Phosphorbronze, verzinnt Brennbarkeitsklasse UL 94 V-0 Steckkraft (Max.) 8 N Ziehkraft 10 N

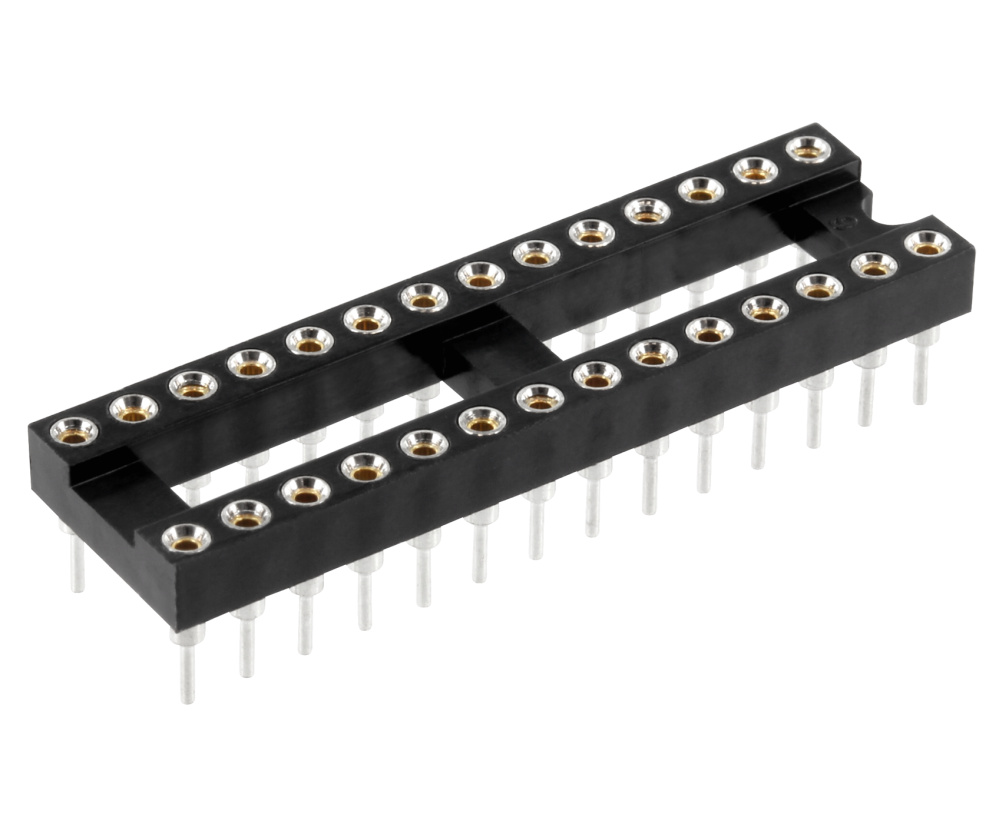

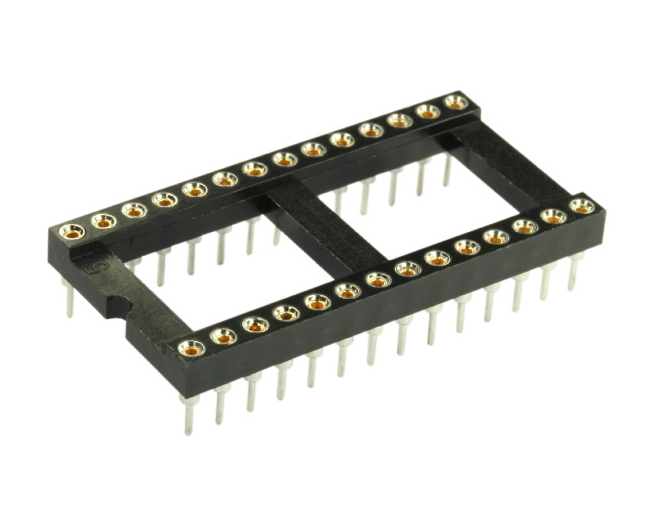

28pol IC Fassung mit Präzisions Kontakten gedreht RM2,54mm Breite Ausführung mit 15,24mm  Breite Kontakt Mitte/Mitte = 15,24mm Betriebstemperatur: -40...+105°C IC-Flachsockel mit gedrehten Kontakten. Offener Isolierkörper Besserer Zugang zum Board und optimale Kühlung In der Länge und seitlich anreihbar Starke Haltekraft auch bei schweren Erschütterungen Das Pin-Design verhindert zu 100% das Eindringen von Flußmittel in die Steckzone Kein Dochteffekt Flache Bauform Nennstrom: 3 A je Kontakt  Nennspannung bis 60 V Isolationswiderstand: 1000 MOhm min. Kontaktwiderstand: 4 mOhm max. Spannungsfestigkeit: bis 500 V AC Kontakte: Verzinnt Federkontakt: vergoldet Abmessungen siehe Zeichnung

28pol IC Fassung mit Präzisions Kontakten gedreht RM2,54mm schmale Ausführung mit 7,62mm  Breite Kontakt Mitte/Mitte = 7,62mm Betriebstemperatur: -40...+105°C IC-Flachsockel mit gedrehten Kontakten. Offener Isolierkörper Besserer Zugang zum Board und optimale Kühlung In der Länge und seitlich anreihbar Starke Haltekraft auch bei schweren Erschütterungen Das Pin-Design verhindert zu 100% das Eindringen von Flußmittel in die Steckzone Kein Dochteffekt Flache Bauform Nennstrom: 3 A je Kontakt  Nennspannung bis 60 V Isolationswiderstand: 1000 MOhm min. Kontaktwiderstand: 4 mOhm max. Spannungsfestigkeit: bis 500 V AC Kontakte: Verzinnt Federkontakt: vergoldet Abmessungen siehe Zeichnung

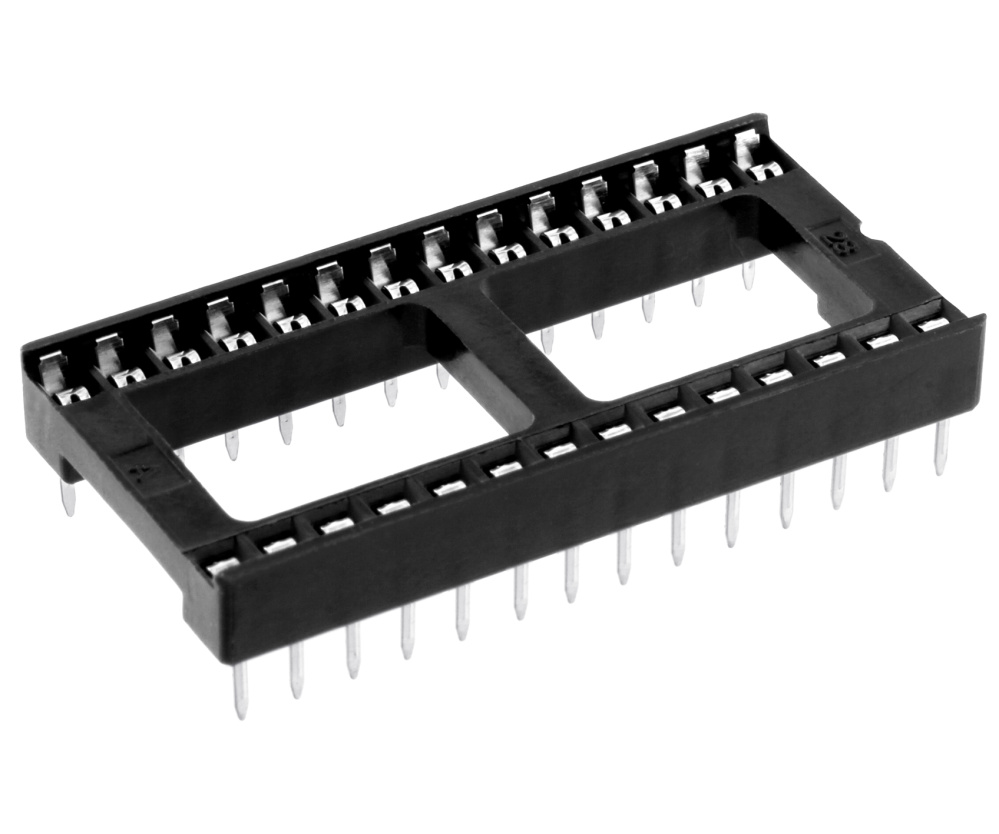

28pol IC Fassung breiter Flachsockel mit gestanzten Kontakten Verwendung für ICs im DIP28 / DIL28 GehäuseMontage Leiterplattenmontage Spannungsfestigkeit 500 Vac Isolationswiderstand (Min.) 1000 MOhm  Kontaktwiderstand (Max.) 20 mOhm  Abmessungen ( siehe auch Zeichnung ) :  A  15,24 mm  ( Standard-Abstand 1te zur 2ten Reihe )  B  17,78 mm C  35,56 mm ( Länge )  Anschluss Lötpins Anzahl Reihen 2 Art Fassung Ausführunggestanzte Kontakte Ausrichtung gerade Betriebsstrom (Nom.) bis 0,5 A je Kontakt  Betriebstemperatur -20 °C - 105 °C Lebensdauer in Steckzyklen = 200 Material (Anschluss) Kupferlegierung, verzinnt Material (Gehäuse) Thermoplastik Material (Steckbereich) Phosphorbronze, verzinnt Brennbarkeitsklasse UL 94 V-0 Steckkraft (Max.) 8 N Ziehkraft 10 N

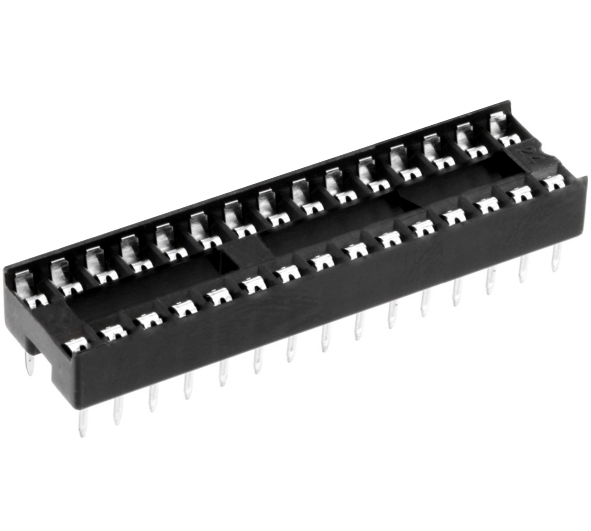

32pol IC Fassung schmaler Flachsockel mit gestanzten Kontakten Verwendung für ICs im DIP32 / DIL32 GehäuseMontage Leiterplattenmontage Spannungsfestigkeit 500 Vac Isolationswiderstand (Min.) 1000 MOhm  Kontaktwiderstand (Max.) 20 mOhm  Abmessungen ( siehe auch Zeichnung ) :  A    7,62 mm  ( Standard-Abstand 1te zur 2ten Reihe )  B  17,78 mm C  40,64 mm ( Länge )  Anschluss Lötpins Anzahl Reihen 2 Art Fassung Ausführunggestanzte Kontakte Ausrichtung gerade Betriebsstrom (Nom.) bis 0,5 A je Kontakt  Betriebstemperatur -20 °C - 105 °C Lebensdauer in Steckzyklen = 200 Material (Anschluss) Kupferlegierung, verzinnt Material (Gehäuse) Thermoplastik Material (Steckbereich) Phosphorbronze, verzinnt Brennbarkeitsklasse UL 94 V-0 Steckkraft (Max.) 8 N Ziehkraft 20 N

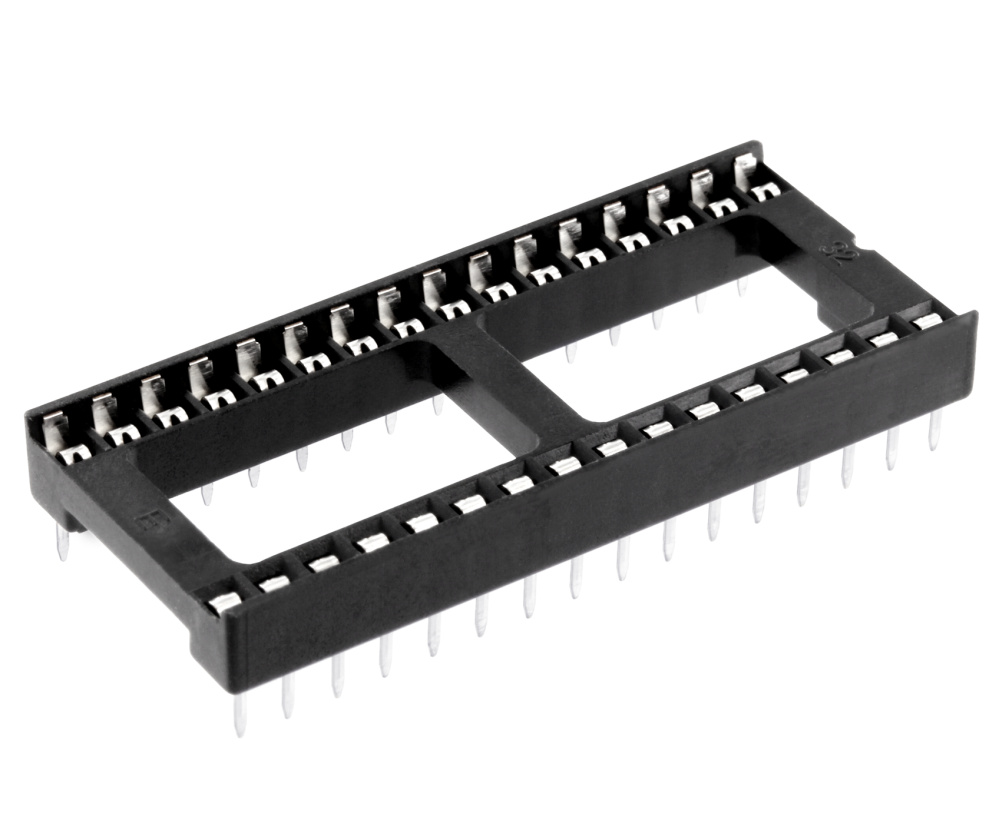

32pol IC Fassung breiter Flachsockel mit gestanzten Kontakten Verwendung für ICs im DIP32 / DIL32 GehäuseMontage Leiterplattenmontage Spannungsfestigkeit 500 Vac Isolationswiderstand (Min.) 1000 MOhm  Kontaktwiderstand (Max.) 20 mOhm  Abmessungen ( siehe auch Zeichnung ) :  A  15,24 mm  ( Standard-Abstand 1te zur 2ten Reihe )  B  17,78 mm C  40,64 mm ( Länge )  Anschluss Lötpins Anzahl Reihen 2 Art Fassung Ausführunggestanzte Kontakte Ausrichtung gerade Betriebsstrom (Nom.) bis 0,5 A je Kontakt  Betriebstemperatur -20 °C - 105 °C Lebensdauer in Steckzyklen = 200 Material (Anschluss) Kupferlegierung, verzinnt Material (Gehäuse) Thermoplastik Material (Steckbereich) Phosphorbronze, verzinnt Brennbarkeitsklasse UL 94 V-0 Steckkraft (Max.) 8 N Ziehkraft 20 N

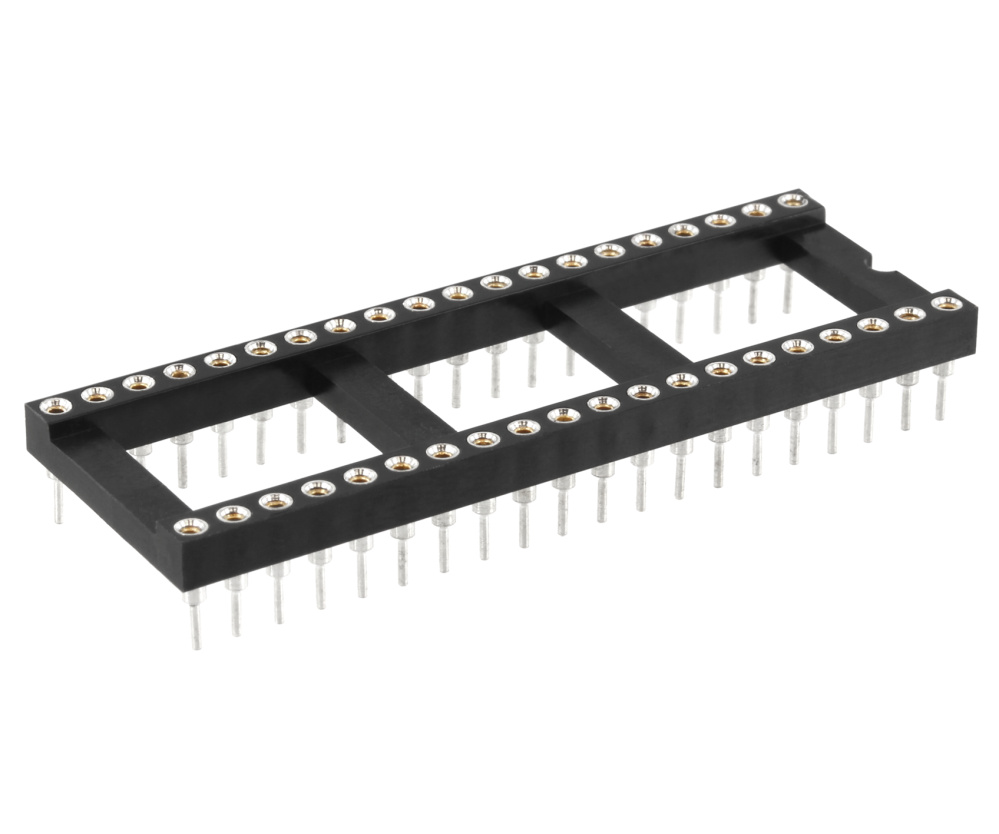

40pol IC Fassung mit Präzisions Kontakten gedreht RM2,54mm Breite Kontakt Mitte/Mitte = 15,24mm Betriebstemperatur: -40...+105°C IC-Flachsockel mit gedrehten Kontakten. Offener Isolierkörper Besserer Zugang zum Board und optimale Kühlung In der Länge und seitlich anreihbar Starke Haltekraft auch bei schweren Erschütterungen Das Pin-Design verhindert zu 100% das Eindringen von Flußmittel in die Steckzone Kein Dochteffekt Flache Bauform Nennstrom: 3 A je Kontakt Nennspannung bis 60 V Isolationswiderstand: 1000 MOhm min. Kontaktwiderstand: 4 mOhm max. Spannungsfestigkeit: bis 500 V AC Kontakte: Verzinnt Federkontakt: vergoldet Abmessungen siehe Zeichnung

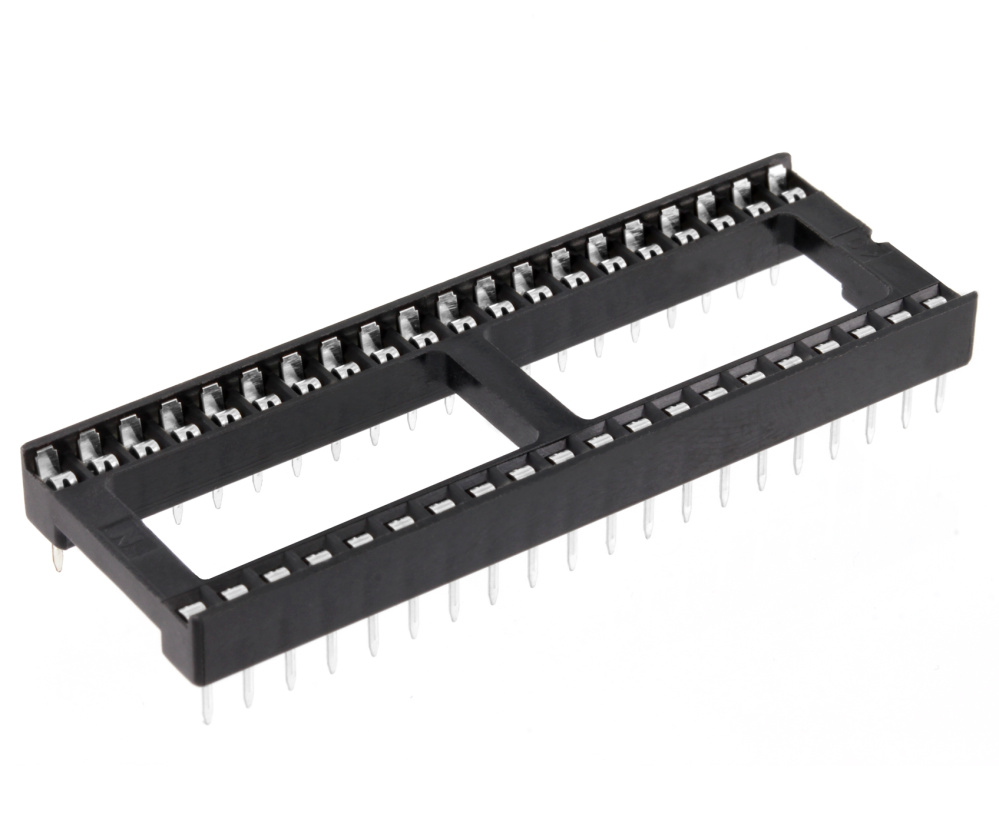

40pol IC Fassung breiter Flachsockel mit gestanzten Kontakten Verwendung für ICs im DIP40 / DIL40 GehäuseMontage Leiterplattenmontage Spannungsfestigkeit 500 Vac Isolationswiderstand (Min.) 1000 MOhm  Kontaktwiderstand (Max.) 20 mOhm  Abmessungen ( siehe auch Zeichnung ) :  A  15,24 mm  ( Standard-Abstand 1te zur 2ten Reihe )  B  17,78 mm C  50,80 mm ( Länge )  Anschluss Lötpins Anzahl Reihen 2 Art Fassung Ausführunggestanzte Kontakte Ausrichtung gerade Betriebsstrom (Nom.) bis 0,5 A je Kontakt  Betriebstemperatur -20 °C - 105 °C Lebensdauer in Steckzyklen = 200 Material (Anschluss) Kupferlegierung, verzinnt Material (Gehäuse) Thermoplastik Material (Steckbereich) Phosphorbronze, verzinnt Brennbarkeitsklasse UL 94 V-0 Steckkraft (Max.) 8 N Ziehkraft 20 N

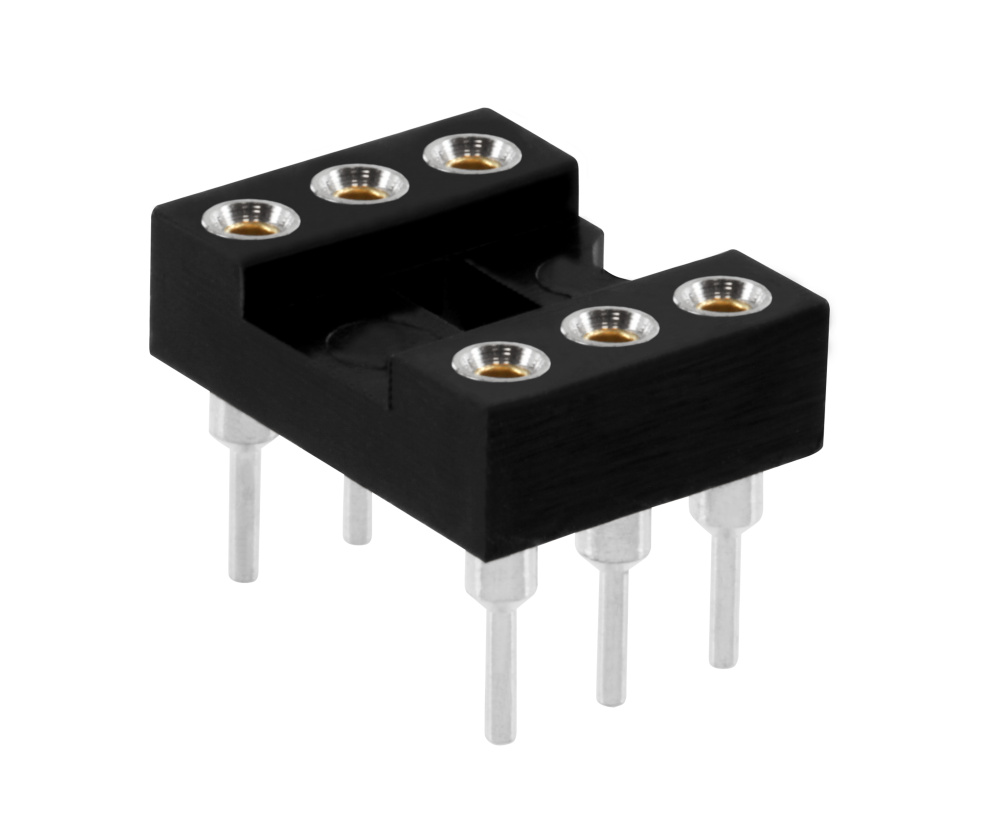

6pol IC Fassung mit Präzisions Kontakten gedreht RM2,54mm Breite Kontakt Mitte/Mitte = 7,62mm Betriebstemperatur: -40...+105°C IC-Flachsockel mit gedrehten Kontakten. Offener Isolierkörper Besserer Zugang zum Board und optimale Kühlung In der Länge und seitlich anreihbar Starke Haltekraft auch bei schweren Erschütterungen Das Pin-Design verhindert zu 100% das Eindringen von Flußmittel in die Steckzone Kein Dochteffekt Flache Bauform Nennstrom: 3 A Nennspannung bis 60 V Isolationswiderstand: 1000 MOhm min. Kontaktwiderstand: 4 mOhm max. Spannungsfestigkeit: bis 500 V AC Kontakte: Verzinnt Federkontakt: vergoldet Abmessungen siehe Zeichnung

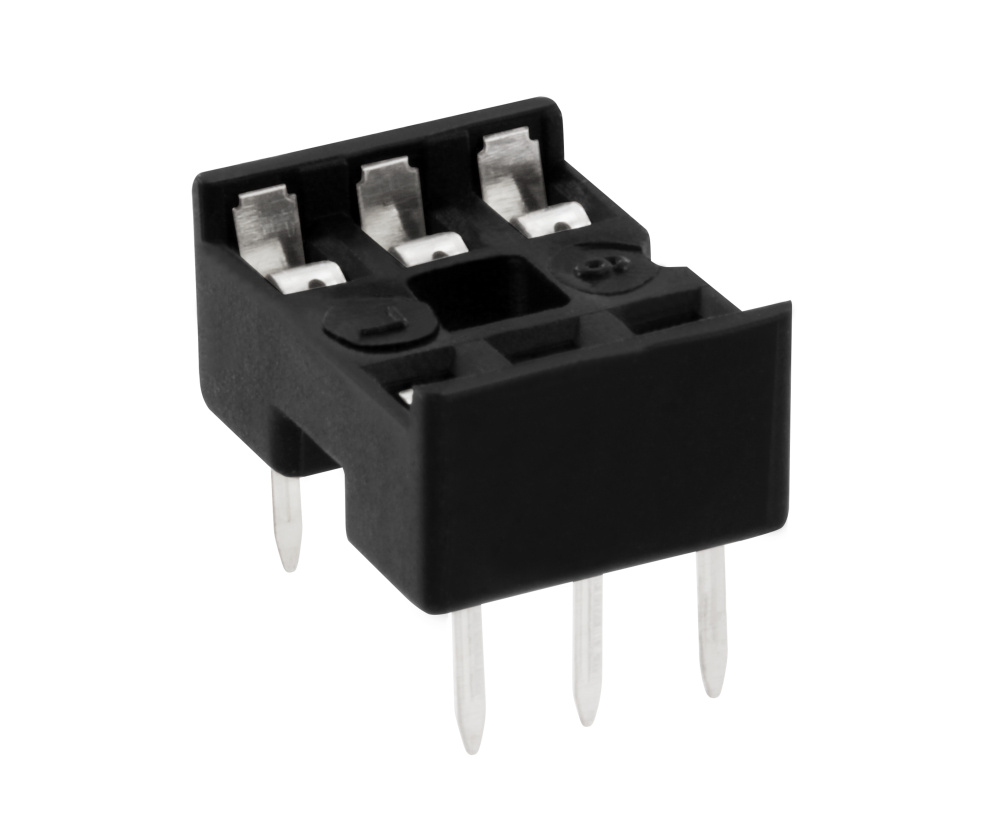

6pol IC Fassung Flachsockel mit gestanzten Kontakten Verwendung für ICs im DIP6 / DIL6 GehäuseMontage Leiterplattenmontage Spannungsfestigkeit 500 Vac Isolationswiderstand (Min.) 1000 MOhm  Kontaktwiderstand (Max.) 20 mOhm  Abmessungen ( siehe auch Zeichnung ) :  A   7,62 mm  ( Standard-Abstand 1te zur 2ten Reihe )  B 10,16 mm C   7,62 mm Anschluss Lötpins Anzahl Reihen 2 Art Fassung Ausführunggestanzte Kontakte Ausrichtung gerade Betriebsstrom (Nom.) bis 0,5 A je Kontakt  Betriebstemperatur -20 °C - 105 °C Lebensdauer in Steckzyklen = 200 Material (Anschluss) Kupferlegierung, verzinnt Material (Gehäuse) Thermoplastik Material (Steckbereich) Phosphorbronze, verzinnt Brennbarkeitsklasse UL 94 V-0 Steckkraft (Max.) 8 N Ziehkraft 10 N

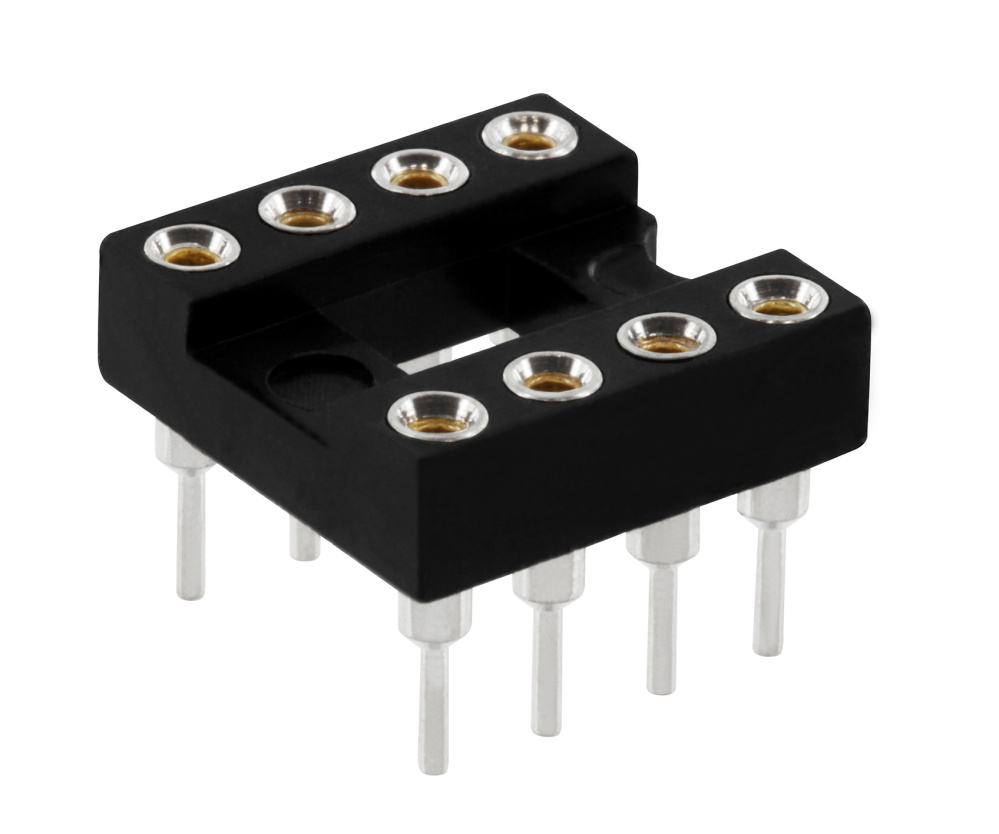

8pol IC Fassung mit Präzisions Kontakten gedreht RM2,54mm    Breite Kontakt Mitte/Mitte = 7,62mm Betriebstemperatur: -40...+105°C IC-Flachsockel mit gedrehten Kontakten Offener Isolierkörper Besserer Zugang zum Board und optimale Kühlung In der Länge und seitlich anreihbar Starke Haltekraft auch bei schweren Erschütterungen Das Pin-Design verhindert zu 100% das Eindringen von Flußmittel in die Steckzone Kein Dochteffekt Flache Bauform Nennstrom: 3 A Nennspannung bis 60 V Isolationswiderstand: 1000 MOhm min. Kontaktwiderstand: 4 mOhm max. Spannungsfestigkeit: bis 500 V AC Kontakte: Verzinnt Federkontakt: vergoldet Abmessungen siehe Zeichnung

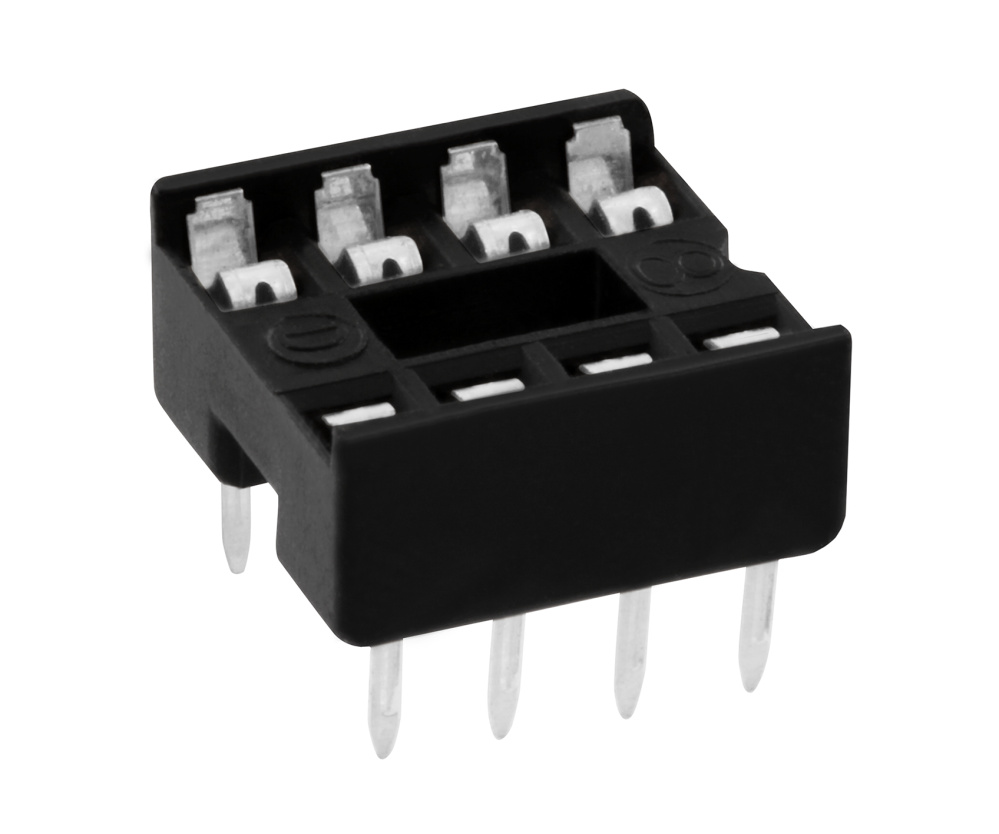

8pol IC Fassung Flachsockel mit gestanzten Kontakten Verwendung für ICs im DIP8 / DIL8 GehäuseMontage Leiterplattenmontage Spannungsfestigkeit 500 Vac Isolationswiderstand (Min.) 1000 MOhm  Kontaktwiderstand (Max.) 20 mOhm  Abmessungen ( siehe auch Zeichnung ) :  A   7,62 mm  ( Standard-Abstand 1te zur 2ten Reihe )  B 10,16 mm C  10,16 mm Anschluss Lötpins Anzahl Reihen 2 Art Fassung Ausführunggestanzte Kontakte Ausrichtung gerade Betriebsstrom (Nom.) bis 0,5 A je Kontakt  Betriebstemperatur -20 °C - 105 °C Lebensdauer in Steckzyklen = 200 Material (Anschluss) Kupferlegierung, verzinnt Material (Gehäuse) Thermoplastik Material (Steckbereich) Phosphorbronze, verzinnt Brennbarkeitsklasse UL 94 V-0 Steckkraft (Max.) 8 N Ziehkraft 10 N

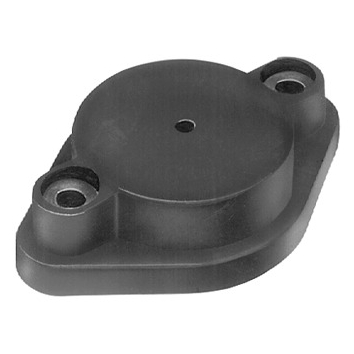

TO3 Isolierkappen für TO3 Halbleiter, Transistoren usw. Schwarz. Material Polyamid, GF verstärkt (Kappen), Einpreßbuchsen Messing, vernickelt Für M3 Schrauben  Brennbarkeitsklasse UL 94 V-0 Abmessungen: 43,6x11mm
