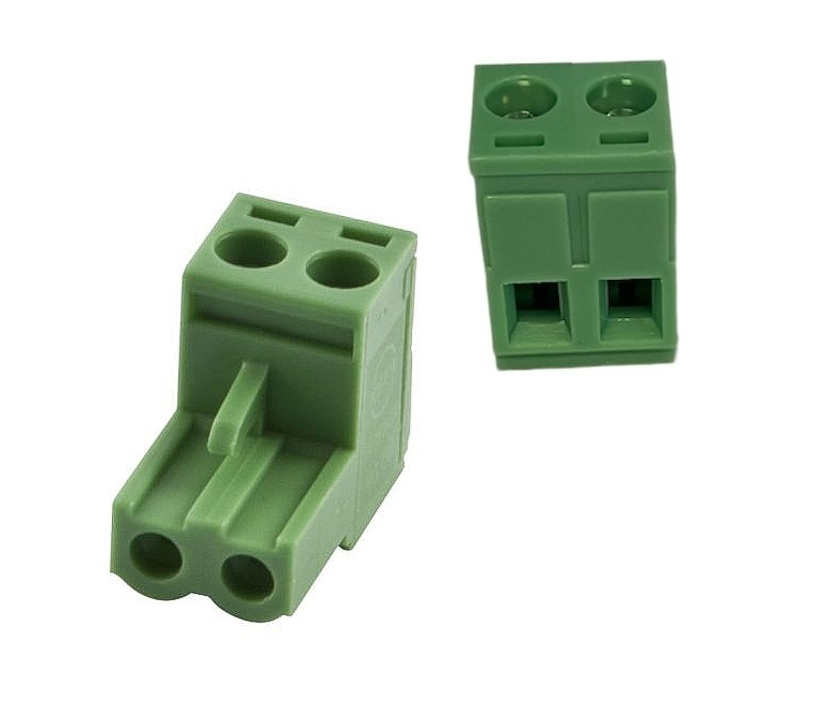

2pol Schraubklemme Steckkontakt bzw. Steckklemme Phoenix® kompatiber Steckverbinder Zubehör für LED-Technik, Netzteile, Baugruppen, Steuerungen usw. univ. Leiterplattenstecker Schraubklemme Phoenix Stecker 3F = female Buchse Belastbarkeit bzw. Einsatz bis 250V AC or DC max 16A Für Nennquerschnitt: 0,75qmm, 1,5qmm, max 2,5qmm Farbe: grün, Nennstrom bis 16A Bemessungsspannung max 250V Anzahl der Reihen: 1 Polzahl: 2 Rastermass: 5,08mm Anschlussart: Schraubanschluss Schlitz mit Zughülse Abmessungen siehe auch Zeichnung weitere Bilder ! Abmessungen: B: 10,0mm T: 19,0mm H: 15,2mm Kontaktschaft- bzw. Steckbereich: B: 10,0mm / H: 5,50mm / T :9,0mm Rastermaß Kontakte Mitte-Mitte 5,08mm passendes Gegenstück = Bst Nr 39-798-00301 ( siehe im Zubehör-Register )

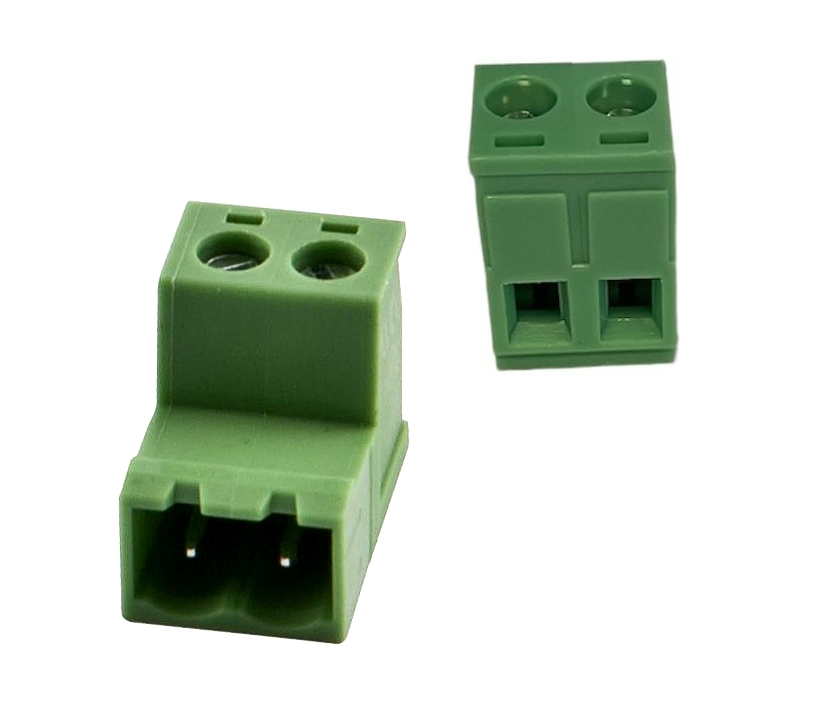

2pol Schraubklemme Steckkontakt bzw. Steckklemme Phoenix® kompatiber Steckverbinder Zubehör für LED-Technik, Netzteile, Baugruppen, Steuerungen usw. univ. Leiterplattenstecker Schraubklemme Phoenix Stecker 2M = male Stifte Belastbarkeit bzw. Einsatz bis 250V AC or DC max 16A Für Nennquerschnitt: 0,75qmm, 1,5qmm, max 2,5qmm Farbe: grün, Nennstrom bis 16A Bemessungsspannung max 250V Anzahl der Reihen: 1 Polzahl: 2 Rastermass der Kontaktstifte : 5,08mm Anschlussart: Schraubanschluss Schlitz mit Zughülse Abmessungen siehe auch Zeichnung weitere Bilder ! Abmessungen: B: 12,0mm T: 19,0mm H: 15,3mm Kontaktschaft- bzw. Steckbereich: B: 12,0mm / H: 8,50mm / T :9,5mm passendes Gegenstück = Bst Nr 39-798-00300 ( siehe im Zubehör-Register )

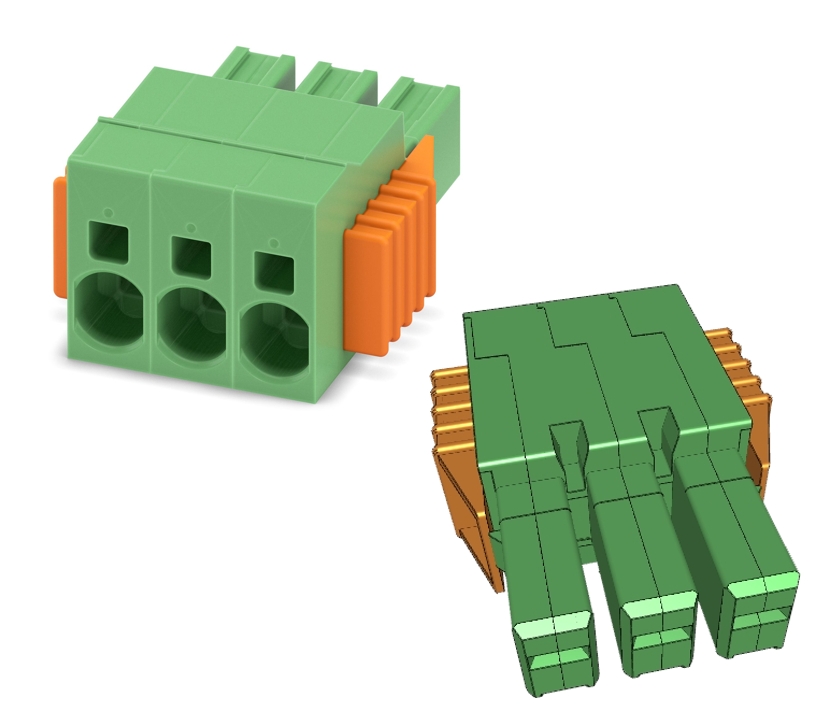

3-polige Steckklemme Phönix SPC-5-3-7,62 Serie COMBICON PC5  SPC-L  Nr 1718494   Befestigungsart: Click & Lock Rastschieber 3-poliger Steckverbinder mit Klemmanschluss für den Kabeleinlass / Leiterplattensteckverbinder Werkzeugloser, zeitsparender Push-in-Anschluss. Definierte Kontaktkraft gewährleistet langzeitstabile Kontaktierung. Durch fixierten Schraubendreher geöffneter Klemmraum ermöglicht komfortablen Leiteranschluss. Integrierte Stahlüberfeder für zusätzliche Sicherheit bei Temperatur- und Leistungsschwankungen. Einfaches Durchschleifen von Potenzialen - optimal für BUS-Anwendungen. Automatisches Verrasten und intuitives Lösen durch farblich abgesetzte Lock-and-Release-Bedienhebel. 600V UL-Zulassung bei kleinsten Abmessungen Leiterplattenstecker, Nennquerschnitt: bis 6qmm Farbe: grün mit orangen Schäppern Befestigungsart: Click & Lock Rastschieber Nennstrom: bis 41A je Kontakt Bemessungsspannung (III/2) 1000 V Kontaktoberfläche: Zinn, Kontaktart: Buchse Anzahl der Potenziale = 3-Kontakte Anzahl der Reihen zur PCB: 1 Polzahl: 3 Anzahl der Anschlüsse für Kabellage: 3 ( + 3-Messkontakte  ) Rastermaß: 7,62mm Anschlussart: Push-in-Federanschluss Anschlussrichtung Leiter/Platine: 0 ° = gerade  Stecksystem: COMBICON PC 5, Unlimited 600V UL approval Verriegelung: Clipverriegelung, Befestigungsart: Click & Lock Rastschieber Technische Daten: Produkt Line: COMBICON SPC  Connectors L Produtt type PCB connector Product family SPC5/3-STCL  RM / Pitch 7.62 mm Kabeleinlaß Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: von 0,2qmm bis 6qmm Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: von 0,25qmm bis 4qmm Anschließbarer Leiterquerschnitt eindrähtig: von 0,2qmm bis 10qmm Anschließbarer Leiterquerschnitt mehrdrähtig: von 0,2qmm bis 6qmm Ausführung des elektrischen Anschlusses: Federzuganschluss Nominal current IN 41A je Kontakt Nominal voltage UN 1000 V Rated voltage (III/3) 1000 V Rated surge voltage (III/3) 8 kV Rated surge voltage ( II/2 ) 6 kV Abmessungen: siehe Zeichnung weitere Bilder Solange Vorrat reicht

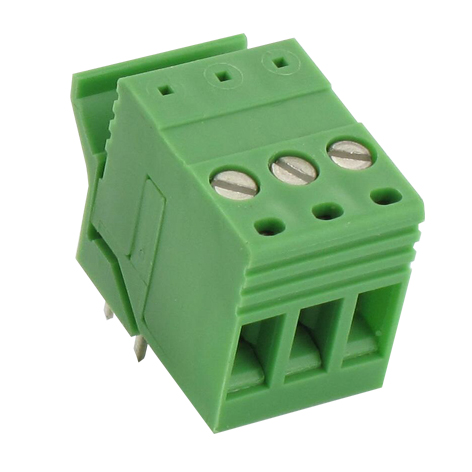

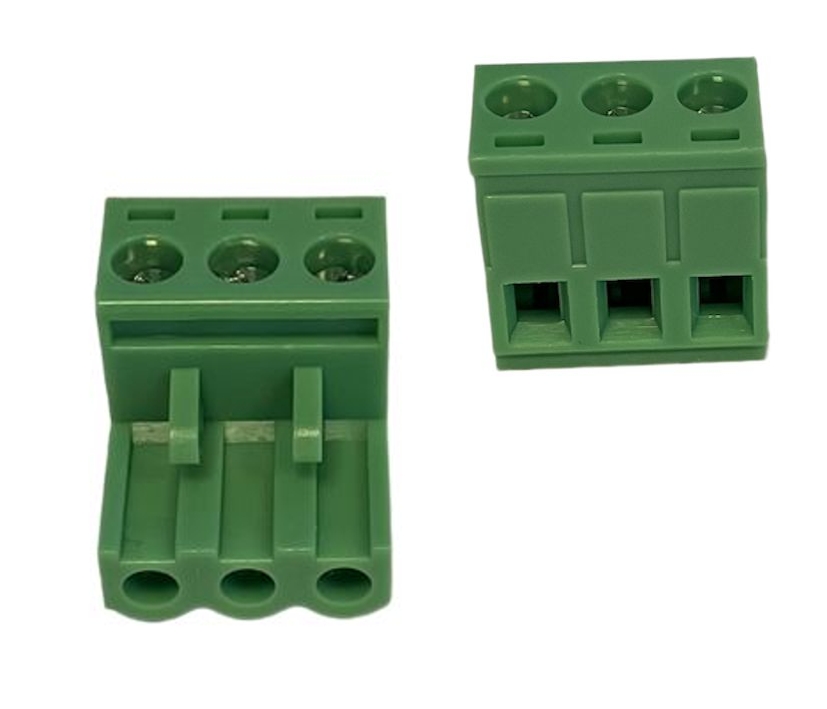

3pol Schraubklemme Steckkontakt bzw. Steckklemme Phoenix® kompatiber Steckverbinder Zubehör für LED-Technik, Netzteile, Baugruppen, Steuerungen usw. univ. Leiterplattenstecker Schraubklemme Phoenix Stecker 3F = female Buchse Belastbarkeit bzw. Einsatz bis 250V AC or DC max 16A    Für Nennquerschnitt: 0,75qmm, 1,5qmm, max 2,5qmm Farbe: grün, Nennstrom bis 16A Bemessungsspannung max 250V  Anzahl der Reihen: 1 Polzahl: 3 Rastermass: 5,08mm Anschlussart: Schraubanschluss Schlitz mit Zughülse Abmessungen siehe auch Zeichnung weitere Bilder !  Abmessungen: B: 15,3mm T: 19,0mm H: 15,3mm Kontaktschaft- bzw. Steckbereich: B: 15,3mm / H: 5,75mm / T :10mm  passendes Gegenstück = Bst Nr 39-798-00304  ( siehe im Zubehör-Register )

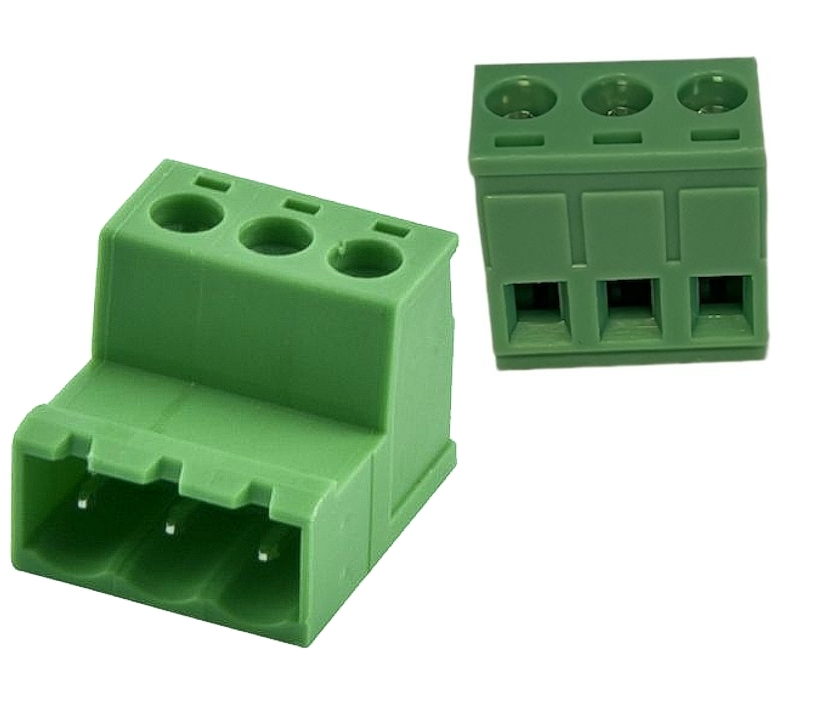

3pol Schraubklemme Steckkontakt bzw. Steckklemme Phoenix® kompatiber Steckverbinder Zubehör für LED-Technik, Netzteile, Baugruppen, Steuerungen usw. univ. Leiterplattenstecker Schraubklemme Phoenix Stecker 3M = male Stecker Belastbarkeit bzw. Einsatz bis 250V AC or DC max 16A    Für Nennquerschnitt: 0,75qmm, 1,5qmm, max 2,5qmm Farbe: grün, Nennstrom bis 16A Bemessungsspannung max 250V  Anzahl der Reihen: 1 Polzahl: 3 Rastermass: 5,08mm Anschlussart: Schraubanschluss Schlitz mit Zughülse Abmessungen siehe auch Zeichnung weitere Bilder !  Abmessungen: B: 17,0mm T: 19,2mm H: 15,3mm Kontaktschaft- bzw. Steckbereich: B: 17,1mm / H: 8,50mm / T :9,5mm  passendes Gegenstück = Bst Nr 39-798-00303  ( siehe im Zubehör-Register )

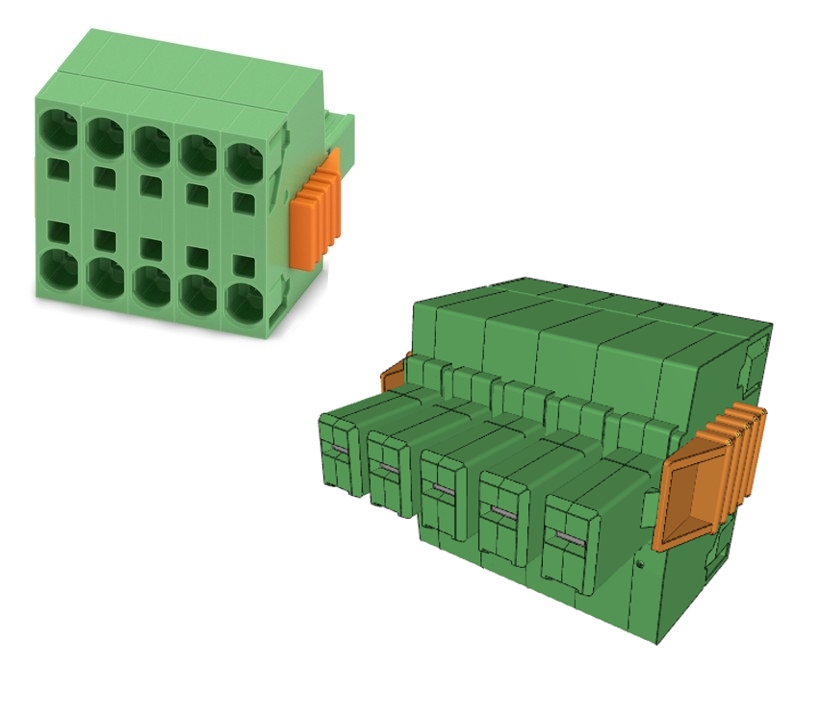

5polige Steckklemme Phönix TSPC-5-7,62 Serie COMBICON PC5  Nr 1765447   Befestigungsart: Click & Lock Rastschieber 5poliger Steckverbinder mit Klemmanschluss für den Kabeleinlass / Leiterplattensteckverbinder Werkzeugloser, zeitsparender Push-in-Anschluss. Definierte Kontaktkraft gewährleistet langzeitstabile Kontaktierung. Durch fixierten Schraubendreher geöffneter Klemmraum ermöglicht komfortablen Leiteranschluss. Integrierte Stahlüberfeder für zusätzliche Sicherheit bei Temperatur- und Leistungsschwankungen. Einfaches Durchschleifen von Potenzialen - optimal für BUS-Anwendungen. Automatisches Verrasten und intuitives Lösen durch farblich abgesetzte Lock-and-Release-Bedienhebel. 600V UL-Zulassung bei kleinsten Abmessungen Leiterplattenstecker, Nennquerschnitt: bis 6qmm Farbe: grün mit orangen Schäppern Befestigungsart: Click & Lock Rastschieber Nennstrom: bis 41A je Kontakt Bemessungsspannung (III/2)1000 V Kontaktoberfläche: Zinn, Kontaktart: Buchse Anzahl der Potenziale = 5-Kontakte Anzahl der Reihen zur PCB: 1 Polzahl: 5 Anzahl der Anschlüsse für Kabellage: 10 ( 5-oben / 5-unten ) Rastermaß: 7,62mm Anschlussart: Push-in-Federanschluss Anschlussrichtung Leiter/Platine: 0 ° = gerade  Stecksystem: COMBICON PC 5, Unlimited 600V UL approval Verriegelung: Clipverriegelung, Befestigungsart: Click & Lock Rastschieber Technische Daten: Produkt Line: COMBICON Connectors L Produtt type PCB connector Product family TSPC 5/..-STCL RM / Pitch 7.62 mm Kabeleinlaß Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: von 0,2qmm bis 6qmm Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: von 0,25qmm bis 4qmm Anschließbarer Leiterquerschnitt eindrähtig: von 0,2qmm bis 10qmm Anschließbarer Leiterquerschnitt mehrdrähtig: von 0,2qmm bis 6qmm Ausführung des elektrischen Anschlusses: Federzuganschluss Nominal current IN 41A je Kontakt Nominal voltage UN 1000 V Rated voltage (III/3) 1000 V Rated surge voltage (III/3) 8 kV Rated surge voltage ( II/2 ) 6 kV Abmessungen: siehe Zeichnung weitere Bilder Solange Vorrat reicht

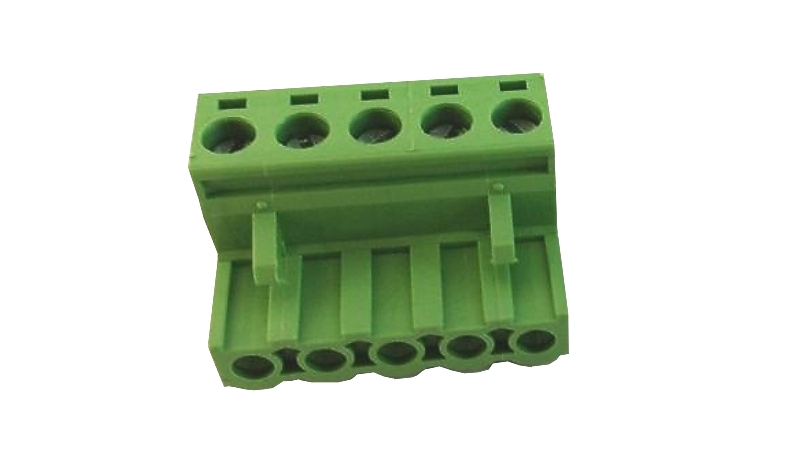

5pol Schraubklemme Steckkontakt Steckklemme Phoenix® kompatiber Steckverbinder Zubehör für LED-Technik, Netzteile, Baugruppen, Steuerungen usw. univ. Leiterplattenstecker Schraubklemme Phoenix Stecker 5F = female Buchse Belastbarkeit bzw. Einsatz bis 250V AC or DC max 16A Für Nennquerschnitt: 0,75qmm, 1,5qmm, max 2,5qmm Farbe: grün Nennstrom bis 16A Bemessungsspannung max 250V Anzahl der Reihen: 1 Polzahl: 5 Rastermass: 5,08mm Anschlussart: Schraubanschluss Schlitz mit Zughülse Abmessungen siehe auch Zeichnung weitere Bilder ! Abmessungen: B: 25,2mm T: 19,0mm H: 15,3mm Kontaktschaft- bzw. Steckbereich: B: 25,2mm / H: 5,50mm / T: 10mm unten 9,0mm passendes Gegenstück = Bst Nr 39-798-00306

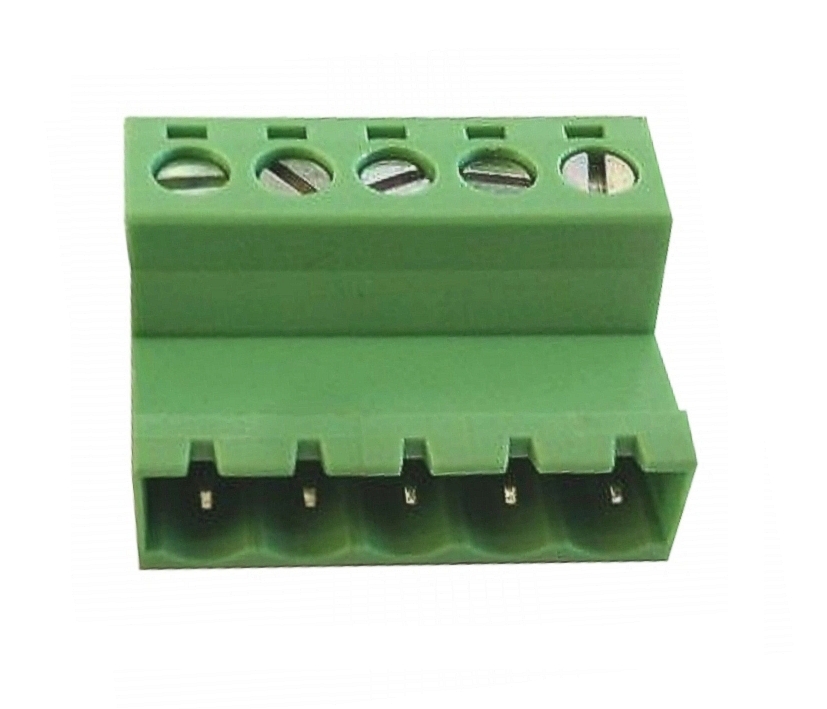

5pol Schraubklemme Steckkontakt Steckklemme Phoenix® kompatiber Steckverbinder Zubehör für LED-Technik, Netzteile, Baugruppen, Steuerungen usw. univ. Leiterplattenstecker Schraubklemme Phoenix Stecker 5M = male Stifte Belastbarkeit bzw. Einsatz bis 250V AC or DC max 16A Für Nennquerschnitt: 0,75qmm, 1,5qmm, max 2,5qmm Farbe: grün, Nennstrom bis 16A Bemessungsspannung max 250V Anzahl der Reihen: 1 Polzahl: 5 Rastermass: 5,08mm Anschlussart: Schraubanschluss Schlitz mit Zughülse Abmessungen siehe auch Zeichnung weitere Bilder ! Abmessungen: B: 27,0mm T: 19,0mm H: 15,0mm Kontaktschaft- bzw. Steckbereich: B: 27,0mm / H: 8,00mm / T: 9,5mm passendes Gegenstück = Bst Nr 39-798-00305

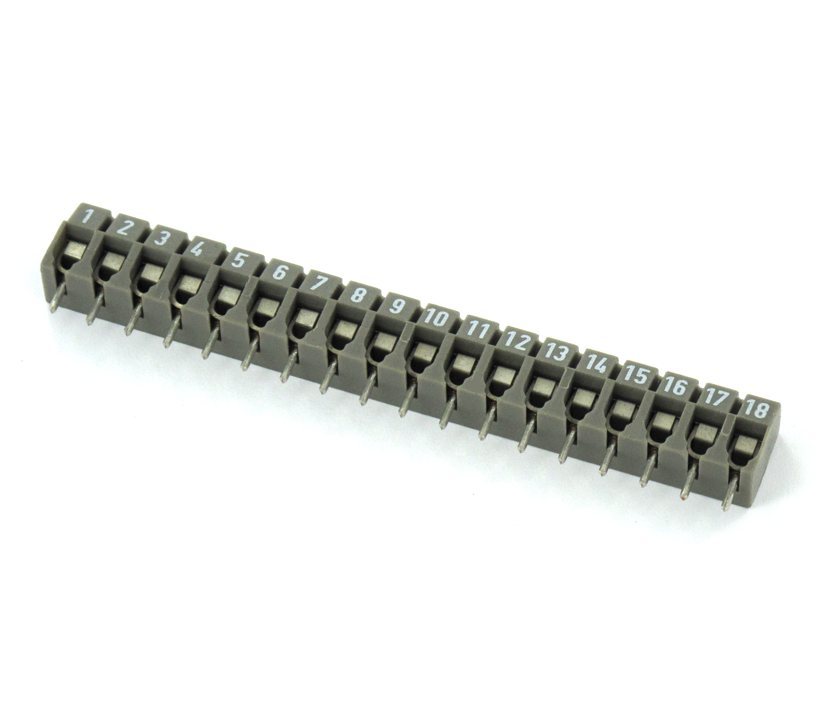

Lötbare 18pol Schraubklemme mit Drahtschutz 18pol Printklemme bzw. Leiterplattenklemme RM5.08 Lötbare 18pol Schraubklemme mit Drahtschutz Nennspannung Einsatz bis 250V / Nennstrom bis 10A Prüfspannung: 1KV Nennquerschnitt: 0,2-2,5qmm (flexibel) Nennquerschnitt: 0,2-2,5qmm (starr) Anreihbarkeit: Nein Klemmschraube M3 Abisolierlänge: 4,5-5,0mm Farbe: Grau Kontakte: Messing, verzinkt, chromatiert Drahtschutz Edelstahl Arbeitstemperatur -30°C....105 °C Abmessungen: H: 11,5mm T: 8,0mm B: 31,5mm Länge Lötstift 4,0mm Lötstifte: Ø 1,0mm Löt-/Bohrloch Ø 1,3 mm

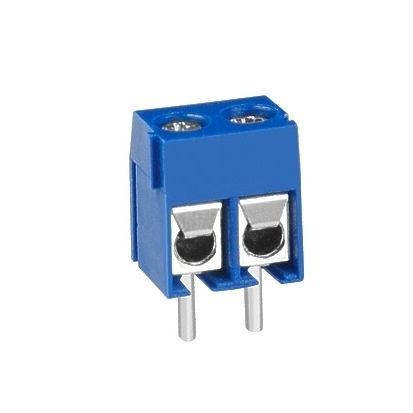

2pol Printklemme bzw. Leiterplattenklemme anreihbar RM3,5 Anreihklemme Nennstrom bis 10A Nennspannung 125V / Nennstrom bis 10A Isolationswiderstand: 500MOhm / 500VDC Durchschlagfestigkeit, min.: 2000V AC, 1 Min Nennquerschnitt: 0,2-0,75qmm (flexibel) Nennquerschnitt: 0,2-1qmm (starr) Anreihbarkeit: Ja mit seitlichem Schwalbenschwanz Klemmschraube M2,5 Abisolierlänge: 4,5mm Farbe: BLAU Material: PA66  Kontakte: Stahl, verzinkt, chromatiert Drahtschutz  Arbeitstemperatur     -20°C....110 °C Abmessungen: H: 8,2mm T: 6,5mm B: 7,0mm  Länge Lötstift 3,1 mm Durchmesser Lötstifte: 0,85mm Löt-/Bohrloch Ø 1,1 mm

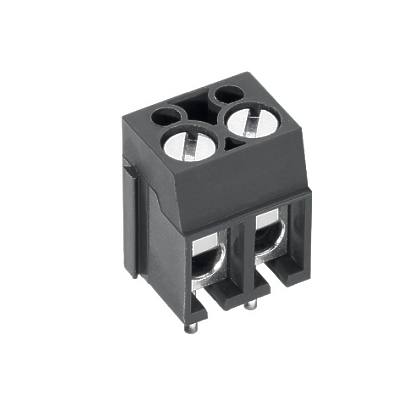

2pol Printklemme bzw. Leiterplattenklemme anreihbar RM5 Nennspannung Einsatz bis 250V Nennstrom bis 24A (T60) Prüfspannung: 2KV Nennquerschnitt: 0,2-2,5qmm (flexibel) Nennquerschnitt: 0,2-4,0qmm (starr) Anreihbarkeit: Ja mit seitlichem Schwalbenschwanz Klemmschraube M3 Abisolierlänge: 4,5-5,0mm Farbe: Grau RAL7016 Material: PA6.6  Kontakte: Messing, verzinkt, chromatiert Arbeitstemperatur     -30°C....105 °C Abmessungen: H: 12,5mm T: 9,0mm B: 10mm (10,7mm) Rastermass: 5,00mm Länge Lötstift 4,1 mm Bohrloch Ø 1,3 mm

Printklemme, Nennstrom: 22A, Nennspannung: 400V Rated: 630V Surge: 4KV Anschließbarer Leiterquerschnitt eindrähtig 0,2...4 mm² Rastermass: 5,08mm (Pins = 5,08mm auseinander) I-I-O Polzahl: 2-polig  Anschlussart: Schraubanschluss Montage: Löten Anschlussrichtung Leiter/Platine  Farbe: grün  Der Artikel ist zu unterschiedlichen Polzahlen anreihbar!  Abmessungen: B:15,8mm H:18mm T:13mm  Lötstiftdurchmesser: 0,9mm  ** solange Vorrat reicht !

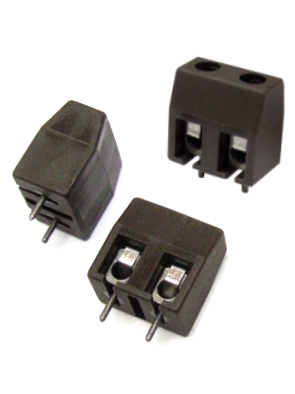

2pol Printklemme bzw. Leiterplattenklemme RM7,62 Anreihklemme Nennstrom bis 16A  Nennspannung 250V / Nennstrom bis 16A Printklemmen für Leiterplatten. Ersatzteil für ältere Steuerungen. Nennspannung: 250V / Nennstrom (T60): 16A (24A) Nennquerschnitt: eindrähtig: 0,75...2,5qmm feindrähtig: 1,5mm2 / Abisolierlänge: 5mm / Klemmschraube M3 Stahl verzinkt. Abm.: B:15mm H:15mm T:10mm. Löt-Stiftlänge: 4mm

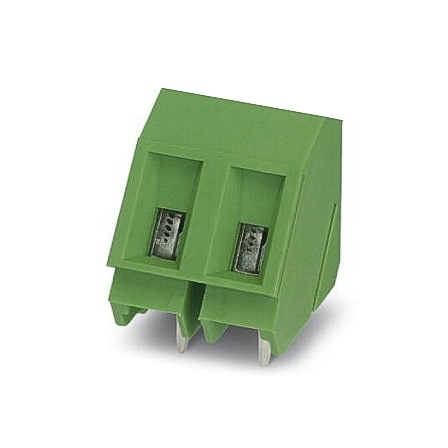

 GSMKDS 3/ 2-7,6 = 2-polige Printklemme Phoenix Contact 1733729 Nennstrom: 24 A Nennspannung: 630 V Rastermaß: 7,62 mm Polzahl: 2 Anschlussart: Schraubanschluss Montage: Löten Anschlussrichtung Leiter/Platine: 35 ° Farbe: grün Der Artikel ist zu unterschiedlichen Polzahlen anreihbar! Anreihbare Printklemmen für Kabelquerschnitte bis 4qmm Abmessungen: B:15,8mm H:16,3mm T:14,8mm Rastermaß: 7,81mm Lötstiftdurchmesser: 0,9mm

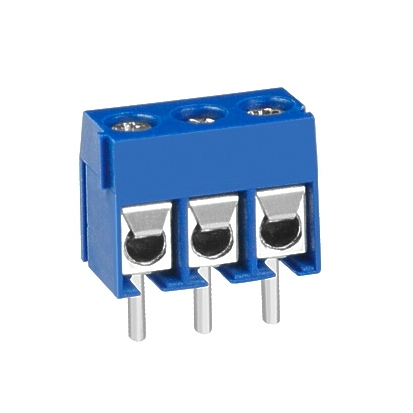

3pol Printklemme bzw. Leiterplattenklemme anreihbar RM3,5 Nennstrom bis 10A Nennspannung 125V / Nennstrom bis 10A Isolationswiderstand: 500MOhm/500V DC Durchschlagfestigkeit, min.: 2000V AC, 1 Min Nennquerschnitt: 0,2-0,75qmm (flexibel) Nennquerschnitt: 0,2-1qmm (starr) Anreihbarkeit: Ja mit seitlichem Schwalbenschwanz Klemmschraube M2,5 Abisolierlänge: 4,5mm Farbe: BLAU Material: PA66  Kontakte: Stahl, verzinkt, chromatiert Drahtschutz  Arbeitstemperatur     -40°C....100 °C Abmessungen: H: 8,2mm T: 6,5mm B: 10,5mm  Länge Lötstift 3,1 mm Durchmesser Lötstifte: 0,85mm Löt-/Bohrloch Ø 1,1 mm

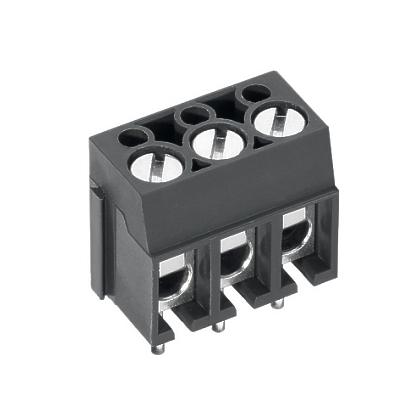

3pol Printklemme bzw. Leiterplattenklemme anreihbar RM5 Nennspannung Einsatz bis 250V Nennstrom bis 24A (T60) Prüfspannung: 2KV 3-polig Einzelkontakte Nennquerschnitt: 0,2-2,5qmm (flexibel) Nennquerschnitt: 0,2-4,0qmm (starr) Anreihbarkeit: Ja mit seitlichem Schwalbenschwanz Klemmschraube M3 Abisolierlänge: 4,5-5,0mm Farbe: Grau RAL7016 Material: PA6.6  Kontakte: Messing, verzinkt, chromatiert Arbeitstemperatur     -30°C....105 °C Abmessungen: H: 12,5mm T: 9,0mm B: 15mm (16mm) Rastermass: 5,00mm Länge Lötstift 4,1 mm Bohrloch Ø 1,3 mm

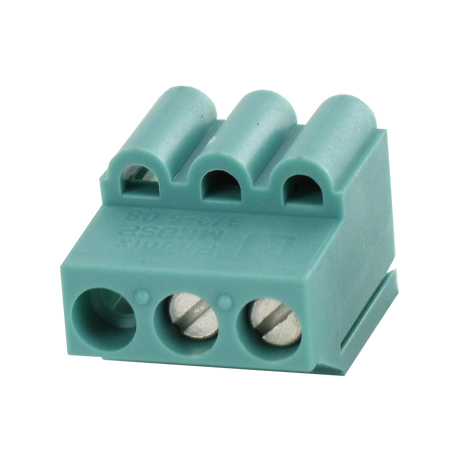

Printklemme, Nennstrom: 36A, Nennspannung: 400V Rated: 630V Surge: 4KV Anschließbarer Leiterquerschnitt eindrähtig 0,2...4 mm² Rastermass: 5,08mm (Pins: I-I-I)  Polzahl: 3-polig  Anschlussart: Schraubanschluss  Steckeraufsatz abziehbar - Halt durch Rastnase  Montage: Löten Anschlussrichtung Leiter/Platine liegend Farbe: grün Abmessungen: B:15,3mm H:19,2mm T:22mm(26,3mm)  Lötstiftdurchmesser: 6 x 0,9mm  ** solange Vorrat reicht !

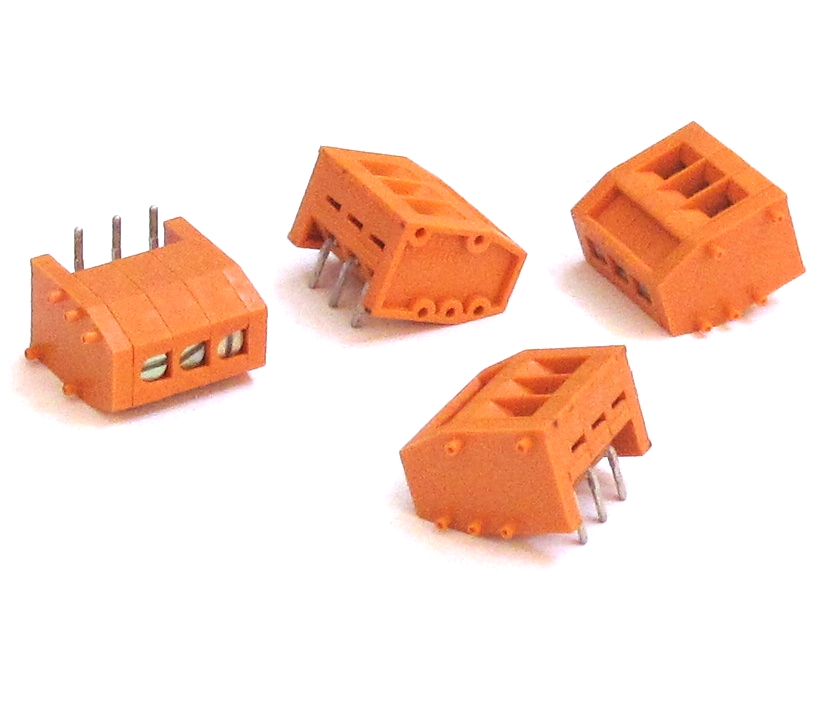

 3pol Printklemme RM5.08 mit Drahtschutz liegend 180° Lötkontakte  3pol Platinenklemme liegend ( 180° ) mit nach oben führendem Klemmeingang Draht zu Board 3er Klemmleiste bzw. 3pol Anschlussblock Ausführung liegend mit 3pol Stiften im Rastermaß 5,08mm und Drahtklemmeingang nach oben von der Leiterplatte weg. Kabeleinlass von oben Für Kabel starr und flexibel: 0,25-2,5qmm Belastbarkei je Klemme Nennspannung bis 250V / Nennstrom bis 16A ( max 17,5A ) Prüfspannung: 1,6KV Gehäusematerial: Wemid / Polyamide (PA)in Orange RM: 5,08mm Print-Stiftdurchmesser: 1,0x0,7mm Baubreite: 20mm bzw. 22mm mit setlichen Anreihpins / Bautiefe: 19mm / Bauhöhe: 12,5mm Madenschraube: M2,6 Feld für austeckbare Beschriftung

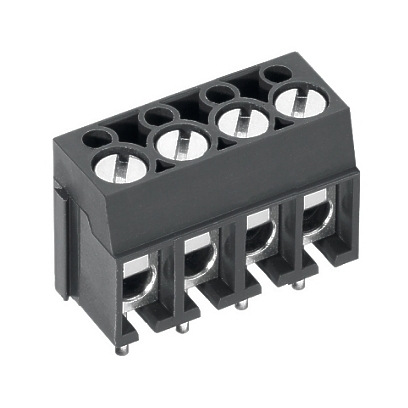

4pol Printklemme bzw. Leiterplattenklemme anreihbar RM5 Nennspannung Einsatz bis 250V Nennstrom bis 24A (T60) Prüfspannung: 2KV 4-polig Einzelkontakte Nennquerschnitt: 0,2-2,5qmm (flexibel) Nennquerschnitt: 0,2-4,0qmm (starr) Anreihbarkeit: Ja mit seitlichem Schwalbenschwanz Klemmschraube M3 Abisolierlänge: 4,5-5,0mm Farbe: Grau RAL7016 Material: PA6.6  Kontakte: Messing, verzinkt, chromatiert Arbeitstemperatur     -30°C....105 °C Abmessungen: H: 12,5mm T: 9,0mm B: 21mm (20,7mm) Rastermass: 5,00mm Länge Lötstift 4,1 mm Bohrloch Ø 1,3 mm

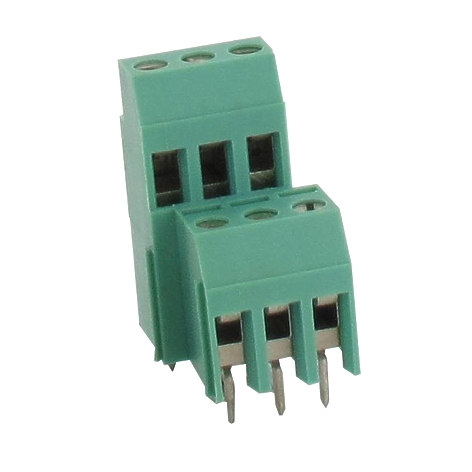

2x 3polige (6-fach) Printklemme Phoenix Contact MKKDS-3/3 Nr: 1721032 Printklemme anreihbar Nennstrom: 22 A Nennspannung: 400V Rated: 630V Surge: 4KV Anschließbarer Leiterquerschnitt eindrähtig 0,2...4 mm² Rastermass: 5,00mm Polzahl: 6 = 2x 3-polig Anschlussart: Schraubanschluss Montage: Löten, Anschlussrichtung Leiter/Platine Farbe: grün Der Artikel ist zu unterschiedlichen Polzahlen anreihbar! Anreihbare Printklemmen für Kabelquerschnitte bis 4,0qmm Maximum load current: 24A (with 4 mm² conductor cross section) Werkstoff des Isolierkörpers : Thermoplast Nominal cross section: 2.5 mm² 22A Stripping length 7mm Abmessungen: B:15,8mm H:31,5mm T:22,3mm Rastermaß: 5,00mm zweite Reihe Abstand 15,0mm Lötstiftdurchmesser: 0,9mm Siehe Zeichnung

Anschlussklemme 4polig vergoldet Einsatz z.B. bei Frequenzweichen, Verstärker, Netzteilen, Hochstromtechnik usw. Anschlussklemmen für Platinenmontage. Anschlüsse 24 Karat vergoldet. Vergoldete Schrauben mit Viereck- Unterlegscheibe. Für Leiterquerschnitt bis max.: 4,0mm  Rastermaß: 10mm  Kreuzschlitzschraube  Belastbarkeit: 300V 20A  Abm.: B:42mm T:15,2mm / H:18,2mm  Printstiftdurchmesser: 1,5mm

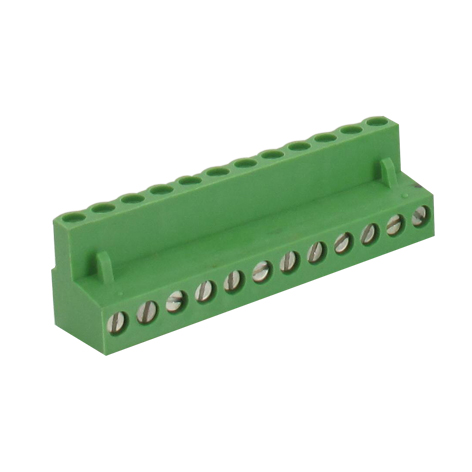

PHOENIX COMBICON Kabelsteckverbinder für Leiterplattensteckverbinder Leiterplattensteckverbinder MSTB 2,5/12-ST-5,08  Steckklemme 12-poliger Stecker für Printklemme Nennstrom: 12/15A je Kontakt Nennspannung: 320V Rated-II: 630V Surge: 4KV Anschließbarer Leiterquerschnitt eindrähtig 0,2...2,5qmm  Rastermass: 5,08mm (Pins: I-I-I)  Polzahl: 12-polig  Anschlussart: Schraubanschluss  Steckeraufsatz abziehbar - Halt durch Rastnase  Farbe: grün Abmessungen: B: 60,8mm H:15mm T:18,2mm   Siehe Zeichnung https://www.phoenixcontact.com/online/portal/us?uri=pxc-oc-itemdetail:pid=1757116&library=usen&pcck=P-20-05-01&tab=1 ** solange Vorrat reicht !
