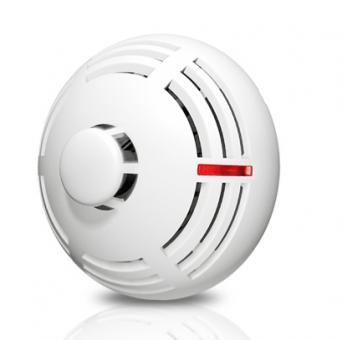

Rauchmelder 12-24VDC kabelgebunden Dif-Max-Brandmelder mit Sockel DC-Kontakt reiner Thermomelder

Produktinformationen "Rauchmelder 12-24VDC kabelgebunden Dif-Max-Brandmelder mit Sockel DC-Kontakt reiner Thermomelder"

EN54 Rauchmelder - Brandmelder mit 12-24V Kabelanschluss und DC-Schaltkkontakt

  • Der Differential-Maximal-Brandmelder  löst bei einer schnellen Temperaturerhöhung einen Alarm aus.
  • Dazu wird ein Messleiter mit einem Vergleichsleiter verglichen.
  • Zusätzlich wird das Überschreiten der Maximaltemperatur detektiert.
  • Die Auslösekriterien entsprechen der A1R ( EN54-5 )
  • Zur Installation wird der Sockel DB bereits mitgeliefert
  • Abmessungen B x H x T DM 108 x 49 mm plus Sockelabm.
  • Auslösekriterien 54°C - 65°C statisch oder Temperaturanstieg
  • gemäß A1R Detektionsart thermische Branderkennung
  • Klasse gem. EN-54-5 (Thermosensor) A1R
  • Max. statische Temperatur der Alarmmeldung 54°C
  • Minimale statische Temperatur für Alarmmeldung 65°C
  • Ruhestromaufnahme 0,03mA Stromaufnahme max 23mA
  • Zertifikate EN 54-5: 2001
  •  Spannungsversorgung 12V-24V ( Range 10,5 bis 26VDC Betriebstemperatur -25 bis +50 °C
  • Kontakt  2+3 = Ausgang Schließerkontakt ( geschaltet DC Gleichspannung U-Ein = U-Aus )

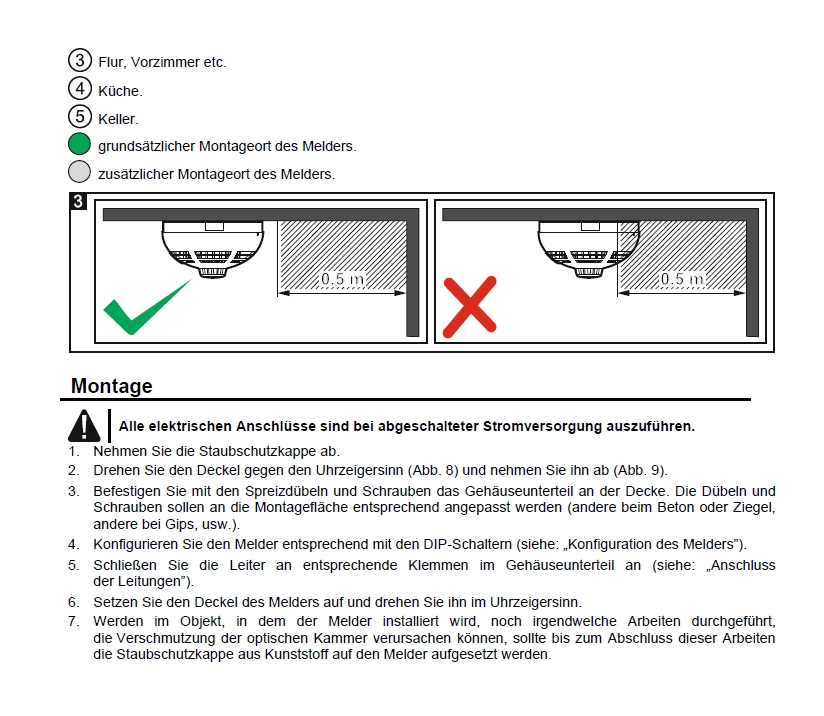

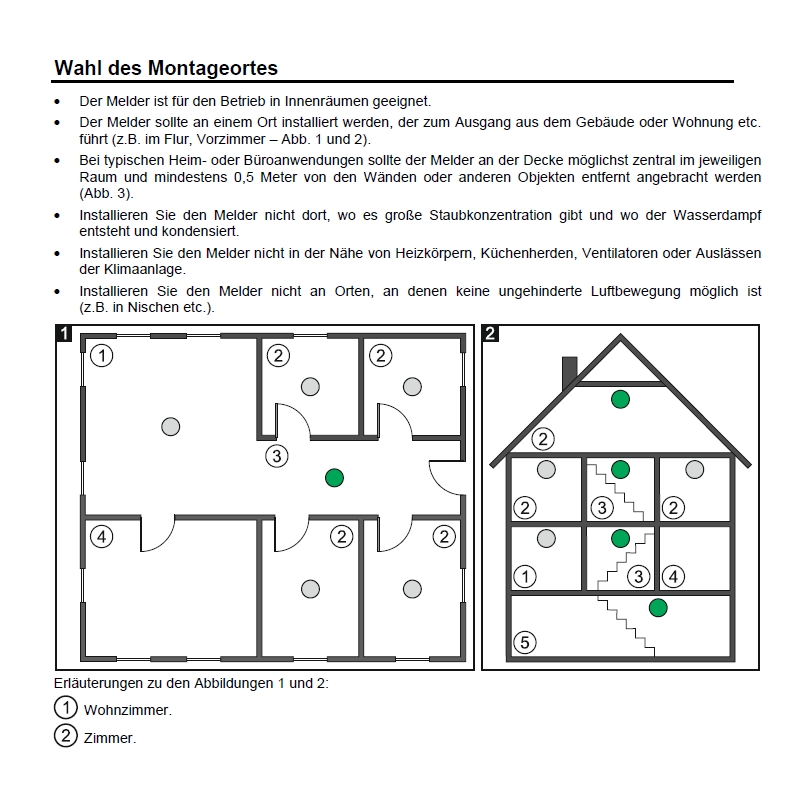

  • Abschluß des Sockels bzw. Rauchmelder siehe weitere Bilder !

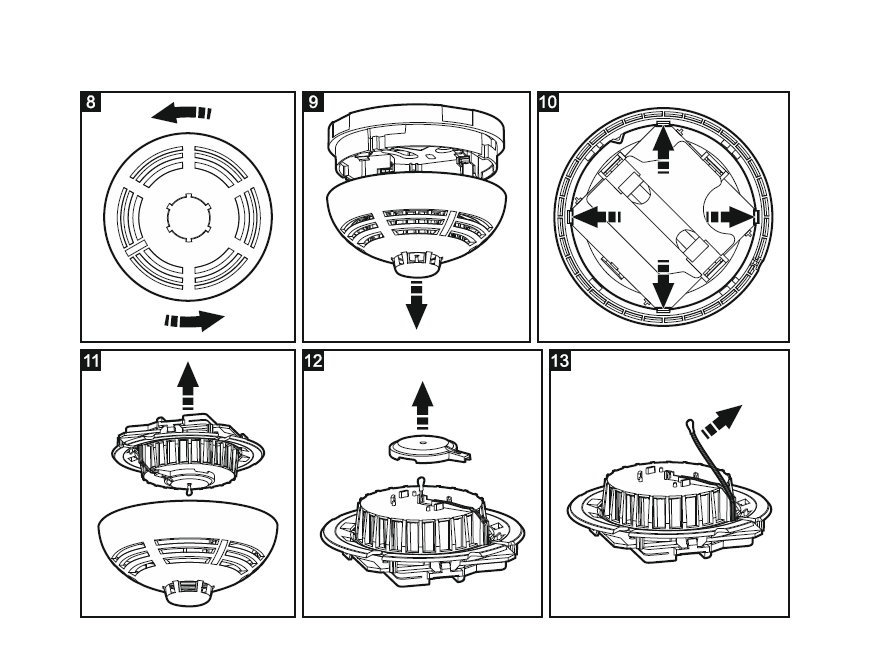

  • einfache Montage des Melders in dem Basissockel ( bei uns anbei ! )

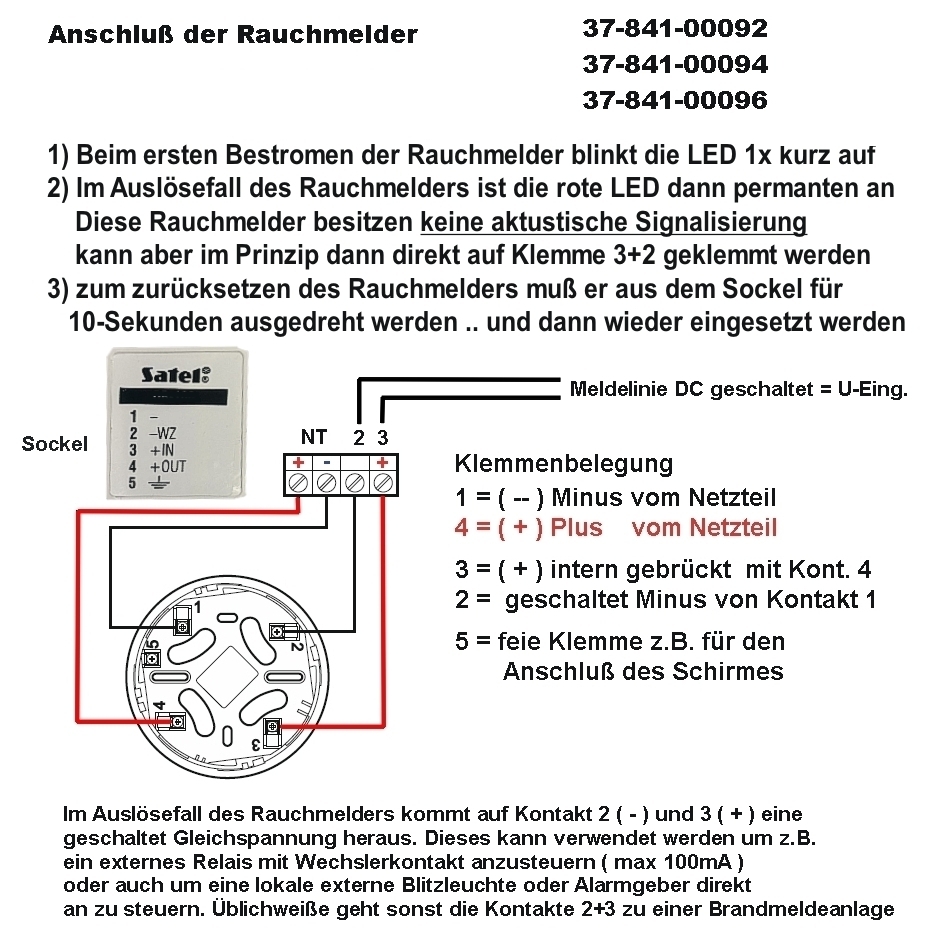

  • Belegungsplan siehe weitere Bilder !

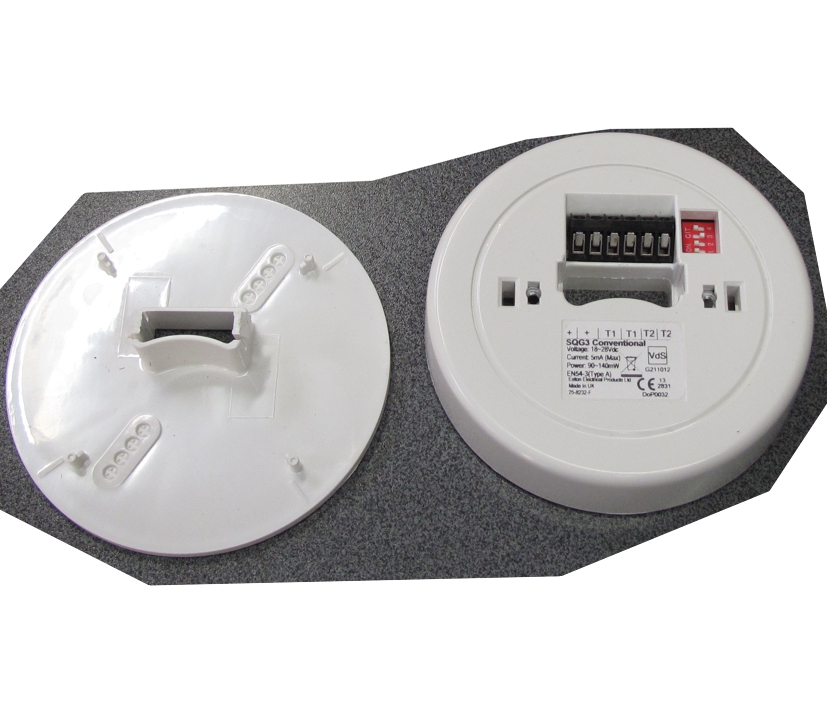

  • möglicher Anschluss eines optionalen Signalgebers mit 8-verschiedenen Tönen = Art-Nr 37-841-00098

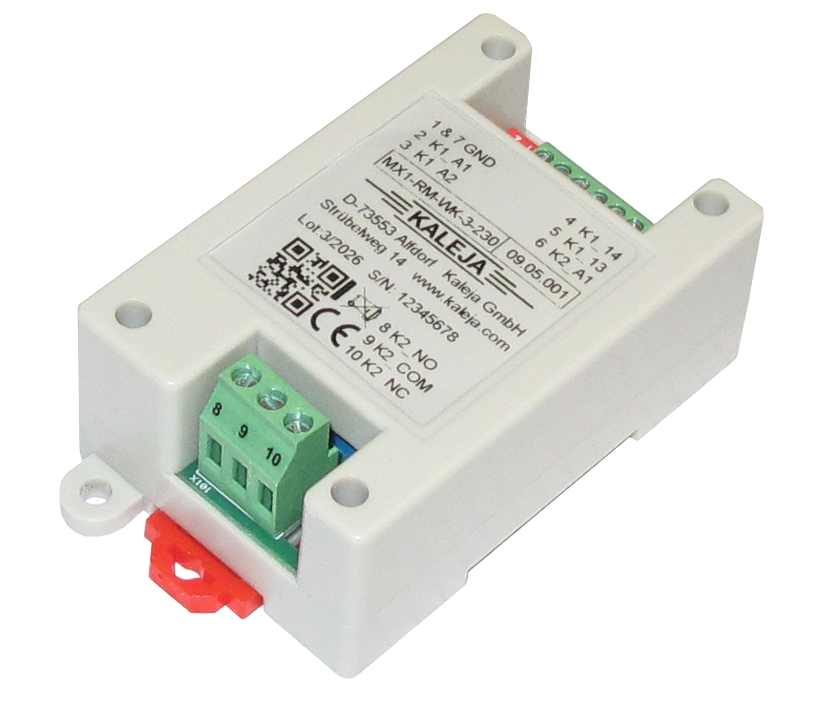

  • Zusatztipp : wenn Sie ein externes DC-Relais Art-Nr  47-826-00300 am Kontakt 2+3 nachschalten können Sie somit auch einen potentialfreien Kontakt weiter verarbeiten ... für Anwendungen aller Art ... sei es z.B. Smarthome .. o.ä. Anwendungen

Folgende kabelgebundene Rauchmelder sind wie folgt erhältlich :

Art-Nr 37-841-00096 =  Spannungsversorgung nur 12-24V DC kabelgebunden mit DC-Schaltkontakt

.                                           Multikriterien-Melder  über mehrere Sensoren ( Opt-Sensor EN54-7 ) und

.                                           zusätzlich thermischer Sensor ( Wärmeerkennung 54-65°C ) nach EN-54-5 und

.                                           Detektion der Verschmutzung der optischen Kammer

                            .               weniger empfindlich gegenüber Falsch- und Täuschungsalarmen.

-----------------

Art-Nr 37-841-00092 = Spannungsversorgung 12-24V DC kabelgebunden mit DC-Schaltkontakt

.                                          konventioneller optischer Rauchmelder ( Opt-Sensor EN54-7 ) als

.                                          Punkt-Rauchmelder für sichtbaren Rauchpartikel und mit

.                                          Detektion der Verschmutzung der optischen Kammer

-----------------

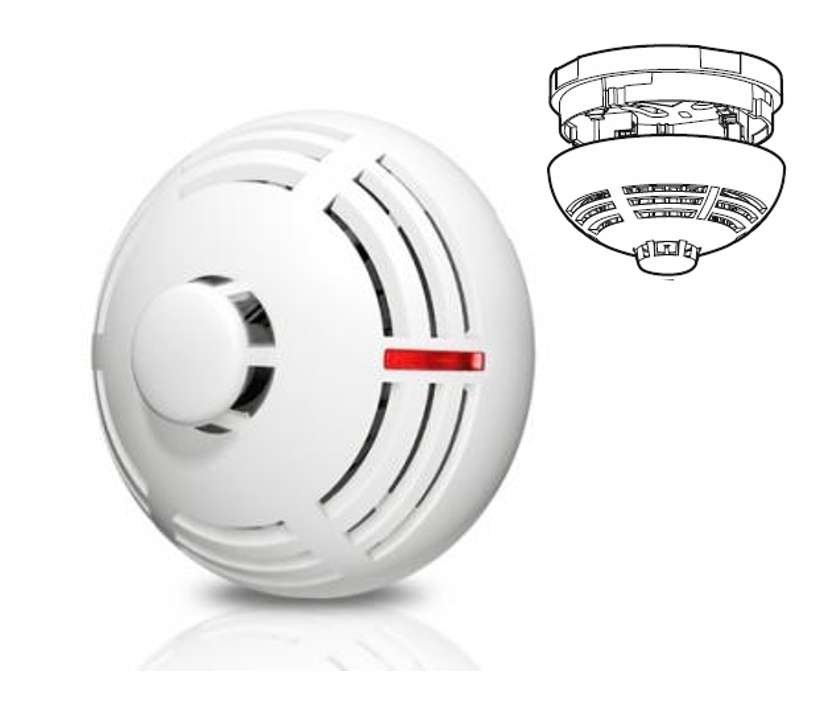

Art-Nr 37-841-00090 =  Spannungsversorgung nur 12V DC kabelgebunden jedoch mit NC/NO Kontakt

.                                            konventioneller optischer Rauchmelder ( Opt-Sensor EN54-7 ) als

.                                           Punkt-Rauchmelder für sichtbaren Rauchpartikel und mit

.                                                Thermodifferential- und Thermomaximaldetektor ( EN54-5 ) und

.                                    Wabenfilter aus Edelstahl schützt die Kammer kleinen Insekten, kleinen Schwebepartikeln

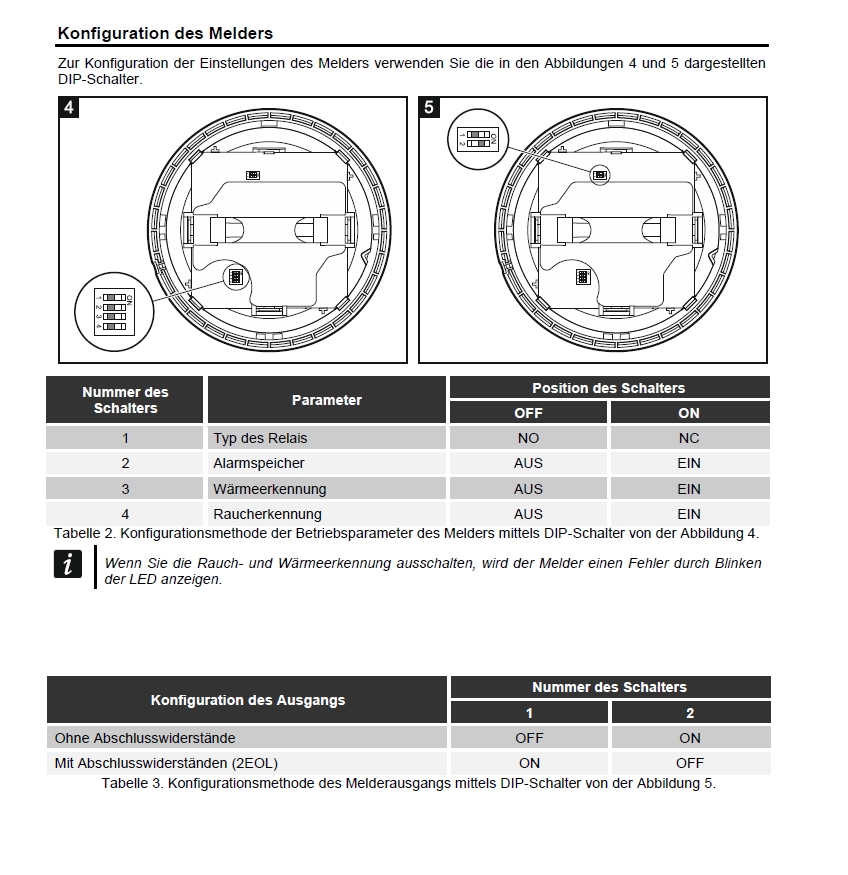

.                                        DIP-Schalter für Auswahl des Betriebsmodus ( Rauch, Wärme, Multisensor beides )

.                                    DIP-Schalter für Auswahl des Relaiskontaktes ( Meldelinie NO oder NC Kontakt )

------------------

Art-Nr 37-841-00094 =  Spannungsversorgung 12-24V DC kabelgebunden mit DC-Schaltkontakt

.                                            Max-Differential Maximal-Wärmemelder  ( Opt-Sensor EN54-7 )  und

.                                           zusätzlich thermischer Sensor ( Wärmeerkennung 54-65°C  ) nach EN-54-5

-----------------

Unsere Empfehlung hierzu je nach Installationsart  ( optionales Zubehör z.B. )

  • Installation externe 12V Versorgung und Relaiskontakt des Rauchmelders wird z.B. auf ein Wählgerät verdrahtet :
  • Art-Nr 93-815-01123 = 220-240VAC Steckernetztzeil 12V DC 1000mA  für bis zu 64Melder
  • Art-Nr 41-149-00265 = DC-Kupplung GERADE  5,50mm / 2,10mm -- Schraubanschluss --
  • Art-Nr 76-881-00600Analog TAE Wählgerät Fernquittierung einstellbar
  • Alternativ Wählgeräte mit GSM

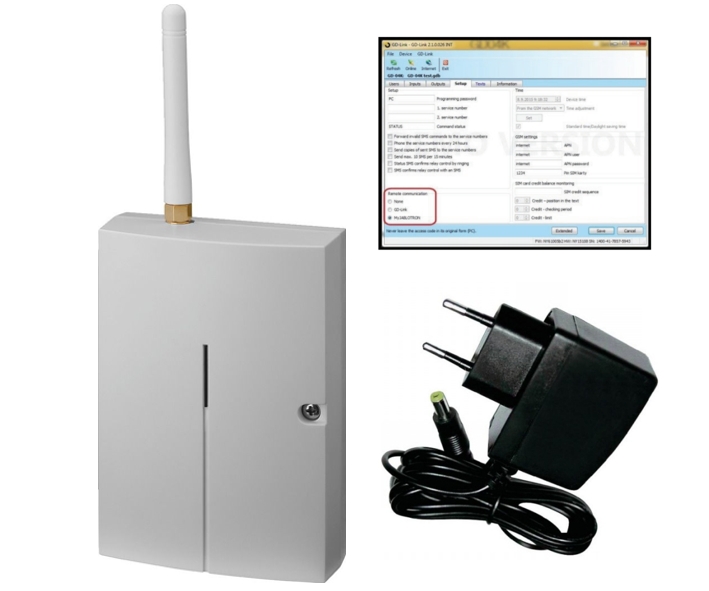

  • Art-Nr 76-881-00850 = Telefon-Wählgerät GSM mit USB-Port ohne SIM Karte
  • Alternativ statt Steckernetzteil :
  • Art-Nr 93-808-03490 = Unterputz-Netzteil UP-Dosen 230V auf 12VDC  1,00A z.B. für 55mm Dosen
  • Alternativ Stromversorgung mit DC Notstromakku ( 24/7 tauglich )
  • Art-Nr 66-860-02040 = DC USV 230V gepuffert 12V DC 1A Leistung mit LED-Display

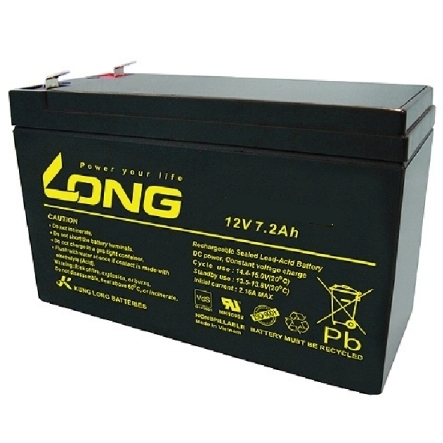

  • Art-Nr 33-175-00054 = 12V Bleiakku 7,2Ah
  • Alternativ Stromversorgung mit AC Niotstromunit ( 24/7 tauglich )
  • Art-Nr 66-860-02035 = DCUSV 230V gepuffert 12V DC 3A Leistung mit LED-Display
  • Art-Nr 33-175-00054 = 12V Bleiakku 7,2Ah
  • Alternativ BMZ = Brandmeldezentrale
  • passend zur Brandmeldezentrale BMZ  4-Linien oder 8-Linien

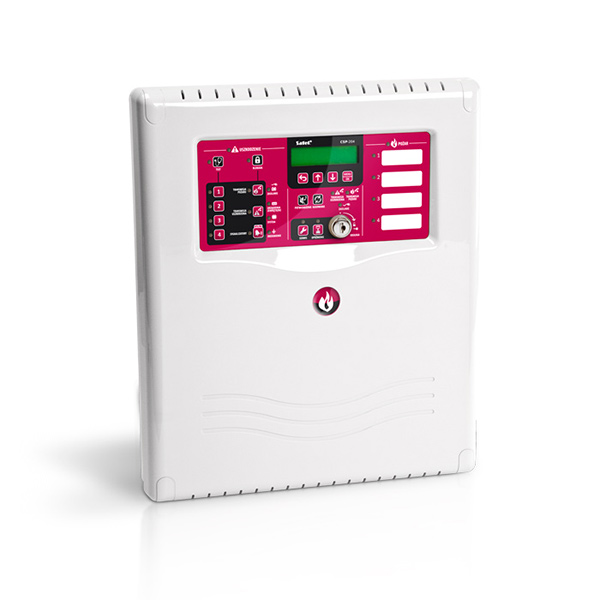

  • Art-Nr 79-100-00204 = Brandmeldezentrale BMZ  4-Linien je max 32Melder  LCD EN54 zertifiziert

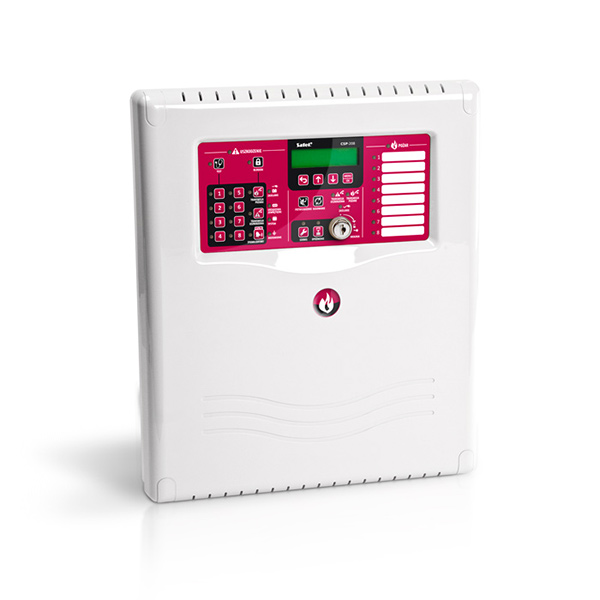

  • Art-Nr 79-100-00208 = Brandmeldezentrale BMZ  8-Linien je max 32Melder  LCD EN54 zertifiziert
  • Art-Nr 79-100-00215 = Zubehör LAN-IP-Modul
  • Dank dem virtuellen IP-PC Bedeinfeld ermöglicht das Modul eine Ansicht des Zustandes des Brandmeldesystems per Fernzugriff.
  • Dank dem Modul können Sie von einem beliebigen Ort in der Welt den Status der Zentrale via Internet prüfen.
