10poliger DIP Schalter DIP Schiebeschalter Rastermaß 2,54mm Farbe: RotLötpins für PCB / Print / Leiterplatte / Platine Beschriftung: JA Betriebstemperatur -40 °C - 70 °CFarbe rot / Kapazität 5 pFAbmessungen: A = Breite in Zeichnung 26,60mm B = Rastermaß PINS = B in Zeichnung 2,54 mmH = Höhe = 5,7mm T = Tiefe = 9,90 Technische Daten: Schaltleistung: 25mA 24V DC Durchgangsstrom 100mA 50V DC Kontaktwiderstand, max. 100mOhm Isolationswiderstand (100V DC), min: 500MOhm Durchschlagfestigkeit, min.: 300V DC/1Min. Kapazität benachbarter Schalter, max.: 5pF

10poliger DIP Schalter DIP Schiebeschalter Rastermaß 2,54mm Farbe: Rot Lötpins für PCB / Print / Leiterplatte / Platine Beschriftung: JA Betriebstemperatur -40 °C - 85 °C Farbe rot / Kapazität 2pF Abmessungen: A = Breite in Zeichnung 26,40mm B = Rastermaß PINS = B in Zeichnung 2,54 mm H = Höhe = 6,9mm T = Tiefe = 9,65 Technische Daten: UP ist ON !  PRB = Piano-DIP (Up is On) MIL Standard MIL-S-83504 / MIL-STD-202 Method 106 Base Contacts: Copper alloy, gold-plated over nickel barrier. Terminals: Copper alloy, matte tin plated over nickel barrier. Non-Conductive Parts: Thermoplastic (UL94V-O) Kontaktwiderstand: 30mOhm / After Life 100mOhm Schaltleistung:150mA 30V DC Durchgangsstrom 5A 50V DC Kontaktwiderstand, max. 100mOhm Isolationswiderstand (100V DC), min: 500MOhm Durchschlagfestigkeit, min.: 300V DC/1Min. Kapazität benachbarter Schalter, max.: 2pf

1pol DIP Schalter Schiebeschalter 1xUM 1x Wechsler Abmessungen: B: 10mm T:2,3mm H: 6,5mm RM:2,54mm  Abmessungen siehe auch Zeichnung weitere Bilder  Kontakt 1x Wechsler = 1x UM Kontakt Schaltleistung: bis 500mA, 12V DC ( 24V max ) Kontaktwiderstand, max.: 30mOhm Durchschlagfestigkeit: 2mA, 500V DC/1Min. Kapazität, max.: 1,5pF Isolationswiderstand (500V DC): 10000MOhm/1Min. Betätigungen: 10000 Betriebstemperatur:     -25...+70°C Löttemperatur: 230°C/3s Löttemperatur, max.: 245°C Vibrationstest: normaler Betrieb 10...60Hz, 1,5mm Hub Korrosionstest (Salzlösung): 35°C, 5%/24Std.

1poliger DIP Schalter DIP Schiebeschalter Rastermaß 2,54mm / Pinabstand: 7,62mm Farbe: RotLötpins für PCB / Print / Leiterplatte / Platine Beschriftung: JA Betriebstemperatur -40°C ... +85°CFarbe rot Abmessungen: A = Breite in Zeichnung 8,92 mm B = Rastermaß PINS = B in Zeichnung 2,54mm / 7,62mm H = Höhe = 5,7mm T = Tiefe = 9,90mm  Technische Daten: Material PBT / UL94V-O Kontaktmaterial: Cooper Alloy / Kontakt Plating: Gold Schaltleistung: 25mA 24V DC Durchgangsstrom 100mA 50V DC Kontaktwiderstand, max. 100mOhm Isolationswiderstand (100V DC), min: 500MOhm Durchschlagfestigkeit, min 500V DC 1Min.

2poliger DIP Schalter DIP Schiebeschalter Rastermaß 2,54mm Farbe: RotLötpins für PCB / Print / Leiterplatte / Platine Beschriftung: JA Betriebstemperatur -40 °C - 70 °CFarbe rot / Kapazität 5 pFAbmessungen: A = Breite in Zeichnung 6,08 mm B = Rastermaß PINS = B in Zeichnung 2,54 mmH = Höhe = 5,7mm T = Tiefe = 9,90 Technische Daten: Schaltleistung: 25mA 24V DC Durchgangsstrom 100mA 50V DC Kontaktwiderstand, max. 100mOhm Isolationswiderstand (100V DC), min: 500MOhm Durchschlagfestigkeit, min.: 300V DC/1Min. Kapazität benachbarter Schalter, max.: 5pF

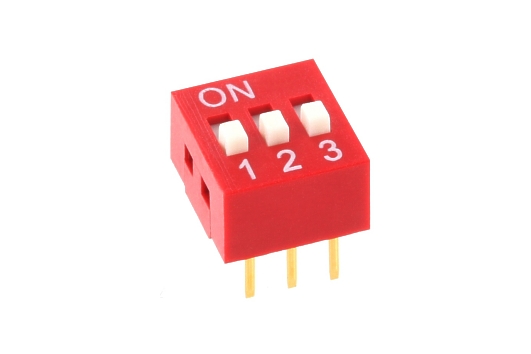

3poliger DIP Schalter DIP Schiebeschalter Rastermaß 2,54mm Farbe: RotLötpins für PCB / Print / Leiterplatte / Platine Beschriftung: JA Betriebstemperatur -40 °C - 70 °CFarbe rot / Kapazität 5 pFAbmessungen: A = Breite in Zeichnung 8,92 mm B = Rastermaß PINS = B in Zeichnung 2,54 mmH = Höhe = 5,7mm T = Tiefe = 9,90 Technische Daten: Schaltleistung: 25mA 24V DC Durchgangsstrom 100mA 50V DC Kontaktwiderstand, max. 100mOhm Isolationswiderstand (100V DC), min: 500MOhm Durchschlagfestigkeit, min.: 300V DC/1Min. Kapazität benachbarter Schalter, max.: 5pF

3poliger DIP Schalter DIP Schiebeschalter Rastermaß 2,54mm Farbe: RotLötpins für PCB / Print / Leiterplatte / Platine Beschriftung: JA Betriebstemperatur -40 °C - 85 °CFarbe rot / Kapazität 2pFAbmessungen: A = Breite in Zeichnung 9,70mm B = Rastermaß PINS = B in Zeichnung 2,54 mmH = Höhe = 6,5mmT = Tiefe = 9,65Technische Daten: UP ist ON !  PRB = Piano-DIP (Up is On) MIL Standard MIL-S-83504 / MIL-STD-202 Method 106 Base Contacts: Copper alloy, gold-plated over nickel barrier. Terminals: Copper alloy, matte tin plated over nickel barrier. Non-Conductive Parts: Thermoplastic (UL94V-O) Kontaktwiderstand: 30mOhm / After Life 100mOhm Schaltleistung:150mA 30V DC Durchgangsstrom 5A 50V DC Kontaktwiderstand, max. 100mOhm Isolationswiderstand (100V DC), min: 500MOhm Durchschlagfestigkeit, min.: 300V DC/1Min. Kapazität benachbarter Schalter, max.: 2pf

4poliger DIP Schalter DIP Schiebeschalter Rastermaß 2,54mm Farbe: RotLötpins für PCB / Print / Leiterplatte / Platine Beschriftung: JA Betriebstemperatur -40 °C - 70 °CFarbe rot / Kapazität 5 pFAbmessungen: A = Breite in Zeichnung 11,4 mm B = Rastermaß PINS = B in Zeichnung 2,54 mmH = Höhe = 5,7mm T = Tiefe = 9,90 Technische Daten: Schaltleistung: 25mA 24V DC Durchgangsstrom 100mA 50V DC Kontaktwiderstand, max. 100mOhm Isolationswiderstand (100V DC), min: 500MOhm Durchschlagfestigkeit, min.: 300V DC/1Min. Kapazität benachbarter Schalter, max.: 5pF

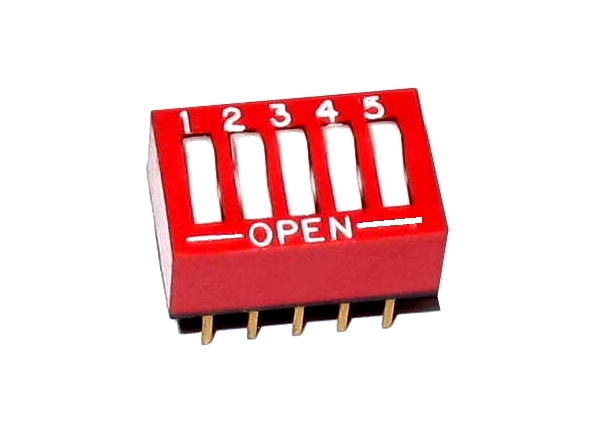

5poliger DIP Schalter DIP Schiebeschalter Rastermaß 2,54mm Farbe: RotLötpins für PCB / Print / Leiterplatte / Platine Beschriftung: JA Betriebstemperatur -40 °C - 70 °CFarbe rot / Kapazität 5 pFAbmessungen: A = Breite in Zeichnung 13,7mm B = Rastermaß PINS = B in Zeichnung 2,54 mmH = Höhe = 5,7mm T = Tiefe = 9,90 Technische Daten: Schaltleistung: 25mA 24V DC Durchgangsstrom 100mA 50V DC Kontaktwiderstand, max. 100mOhm Isolationswiderstand (100V DC), min: 500MOhm Durchschlagfestigkeit, min.: 300V DC/1Min. Kapazität benachbarter Schalter, max.: 5pF

5poliger DIP Schalter DIP Schiebeschalter Rastermaß 2,54mm Farbe: RotLötpins für PCB / Print / Leiterplatte / Platine Beschriftung: JA Betriebstemperatur -40 °C - 85 °CFarbe rot / Kapazität 2pFAbmessungen: A = Breite in Zeichnung 14,80mm B = Rastermaß PINS = B in Zeichnung 2,54 mmH = Höhe = 6,3mmT = Tiefe = 9,65Technische Daten: UP ist ON !  PRB = Piano-DIP (Up is On) MIL Standard MIL-S-83504 / MIL-STD-202 Method 106 Base Contacts: Copper alloy, gold-plated over nickel barrier. Terminals: Copper alloy, matte tin plated over nickel barrier. Non-Conductive Parts: Thermoplastic (UL94V-O) Kontaktwiderstand: 30mOhm / After Life 100mOhm Schaltleistung:150mA 30V DC Durchgangsstrom 5A 50V DC Kontaktwiderstand, max. 100mOhm Isolationswiderstand (100V DC), min: 500MOhm Durchschlagfestigkeit, min.: 300V DC/1Min. Kapazität benachbarter Schalter, max.: 2pf

6poliger DIP Schalter DIP Schiebeschalter Rastermaß 2,54mm Farbe: RotLötpins für PCB / Print / Leiterplatte / Platine Beschriftung: JA Betriebstemperatur -40 °C - 70 °CFarbe rot / Kapazität 5 pFAbmessungen: A = Breite in Zeichnung 16,34 mm B = Rastermaß PINS = B in Zeichnung 2,54 mmH = Höhe = 5,7mm T = Tiefe = 9,90 Technische Daten: Schaltleistung: 25mA 24V DC Durchgangsstrom 100mA 50V DC Kontaktwiderstand, max. 100mOhm Isolationswiderstand (100V DC), min: 500MOhm Durchschlagfestigkeit, min.: 300V DC/1Min. Kapazität benachbarter Schalter, max.: 5pF

6poliger DIP Schalter DIP Schiebeschalter Rastermaß 2,54mm Farbe: RotLötpins für PCB / Print / Leiterplatte / Platine Beschriftung: JA Betriebstemperatur -40 °C - 85 °CFarbe rot / Kapazität 2pFAbmessungen: A = Breite in Zeichnung 17,20mm B = Rastermaß PINS = B in Zeichnung 2,54 mmH = Höhe = 6,3mmT = Tiefe = 9,65Technische Daten: UP ist ON !  PRB = Piano-DIP (Up is On) MIL Standard MIL-S-83504 / MIL-STD-202 Method 106 Base Contacts: Copper alloy, gold-plated over nickel barrier. Terminals: Copper alloy, matte tin plated over nickel barrier. Non-Conductive Parts: Thermoplastic (UL94V-O) Kontaktwiderstand: 30mOhm / After Life 100mOhm Schaltleistung:150mA 30V DC Durchgangsstrom 5A 50V DC Kontaktwiderstand, max. 100mOhm Isolationswiderstand (100V DC), min: 500MOhm Durchschlagfestigkeit, min.: 300V DC/1Min. Kapazität benachbarter Schalter, max.: 2pf
