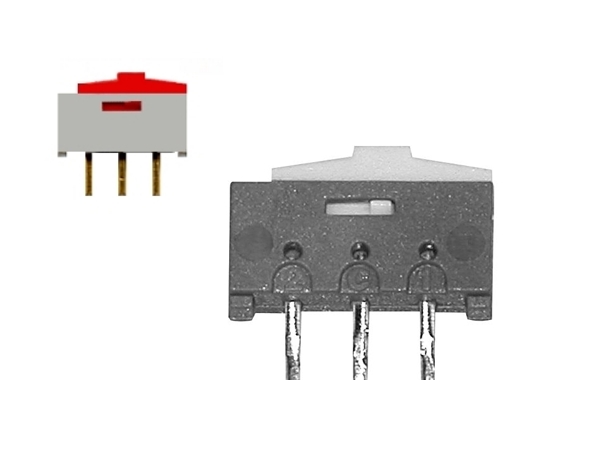

1pol DIP Schalter Schiebeschalter 1xUM 1x Wechsler Abmessungen: B: 10mm T:2,3mm H: 6,5mm RM:2,54mm  Abmessungen siehe auch Zeichnung weitere Bilder  Kontakt 1x Wechsler = 1x UM Kontakt Schaltleistung: bis 500mA, 12V DC ( 24V max ) Kontaktwiderstand, max.: 30mOhm Durchschlagfestigkeit: 2mA, 500V DC/1Min. Kapazität, max.: 1,5pF Isolationswiderstand (500V DC): 10000MOhm/1Min. Betätigungen: 10000 Betriebstemperatur:     -25...+70°C Löttemperatur: 230°C/3s Löttemperatur, max.: 245°C Vibrationstest: normaler Betrieb 10...60Hz, 1,5mm Hub Korrosionstest (Salzlösung): 35°C, 5%/24Std.

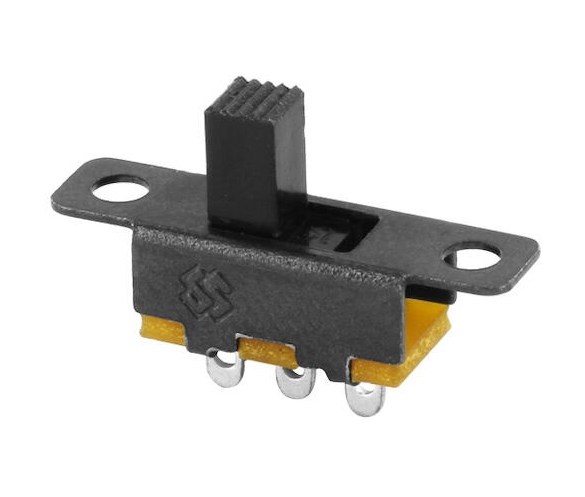

Schiebeschalter 1x UM = 1x Wechslerkontakt = 3-Anschlüße Belastbakeit bis DC 50V / 0,3A = 300mA Peak 500mA Kontakte = 1xUM = 1xWechslerkontakte Anschlüsse: Lötkontakte Betriebstemperatur -20...+60°C Abmessungen 19,6 x 5,5mm Bef.Lochabstand 15mm ( DM2,2mm ) ohne Gewinde Montageart: Schrauben Einbautiefe: 12mm Hebel = 3,0x2,8mm Höhe ca 5mm Einbautiefe 7mm Belastbarkeit typisch bis 50V / 0,3A = 300mA ,ax Peak kurzfr. 500mA Siehe auch Zeichnung weitere Bilder ! Maße: (LxBxH) 19,6 x 5,5 x 7,8 mm ohne Hebel, 19,6 x 5,5 x 12,6 mm mit Hebel

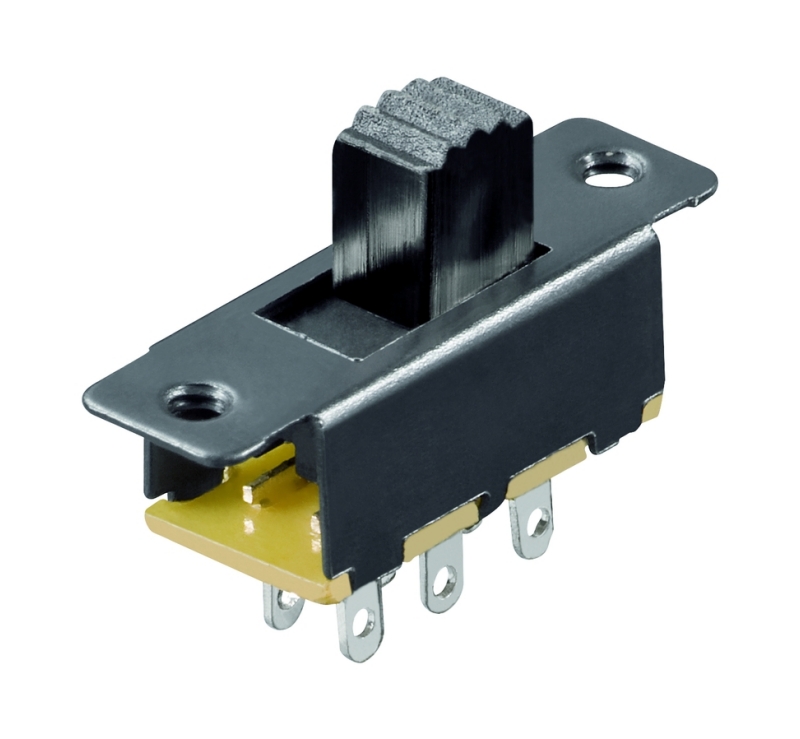

Schiebeschalter mit 2 Wechslerkontakten = 2xUM  Belastbakeit bis DC 50V /  0,5A = 500mA Kontakte = 2xUM = 2xWechslerkontakte Anschlüsse: Lötkontakte Betriebstemperatur -20...+60°C Abmessungen: 23,3 x 7,4mm Lochabstand: 19mm ( Gewinde M2x0,4mm ) Montageart: Schrauben M2 Gewinde Einbautiefe: 12mm Hebel = 5,5x3,8mm Höhe ca 5mm  Siehe auch Zeichnung weitere Bilder !  Maße: (LxBxH)  23,3 x 7,4 x 17,7 mm mit Hebel bzw. 23,3 x 7,4 x 12 mm ohne Hebel
