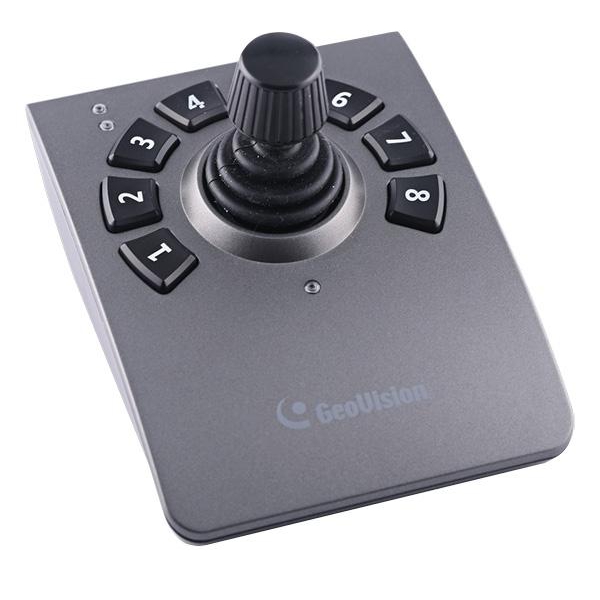

PTZ Joystick Geovision zur Steuerung von PTZ Dome Kameras  Der USB Joystick V2 läuft Standalone mit den PTZ Kameras in Verbindung mit der VMS oder DVR oder NVR Software von Geovision Der GV-Joystick bietet volle Steuerung an PTZ Kameras auf Geovision System und PTZ Kameras aller Art Ausser die PTZ Kamera-Dome können auch die reinen Zylinderkameras mit Motorzoom z.B. BL2410, BL2511 usw. gesteuert werden Er unterstützt hochpräzise PTZ Steuerung so wie Neigen, Schwenken und Zoomen usw. Superstabiler Joystick mit Drehrad oben für die ZOOM Funktion Insgesamt 6 F-Tasten die frei belegbar sind für Funktionen wie Ausgangssituation, Zoom +/-, Iris usw.  Anbindbar an die GV- Videoserver vom kleinsten bis zu den größen i3 i5 i7 Rechner Serie Solide schwere Ausführung für den 24/7 Dauerbetrieb Kommunikation USB 2.0 = Type A Male zu Type B Male zum GV System und  RJ-45 = Verbindung auf GV-Keyboard ( nicht zwingend nötig ) für PTZ Steuerung Simuliert RS485 Pelco Steuersignale über USB für IP Kameras in Verb. mit GV-NVR / GV-VMS Stromversorgung Gleichstrom DC 5V 50mA über USB vom Rechner Abmessungen 160 (B) x 90 (H) x 118 (T) mm Optionales Zubehör siehe auch im Zubehör Register :  IP Dome, PTZ Dome .... PC Windows Rechner mit Geovision Software Bst-Nr 79-227-01637 = IP Decoder Box für IP LAN Kamera auf HDMI oder VGA Ausgang an einen Bildschirm ... Monitor... TV mit HDMI Eingang  Bst-Nr 79-227-00700 = GV Keyboard USB / RS485 ( fals benötigt )  Zusatzinfos:  Der GV-Joystick kann mit dem GV-IP-Decoder-Box betrieben bzw. dort angeschlossen werden um GeoVision PTT-Domekameras u.a. z.B. GV-Motorzoomkameras zu steuern. Also primär PTZ-Kameras und LAN-IP-Speed-Dome-Kameras und auch bedingt von Drittanbietern. Zu den unterstützten Funktionen gehören Vergrößern , Verkleinern, Neigung ( vertikale Bewegung ) , Pan (horizontal Bewegung ) , konzentrieren und Autofokus. Kompatible Systeme: GV-System ab V8.5.9, GV-Center V2 ab V8.5.9, GV-Control Center ab V3.1.2, GV-IP Decoder Box ab V1.06, GV-Keyboard V3, GV-SNVR. Lieferung Joystick Inkl. Treiber und kurzes USB Kabel Fragen zur Einrichtung, Anbindung, Steuerung ? Kein Problem 07362-919094

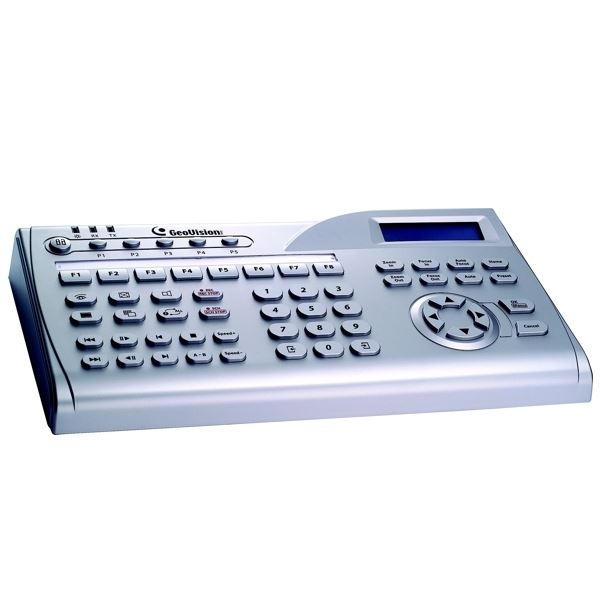

Spezielles Keyboard zur Kamerasteuerung auf einem Geovision Systemen. Mit Schnelltasten zur besseren Steuerung und Orientierung der Geovision Software. Zur Programmierung und Bedienung von bis zu 16 GV-Systemen via RS485 Konfiguration, Anschlüsse: USB, RS485 und Anschluss für GV-Joystick (optional) Stromversorgung 12V DC Abmessungen: 45x300x161 mm (HxBxT) Gewicht: 2kg Inklusive: Netzteil, USB-Kabel, RJ11-Kabel, RS485-Anschluss-Block. Optionales Zubehör: GV Joystick = Bst-Nr  79-227-00705 Weitere technische Daten :  Unterstützte PTZ-Protokolle COP 53, COP 55, DongYang, Dynacolor, Linlin, Messoa D, Messoa P, Pelco D, Pelco P, Samsung, Sensormatic, Vido, Visca (nur Oroginal Hersteller-Modelle) Anschlüsse Spannung = DC-Buchse USB 1xUSB 2.0 DVR  RS-485+/- Verbindung zu GV-NET, GV-NET/IO, GV-Hub oder GV-COM (9.600 bps) PTZ  RS-485+/- Anschluss für PTZ-Kameras (2.400 ...115.200 bps) PTZ  RS-422+/- Anschluss für PTZ-Kameras (2.400 ...115.200 bps) Spannungsversorgung Eingangsspannung 12V DC Stromverbrauch 1A Umgebungs-Temperatur 0...+50 °C Umgebungs-Luftfeuchtigkeit 5%...95% (nicht kondensierend)

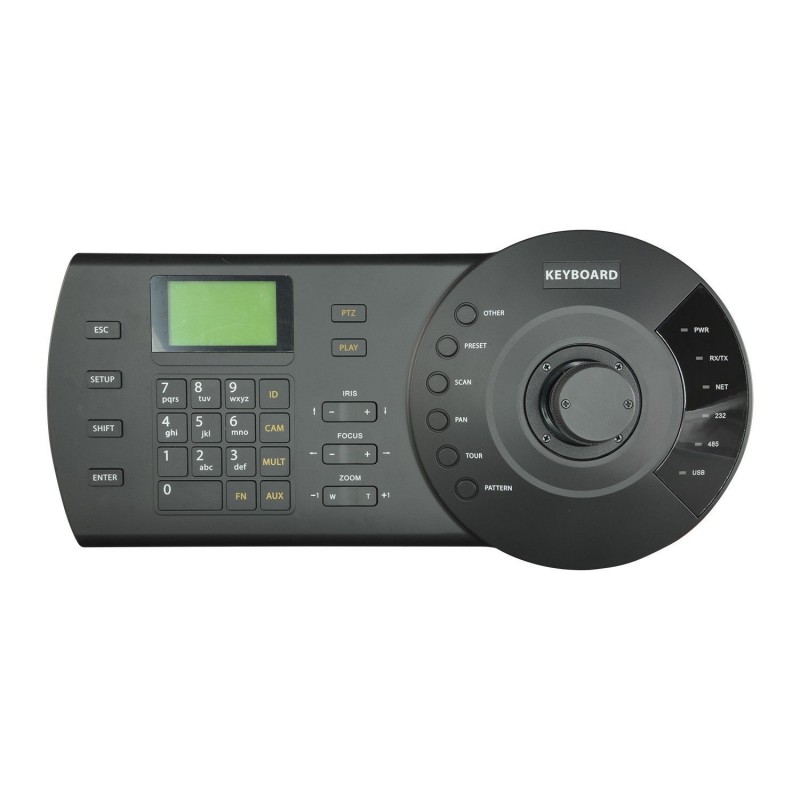

RS485 Bedienpult 3-axial System-Controller. Multiprotokoll RS485 / RS422 / RS232 / USB / RJ45 LAN  RS485 Bedienpult 3-axial System-Controller. Ergonomisches Design Controler für steuerbare Kameradome mit beliebige Systemprotokolle via RS485 für Kameradome, DVR, Matrix, Triplexer, Kameras usw. RS485 Multiprotokoll - Bediengerät in robuster Bauform auch für höhere Beanspruchungen. Bedienpult, 3achsialer Joystick, LCD-DisplayRS485, für PTZ-Dome und DVR, 12VDC Technische Daten: 3-axial System-Controller  bis 32 Dome-Kameras und DVR / NVR bzw. Recorder anschließbar,  LCD-Menü, ONVIF kompatibel  Steuerung über RS-485, RS422 oder LAN RJ45 Schnittstelle Protocole DH-SD / PELCO-D / PELCO P / PELCO-D1 / PELCO-P1 Datenübertragungsrate 400 / 4800 / 9600 / 19200 bps maximale Reichweite 1200 Meter (bei verdrilltem Kabel 0.5mm Preset Position, Auto Scan, Auto Pan, Auto Tour & Pattern, Auxiliary Function  Steuerung voreingestellter Positionen, Automatischer Scan,  Automatischer Schwenk, Automatische tour & Muster Bildschirmmenü & Bedienhilfen Spannungsversorgung: 12V DC 1A Anschlusse  1 x RS-485 (2 Draht Klemme ) 1 x RS-422 (4 Draht Klemme ) 1 x RS232 ( D-Sub 9pol ) für die Verbindung mit digitalen Videorekordern 1 x RJ45 LAN für die Verbindung mit IP-Kameras       Interface: LAN RJ45 DVR/Network Dome: IP Address/Port Protocol 1 x USB  1 x Hohlsteckerbuchse 2,1/5,5mm  Abmessungen: B:330mm T:160mm H: 37mm  Gewicht: 2,5Kg  Inklusive: 230V Netzteil 12V 1A

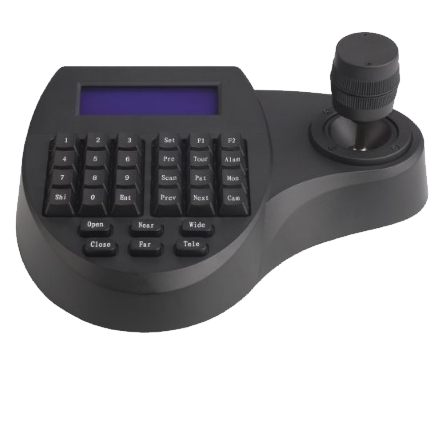

RS485 Joystick bzw. RS485 Bedienpult 3-axial System-Controller. Ergonomisches Design RS485 Controller für steuerbare Kameradome mit beliebige Systemprotokolle via RS485 für PTZ Dom, Kameradome, Motorkameras, Motorzoomkmeras, DVR, Matrix usw. RS485 Multiprotokoll - Bediengerät in robuster Bauform auch für höhere Beanspruchungen Technische Daten: 3-axial System-Controller Einstellbare IDs = 1...255  ( Somit max 255 Geräte wie PTZ Dome-, oder Motorzoom Kameras, DVR mit RS485 Port ansteuerbar ) Einstellbare ID aiuch für den Joystick ( Set KB ID 1...255 ) ab Version 1.07 Internes LCD-Menü ( SET Taste länger als 2 Sekunden gedrückt halten ) Steuerung über RS-485 Schnittstelle ( RS 485 RS422 Schnittstelle ) Wählbare Steuerungsart ( Dome oder Matrix / Multi KB = ON-OFF ) Wählbare Protokole: Pelco D / Pelco P / Vido B02 / Dahua / Hunda600 / Factory  Einstellbare Übertragungsrate per LCD Menü: 2400 / 4800 / 9600 / 19200 bps Joystick Kalibrierung per Menu: Ja integriert maximale Reichweite 1200 Meter (bei verdrilltem Kabel 0.5mm Anzahl an Preset Positions: ? Wächtertouren programmierbar Ja  12V Spannungsversorgung: 9 bis 12V DC  Anschlusse 1 x RS-485 (2 Draht Klemme ) 1 x RS-422 (4 Draht Klemme ) 1 x RJ45 Buchse nur für Matrix und 12VAC 1 x Hohlsteckerbuchse 2,1/5,5mm Abmessungen: 218x98x180 mm (BxHxT) Gewicht: 700 gr Inklusive 230VAC Netzteil ( 100-250VAC 50/60Hz )  Zusatztipp von uns zum Thema UTC / Coaxitron :  Um diesen RS-485 Joystick auch verwenden zu können mit den aktuellen HD Kameras die per UTC bzw. Coaxitron über das RG59 Koaxkabel angesteuert werden müßen, da empfehlen wir hierzu unsere Bst Nr 64-700-04930  dies ist ein Signalkonverter RS485 auf UTC bzw. Coaxitron Konverter mit Bildsignalkonverter auf HDMI. Wobei wir das getestet haben, Sie können den empfohlenen UTC Konverter auch als reiner RS485 auf UTC- bzw. Coaxitron Konverter benutzen oder natürlich mit der integrierten Bild-Umwandlungs-Funktion HD CVI auf HDMI oder VGA.  Diesen optional erhältlichen Signalkonverter finden Sie wenn Sie die Bst Nr 64-700-04930 unter dem SUCHEN Feld eingeben, oder in der Zubehör-Liste anwählen.  Fragen ? Kein Problem einfach anrufen !

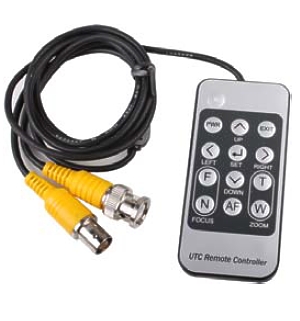

UTC Fernbedienung für BNC-Kameras mit entsprechender OSD Menü  BNC Stecker auf BNC Buchse Die UTC Fernbedienung wird einfach im BNC Signalweg der Kamera eingesteckt fertig Über die Fernbedienung lassen sich verschiedene Parameter der entsprechenden Kamera verändern über das On-Screen-Display (verschiedene OSD Parameter) Die Fernbedienung wird zum Betrieb der Kamera nicht benötigt Sie dient ausschließlich zur Einstellung der Kamera ! Universell verwendbar da Steuerung per UTC Protocoll PELCO-C kann nicht geändert werden ( geht mit den meisten Kameras die UTC verwenden ) Auch für für Vision WideLux3 geeignet  inkl. CR2032 Batterie und Anschlussstecker mit  2m Kabel inkl. Stecker Zusatz-TIPP von unseren Technikern Zum aufrufen oder aktivieren des Kameramenüs kann es je nach Kameramodell unterschiedlich sein. z.B. Power Taste länger als 2-Sekunden gedrückt halten oder z.B. Power Taste und EXIT Taste länger als 3-5 Sekunden gedrückt halten oder z.B. Mittlere Pfeiltaste länger als 3-Sekunden gedrückt halten  Weitere Modell siehe unter Reiter/Rubrik " Ähnliche Artikel "

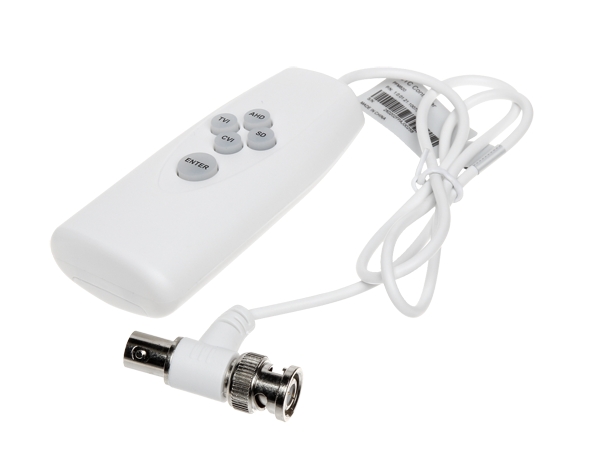

UTC Fernbedienung für Kameras mit entsprechender UTC OSD Menü  BNC Stecker auf BNC Buchse Die UTC Fernbedienung wird einfach im BNC Signalweg der Kamera eingesteckt fertig Fernbedienung Koaxialkabel-OSD-Bedienteil für UTC taugliche Kameras aller Art und Hersteller geeignet. Anschlussstecker BNC-Stecker/Buchse mit 1m Kabel. Kompatabilität mit Kameras: AHD / CVI / TVI und auch FBAS (CVBS) analoge Kameras mit COC / UTC Unterstüzuung Unterstützt somit auch analoge Kameras ( CVBS ) mit internem On-screen Menü über den Koaxweg ( z.B. Pelco-C ) Information-1 Um Analoge Kameras über den Koaxweg zu aktivieren, müßen Sie die ( Entertaste ) 1-Sekunde lang drücken, danach geht die rote LED an der Entertaste an. Danach muß die ( Entertaste und die CVI Taste ) für 3-Sekunden gedrückt werden um in dem Modus A oder B zu gelangen. Wenn die LED an der Entertaste blinkt ist Sie richtig auf CVBS ( Analog ) eingestellt. Wenn sie dann die ( Entertaste )  2 Sekunden gedrückt halten; erscheint das ONScreen Menü der Kamera ( nur bei CVBS ) Nun kann mittels den Taster in der Fernbedienung ( AHD = Oben / CVI = unten / TVI = Links / SD = Rechts ) dann im OnScreen Menü der FBAS ( CVBS ) Kamera navigiert werden.  Über die Fernbedienung lassen sich verschiedene OSD Parameter der Kamera verändern  Information-2 Die UTC Fernbedienung ermöglicht das Umschalten kompatibler Kameras auch zwischen den BNC Bildsignale AHD, CVI, TVI, CVBS. Die Änderung des AHD / CVI / TVI / PAL Standards erfolgt durch Halten der Enter Taste und danach der Taste dem entsprechenden Bildsignal Standard.  Information-3 Dieses UTC Fernbedienung kann bei Signalstandard AHD, TVI und CVI das interne OnScreen Menü der Kamera nicht aufrufen, das geht nur über einen entsprechenden DVR oder ein Prüfgerät ( CCTV Prüfmonitor ) oder ggf. auch mit Bst Nr 64-700-04930 und einen entsprechendem RS485 Joystick zb. Bst Nr 79-400-03150 Information-4 Die Fernbedienung wird zum Betrieb der Kamera nicht benötigt, Sie dient ausschließlich zur Einstellung der Signalstandards der Kamera auf dem BNC Kabelewg ! Information-5 WICHTIG ( Zoom / Fokus ) funktioniert nur im SD Modus ( Rote LED = CVBS )  Enter Taste ist 4-farbig mit LEDs ausglegt, diese LED kann auch noch blinken damit Sie besser navigieren können im Modus A oder B  ( Modus A bei CVBS Signal für das OnScreen Menü ) oder Modus B z.B. für CVBS Motorzoomkameras ( Tele-Nah-Fern ) Information-6 Anzeige des Betriebsmodus der Kamera: Blaue LED = AHD / Orange LED = CVI / Grüne LED = TVI / Rot LED = CVBS ( Analoge Kameras ) Energieversorgung: 2 x Batterie-Typ : LR03, AAA Micro ( nicht anbei ) Abmessungen: ca. 90 x 42 x 20 mm Universell verwendbar da Steuerung per UTC / Coaxitron (COC)  Weitere Modell siehe unter Reiter/Rubrik " Ähnliche Artikel "
