12V Netzteil mit 8 Ausgängen. Professionelles 12V Netzteil im abschließbaren Metallgehäuse für die Wand- bzw. Verteilermontage im Innenbereich. Einsatz für Steuerungen, Schaltschrankbau, Kameratechnik, Alarmtechnik, Steuerungstechnik usw. Bis zu acht 12V Verbraucher können mittels Schraubklemmen angeschlossen werden. Jeder Ausgang ist einzeln abgesichert über einen 5x20mm Feinsicherung Eine Kontroll-LED ist integriert  Die 12V DC Ausgangsspannung ist stabilisiert Technische Daten: Eingang: 230Vac typisch (167-264Vac) 50/60Hz Systemspannung: 12V Gleichspannung Ausgangsspannung kann über integr. Poti nachgestellt werden (12-15V) Gesamtleistung des Netzteils 100 Watt (12Vdc max. 8A) Ausgangsklemmen: 8x 12V jew. max.1A je Ausgang Restwelligkeit: 100mV p-p max Effektivität: 83 % Schutzklasse: IP20 Material: Stahlblech RAL 9003 Verschluss: Zylinderschraube am Vorderteil des Gehäuses Abmessungen: H: 241mm B: 290mm T: 59mm  Frontseitig Schraube und Status LED Gewicht: 2,1kg

12V Netzteil mit 8 Ausgängen und je Ausgang eine Status-LED Professionelles 12V Netzteil im abschließbaren Metallgehäuse für die Wand- bzw. Verteilermontage im Innenbereich. Einsatz für Steuerungen, Schaltschrankbau, Kameratechnik, Alarmtechnik, Steuerungstechnik usw. Bis zu acht 12V Verbraucher können mittels Schraubklemmen angeschlossen werden. Aufgabe des stabilisierten Netzgeräts ist es, die Kameranlagen, Alarmtechnik, Steuerungstechnik aller Art zu speisen, die stabilisierte Stromspannung 12V DC erfordern. Die Ausgangsspannung kann durch ein Potentiometer zwischen 12V-15V DC nachgestellt werden um ggf. Kabellängen auszugleichen. Dieses Netzteil ist mit 8 unabhängig voneinander abgesicherten Ausgängen ausgestattet.     Besonderheiten dieser Stromversorgung: Eine besondere Möglichkeit mithilfe eines Jumpers kann zwischen Schmelz- und Polymersicherung bei jedem Ausgang ausgewählt werden je nach Lastverhalten und automatischem Rücksetzen  Signalisation Optische Signalisierung mit 9 LEDs auf der Fronttafel  Auf der Vorderseite des Metallgehäuses befindet sich 8 grüne Status-LED, die den Betriebszustand der Ausgänge signalisiert. Auf der Vorderseite des Metallgehäuses befindet sich noch zusätzlich 1 rote Status-LED die Netzteil-Störung signalisieren kann Ein Sabotage-Schutzschalter ist innen angebracht der beim öffnen der Fronttür einen Schließerkontakt auslöst, dieser kann universell genutz werden Schutzeinrichtungen: OVP-Überspannungssicherung per Varistoren / SCP = Kurzschluss-Schutz / OLP = Überlastungsschutz Das Gehäuse ist mit einem Mikroumschalter ausgerüstet, der ein Öffnen der Frontabdeckung signalisiert. Anti-Sabotage-Schutz = Tamper – Öffnung des Gehäuses Technische Daten: Leistung des Netzteil: 100-Watt Spannungsversorgung: 230VAC ( 176-264VAC 50/60Hz ) Ausgangsspannung:12Volt DC typisch ( 12-15V über Poti einstellbar ) Ausgangsstrom: bis max 8x je 1A (Summe somit max 8A alle ) Natürlich ist es möglich eine starke Sicherung für einen anderen stärkeren Verbraucher einzusetzen  Restwelligkeit: 100mV p-p max Leistungsfähigkeit/ Nutzungsgrad: 83 % Stromabgabe Ausgangsstrom: max 8A  Stromentnahme: 0,8A 230VAC max. Verwendete Sicherungen: 8 x F 1A 250V 5x20mm Lüfter nein = Konvektion Schutzgrad : IP20 Schraubklemmen für Ausgang bis 2,5qmm je Kontakt Schraubklemmen für Eingang am Netzteil bis 2,5qmm je Kontakt Abmessungen: Breite: 295mm / Höhe: 262mm / Tiefe: 60mm Freier Stauraum innen Links bei Klemmstellen: B: 100mm H: 142mm T: 51mm Freier Stauraum innen Rechts bei Klemmstellen: B: 86mm H: 142mm T: 51mm Auf der Rückseite befinden sich div Bohrungen und ovale Öffnungen für die Befestigung und den Kabeleinlass Auf der Rückseite befinden sich 4 Wandabbstandsbolzen mit 8mm Abstand für eine optimale Kabelzuführung oder Belüftung Verschluss: Zylinderschraube am Vorderteil des Gehäuses Empfohlene Umgebungstemperatur: -10-50 °C Empfohlene Luftfeuchtigkeit (nicht kondensierend): 20-90 % Material: Stahlblech DC01 0,7mm Farbe: RAL 9003 Reinweiss Gewicht: 2,35Kg

12V Steckernetzteil mit 12V DC Gleichspannung und bis 1A belastbar  Dieses Universal 12V Festspannungsnetzteil dient als Netzteil für alle möglichen Verbraucher mit einer maximalen Stromaufnahme von 1A bei 12Volt Gleichspannung. Stabilisiertes Festspannungsnetzteil. Technische Daten: Integrierte Power-Status-LED Leistung max. 12 Watt Eingangsspannung     230V (100-240Vac) 50-60Hz Ausgangsspannung:   12 Vdc stabilisiert Ausgangsstrom:        1A = 1000 mA Eingangsstecker AC    Euro Hohlstecker         5,5x2,1mm Schaftlänge: 10mm Schaltnetzteil, Kurzschlusssicher, Schutz vor Überlast. Eco-Friendly stand by Strom ( EuP konform ) Gewicht: 112g

12V Steckernetzteil mit 12V DC Gleichspannung und bis 1A belastbar  Dieses Universal 12V Festspannungsnetzteil dient als Netzteil für alle möglichen Verbraucher mit einer maximalen Stromaufnahme von 1A bei 12Volt Gleichspannung. Stabilisiertes Festspannungsnetzteil. Technische Daten: Integrierte Power-Status-LED Leistung max. 12 Watt Eingangsspannung     230V (100-240Vac) 50-60Hz Ausgangsspannung:   12 Vdc stabilisiert Ausgangsstrom:        1A = 1000 mA Eingangsstecker AC    Euro Hohlstecker    5,5x2,1mm Schaftlänge: 10mm Schaltnetzteil, Kurzschlusssicher, Schutz vor Überlast. Eco-Friendly stand by Strom ( EuP konform ) Gewicht: 87gr    Dieses 12V 1A-Netzteil ist die praktische Stromversorgung für viele Kleingeräte wie externe Festplatten, Scanner, Telefon, ISDN-Anlage oder Faxgerät. Durch den hohen Wirkungsgrad und den geringen Stand-by-Verbrauch werden Energieverbrauch und Wärmeentwicklung effektiv gesenkt und so gleichzeitig die CO2-Emissionen des Netzteils reduziert. Steckernetzteil mit festgelegter Spannung, perfekt als Ersatznetzteil für Elektrogeräte wie TV Box, Router, LED-Streifen, Videokamera, digitale Bilderrahmen, Dartscheibe, Babyphone oder Spielzeug usw. Einfach anzuschließen und flüsterleise in der Nutzung, für stabilisierten Gleichstrom mit 12Volt bei bis zu 1A Der hohe Wirkungsgrad sorgt für eine niedrige Betriebstemperatur und eine lange Lebensdauer des DC-Netzteils Besonders umweltfreundlich und energieeffizient durch geringen Stand-by-Verbrauch. Mit einem Weitbereichseingang von 100V...240VAC ist der Netzadapter (Eurostecker Typ C, CEE 7/16) für den weltweiten Einsatz geeignet Sicherungen im Schaltnetzteil schützen vor Kurzschluss, Überlastung, Überspannung und Überstrom Mit praktischer LED-Betriebsanzeige, Kabellänge 1,8m  Technische Daten:  Eingang 230VAC typisch ( Auto-Range 100-240VAC 50-60Hz )  Eingang über üblichen Eurostecker (Typ C, CEE 7/16)  Ausgang 12V DC stabilisierte Gleichspannung  Ausgang Belastbarkeit max 1A = 1000mA = 12Watt  Leistungsaufnahme bei Nulllast 0.07Watt  Durchschnittliche Effizienz im Betrieb = 84% Effizienz bei geringer Last (10%) = 76.6 % Kabellänge = 1.8m / Querschnitt = AWG22 Betriebstemperatur ab -20°C ... bis +50°C  Einsatz typisch Indoor / Schutzgrad IP20 / Schutzklasse II  Gewicht: 87gr Entspricht der Normen : Safety of electrical equipment = EN IEC 62368-1:2020 + A11:2020  Electromagnetic Compatibility (EMC) =  EN 55032:2015 + A11:2020 + A1:2020  EN 55035:2017 + A11:2020 EN IEC 61000-3-2:2019 + A1:2021  EN 61000-3-3:2013 + A1:2019 + A2:2021  Restricted substances in electrical products = EN IEC 63000:2018  Ecodesign, Energy performance EN 50563:2011 + A1:2013 Regulation (EU) 2019/1782  Ecodesign of External Power Supplies (EPS)

12V Netzteil mit 16 Ausgängen. Professionelles 12V Netzteil im abschließbaren Metallgehäuse für die Wand- bzw. Verteilermontage im Innenbereich. Einsatz für Steuerungen, Schaltschrankbau, Kameratechnik, Alarmtechnik, Steuerungstechnik usw. Bis zu 16 12V Verbraucher können mittels Schraubklemmen angeschlossen werden. Jeder Ausgang ist einzeln abgesichert über einen 5 x 20mm Feinsicherung Eine Kontroll-LED ist integriert  Die 12V DC Ausgangsspannung ist stabilisiert Technische Daten: Eingang: 230Vac typisch (167-264Vac) 50/60Hz Systemspannung: 12V Gleichspannung Ausgangsspannung kann über integr. Poti nachgestellt werden (12-15V) Gesamtleistung des Netzteils 200 Watt (12Vdc max. 16A) Ausgangsklemmen: 16x 12V jew. max.1A je Ausgang Restwelligkeit: 100mV p-p max Effektivität: 85 % Schutzklasse: IP20 Material: Stahlblech RAL 9003 Verschluss: Zylinderschraube am Vorderteil des Gehäuses Abmessungen: H: 241mm B: 290mm T: 59mm  Frontseitig Schraube und Status LED Gewicht: 2,4kg

12V Kameranetzteil stabilisiertes 12VDC Netzteil mit 12Volt DC Ausgang mit vormontiertem Stecker 5,5x2,1mm + Feste Polarität ! Technische Daten: Eingang über 2pol Eurostecker 230VAC typisch autom. Weitbereichseingang: 100...240Vac 60/50Hz dadurch weltweit einsetzbar Feste Ausgangsspannung 12Volt Gleichspannung stabilisiert Belastbarkeit-Ausgang: 0-1A = 0-1000mA = max 1A Leistung / Belastbarkeit max. 12Watt Ripple Noise 120mV 1x Anschlusssteckern: Hohlstecker: 5,5x2,1mm ( Schaftlänge 10mm ) Feste Polarität ( + ) Plus am Innenkontakt Stand-by Power Consumption: 0.075W .... 0,1W Integrierte Schutzmechanismen Protection: Over Load / Over Voltage / Over Temperature / Short circuit Schutzgrad IP20 ( Indoor ) Abmessungen : B: 39mm / L: 60mm / T 27mm .. mit Eurostecker : 64mm Gewicht: 0,066Kg

Kameranetzteil 12V 1A Netzteil mit Hohlstecker Eingangsspannung: 230V typisch Weitbereichseingang: 100-240Vac 50/60Hz Eingang über 2pol Eurostecker Ausgang: 12V Gleichspannung stabilisiert Stabilisiertes 12Vdc Netzteil mit 1A Ausgang Ausgang: 12Vdc Gleichspannung stabilisiert. Belastbarkeit max. 12Watt max. 1A = 1000mA 1,20m Anschlusskabel mit DC Hohlstecker 5,5x2,1mm ( Center Pin+) Abmessungen: L:77mm H:42mm B:30mm

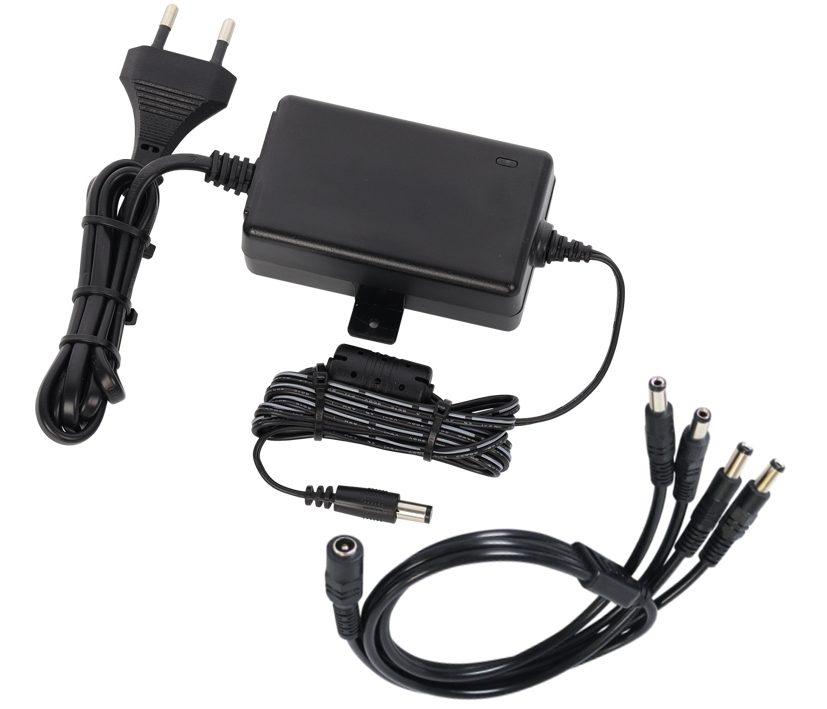

4fach Kameranetzteil 12V 2A Netzteil mit 4 Hohlstecker Eingangsspannung: 230V typisch Weitbereichseingang: 100-240Vac 50/60Hz Ausgang: 12V Gleichspannung stabilisiert Belastbarkeit max. 2A an 12V 24Watt  4x Hohlstecker montiert mit jeweils 5,5x2,1mm zum Anschluss von bis zu Verbrauchern wie Überwachungskamera, 12V Monitore oder allgemeine 12V Gleichspannungsverbraucher Abmessungen: L:105mm H:30mm B:45mm Lieferung inkl. Netzkabel Gewicht: 275ggr

DC USV 12V Netzteil 230V auf 12V DC mit integr Lithium-Akku Das akkugepufferte Netzteil im Kunststoffgehäuse bietet eine unterbrechungsfreie Stromversorgung mit stabiler 12Volt DC Ausgangsspannung und 12Watt Leistung Bei Ausfall der Netzspannung erfolgt eine sofortige 12V Versorgung über den bereits integrierte Lithium-Akku durch eine integrierte Elektronik ist der Akku vor Über- bzw. Entladung geschützt. Typische Anwendungen dieser 12Volt DC Gleichspannungs USV sind 12V Router, 12V WLAN-Produkte, 12V Switches, Signalverstärker, Repeater, 12V Zutrittsysteme, Zeiterfassungssysteme, Zugangspunkte, Türsysteme und Sicherheitssysteme aller Art, Kameratechnik, Smart-Home-Steuerungen, 12V versorgte VoIP-Telefone, 12V IP-Kameras, Modems, Decoder, Mediaplayer, 12V Monitore und viele andere 12Volt Gleichspannungsgeräte bis max. 25Watt Leistung. Die Pufferzeit ist abhängig von dem angeschlosesnenen Gerät 2....150 Minuten möglich Eigenschaften : Die USV mit integriertem Lithium-Akku ist eine universelle Lösung für wichtige 12V Kleinleistungsgeräte Backup-Zeit bei voller Belastung ca. 25min ( abhängig von der Umgebungstemperatur )  Ungefähre Sichreungszeit bei 12V 1A z.B. Router wie Fritzbox 150min Kompakte Universal Netzteilgröße Langlebiger integrierter Lithium-Ionen-Akku mit 2,6Ah Kapazität LED-Anzeigen für den USV-Status ( Grün/Rot ) Direktes Ersetzen des Original-Netzteils Eingang 2poliger Eurostecker Typ CEE7/16 Weltweit verwendbar mit Universal Eingang 90-264VAC Ausgang über Standard DC-Hohlstecker (AD:5,5mm / ID:2,5mm) Die USV liefert bis zu 25W Leistung bei 12V DC über einen klasischen DC-Anschluss 5,5x2,5mm Mittels optionalem Adapter Bst Nr 41-109-00157 auch für 5,5x2,1mm Geräte verwendbar Technische Daten: Eingangsspannung: 230VAC typisch (Autom.: 90-264VAC 50/60Hz ) Ausgangsspannung 12Volt DC Gleichspannung Spannungsregelung (Batteriebetrieb )+/- 5% Belastbarkeit Ausgang 0-2,1A = 2100mA  max Ausgangsleistung 25Watt  Effizienz im Normal-Modus (Volllast) 82.0% Effizienz im Batterie-Modus (Volllast) 82.5% Akkukapazität 2,6Ah = 2600mAh Lithium-Akkuspannung 3,7V wird hochtransformiert auf 12V Ausgang Anzahl der integrierten Akkus 1-Stück Backup-Zeit bei voller Belastung ca. 25min Akkuladezeit max 3h bei Erstinbetriebnahme Ausgangskabel 1m mit 5,5x2,5mm Hohlstecker ( Centerpin + ) Kommunikationsoftware: Nein nicht benötigt Schutzgrad: IP20 / Lüfterlos Ja Integrierter Überspannungsschutz 1,5KV Abmessungen : Breite 45mm / Höhe: 76mm / Tiefe 70mm mit Eurostecker 107mm Gewicht 0,2Kg

DC USV 12V...13,8V Das akkugepufferte Netzteil (DC USV) im Metallgehäuse bietet eine unterbrechungsfreie Stromversorgung mit stabilisierter und einstellbarer Ausgangsspannung von 12-13,8Vdc und 3A Dauerstrom  Das im Netzteil angewandte Stabilisierungsystem liefert zuverlässig Spannung und bietet einen Überspannungsschutzgleich mit an. Störungen aller Art werden zuverlässig - optisch  -  angezeigt. Bei Ausfall der Netzspannung erfolgt eine sofortige online Umschaltung auf die Akkuversorgung. Durch eine Elektronik ist der Akku vor Über- bzw. Entladung geschützt. Diese Gleichspannungs-USV (DC USV) ist mit Kreisen zur Überwachung der Betriebszustände und mit technischen Ausgängen zum Signalisieren von Störungen und Ausfall der 230V Versorgungversehen.  Technische Daten: Aktuellste Ausführung mit Schaltnetzteil Technolgie Mit umfangreichen Schutzeinrichtungen wie:     Kurzschlusssicherung SCP Elektronisch, automatisch wiederhergestellt     Schutz im Batteriekreis SCP und umgekehrte Anschluss-Polarisation via Polymer-Sicherung     Überspannungsschutz OVP     Ueberspannungssicherungen >16V (automatisch wiederhergestellt)     Überspannungsschutz (AC-Ausgang)      Umschaltungssicherungen Varistoren     Anti-Sabotage-Schutz ( Tamper = Kontakt im Deckel )      Überlastungsschutz OLP     Sicherung im Akku-Batteriekreis OLP 105-150% der Netzteil-Leistung, automatisch wiederhergestellt     Kontrolle der Batterieladung und ihrer Erhaltungsladung (Wartung)      Schutz der Batterie vor übermäßiger Entladung (UVP)  Interner Sabotagekontakt (Tamper) Microswitch, NC-Kontakte (geschlossenes Gehäuse), max 0,5A 50V DC  Status LEDs für die optische Signalisierung von Systemzuständen und Störungen an der Frontseite Eingangsspannung: 230Vac über Klemmen mit PE ( 176..264VAC 50/60Hz )  Internes Kombi Netzteil mit Laderegler für angeschlosene Akkus ( Bleiakkus 1...17Ah )  Netzteil-Leistung Pmax 48Watt  Leistungsfähigkeit 87%  Ausgangsspannung stabilisiert über Poti ist die Sannung nachstellbar +/-15%  Spannung DC 10,2...12...13,8Volt DC ( Restwelligkeit: 120mV pp max ) Ausgangsstrom: 3,0A + 0,5A für die Akkuladung ( max 3,5A )  Anschlüsse Netzteil 230VAC ( L + N + PE ) über Schraubklemmen bis 2,5qmm ( Input 176-264VAC 50/60Hz ) 1x 3pol Kabel mit Molexstecker für Status-LEDs Frontdeckel 2x Kabel für optionalen Bleiakku ( Pufferakku ) 2x Schraubklemmen bis 2,5qmm für den Ausgang ( Last ) ( - / +  )    Akkupufferung bzw. Notstromakku mit     optional erhältlichem Standard 12V Bleiakku 1,2....7,2....17Ah     Die Autonomiezeit der DC USV hängt immer von der Kapazität des angeschlossenen Akkus ab     Batterieladestrom max 0,5A  Kontrolle der Batterieladung und ihrer Wartung ( Erhaltungsladung etc. )  Schutz der Batterie vor Tiefentladung UVP U<9,5V ( +/- 5%) – Abschaltung der Batterieklemme Max. Platzfach für Akku im Gehäuse: B:207mm H:220mm T:80mm  Zusatzinfo: natürlich können auch größere Akku einfach außerhalb des Gehäuses angeschlossen werden !  Abmessungen Metallgehäuse: B: 235mm  H: 305mm T:82mm mit Abstandsfüsse 90mm  Stahlblech 0,7mm, Farbe Weiss RAL9003  Das Gehäuse besitzt einen Abstand vom Montageboden zur Führung der Verkabelung. Konvektive Kühlung ohne Lüfter  Betriebstemperatur -10ºC...+40ºC Akkupufferung z.B. mit optional erhältlichem 12V 7,2Ah Bleiakku z.B. unsere Artikel Nr.: 33-175-00054 = 12V 7,2Ah LONG (siehe Zubehör-Register ) Empfehlung Akku mit 17Ah Art-Nr 33-175-01305 oder 18AH = Art-Nr 33-175-01271 Auch in der Sicherheitstechnik gilt "Eine Kette ist nur so stark wie ihr schwächstes Glied". Wird ein Sicherheitssystem mit einer instabilen oder nicht ausfallsicheren Spannungsversorgung betrieben, ist die Funktionsfähigkeit des ganzen Systems in Frage gestellt. Das Netzteil mit USV Funktion (wenn Akku bestückt) verfügt neben der Möglichkeit einer Akkupufferung zur Ausfallsicherung, auch über technische Funktionen, welche Störungen erkennen und melden können. Dadurch können Fehler rasch erkannt und beseitigt werden und somit ein Funktionsausfall des Sicherheitssystems durch fehlende oder instabile Spannungsversorgung verhindert werden. Zusatzinfo zur Serie der DC-USV + folgende Ausführungen gibt es derzeit  ( ggf. unter Suche oder unter Register ähnliche Produkte )  Bst Nr 66-860-02040 = DC USV 230Vac auf 12V  1A  LED Spannung für Akkus 1,2....7,2Ah im Gehäuse oder bis zu 12Ah ext Bst Nr 66-860-02005 = DC USV 230Vac auf 12V  2A  mit Akkuanschluss 1,2....7,2Ah im Gehäuse oder bis zu 17Ah extern  Bst Nr 66-860-02150 = DC USV 230Vac auf 12V  5A  mit Akkuanschluss  3......17Ah im Gehäuse oder bis zu 60Ah extern Bst Nr 66-860-02110 = DC USV 230Vac auf 12V 10A  mit Akkuanschluss 7,2....40Ah im Gehäuse oder bis zu 100Ah extern Bst Nr 66-860-02120 = DC USV 230Vac auf 12V 10A  mit Akkuanschluss 7,2....100Ah ( ohne Akkufach = Akku muß extern )

DC USV 12Volt Das akkugepufferte Netzteil (DC USV) im Metallgehäuse bietet eine unterbrechungsfreie Stromversorgung mit stabilisierter und einstellbarer Ausgangsspannung von 12-14,5Vdc und 3A Dauerstrom  Das im Netzteil angewandte Stabilisierungsystem liefert zuverlässig Spannung und bietet einen Überspannungsschutzgleich mit an. Störungen aller Art werden zuverlässig - optisch  -  angezeigt. Bei Ausfall der Netzspannung erfolgt eine sofortige online Umschaltung auf die Akkuversorgung. Durch eine Elektronik ist der Akku vor Über- bzw. Entladung geschützt. Diese Gleichspannungs-USV (DC USV) ist mit Kreisen zur Überwachung der Betriebszustände und mit technischen Ausgängen zum Signalisieren von Störungen und Ausfall der 230V Versorgungversehen.  Technische Daten: Ausführung mit Ringkerntrafo Technolgie Mit umfangreichen Schutzeinrichtungen mit optischer und akustischer Signalisierung :    LED Anzeige für Spannung und 8-Kontroll Status LED in Frontpanel integriert    LED Ladestatus Anzeige (3-fach Zustand Akku )    LED Status Netzbetrieb    LED Status für Überlastung    LED Status Grün für AUX Ausgang Kurzschluss-Schutz SCP Kurzschlusssicherung SCP Elektronisch, automatisch wiederhergestellt Schutz im Batteriekreis SCP und umgekehrte Anschluss-Polarisation Polymer-Sicherung Überspannungsschutz OVP Ueberspannungssicherungen >16V (automatisch wiederhergestellt) Umschaltungssicherungen Varistoren Anti-Sabotage-Schutz Überlastungsschutz OLP Sicherung im Batteriekreis OLP 105-150% der Netzteil-Leistung, automatisch wiederhergestellt Kontrolle der Batterieladung und ihrer Wartung Schutz der Batterie vor übermäßiger Entladung (UVP) Technische Schalt- und Statusausgänge:    EPS FLT; Ausgänge, die die Havarie der Versorgung AC signalisieren    PSU FLT; Ausgang, der die Havarie des Netzgeraet signalisiert    APS FLT; Signalisationsausgang fuer Stoerung des Akkus    Ausgänge mittels OP Openkollector gegen Masse    AUX = Lastausgang DC +/- Acoustic signalization of the operation: Ja Piesoelektrischer Signalisator Interner Sabotagekontakt (Tamper)    Microswitch, NC-Kontakte (geschlossenes Gehäuse), max 0,5A 50V DC Status LEDs für die optische Signalisierung von Systemzuständen und Störungen an der Frontseite Eingangsspannung: 230Vac 50Hz über Klemmen mit PE ( -15% ... +10% 50Hz ) Internes Kombi Netzteil mit Laderegler für angeschlosene Akkus Schutzgrad IP20 Indoor Ausgangsspannung linear stabilisiert einstellbar über Poti von  12,0...14,5V DC Gleichspannung Ausgangsstrom: 3,0A Belastbarkeit 0..3,0A max und dann 0,2A Laden oder Ausgangsstrom: 2,6A Belastbarkeit 0..2,6A max und dann 0,6A Laden oder Ausgangsstrom: 2,2A Belastbarkeit 0..2,2A max und dann 1,0A Laden Ausgangsstrom: 1,7A Belastbarkeit 0..1,7A max und dann 1,5A Laden Summarischer Strom der Empfangsgeraete + Akku betraegt max. 3,2A    umstellbar mitels Jumper    Summarischer Strom der Empfangsgeraete + Akku betraegt max. 3,2A Eigenverbrauch der Scaltung: 22mA Restwelligkeit: 30mV pp max Ausgänge = AUX +/- DC über Schraubklemmen bis 1,5qmm Akkupufferung bzw. Notstromakku optional erhältlichem Standard 12V Bleiakku 7,2....17Ah oder externe Akkus bis 30-100Ah Ladestrom einstellbar je nach angeschlossener Akkukapazität 0,2A / 0,6A / 1,0A / 1,5A via Jumber auf der Hauptplatine ( Ladezeit bei 17AH Akku 50h / 25h30m / 15h18m / 10h12m bei 1,5A ) Versorgungsausgang 13.8V DC - für allgemeine Verwendung Kontrolle der Batterieladung und ihrer Wartung ( Erhaltungsladung etc. ) Schutz der Batterie vor Tiefentladung UVP U<11,5V ( Ubat Meldung ) Max. Platzfach für Akku im Gehäuse: B: 250mm H: 135mm T: 79mm SIEHE AUCH WEITERE BILDER ZEICHNUNG DOKU USW Abmessungen Metallgehäuse: B: 300mm H: 300mm T: 92mm (mit Abstandshalter + 8mm = 100mm ) Stahlblech Farbe Schwarz RAL9005 Das Gehäuse besitzt einen Abstand vom Montageboden zur Führung der Verkabelung. Konvektive Kühlung. Betriebstemperatur -10ºC...+40ºC Gewicht: 4,7Kg ohne Akku ( Lieferung ohne Akku optional erhältlich ) Die Autonomiezeit der DC USV hängt immer von der Kapazität des angeschlossenen Akkus ab  Akkupufferung z.B. mit optional erhältlichem 12V 7,2Ah....17Ah Bleiakku Fernüberwachung durchs LAN, RS485 ( entsprechende optionale Zusatzmodule erforderlich ) Auch in der Sicherheitstechnik gilt "Eine Kette ist nur so stark wie ihr schwächstes Glied". Wird ein Sicherheitssystem mit einer instabilen oder nicht ausfallsicheren Spannungsversorgung betrieben, ist die Funktionsfähigkeit des ganzen Systems in Frage gestellt. Das Netzteil mit USV Funktion (wenn Akku bestückt) verfügt neben der Möglichkeit einer Akkupufferung zur Ausfallsicherung, auch über technische Funktionen, welche Störungen erkennen und melden können. Dadurch können Fehler rasch erkannt und beseitigt werden und somit ein Funktionsausfall des Sicherheitssystems durch fehlende oder instabile Spannungsversorgung verhindert werden.

DC USV 12Volt Das akkugepufferte Netzteil (DC USV) im Metallgehäuse bietet eine unterbrechungsfreie Stromversorgung mit stabilisierter und einstellbarer Ausgangsspannung von 12-14,5Vdc und 5A Dauerstrom  Das im Netzteil angewandte Stabilisierungsystem liefert zuverlässig Spannung und bietet einen Überspannungsschutzgleich mit an. Störungen aller Art werden zuverlässig - optisch  -  angezeigt. Bei Ausfall der Netzspannung erfolgt eine sofortige online Umschaltung auf die Akkuversorgung. Durch eine Elektronik ist der Akku vor Über- bzw. Entladung geschützt. Diese Gleichspannungs-USV (DC USV) ist mit Kreisen zur Überwachung der Betriebszustände und mit technischen Ausgängen zum Signalisieren von Störungen und Ausfall der 230V Versorgungversehen.  Technische Daten: Ausführung mit Ringkerntrafo Technolgie Mit umfangreichen Schutzeinrichtungen mit optischer und akustischer Signalisierung :    LED Anzeige für Spannung und 8-Kontroll Status LED in Frontpanel integriert    LED Ladestatus Anzeige (3-fach Zustand Akku )    LED Status Netzbetrieb    LED Status für Überlastung    LED Status Grün für AUX Ausgang Kurzschluss-Schutz SCP Kurzschlusssicherung SCP Elektronisch, automatisch wiederhergestellt Schutz im Batteriekreis SCP und umgekehrte Anschluss-Polarisation Polymer-Sicherung Überspannungsschutz OVP Ueberspannungssicherungen >16V (automatisch wiederhergestellt) Umschaltungssicherungen Varistoren Anti-Sabotage-Schutz Überlastungsschutz OLP Sicherung im Batteriekreis OLP 105-150% der Netzteil-Leistung, automatisch wiederhergestellt Kontrolle der Batterieladung und ihrer Wartung Schutz der Batterie vor übermäßiger Entladung (UVP) Technische Schalt- und Statusausgänge:    EPS FLT; Ausgänge, die die Havarie der Versorgung AC signalisieren    PSU FLT; Ausgang, der die Havarie des Netzgeraet signalisiert    APS FLT; Signalisationsausgang fuer Stoerung des Akkus    Ausgänge mittels OP Openkollector gegen Masse    AUX = Lastausgang DC +/- Acoustic signalization of the operation: Ja Piesoelektrischer Signalisator Interner Sabotagekontakt (Tamper)    Microswitch, NC-Kontakte (geschlossenes Gehäuse), max 0,5A 50V DC Status LEDs für die optische Signalisierung von Systemzuständen und Störungen an der Frontseite Eingangsspannung: 230Vac 50Hz über Klemmen mit PE ( -15% ... +10% 50Hz ) Internes Kombi Netzteil mit Laderegler für angeschlosene Akkus Schutzgrad IP20 Indoor Ausgangsspannung linear stabilisiert einstellbar über Poti von  12,0...14,5V DC Gleichspannung 1. Ausgangsstrom 5 A + 0,6 A Laden des Akkus 2. Ausgangsstrom 4,1 A + 1,5 A Laden des Akkus 3. Ausgangsstrom 3,4 A + 2,2 A Laden des Akkus 4. Ausgangsstrom 2,6 A + 3 A Laden des Akkus    umstellbar mitels Jumper Eigenverbrauch der Scaltung: 22mA Restwelligkeit: 30mV pp max Ausgänge = AUX +/- DC über Schraubklemmen bis 1,5qmm Akkupufferung bzw. Notstromakku optional erhältlichem Standard 12V Bleiakku 7,2...17Ah ..oder extern 30-100Ah Ladestrom einstellbar je nach angeschlossener Akkukapazität    0,6A / 1,5A / 2,2A / 3A via Jumber auf der Hauptplatine Kontrolle der Batterieladung und ihrer Wartung ( Erhaltungsladung etc. ) Schutz der Batterie vor Tiefentladung UVP U<11,5V ( Ubat Meldung ) Versorgungsausgang 13.8V DC - für allgemeine Verwendung Max. Platzfach für Akku im Gehäuse: B: 250mm H: 135mm T: 79mm SIEHE AUCH WEITERE BILDER ZEICHNUNG DOKU USW Abmessungen Metallgehäuse: B: 330mm H: 355mm T: 100mm (mit Abstandshalter + 8mm = 108mm ) Stahlblech Farbe Schwarz RAL9005 Das Gehäuse besitzt einen Abstand vom Montageboden zur Führung der Verkabelung. Konvektive Kühlung. Betriebstemperatur -10ºC...+40ºC Normen:  Konstruktion gemäß der Norm EN50131, Stufe 3 Schutzklasse EN 60950-1:2007 I (first) / Schutzgrad EN 60529: 2002 (U) = IP20 Gewicht: 6,7Kg ohne Akku ( Lieferung ohne Akku optional erhältlich ) Die Autonomiezeit der DC USV hängt immer von der Kapazität des angeschlossenen Akkus ab  Fernüberwachung durchs LAN, RS485 ( entsprechende optionale Zusatzmodule erforderlich ) Auch in der Sicherheitstechnik gilt "Eine Kette ist nur so stark wie ihr schwächstes Glied". Wird ein Sicherheitssystem mit einer instabilen oder nicht ausfallsicheren Spannungsversorgung betrieben, ist die Funktionsfähigkeit des ganzen Systems in Frage gestellt. Das Netzteil mit USV Funktion (wenn Akku bestückt) verfügt neben der Möglichkeit einer Akkupufferung zur Ausfallsicherung, auch über technische Funktionen, welche Störungen erkennen und melden können. Dadurch können Fehler rasch erkannt und beseitigt werden und somit ein Funktionsausfall des Sicherheitssystems durch fehlende oder instabile Spannungsversorgung verhindert werden.

DC USV 12Volt 6A 12A mit integriertem Ladegerät  Das akkugepufferte Netzteil (DC USV) im Hutschienen-Gehäuse bietet eine unterbrechungsfreie Stromversorgung mit stabilisierter und einstellbarer Ausgangsspannung von 12Volt und 6A Dauerstrom bzw. max. 12A mit angeschlossenem Akku an. Das Lade-Netzteil im Hutschienengehäuse bietet eine unterbrechungsfreie Stromversorgung mit stabiler und einstellbarer Ausgangsspannung von 10..14,4Vdc und 6A Dauerstrom ohne Akku und 12A mit optinonalem Bleiakku. Hervorragendes Überlastverhalten, bis zu 300% Max Spitzenstrom von 18A ( 4 Sekunden ) ... siehe Details hierzu weiter unten  Das 12V Hutschienen Netzteil angewandte Stabilisierungsystem liefert zuverlässig Spannung und bietet einen Überspannungsschutz gleich mit an. Störungen aller Art werden zuverlässig; optisch und akustisch angezeigt. Bei Ausfall der Netzspannung erfolgt eine sofortige online Umschaltung auf die Akkuversorgung, durch eine Elektronik ist der Akku vor Über- bzw. Entladung geschützt. Diese Gleichspannungs USV (DC USV) ist mit Kreisen zur Überwachung der Betriebszustände und mit technischen Ausgängen zum Signalisieren von Störungen und Ausfall der 220-240V Versorgung versehen. Das Netzteil mit Ladegerätefunktion und DC USV Funktion wurde gemäß den Anforderungen von EMC und LVD der Europäischen Union entworfen. HighLights: Kurzschluss- und Verpolungsschutz am Ausgang Potentialfreie Relais-Kontakte Geeignet für Bleiakkus AGM-L / AGM-H / GEL / Solarakkus / Bleiakku nass (Autobatterie)  Permanente Diagnose des Batteriestatus 3-stufige Batterieladung nach IUoU Ladekurve Hervorragendes Überlastverhalten, bis zu 300% Technische Daten und Eigenschaften: DC USV mit 3in1 ( 12V Netzteil / 12V Ladegerät / 12V DC USV )  Netzteil integriert     Eingangsspannung: typisch 230Vac über Klemmen mit PE     Automatischer Weitbereichseingang: 90...305VAC 47...63Hz     Hoher Wirkungsgrad von 89%     Ausgangsspannung 12V DC linear stabilisiert über kleines Poti einstellbar von 10...14,4Vdc     Ausgangsstrom / Belastbarkeiten :     Ausgangsstrom (ohne Akku.)           = 6A Dauerstrom ( Netzteile alleine )     Max. Ausgangsstrom ( ohne Akku ) = 18A für 4 Sekunden ( Netzbetrieb )     Max. Ausgangsstrom ( mit Akku.)    = 12A für max 4 Minuten ( Netzt und Akku )    Netzteil Dauerstrom 6A max bw. 18A Spitzenstrom für 4 Sekunden ( Bei Betrieb ohne Akku )     In Verbindung mit optional erhältlichem Akku ( Bleiakku ) Dauerstrom bis 12A ( 12A 4Min )     Kopplungen oder Parallelschaltungen mehrerer DC-USV ja durch Schottkydioden oder Modul MR220     Redundanzbetrieb Nein / Leistungserweiterung Ja siehe weitere Bilder  Ladegerät integriert     verwendbar für offene, verschlossene Bleiakkus aller Art AGM-, Blei-Gel-Akkus, Solarakkus, KFZ Batterie    vordefinierte Ladekurven via Jumper einfach einstellbar.     Akku Ladegerät mit Tiefentladeschutzfunktion ( 9,5V +/-0,5V )     Ladestrom max 6A je nach verw.     Akku Ladestrombegrenzung Ja einstellbar über integriertes Poti 20...100%     3-stufige Batterieladung nach IUoU Ladekurve    Umfangreiche Akku bzw. Batterieüberwachung wie z.B.     Batterie nicht angeschlossen, Sulfatierte Batterie, Batterie-Kurzschluss, Eignung des Batterietyps (Spannungsprüfung)    Ladestrombegrenzung Ja einstellbar über integriertes Poti 20...100%     Ladespannung (Hauptladung): 14,4V / Ladespannung (Erhaltungsladung): 13,75V     Hauptladedauer: min 1min .... max 15 Stunden ( je nach angeschlossenen Akku) Überwachung und Kommunikation integriert     Summer und LEDs für die akustische und optische Signalisierung von Systemzuständen und Störungen    Meldungen: Netz- oder Backup-Betrieb, Akku bzw. Batterie entladen bzw. defekt     Signalisierung von Systemzuständen und Störungen.     Statusausgänge (Relaiskontakte ) für die Weiterverarbeitung von Status- und Störungsmeldungen     Kontaktbelastbarkeit Relais: bis 1A 60V potentialfreier Kontakte    Kühlung Selbstkonvektion ( kein Lüfter )  DC USV ( integrierte Notstromversorgung Unit )     Akkupufferung bzw. Notstromakku mit optional erhältlichem Standard 12V Bleiakku 1,2....60Ah     je nach benötigter Autonomiezeit ( Pufferzeit )     Im Gehäuse ist kein Platz für den optionalen Akku entweder beistellen oder     optional erhältliche Akkuhalter mit Schraubklemmen erhältlich  Weitere Details  Schutzart IP20  Isolation (Eingang / Ausgang): 3000VAC  Gerätegröße: S1  DIN-Hutschienenmontage TS35 / NS35 üblichste  Temperatureinsatzbereich: -25...+70°C  Leistung max. 72W / Verlustleistung (max. Last): 17W  Abmessungen Metallgehäuse: B: 65mm H: 115mm T: 135mm  Gewicht: 0,6Kg OPTIONAL erhältlich, siehe unten im Zubehör Register:  div 12V Beistell-Bleiakkus oder Akku DIN-Schiene z.B. 12V 9Ah (Bst Nr 33-175-01209)  Auch in der Sicherheitstechnik gilt "Eine Kette ist nur so stark wie ihr schwächstes Glied". Wird ein Sicherheitssystem mit einer instabilen oder nicht ausfallsicheren Spannungsversorgung betrieben, ist die Funktionsfähigkeit des ganzen Systems in Frage gestellt. Das Netzteil mit USV Funktion (wenn Akku bestückt) verfügt neben der Möglichkeit einer Akkupufferung zur Ausfallsicherung, auch über technische Funktionen, welche Störungen erkennen und melden können. Dadurch können Fehler rasch erkannt und beseitigt werden und somit ein Funktionsausfall des Sicherheitssystems durch fehlende oder instabile Spannungsversorgung verhindert werden.

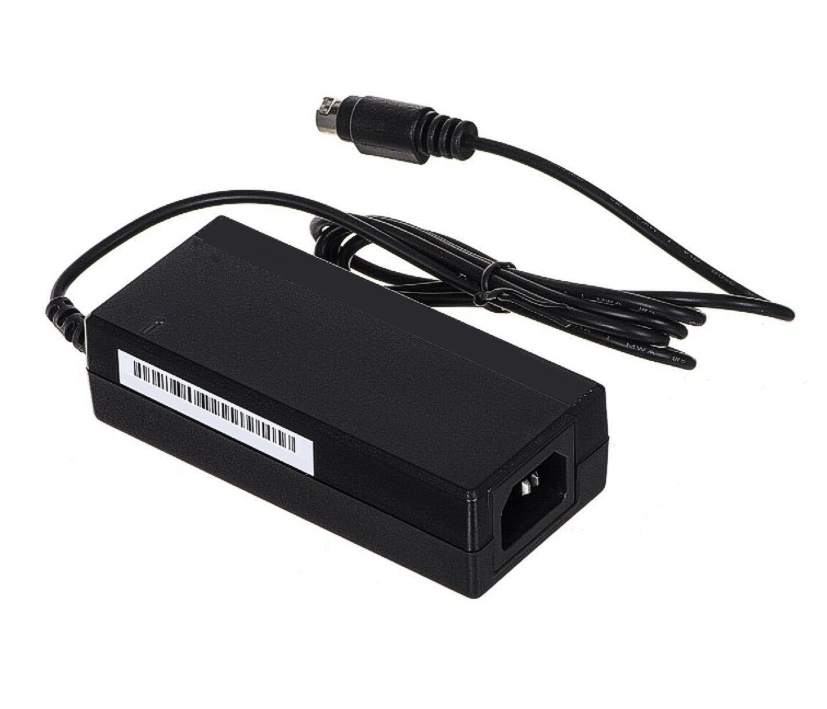

HiKVision DVR Netzteil 12VDC 40W mit 4pol SnapIn Stecker  Schaltnetzteil für die Versorgung der DVR Rekorder bedingt auch NVR Rekorder von HIKVISION Das besondere bei diesem Netzteil ist der 4pol SNAP IN Stcker ( siehe auch Belegung weiteter Bilder )   Netzteil ohne LÜFTER geräuschlos.  Schaltnetzteiltechnolgie extrem Robust da Überlast-, Übertemperatur-, und Kurzschlußfest. Technische Daten: Eingangsspannung: 230AC typisch ( Range 100...240V(47...63Hz)) Ausgang: 12V DC 40Watt = 3,33A Ausgangssteckverbinder: Solider 4pol. SnapIn Stecker  Ausgang: PIN 1+2 = Plus / PIN 1+2= Minus GND Abmessungen: 115 x 51 x 31mm Eingang über 3pol. Kaltgerätebuchse IEC320-C14 ( nicht anbei )  ggf. Ersatzartikel bestellen = Bst-Nr 93-808-01640

Netzteiladapter 4-fach Hohlsteckeradapter bzw. kompakter 4-fach Stromverteiler für die Kameratechnik, Servicewerkstatt, Labortechnik usw.  Eingang über 2x 4mm Bananenstecker (Rot/Schwarz) mit 1m Kabelzuleitung  Zusätzlich ist ein intern verschalteter Verpolungschutz angebracht ( dadurch nur geeignet für Gleichspannung 5V, 9V, 12V, 24V bis 36V DC ) Ausgelegt für max. 3A je Ausgangsbuchse ( kurzfristiger Peak 5A je Buchse )  Gesamtbelastbarkeit 12A 4x Ausgangsbuchse (Hohlbuchsen) 5,5 x 2,1mm Polung alle Buchsen: Innen Plus (+) Abmessungen 72 x 50mm H:21mm Passende Netzteile hierzu siehe Zubehör-Register Zusatzinfo: auch als 6-fach Verteiler mit Bst.Nr.: 41-109-0211 erhältlich   Ähnlicher Y-Adapter Kabel Verteiler wie folgt ( siehe auch Register unten ähnliche Artikel )     41-109-00165 = 2-fach Verteiler Y-Adapter Kabeladapter  41-109-00150 = 4-fach Verteiler Y-Adapter Kabeladapter  41-109-00170 = 5-fach Verteiler Y-Adapter Kabeladapter  41-109-00210 = 4-fach Verteiler Y-Adapter Gehäuseversion mit Bananenstecker 41-109-00211 = 6-fach Verteiler Y-Adapter Gehäuseversion mit Bananenstecker

Netzteiladapter 6-fach Hohlsteckeradapter bzw. kompakter 6-fach Stromverteiler z.B. für die Kameratechnik, Servicewerkstatt, Labortechnik usw.  Eingang über 2x 4mm Bananenstecker (Rot/Schwarz) mit 1m Kabelzuleitung Zusätzlich ist ein intern verschalteter Verpolungschutz angebracht ( dadurch nur geeignet für Gleichspannung 5V, 9V, 12V, 24V bis 36V DC )  Ausgelegt für max. 3A je Ausgangsbuchse ( kurzfristiger Peak 5A je Buchse )  Gesamtbelastbarkeit 16A 6x Ausgangsbuchse (Hohlbuchsen) 5,5 x 2,1mm Polung alle Buchsen: Innen Plus (+) Abmessungen 72 x 50mm H:21mm Passende Netzteile hierzu siehe Zubehör-Register Zusatzinfo: auch als 4-fach Verteiler mit Bst.Nr.: 41-109-0210 erhältlich   Ähnlicher Y-Adapter Kabel Verteiler wie folgt ( siehe auch Register unten ähnliche Artikel )     41-109-00165 = 2-fach Verteiler Y-Adapter Kabeladapter  41-109-00150 = 4-fach Verteiler Y-Adapter Kabeladapter  41-109-00170 = 5-fach Verteiler Y-Adapter Kabeladapter  41-109-00210 = 4-fach Verteiler Y-Adapter Gehäuseversion mit Bananenstecker 41-109-00211 = 6-fach Verteiler Y-Adapter Gehäuseversion mit Bananenstecker
