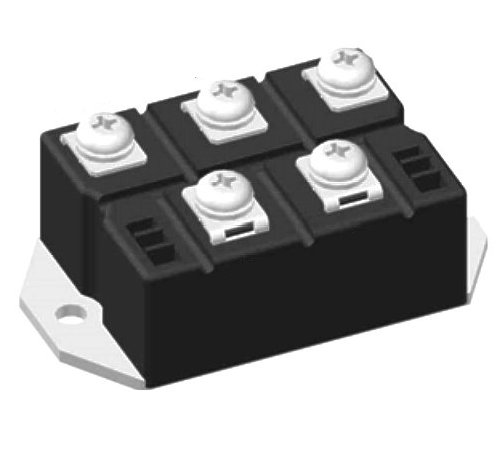

180A Hochleistungsgleichrichter verwendbar 1 Phasig oder als 3 Phasengleichrichter Typische Anwendung: Ladegeräte, Batterieladegeräte für LKW...Bus...KFZ, Industriegeräte, Hochleistungsnetzteile, Trafoschaltungen mit Gleichrichter, Battery DC power supplies, Field supply for DC Motors, Diode for main rectification, Schaltschrankbau, DC Stromtechnik (Galvanik), Steuerungstechnik usw. Universell verwendbar  1-phasig oder 3-phasig verwendbar Hochleistungsgleichrichter 1-phasig bis 120A oder 3-phsig bis 180A  Typischer Einsatz 12V 24V 36V 48V 110V 115V 230V 380V 400V 440V AC  Hohe Dauerstromfähigkeit 175A-180A RMS  Hohe Strossstromfestigkeit bis 1800A  Hohe thermische Leitfähigkeit  Exzellentes Energie-/Leistungsverhältnis Technische Daten: Für Einsaz bis Spannung 1200V  Urrm = Max. Peak Recurrent Reverse Voltage = 1200V URSM = Max. Non-Repetitive Peak = 1300V  Strombelastbarkeit / Durchlasstrom Dauerstrom  Für Einsatz 3 Phasen = bis 180A ( 175A IDAV = Bridge Output Current )  Für Einsatz 1 phasig  = bis 120A ( übliche Trafoschaltung )  IF(AV) = Max. Average Forward Rectified Current 175A  Stossstrom ( Peak ) IFSM = 1800A = Sinus 10ms 50Hz 1800A oder 8,3ms 60Hz = 1650A Uf je Diode = 1,65Volt UF = Max. Forward Voltage Kapaziät 35pF ( junction capacitance )  Isolationsspannung Gehäuse = 3000V RMS 50/60Hz 1sek  RoHS Ja Compliant  Betriebstemperaturbereich -40...+150°C Montageart / Industry standard outline Anschrauben bzw. Oberflächenmontage Anschlüsse Schraubkontakte = max 6x mit M6 x 12mm Feingewinde Abmessungen: L:94mm B:54mm H:30mm plus Schraubenkopf ( siehe Zeichnung )  Bohrlochmontage Abstand Mitte-Mitte: 80m Weitere Details Anschluß etc siehe weitere Bilder !

Abm.: 28,6 x 28,6mm Bauhöhe: 7,3mm Höhe mit Kontakten: 21mm Bohrung: 5,2mm  Anschluss über 6,35mm Flachsteckhülsen Technische Daten: Vrrm 200V Vrms: 140V Vf: bei 12,5A = 1,2V Strom Ifav max: 25A Betriebstemperaturbereich -55...+150° RoHs: Ja Zeichnung siehe unter Details

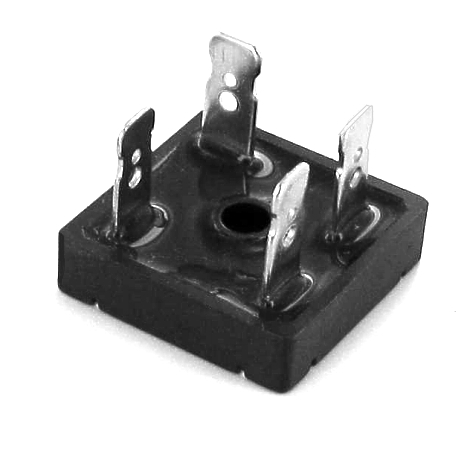

25A 250V Gleichrichter Brueckengleichrichter Abm.: 28,6 x 28,6mm Bauhöhe: 7,3mm Höhe mit Kontakten: 21mm Bohrung: 5,2mm  Anschluss über 6,35mm Flachsteckhülsen Technische Daten: Vrpm 600V Vrms: 420V Vf: bei 12,5A = 1,2V Strom Ifav max: 25A Betriebstemperaturbereich -55...+150° RoHs: Ja Zeichnung siehe unter Details

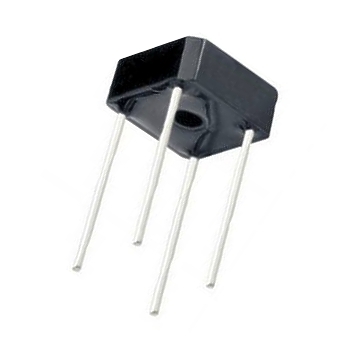

25A Gleichrichter für Platinenmontage Abm.: 28,6 x 28,6mm Bauhöhe: 7,3mm Bohrung: 5,2mm Anschluss über Drahtpins Technische Daten: Vrpm 800V Vrms: 560V Strom Ifav max: 25A Vf: bei 12,5A = 1,2V Betriebstemperaturbereich -55...+150°

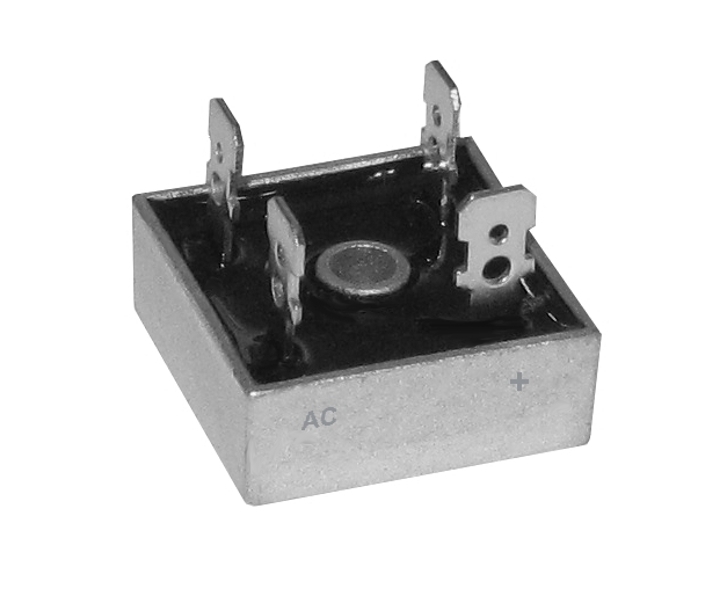

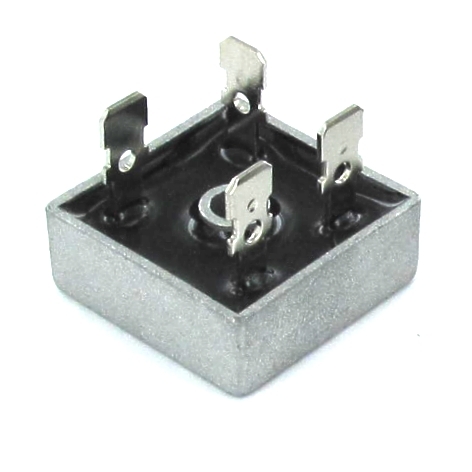

25A Gleichrichter Brueckengleichrichter universell verwendbar  Metall-Brückengleichrichter 25A 700VAC Abmessungen: 28,6 x 28,6mm Bauhöhe: 10,7...11,3mm ( siehe Zeichnung weitere Bilder )  Höhe mit Kontakten: 22,4mm Bohrung: 4,9..5,2mm  Anschluss über 6,35mm Flachsteckhülsen ( stecken oder löten ) Technische Daten: Vrpm 1000V  Eingangsspannung bis Vrms: 700VAC ( B700C25A )  Nennstrom max Belastbarkeit max Strom 25A = Ifav max: 25A Kurzfrister-Einschalt-Spitzenstrom /  Surge overload 240..500Amperes peak Vf: bei 25A = 1,1V per Diode  Materials used carries U/L recognition Isolationsspannung max 2000V = 2KV Betriebstemperaturbereich -55...+150° RoHs: Ja  Ersetzt unter anderen auch FB1006, FB2502, FB2504, FB2508, FB2510, GBPC2502, GB2504, GB2506, GB2808, GBPC2510, KBPC1001, KBPC15xx, KBPC2502, KBPC2504, KBPC2506, KBPC2808, KBPC2510, B700C25A und viele weitere Modelle mehr

35A Brückengleichrichter  Abm.: 28,6 x 28,6mm Bauhöhe: 7,3mm Höhe mit Kontakten: 21mm Bohrung: 5,2mm Anschluss über 6,35mm Flachsteckhülsen Technische Daten: Vrpm 200V Vrms: 140V Vf: bei 17,5A = 1,1V Strom Ifav max: 35A Betriebstemperaturbereich -55...+150°  RoHs: Ja Zeichnung siehe unter Details Solange Vorrat reicht = 100% Ersatzartikel = 9-640-00020 = KBPC3510

35A Gleichrichter für Platinenmontage Abm.: 28,6 x 28,6mm Bauhöhe: 7,3mm Bohrung: 5,2mm  Anschluss über Drahtpins Technische Daten: Vrpm 800V  Vrms: 560V Strom Ifav max: 35A Vf: bei 17,5A = 1,1V Betriebstemperaturbereich -55...+150°

35A Gleichrichter Brueckengleichrichter universell verwendbar  Metall-Brückengleichrichter 35A 700VAC  (B700C25A) Abmessungen: 28,6 x 28,6mm Bauhöhe: 10,7...11,3mm ( siehe Zeichnung weitere Bilder )  Höhe mit Kontakten: 22,4mm Bohrung: 4,9..5,2mm  Anschluss über 6,35mm Flachsteckhülsen ( stecken oder löten ) Technische Daten: Vrpm 1000V  Eingangsspannung bis Vrms: 700VAC =  B700C25A Nennstrom max Belastbarkeit max Strom 35A = Ifav max: 35A  Kurzfrister-Einschalt-Spitzenstrom /  Surge overload 240..500Amperes peak Vf: bei 25A = 1,1V per Diode  Materials used carries U/L recognition Isolationsspannung max 2000V = 2KV Betriebstemperaturbereich -55...+150° RoHs: Ja Ersetzt unter anderen auch FB2502, FB2504, FB2508, FB2510, FB3502, FB3504, FB3506, FB3508, FB3510, GBPC2502, GB2504, GB2506, GB2808, GBPC2510, GBPC3510, KBPC2504, KBPC2506, KBPC2808, KBPC2510, KBPC3502, KBPC3506, KBPC3508, KBPC3510,  B700C25A

3Phasen Gleichrichter bis 25A bis 1600V dreiphasig, Oberflächenmontage, Brückengleichrichter mit 5 Steckkontakten Dreiphasen Gleichrichter kann auch 1phasig betrieben werden  Belastbarkeit bis 25A Maximum DC output current IFSM = 360A Stossstrom ( Peak ) IFSM Sinus 10ms VRRM = 1600V Max. Peak Recurrent Reverse Voltage = 1600V ( VRSM 1700V ) Betriebstemperaturbereich -55...+150°C Oberflächenmontage anschrauben auf Gehäuse oder Kühlkörper Brückengleichrichter mit 5 Steckkontakten für übliche 6,3mm Flachsteckhülsen Abmessungen: 28,5 x 25,3 x 10mm  ( siehe weitere Bilder Zeichnung )  Höhe mit Steckkontakten 21mm Bohrlochmontage (5,2mm) Hohe thermische Leitfähigkeit  Exzellentes Energie-/Leistungsverhältnis Kabelschuhhöhe: 13mm / Rohs: Ja

3Phasen Gleichrichter bis 25A bis 800V dreiphasig, Oberflächenmontage, Brückengleichrichter mit 5 Steckkontakten Dreiphasen Gleichrichter kann auch 1phasig betrieben werden  Belastbarkeit bis 25A Maximum DC output current IFSM = 360A Stossstrom ( Peak ) IFSM Sinus 10ms VRRM = 800V Max. Peak Recurrent Reverse Voltage = 800V ( VRSM 900V ) Betriebstemperaturbereich -55...+150°C Oberflächenmontage anschrauben auf Gehäuse oder Kühlkörper Brückengleichrichter mit 5 Steckkontakten für übliche 6,3mm Flachsteckhülsen Abmessungen: 28,5 x 25,3 x 10mm  ( siehe weitere Bilder Zeichnung )  Höhe mit Steckkontakten 21mm Bohrlochmontage (5,2mm) Hohe thermische Leitfähigkeit  Exzellentes Energie-/Leistungsverhältnis Kabelschuhhöhe: 13mm / Rohs: Ja

3Phasen Gleichrichter bis 35A bis 1600V dreiphasig, Oberflächenmontage, Brückengleichrichter mit 5 Steckkontakten Dreiphasen Gleichrichter kann auch 1phasig betrieben werden  Belastbarkeit bis 35A Maximum DC output current IFSM = 475A Stossstrom ( Peak ) IFSM Sinus 10ms VRRM = 1600V Max. Peak Recurrent Reverse Voltage = 1600V ( VRSM 1700V ) Betriebstemperaturbereich -55...+150°C Oberflächenmontage anschrauben auf Gehäuse oder Kühlkörper Brückengleichrichter mit 5 Steckkontakten für übliche 6,3mm Flachsteckhülsen Abmessungen: 28,5 x 25,3 x 10mm  ( siehe weitere Bilder Zeichnung )  Höhe mit Steckkontakten 21mm Bohrlochmontage (5,2mm) Hohe thermische Leitfähigkeit  Exzellentes Energie-/Leistungsverhältnis Kabelschuhhöhe: 13mm / Rohs: Ja

50A Gleichrichter bis 420Vrms KBPC5006 Metall Flachstecker B250C Abmessungen: 28,6 x 28,6mm / Bauhöhe: 11,3mm / Höhe mit Kontakten: 18,8-24,5mm / Bef.Bohrung-Mitte: 5,08-5,59mm Anschluss über 6,35mm Flachsteckhülsen Standard Bridge Rectifier  Der Kunststoff erfüllt UL94V-0 Anschlüsse steckbar oder auch lötbar nach MIL-STD-202, Meth. 208 Lötbarkeit, max. 260°C/10s Betriebstemperaturbereich -50...+150°C Technische Daten: Vrpm 600V ( Repetitive Peak Reverse Voltage )  Vrms: 420V ( Reverse Voltage, Total rms Value )  Strom Ifav max: 50A  Peak Forward Surge Current 8,3ms single hallf sine-wave: 400A Vf: bei 25A = 1,1V Betriebstemperaturbereich -55...+150° RoHs: Ja Zeichnung siehe unter Details

Univ. Gleichrichter bis 50A bis 700Vac ersetzt u.a. viele andere Typen wie GBJ2510 auch in Haushaltsgeräten usw Spannung Input bis 700Vac 50/60Hz Vrrm: 1000V = 1KV Leistung des Brückengleichrichter bis 50A ( IFSM: 400A )  50A nur mit zusätzlichem Kühlkörper Uf: 1,1V max Forward Voltage Abm.: B:30,3mm / H: 20,3mm / T:4,8mm ( siehe auch weitere Bilder ) Bohrung: 4mm / RoHs: Ja  Lötpins:RM: 10,2--7,7--7,7mm Belegung: +/ac/ac/-

50A Gleichrichter Brueckengleichrichter universell verwendbar  Metall-Brückengleichrichter 50A 700VAC Abmessungen: 28,6 x 28,6mm Bauhöhe: 10,7...11,3mm ( siehe Zeichnung weitere Bilder )  Höhe mit Kontakten: 22,4mm Bohrung: 4,9..5,2mm  Anschluss über 6,35mm Flachsteckhülsen ( stecken oder löten ) Technische Daten: Vrpm 1000V  Eingangsspannung bis Vrms: 700VAC = B700C50A Nennstrom max Belastbarkeit max Strom 50A = Ifav max: 50A  Kurzfrister-Einschalt-Spitzenstrom /  Surge overload 240..500Amperes peak Vf: bei 25A = 1,1V per Diode  Materials used carries U/L recognition Isolationsspannung max 2000V = 2KV Betriebstemperaturbereich -55...+150° RoHs: Ja Ersetzt unter anderen auch FB2502, FB2504, FB2508, FB2510, FB3502, FB3504, FB3506, FB3508, FB3510, GBPC2502, GB2504, GB2506, GB2808, GBPC2510, GBPC3510, KBPC2504, KBPC2506, KBPC2808, KBPC2510, KBPC3502, KBPC3506, KBPC3508, KBPC3510, B700C50A

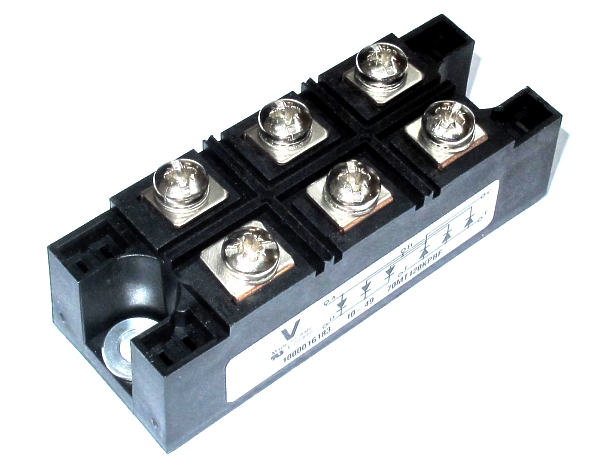

70/90A Hochleistungsgleichrichter verwendbar 1 Phasig oder als 3 Phasengleichrichter Typische Anwendung: Ladegeräte, Batterieladegeräte für LKW...Bus...KFZ, Industriegeräte, Hochleistungsnetzteile, Trafoschaltungen mit Gleichrichter, Battery DC power supplies, Field supply for DC Motors, Diode for main rectification, Schaltschrankbau, DC Stromtechnik (Galvanik), Steuerungstechnik usw. Universell verwendbar  1-phasig oder 3-phasig verwendbar Hochleistungsgleichrichter 1-phasig bis 70A oder 3-phsig bis 90A  Peak Typischer Einsatz 12V 24V 36V 48V 110V 115V 230V 380V 400V 440V AC  Hohe Dauerstromfähigkeit  70A RMS   90A gekühlt  Hohe Strossstromfestigkeit bis 480A  Hohe thermische Leitfähigkeit  Exzellentes Energie-/Leistungsverhältnis Technische Daten: Für Einsaz bis Spannung 1200V  Urrm = Max. Peak Recurrent Reverse Voltage = 1200V URSM = Max. Non-Repetitive Peak = 1300V  Strombelastbarkeit / Durchlasstrom Dauerstrom  Für Einsatz 3 Phasen = bis 70A ( 175A IDAV = Bridge Output Current )  Für Einsatz 1 phasig  = bis 70/90A ( übliche Trafoschaltung )  Stossstrom ( Peak ) IFSM = 480A = Sinus 10ms 50Hz 500A oder 8,3ms 60Hz = 1150A Uf je Diode = 1,55Volt UF = Max. Forward Voltage Isolationsspannung Gehäuse = 4000V RMS 50/60Hz 1sek  RoHS Ja Compliant  /  UL E78996 approved  Betriebstemperaturbereich -40...+150°C Montageart / Industry standard outline Anschrauben bzw. Oberflächenmontage am besten auf Kühlkörper  Anschlüsse Schraubkontakte = max 6x mit M5 x 12mm Feingewinde Abmessungen: L:94mm B:35mm H:30mm mit Schraubenkpfen 35mm  Bohrlochmontage Abstand Mitte-Mitte: 80mm Weitere Details Anschluß etc siehe weitere Bilder !

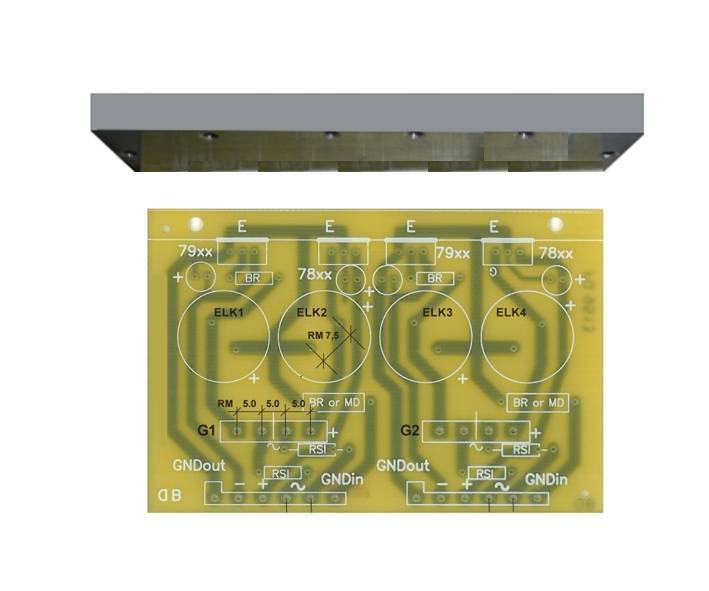

+/- symmetrische Stromversorgungs-Platine je nach Bestückung  Es können auch je nach Bestückung zwei unterschiedliche Spannungen erzeugt werden z.B. +12V und +24V oder +9V und +24V oder auch eine symmetrische Stromversorgung z.B. +/-12V oder +/-15V oder +/-24V aufgebaut werden. Je nach bestücktem Stabi Typ 1A bei der Serie 79xx und 78xx oder 2A bei der Stabi Serie 79Sxx und 78Sxx  Bausatz Gleichrichter Platine universell verwendbar. Bausatz zum selber löten Bestückbar mit Gleichrichter, Elko, Stabi, Schraubklemme usw. Universell verwendbar je nach Bestückung (siehe Plan). Universell verwendbare Basisplatine mit Kühlkörper und Bauteile für ihre individuelle Bestückung. Gleichrichterplatine zum Anschluss an  Wechselstromquellen; auch ideal in Verbindung mit Steuer- und Regeltechnik, LED Technik usw. Betrieb über div. AC Wechselstromquellen zum Beispiel Transformatoren, Netztrafos, Wechselstromnetzteilen aller Art. Typischer Einsatz z.B. auch ACDC Wandler 12VAC auf 12VDC oder 24VAC auf 12VDC usw. oder +/-12V ... usw  Eigenschaften: Platine verwendbar als reiner ACDC Gleichrichter ohne STABILISIERUNG bis 8A oder bei der Bestückung mit dem STABI der 78xx / 79xx Serie bis 1A   Bestückung mit dem STABI der 78Sxx / 79Sxx Serie bis 2A  bei der Verwendung von 2x optionalen 78Sxx / 79Sxx Stabis bis 4A verwendbar mit klassischen Kupfertrafos Ringkerntrafos  Abmessungen Kupferplatine: 95 x 63mm ALU Kühlkörper: 95 x 25 x 1mm vorgebohrt ( anbei  )  Lieferumfang des Bausatzes: 1x Basisplatine Gleichrichterplatine 1x ALU Kühlkörper Verwendbar auch als Stromversorgungseinheit für Baugruppen, die eine positive (+) und negative (-) Spannung mit gemeinsammer Masse benötigen. Fragen Sie ggf. danach, wenn Sie eine Sonderbestückung benötigen. Für weitere Fragen einfach eMail schicken oder kurz anrufen ! Sie benötigen noch einen Lötkolben und Lötzin hierzu (nicht anbei).  Fragen zum Produkt ? Kein Problem einfach anrufen  Optional erhältlich  ( siehe auch unten im Zubehör-Register )  Bst Nr 9-640-00043   = 1x Gleichrichter 8A bis 400V verwendbar  Bst Nr 25-716-00038 = 1x ELKO 4700uF 35V Bst Nr 19-911-00000 = 4x 0-Ohm Drahtbrücken Bst Nr 39-796-00008 = 3x 2-fach Printklemmen (schraubbar) STABIS für positive Spannung und 1A Strom  Bst Nr 12-677-00027 = 1x STABI 7805  ( +  5V 1A ) Bst Nr 12-677-00028 = 1x STABI 7806  ( +  6V 1A ) Bst Nr 12-677-00031 = 1x STABI 7808  ( +  8V 1A ) Bst Nr 12-677-00032 = 1x STABI 7809  ( +  9V 1A ) Bst Nr 12-677-00033 = 1x STABI 7810  ( +10V 1A ) Bst Nr 12-677-00036 = 1x STABI 7812  ( +12V 1A ) Bst Nr 12-677-00039 = 1x STABI 7815  ( +15V 1A ) Bst Nr 12-677-00041 = 1x STABI 7818  ( +18V 1A ) Bst Nr 12-677-00044 = 1x STABI 7824  ( +24V 1A )   STABIS für positive Spannung und 2A Strom Bst Nr 12-677-00017 = 1x STABI 78S05  ( +  5V 2A ) Bst Nr 12-677-00018 = 1x STABI 78S09  ( +  9V 2A ) Bst Nr 12-677-00019 = 1x STABI 78S10  ( +10V 2A )  Bst Nr 12-677-00020 = 1x STABI 78S12  ( +12V 2A ) Bst Nr 12-677-00021 = 1x STABI 78S15  ( +15V 2A ) Bst Nr 12-677-00022 = 1x STABI 78S18  ( +18V 2A )  Bst Nr 12-677-00023 = 1x STABI 78S24  ( +24V 2A )   STABIS für positive Spannung und 3A Strom Bst Nr 11-670-00786 = 1x STABI LT1085CT05  ( +  5V 3A ) Bst Nr 11-670-00791 = 1x STABI LT1085CT12  ( + 12V 3A ) STABIS für negative Spannung und 1A Strom  Bst Nr 12-677-00049 = 1x STABI 7905  ( -  5V 1A ) Bst Nr 12-677-00050 = 1x STABI 7908  ( -  8V 1A ) Bst Nr 12-677-00090 = 1x STABI 7909  ( -  9V 1A ) Bst Nr 12-677-00052 = 1x STABI 7912  ( -12V 1A ) Bst Nr 12-677-00054 = 1x STABI 7915  ( -15V 1A ) Bst Nr 12-677-00055 = 1x STABI 7918  ( -18V 1A ) Bst Nr 12-677-00058 = 1x STABI 7924  ( -24V 1A )

180A Diode Hochleistungs Diode Trenndioden bzw. Diodenkoppler für 2 Batterien. Universell verwendbar. Gleichrichterdiode Typischer Einsatz z.B. als Strompfad für die Akkutechnik, Solarakkus, Bleiakkus, als KFZ Trenndiode oder auch Gleichrichteranwendungen wie im Schweißgeräte, Hochstrom-Ladegeräte, Industriesteuerungen, Gabelstapler, USV, Hochstromtechnik allgemein etc.  Zum Laden von zwei Batterien durch eine Lichtmaschine, oder durch Ladegeräte mit Konstantspannungsausgang werden Batterie Ladestromverteiler eingesetzt. Hierbei werden die parallelgeschalteten Batterien elektrisch voneinander getrennt. Es gibt keine Beeinflussung der Batterien gegeneinander, und ein gegenseitiges Entladen wird verhindert. Zum Laden zweier Batterien / Batteriebänke mit -gleicher- Nennspannung (entweder 6V / 12V / 24V / 36V / 48V). Die Batterien / Batteriebänke werden isoliert und ein unerwünschter Ausgleichsstromes zwischen den Batterie wird verhindert.Typischer Anwendungsbereich 6V / 12V / 24V / 36V / 48V Systemspannung für : KFZ - LKW - Bus - Traktor - Oldtimer usw. z.B. als Trenndiode fü Akkus  allgemein Kraftfahrzeugbereich Solaranwendungen Bootsbereich Hochstrom-Netzteilen, Car-Hifi usw. Universell verwendbar   Technische Daten Maximaler Dauerstrom : je 91A je Diode ( 2x 91A ) somit bei Parallelschaltung bis 182A  2-fach Diode Daten je Diode 1200V = URRM = Max. Peak Recurrent Reverse Voltage ( Betreibbar bis max 1200V Spannung )  1,87V Typisch 2,13V = UF = Max. Forward Voltage 91A = IF(AV) = Max. Average Forward Current ( Dauerstrom je Diode bis 70° ) 120A = IFRMS = Max. Peak Forward Surge Current ( kurzfristiger Stoßstrom 150°C )  900A IFSM = Peak Forward Surge Current ( kurzfristiger Stoßstrom ) 3000uA = 3mA IR = Max. Reverse Current, 40ns trr = Typ. Reverse Recovery Time ( Geschwindigkeit )  Fast Recovery Epitaxial Diode  Niedriges Irm reduziert die Verlustleistung in der Diode Gehäusetyp: Miniblockl verschraubbar SOT227B Gehäuse vollisoliert mit Befestigungslaschen Kühlfläche potentialfrei  Isolierspannung 2500VAC Kontakte Gewinde eingelassen für die M4 Schraube (anbei) Ideal für Kabelschuhe in Farbe Gelb ( Ringgabel oder U-Gabelschuh )  Temperatureinsatzbereich: -40°...+125°C Abmessungen: ( siehe auch Zeichnung ) Länge mit Befestigungslaschem: 38,2mm Breite: 25,5mm / Bauhöhe : 12,2mm   Zusatzinfo = weitere Leistungsklassen und Ausführungen erhältlich : Bst Nr 9-640-00351 = 182A  = 2xDioden je bis  91A 1200V UF1,87V  Bst Nr 9-640-00350 = 192A  = 2xDioden je bis  96A   600V UF1,25V Bst Nr 9-640-00352 = 246A  = 2xDioden je bis 123A  200V UF0,95V Bst-Nr 9-541-11010 = K-A-K = 2x 70A Batterie Trenndiode Bst-Nr 9-541-11020 = K-K-A = 2x 80A Batterie Trenndiode mit Compensation Bst-Nr 9-541-11040 = K-A-K = 2x 90A Batterie Trenndiode Bst-Nr 9-541-11050 = K-A-K = 2x160A Batterie Trenndiode Bst-Nr 9-541-11060 = K-A-K = 2x200A Batterie Trenndiode Bst-Nr 9-541-11005 = A-K-A = 2x 40A Batterie Trenndiode Bst-Nr 9-541-11000 = A-K-A = 2x 80A Batterie Trenndiode Bst Nr 9-640-00350 = A-K / A-K = 2x 96A Batterie Trenndiode ( 2 Einzeldioden zur freien Verschaltung )    INFO: K-K-A steht für Kathode - Kathode - Anode ( interne Verschaltungsart = Pfeilrichtung der Dioden ) INFO: K-K-A = Einsatz meist Lichtmaschiene oder Ladegerät zum Eingang an Akku bzw. Batterie  INFO: K-A-K = Einsatz meist Lichtmaschiene oder Ladegerät zum Eingang für zwei Akkus bzw. Batterien   INFO: A-K-A steht für Anode - Kathode - Anode ( interne Verschaltungsart = Dioden Pfeilrichtung )  INFO: A-K-A = Einsatz meist Akku bzw. Batterie Ausgang zum Verbraucher

200A Diode Hochleistungs Diode Trenndioden bzw. Diodenkoppler für 2 Batterien. Universell verwendbar. Gleichrichterdiode Typischer Einsatz z.B. als Strompfad für die Akkutechnik, Solarakkus, Bleiakkus, als KFZ Trenndiode oder auch Gleichrichteranwendungen wie im Schweißgeräte, Hochstrom-Ladegeräte, Industriesteuerungen, Gabelstapler, DC-USV Hochstromtechnik allgemein etc.  Zum Laden von zwei Batterien durch eine Lichtmaschine, oder durch Ladegeräte mit Konstantspannungsausgang werden Batterie Ladestromverteiler eingesetzt. Hierbei werden die parallelgeschalteten Batterien elektrisch voneinander getrennt. Es gibt keine Beeinflussung der Batterien gegeneinander, und ein gegenseitiges Entladen wird verhindert. Zum Laden zweier Batterien / Batteriebänke mit -gleicher- Nennspannung (entweder 6V / 12V / 24V / 36V / 48V). Die Batterien / Batteriebänke werden isoliert und ein unerwünschter Ausgleichsstromes zwischen den Batterie wird verhindert.Typischer Anwendungsbereich 6V / 12V / 24V / 36V / 48V Systemspannung für : KFZ - LKW - Bus - Traktor - Oldtimer usw. z.B. als Trenndiode fü Akkus  allgemein Kraftfahrzeugbereich Solaranwendungen Bootsbereich Hochstrom-Netzteilen, Car-Hifi usw. Universell verwendbar   Technische Daten Maximaler Dauerstrom : je 96A je Diode ( 2x 96A ) somit bei parallelschaltung bis 192A  2-fach Diode Daten je Diode 600V = URRM = Max. Peak Recurrent Reverse Voltage ( Betreibbar bis max 600V Spannung )  1,17...1,25V = UF = Max. Forward Voltage 96A = IF(AV) = Max. Average Forward Current ( Dauerstrom je Diode siehe auch weitere Bilder Datenblatt ) 1200A IFSM = Peak Forward Surge Current ( kurzfristiger Stoßstrom ) 3000uA IR = Max. Reverse Current, 35ns trr = Typ. Reverse Recovery Time ( Geschwindigkeit )  Fast Recovery Epitaxial Diode  Niedriges Irm reduziert die Verlustleistung in der Diode Gehäusetyp: Miniblockl verschraubbar SOT227B Gehäuse vollisoliert mit Befestigungslaschen Kühlfläche potentialfrei  Isolierspannung 3000V Kontakte Gewinde eingelassen für die M4 Schraube (anbei) Ideal für Kabelschuhe in Farbe Gelb ( Ringgabel oder U-Gabel )  Temperatureinsatzbereich: -40°...+125°C Abmessungen: ( siehe auch Zeichnung ) Länge mit Befestigungslaschem: 38,2mm Breite: 25,5mm / Bauhöhe : 12,2mm   Zusatzinfo = weitere Leistungsklassen und Ausführungen erhältlich : Bst Nr 9-640-00351 = 182A  = 2xDioden je bis  91A 1200V UF1,87V  Bst Nr 9-640-00350 = 192A  = 2xDioden je bis  96A   600V UF1,25V Bst Nr 9-640-00352 = 246A  = 2xDioden je bis 123A  200V UF0,95V Bst-Nr 9-541-11010 = K-A-K = 2x 70A Batterie Trenndiode Bst-Nr 9-541-11020 = K-K-A = 2x 80A Batterie Trenndiode mit Compensation Bst-Nr 9-541-11040 = K-A-K = 2x 90A Batterie Trenndiode Bst-Nr 9-541-11050 = K-A-K = 2x160A Batterie Trenndiode Bst-Nr 9-541-11060 = K-A-K = 2x200A Batterie Trenndiode Bst-Nr 9-541-11005 = A-K-A = 2x 40A Batterie Trenndiode Bst-Nr 9-541-11000 = A-K-A = 2x 80A Batterie Trenndiode Bst Nr 9-640-00350 = A-K / A-K = 2x 96A Batterie Trenndiode ( 2 Einzeldioden zur freien Verschaltung )    INFO: K-K-A steht für Kathode - Kathode - Anode ( interne Verschaltungsart = Pfeilrichtung der Dioden ) INFO: K-K-A = Einsatz meist Lichtmaschiene oder Ladegerät zum Eingang an Akku bzw. Batterie  INFO: K-A-K = Einsatz meist Lichtmaschiene oder Ladegerät zum Eingang für zwei Akkus bzw. Batterien   INFO: A-K-A steht für Anode - Kathode - Anode ( interne Verschaltungsart = Dioden Pfeilrichtung )  INFO: A-K-A = Einsatz meist Akku bzw. Batterie Ausgang zum Verbraucher

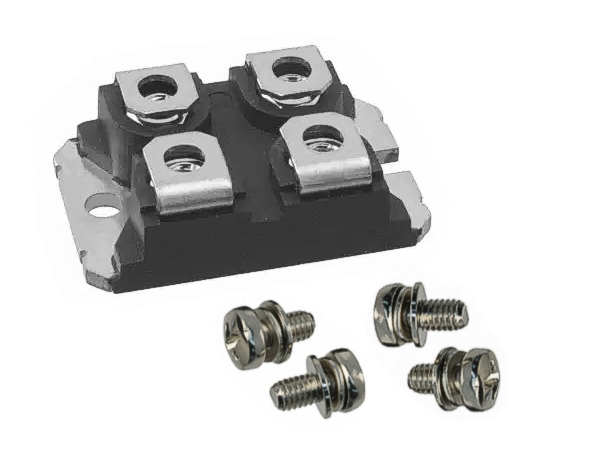

250A Diode Hochleistungs Diode Trenndioden bzw. Diodenkoppler für 2 Batterien. Universell verwendbar. Gleichrichterdiode Typischer Einsatz z.B. als Strompfad für die Akkutechnik, Solarakkus, Bleiakkus, als KFZ Trenndiode oder auch Gleichrichteranwendungen wie im Schweißgeräte, Hochstrom-Ladegeräte, Industriesteuerungen, Gabelstapler, USV, Hochstromtechnik allgemein etc.  Zum Laden von zwei Batterien durch eine Lichtmaschine, oder durch Ladegeräte mit Konstantspannungsausgang werden Batterie Ladestromverteiler eingesetzt. Hierbei werden die parallelgeschalteten Batterien elektrisch voneinander getrennt. Es gibt keine Beeinflussung der Batterien gegeneinander, und ein gegenseitiges Entladen wird verhindert. Zum Laden zweier Batterien / Batteriebänke mit -gleicher- Nennspannung (entweder 6V / 12V / 24V / 36V / 48V). Die Batterien / Batteriebänke werden isoliert und ein unerwünschter Ausgleichsstromes zwischen den Batterie wird verhindert.Typischer Anwendungsbereich 6V / 12V / 24V / 36V / 48V Systemspannung für : KFZ - LKW - Bus - Traktor - Oldtimer usw. z.B. als Trenndiode fü Akkus  allgemein Kraftfahrzeugbereich Solaranwendungen Bootsbereich Hochstrom-Netzteilen, Car-Hifi usw. Universell verwendbar   Technische Daten Maximaler Dauerstrom : je 123A je Diode ( 2x 123A ) somit bei Parallelschaltung bis 246A  2-fach Diode Daten je Diode 200V = URRM = Max. Peak Recurrent Reverse Voltage ( Betreibbar bis max 200V Spannung )  0,89V Typisch 1,10V = UF = Max. Forward Voltage 123A = IF(AV) = Max. Average Forward Current ( Dauerstrom je Diode bis 70° ) 150A = IFRMS = Max. Peak Forward Surge Current ( kurzfristiger Stoßstrom 150°C )  1200A IFSM = Peak Forward Surge Current ( kurzfristiger Stoßstrom ) 1000uA = 1mA IR = Max. Reverse Current, 35ns trr = Typ. Reverse Recovery Time ( Geschwindigkeit )  Fast Recovery Epitaxial Diode  Niedriges Irm reduziert die Verlustleistung in der Diode Gehäusetyp: Miniblockl verschraubbar SOT227B Gehäuse vollisoliert mit Befestigungslaschen Kühlfläche potentialfrei  Isolierspannung 2500V Kontakte Gewinde eingelassen für die M4 Schraube (anbei) Ideal für Kabelschuhe in Farbe Gelb ( Ringgabel oder U-Gabel )  Temperatureinsatzbereich: -40°...+125°C Abmessungen: ( siehe auch Zeichnung ) Länge mit Befestigungslaschem: 38,2mm Breite: 25,5mm / Bauhöhe : 12,2mm   Zusatzinfo = weitere Leistungsklassen und Ausführungen erhältlich : Bst Nr 9-640-00351 = 182A  = 2xDioden je bis  91A 1200V UF1,87V  Bst Nr 9-640-00350 = 192A  = 2xDioden je bis  96A   600V UF1,25V Bst Nr 9-640-00352 = 246A  = 2xDioden je bis 123A  200V UF0,95V Bst-Nr 9-541-11010 = K-K-A = 2x 70A Batterie Trenndiode Bst-Nr 9-541-11020 = K-K-A = 2x 80A Batterie Trenndiode mit Compensation Bst-Nr 9-541-11040 = K-K-A = 2x 90A Batterie Trenndiode Bst-Nr 9-640-00350 = frei beschaltbar = 2x 96A Batterie Trenndiode Bst-Nr 9-541-11050 = K-K-A = 2x160A Batterie Trenndiode Bst-Nr 9-541-11060 = K-K-A = 2x200A Batterie Trenndiode Bst-Nr 9-541-11005 = A-K-A = 2x 40A Batterie Trenndiode Bst-Nr 9-541-11000 = A-K-A = 2x 80A Batterie Trenndiode INFO: K-K-A steht für Kathode - Kathode - Anode ( interne Verschaltungsart ) INFO: K-K-A = Einsatz meist Lichtmaschiene oder Ladegerät zum Eingang an Akku bzw. Batterie INFO: A-K-A steht für Anode - Kathode - Anode ( interne Verschaltungsart INFO: A-K-A = Einsatz meist Akku bzw. Batterie Ausgang zum Verbraucher

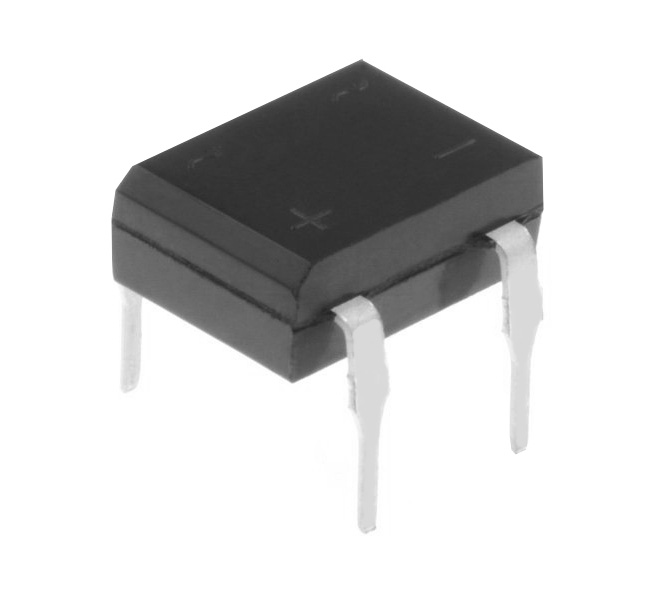

DIL Gleichrichter bis 1A 700V im DIL IC Gehäuse DIP-Brücke. Typisches Ersatzteil wie auf vielen Platinen eingesetzt  Gleichrichter im DIL Gehäuse + Bauform wie ein 6poliges IC DIP-Brücke Spannung bis max Vrrm: 800V  Spannungseinsatz typisch bis 560VAC ( somiut auch 230VAC ) Vrms: 560V =  Leistung: 1A = bis 1000mA Peak 1,5A  Abmessungen wie ein 6pol DIL-IC siehe auch weitere Bilder Zeichnung  L: 9mm / B: 6,2mm (mit Pins 7,8mm) / H: ca. 3,2mm RM passend in 6 oder 8pol. IC-Sockel Raster,aß RM: 5,08mm üblichst  üblichste Belegung siehe auch weitere Bilder

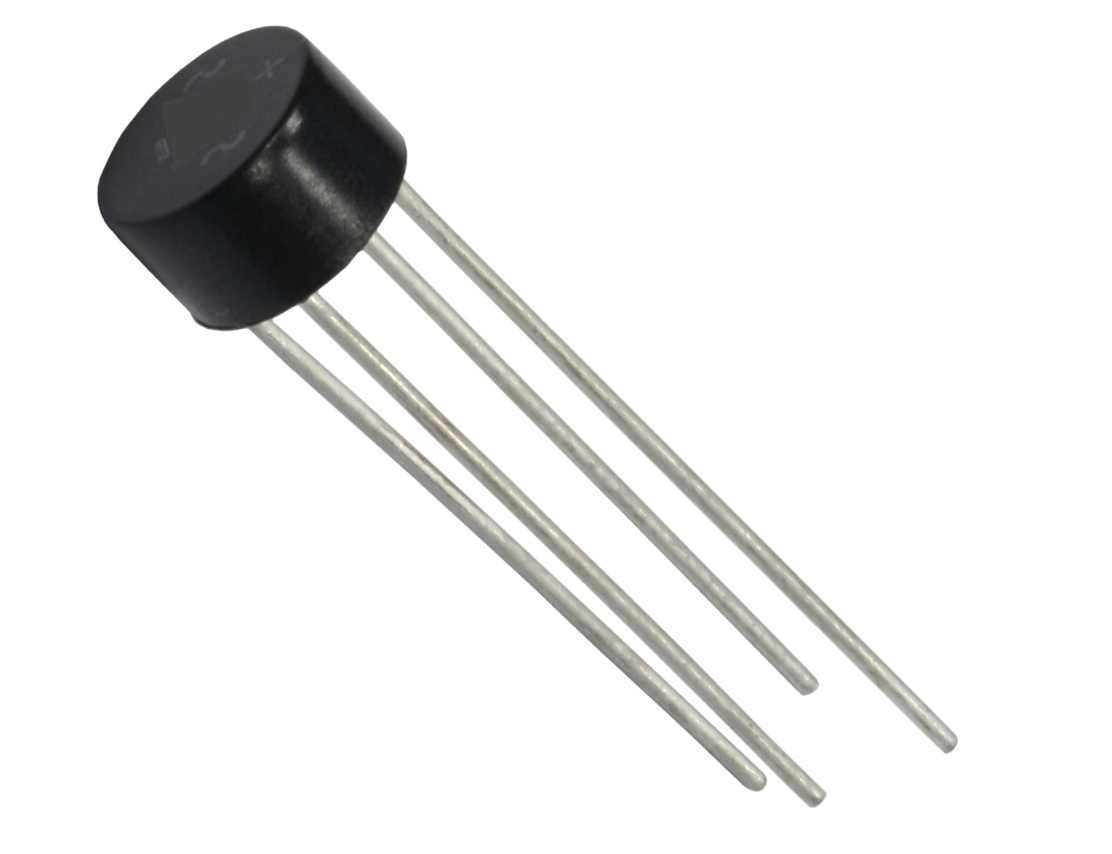

Gleichrichter bis 1,5A 250V rund B250C1500 Brückengleichrichter RundB250C1500 Abmessungen Durchmesser: 8,5...9mm H:5mm Lötpinlänge ca.: 29mm Ratermass: 5mm RoHs: Ja AC Input: 250V / Vrrm: 500V  Belatbarkeit Ifav: 1,5A = 1500mA Vf bei If: 1V Lötbarkeit, max. 250°C/10s Betriebstemperaturbereich -55...+150°C

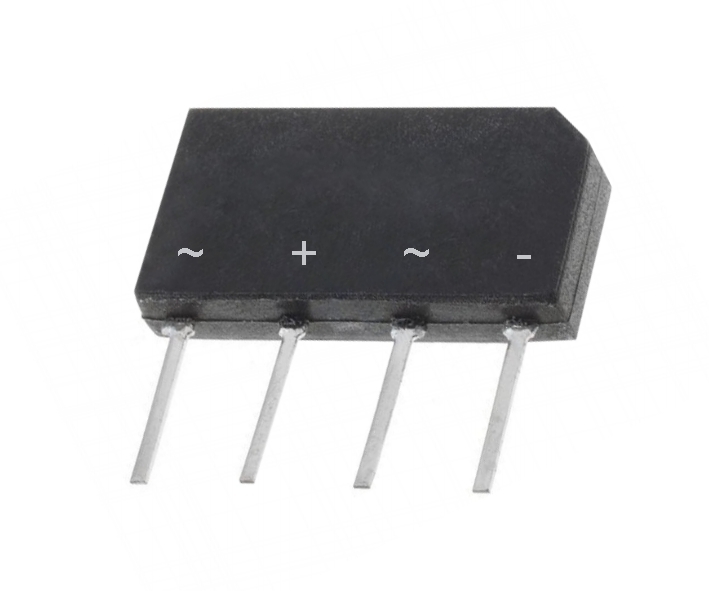

Gleichrichter bis 1,5A 40VAC ac/+/ac/- Print B40C1500-1000B Typisches Ersatzteil auf Platinen aller Art Netzgleichrichtung, Brückengleichrichter Montage freistehend oder auf Kühlkörper Printversion für den Einsatz auf Leiterplatten Repetitive peak forward current - Periodischer Spitzenstrom IFRM 10A  Brückengleichrichter B40C1500B ersetzt auch andere Modelle mit selber Ausführung z.B. Fagor u.a.  Spannung max AC = 40V = VRMS 50/60Hz  Periodische Spitzensperrspannung VRRM= 80V Belastbarkeit 1,0A ohne Kühlung / 1,5A gekühlt mit Kühlblech Durchlass-Spannung VF <1,1V bei IF 1,5A Temperatu-Einsatzbereich -50...+150°C  Lötpins Abstand identisch: ac/+/ac/-   RM: 5mm - 5mm - 5mm Abmessungen: B: 20mm H: 15mm T: 3,5mm ( siehe auch weitere Bilder Zeichnung )

Gleichrichter bis 1,5A 700VAC Universal Brückengleichrichter Rund Dieses Modell ersetzt unter anderen B40C800, B80C800, B40C1500, B80C1500, B250C800, B250C1500, B380C1500, B500C1500RD, W01M, W02M, W06M, W10M, W01G, W02G-E/51, W06G, W10G, 2W01G-E4/51, 2W02G-E4/5, 2W06G-E4/51, 2W10G-E4/51 Abmessungen: Durchmesser: 8,5mm H:5mm Länge Lötpin ca.: 3x 25mm + 1x 30mm Spannung bis max AC Input bis 700VAC 50/60Hz  Vrrm: 1000V  Periodische Spitzensperrspannung 1000V (pro Diode)  Belastbarkeit Ifav: 1,5A = bis 1500mA   Vf bei If: 1V  Lötbarkeit, max. 250°C/30s Betriebstemperaturbereich -55...+125°C

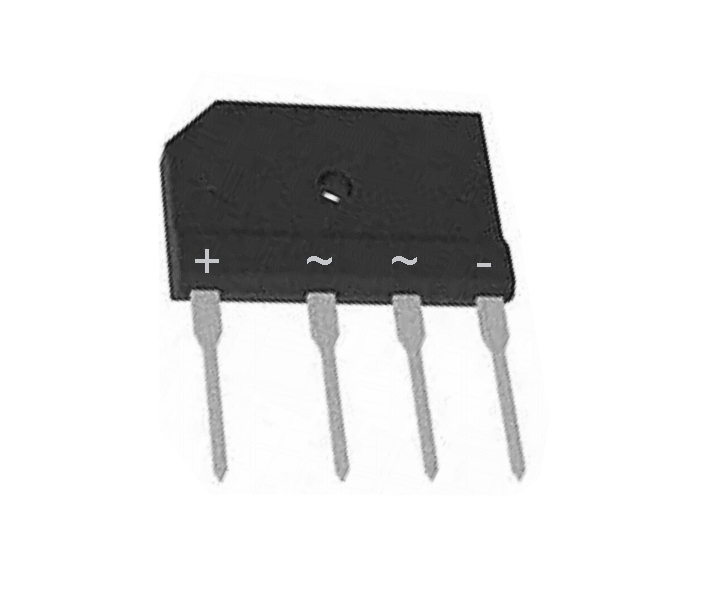

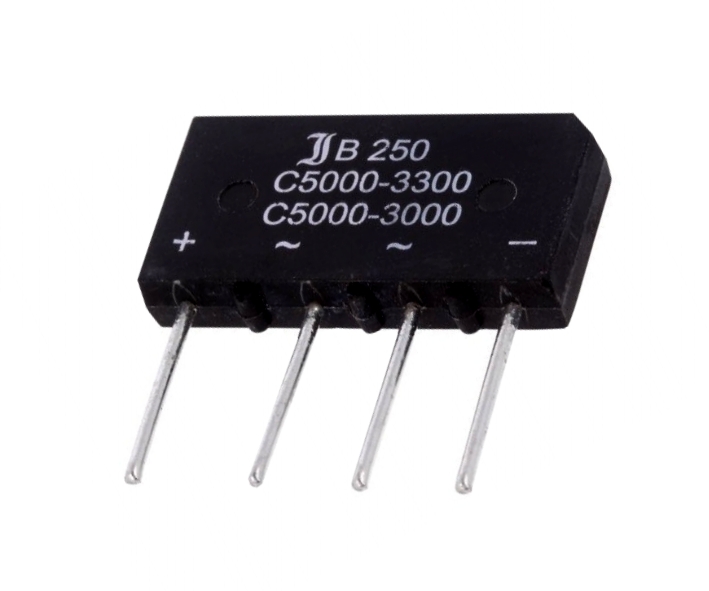

Gleichrichter bis 15A 550VAC +/ac/ac/- Print Ersetzt auch DIOTEC B250C5000/3300, FAGOR FBI5J1M1, TS15P01G, TS15P02G,  TS15P03G, TS15P05G, D10XB60 .. Typisches Ersatzteil auf Platinen aller Art Netzgleichrichtung, Brückengleichrichter ....  Montage freistehend oder auf Kühlkörper Printversion für den Einsatz auf Leiterplatten Einsatz bis 15A 550VAC 50/60Hz Spannung: Vrrm: 800V / Vrms: 560V Leistung: bis max 15A / IFSM 240A Uf: 1,0V max Forward Voltage bei 7,5A / Uf 1,1V bei 15A Der Kunststoff erfüllt UL94V-0 Anschlüsse lötbar nach MIL-STD-750, Meth. 2026 Isolated voltage from case to lead over 2500 volts Betriebstemperaturbereich -55...+150°C Abm.: B:30,3mm / H: 20,3mm / T:4,8mm ( siehe auch weitere Bilder ) Bohrung: 4mm / RoHs: Ja Lötpins: RM: 10,2--7,7--7,7mm / Belegung: +/ac/ac/-

Gleichrichter bis 2,3A 500VAC ac/+/ac/- Print B500C2300-1500B Ersetzt auch B250C1500-1000B Typisches Ersatzteil auf Platinen aller Art Netzgleichrichtung, Brückengleichrichter Montage freistehend oder auf Kühlkörper Printversion für den Einsatz auf Leiterplatten Repetitive peak forward current - Periodischer Spitzenstrom IFRM 10A  Brückengleichrichter B500C2300-1500B ersetzt auch andere Modelle mit selber Ausführung z.B. Fagor FBI1, 5J5S2-4, B250C1500B u.a.  Spannung max AC = 500V = VRMS 50/60Hz  Periodische Spitzensperrspannung VRRM= 1000V Belastbarkeit 1,5A ohne Kühlung / 2,3A gekühlt mit Kühlblech 300 cm2 Durchlass-Spannung VF <1,1V bei IF 1,5A Temperatu-Einsatzbereich -50...+150°C  Lötpins Abstand identisch: ac/+/ac/-   RM: 5mm - 5mm - 5mm Abmessungen: B: 20mm H: 11mm T: 3,5mm ( siehe auch weitere Bilder Zeichnung )

Gleichrichter bis 40V 2,2A (3,7A gekühlt.) Brückengleichrichter typisches Ersatzteil  Belastbarkeit 3,7A gekühlt / 2,2A ungekühlt Spannung AC=40V bzw. VRRM=70/80V Periodische Spitzensperrspannung 80 V (pro Diode) Ersetzt z.B. Fagor FBI3.7B1M1  u.a. Abm: B: 25mm H: 15mm T: 3,5mm Diotec = B40C3200-2200A  Abm: B: 32mm H: 16mm T: 5,6mm Siehe auch weitere Bilder Zeichnung  Lötpins Abstand identisch: +/ac/ac/- RM: 10mm - 7,5mm - 7,5mm siehe auch weitere Bilder

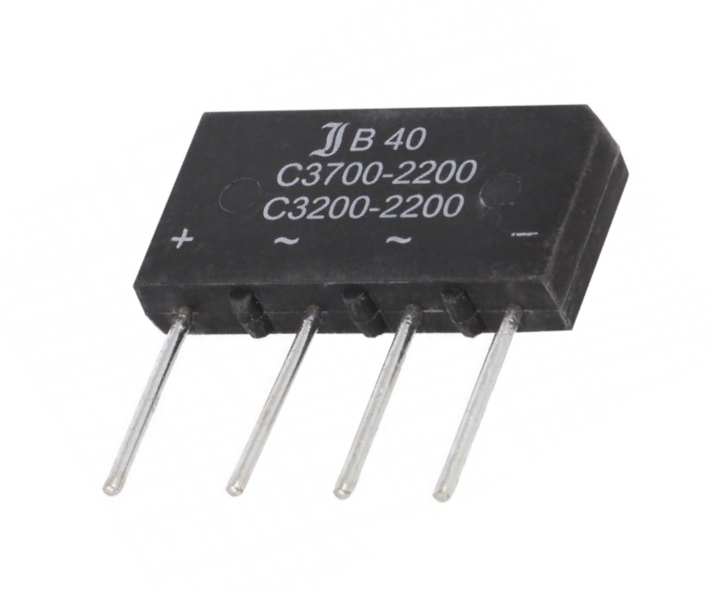

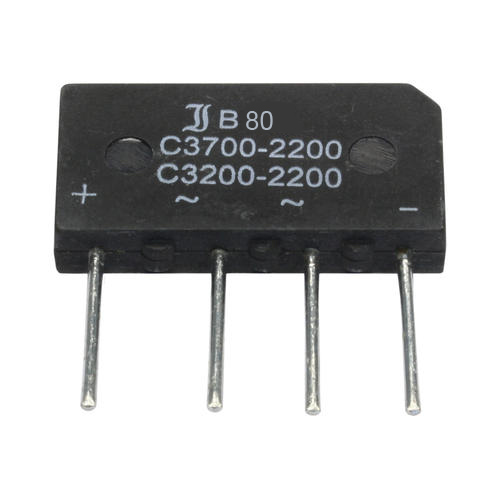

Gleichrichter bis 3,7A 80VAC +/ac/ac/- Print B80C3700 Typisches Ersatzteil auf Platinen aller Art Netzgleichrichtung, Brückengleichrichter Montage freistehend oder auf Kühlkörper Printversion für den Einsatz auf Leiterplatten Repetitive peak forward current - Periodischer Spitzenstrom IFRM 30A Brückengleichrichter B80C3700-2200 ersetzt auch viele andere Modelle mit selber Ausführung z.B. Fagor FBI3, 7D1M1 u.a.  Spannung max AC = 80V = VRMS 50/60Hz  Periodische Spitzensperrspannung VRRM= 160V Belastbarkeit 3,7A gekühlt / 2,2A ungekühlt Durchlass-Spannung VF <1,0V bei IF 3A Lötpins Abstand identisch: +/ac/ac/- RM: 10mm - 7,5mm - 7,5mm Abmessungen: B: 32mm H: 17mm T: 5,6mm ( siehe auch weitere Bilder Zeichnung )

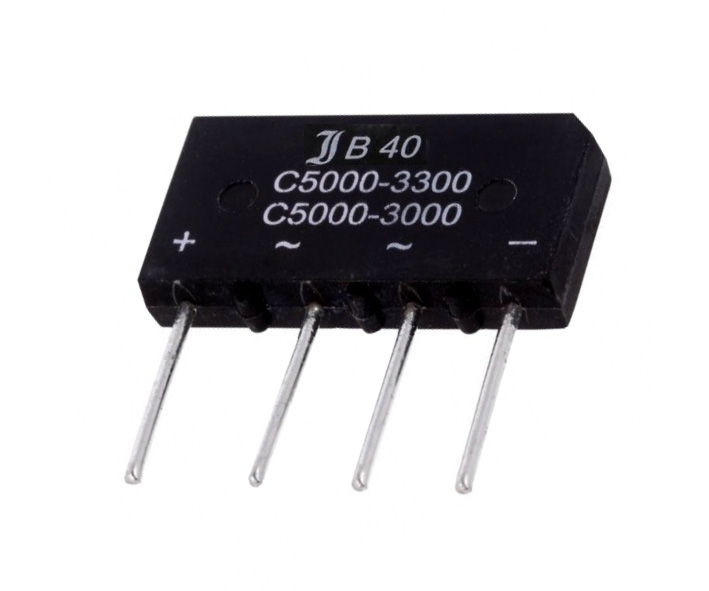

Gleichrichter bis 5A 40VAC +/ac/ac/- Printversion RM10-RM7,5  Typisches Ersatzteil auf Platinen aller Art Netzgleichrichtung, Brückengleichrichter  Montage freistehend oder auf Kühlkörper Printversion für den Einsatz auf Leiterplatten Repetitive peak forward current - Periodischer Spitzenstrom IFRM 30A Brückengleichrichter B40C5000-3300A ersetzt auch viele andere Modelle mit selber Ausführung  z.B. Fagor ua. Spannung max AC = 40V = VRMS für 50/60Hz  Periodische Spitzensperrspannung VRRM=80V Belastbarkeit 5,0A gekühlt / 3,3A ungekühlt Durchlass-Spannung VF <1,0V bei IF 3,3A Belastbarkeit bis 5,0A gekühlt / 3,3A ungekühlt Lötpins Abstand identisch: +/ac/ac/- RM: 10mm - 7,5mm - 7,5mm Abmessungen: B: 32mm H: 17mm T: 5,6mm ( siehe auch weitere Bilder Zeichnung )  Lötpins Abstand identisch: +/ac/ac/- RM: 10mm - 7,5mm - 7,5mm   Typischer Einsatz bei Platinen mit 12VAC, 15VAC, 18VAC, 22VAC, 24VAC Trafos

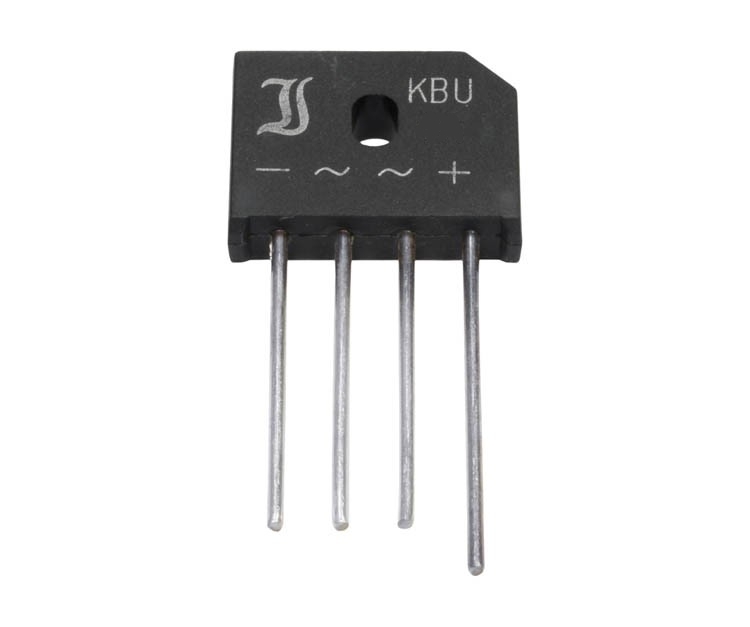

Univ. Gleichrichter bis 8A ersetzt u.a. KBU806G KBU8K KBU4 Spannung Input bis 560Vac Vrrm: 800V  Belastbarkeit Leistung bis 8A Abm.: B:23,5mm / H: 17,8mm (19,3mm) / T:7,1mm Bohrung: 4mm  / RoHs: Ja Lötpins: RM: 5,08-5,08-5,08mm Belegung: -/ac/ac/+

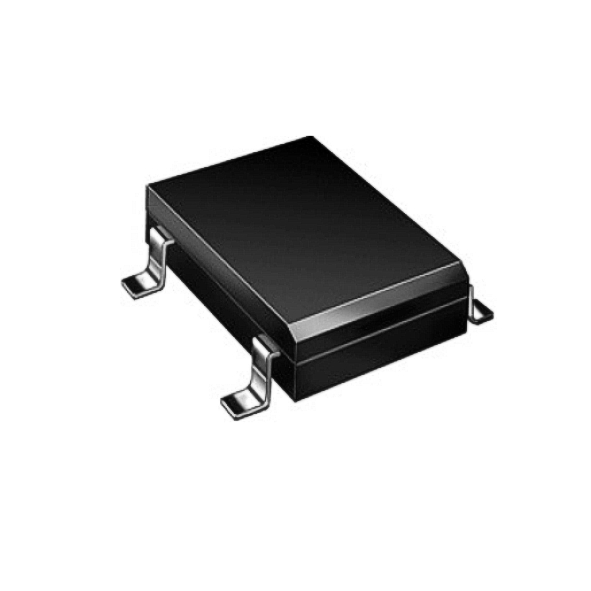

SMD Gleichrichter bis 1A 380V RM: 5,08mm Typisches Ersatzteil auf Platinen aller Art Einsatz bis 380V 1A = 1000mA URMS = 380V = Max. RMS Voltage Einsatz bis 380VAC URRM = 800V = Max. Peak Recurrent Reverse Voltage UF = 1,1V = Max. Forward Voltage  IF(AV) = 1,0A = Max. Average Forward Rectified Current IR = 10uA = Max. Reverse Current Der Kunststoff erfüllt UL94V-0 Betriebstemperaturbereich -50...+150°C Abmessungen: B: 8,5mm T: 6,5mm H:3,3mm ( siehe auch weitere Bilder )  RM: 5,08 Pad-Breite: 1,14mm
