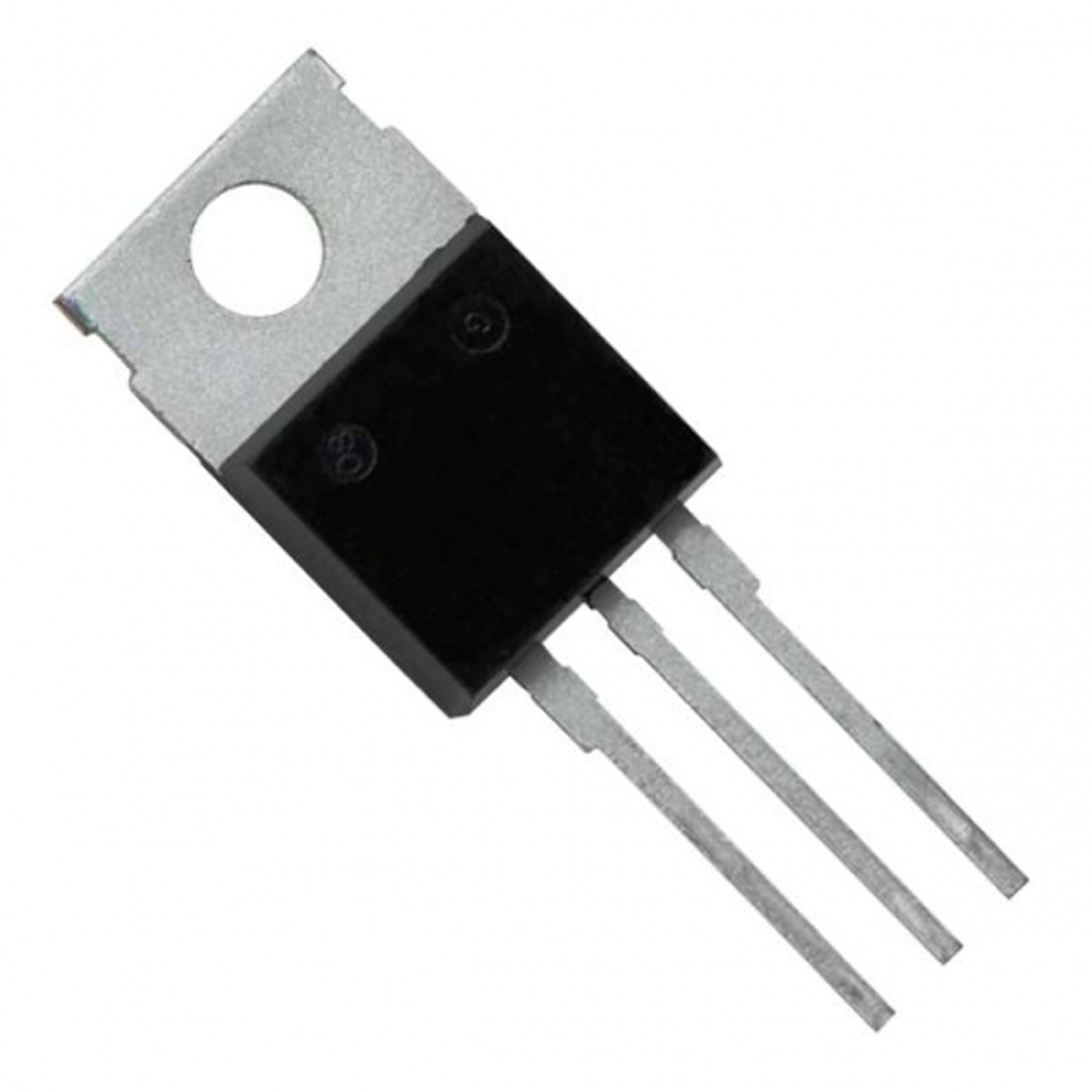

Universal Triac 8A für allgemeine Steuerungsaufgaben, Reparatur von Schaltungen, Dimmer, Motorsteuerungen Laderegler, Experimente usw.  Ersetzt somit auch BT137-400 / BT138-500 / TAG224-400 ..... u.v.w.m Technische Daten:  Spannungseinsatz V(DRM) bis max. 400V Belastbarkeit Strom IT(rms) max. bis 8A   Strm Gate I (GT) max.= <50mA ( 3-50mA ) V(GT) Max. (2,5V) I(H) Max.(A) Holding Current = 50mA I(D) Max. (A) Leakage Current = 1.5mA Package = TO220  3-ter Pin mitte kurz  BBC Brown Boveri Triac Universaltyp ersetzt viele Typen in Bereich bis 8A bei Ig bis 50mA Ersetzt somit vergleichbar mit BT137-400 + BT138-400 + TAG224-400 Weitere Infos und Pinlayout siehe auch weitere Bilder !  ** solange Vorrat reicht !

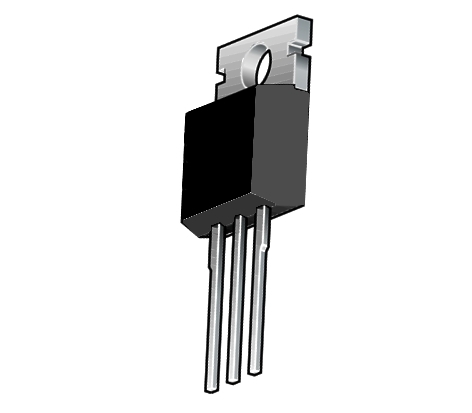

TRIAC BTA06-600CW TO220 Gehäuse isoliert ** solange Vorrat reicht !

BTA 06-600 T  Triac TO220 Gehäuse isoliert ** solange Vorrat reicht !

BTA12-600BRG Triac TO220 Isol bis 600V 6A Ig 50mA

TRIAC BTA16-600 BRG Triac TO220 isol. 600V 16A Ig 50mA Typischer Einsatz Steuerungsplatine von Waschmaschinen, Solartechnik, Laderegler, Heizungsteuerungen, Motorsteuerungen usw.

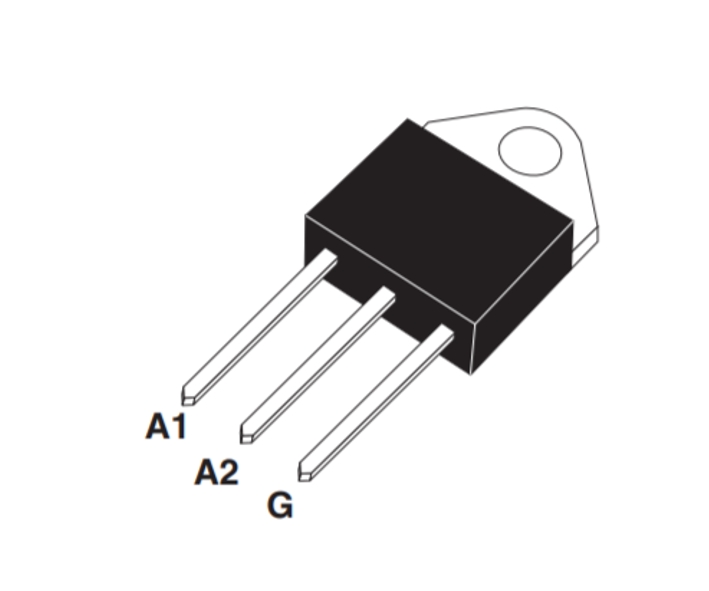

BTA26-700 TRIAC bis 25A 700V 35mA TOP3 Gehäuse.  Typischer Einsatz Steuerungsplatine von Waschmaschinen, Solar-Thermie, Heizungsteuerungen, Motorsteuerungen usw.  rsetzt in den meisten Fällen auch BTA25 Serie

BTA40-600 TRIAC bis 40A 600V   Hochstrom Triac  Belatbarkeit max 40A Vdrm 600V / Vrrm = 800V Ig Gatestrom max 50mA z.B.VD = 12V = RL 33ohm Igt1 = 50ma max 100mA  Typischer Einsatz Steuerungsplatine, Heizungsteuerungen, Motorsteuerungen, Lichsteuergeräte, Magnetschalter Ersetzt in den meisten Fällen auch BTA25 Serie

Q4006L4 Triac TO220 isoliert 400V 6A Ig = 25mA Universal  Bezeichnung: Q4006L4 = Q40 = 400V / 06 = 6A / L: TO220 Isolated / T = Triggerdiode = Diac 33-43V Kennung z.B. L4 =  4 = 25mA / 5 = 50mA / Sensitiv Serie = 6 = 5mA / 8 = 10mA  Pinlayout siehe auch weitere Bilder !  Bezeichnung ohne T = ohne Triggerdiode = ohne Diac  Gate Turn-On Voltage (Vgt): 2.5V Peak Off-State Voltage(Vdrm): 400V On-State Current (It): 6.0A Gate Current (Igt): 25mA ( 0,025A ) Universal Typical Voltage Change over Time (dV/dT): 175V/µs The L-package has an isolation rating of 2500VRMS

Q4008L Triac TO220 isoliert 400V 8A Ig = 50mA Universal  Bezeichnung: Q4008L = Q40 = 400V / 08 = 8A / L: TO220 Isolated / T = Triggerdiode = Diac 33-43V Pinlayout siehe auch weitere Bilder !  Bezeichnung ohne T = ohne Triggerdiode = ohne Diac  Gate Turn-On Voltage (Vgt): 2.5V Peak Off-State Voltage(Vdrm): 400V On-State Current (It): 8.0A Gate Current (Igt): 50mA ( 0,050A ) Universal Typical Voltage Change over Time (dV/dT): 175V/µs The L-package has an isolation rating of 2500VRMS

Q4010LT Triac TO220 bis 400V 10A Ig Universal  Bezeichnung: Q4010LT = Q40 = 400V / 10 = 10A / L: TO220 Isolated / T = Triggerdiode = Diac 33-43V Pinlayout siehe auch weitere Bilder !  Bezeichnung mit T = mit Triggerdiode = Diac  Gate Turn-On Voltage (Vgt): 2.5V Peak Off-State Voltage(Vdrm): 400V On-State Current (It): 10.0A Gate Current (Igt):  Universal Typical Voltage Change over Time (dV/dT): 175V/µs The L-package has an isolation rating of 2500VRMS

Q4015LT Triac TO220 bis 400V 15A Ig mit Diac Q4015LT Triac TO220 bis 400V 15A Ig Universal mit Diac = Triggerdiode Bezeichnung: Q4015LT = Q40 = 400V / 15 = 15A / L: TO220 Isolated / T = Triggerdiode = Diac 33-43V Pinlayout siehe auch weitere Bilder !  Bezeichnung mit T = mit Triggerdiode = Diac Gate Turn-On Voltage (Vgt): 2.5V Peak Off-State Voltage(Vdrm): 400V On-State Current (It): 15A Gate Current (Igt): ?? Universal Typical Voltage Change over Time (dV/dT): 175V/µs The L-package has an isolation rating of 2500VRMS

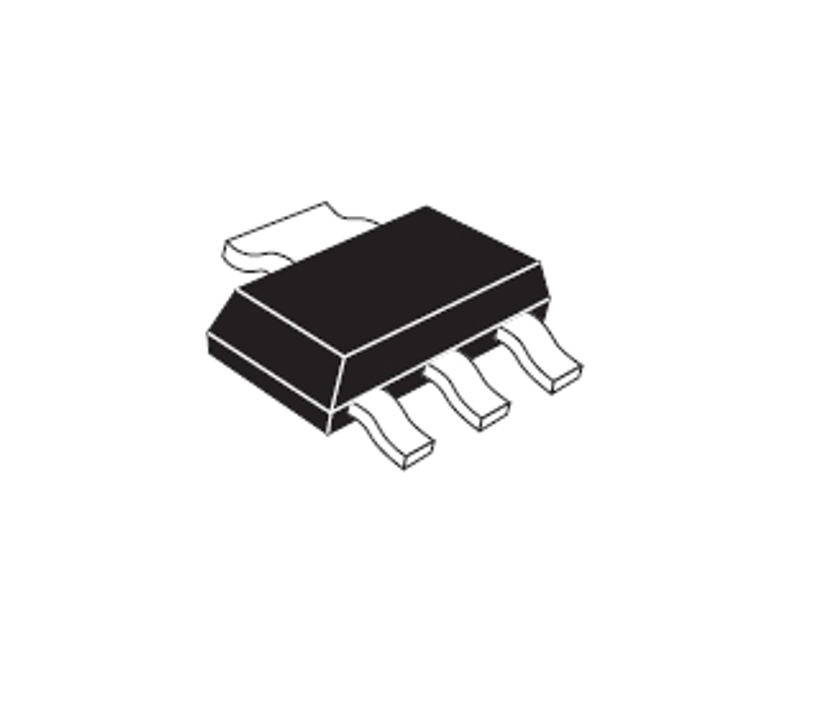

Universal SMD Triac bis 1A 600V ersetzt viele Typen div. Hersteller. Somit ideal für die Reparatur von Steuerungsplatinen aller Art Ersetzt u.a. von den technischen Werten her bedingt auch Z3M / Z3M149 / Z0103MN / Z9M

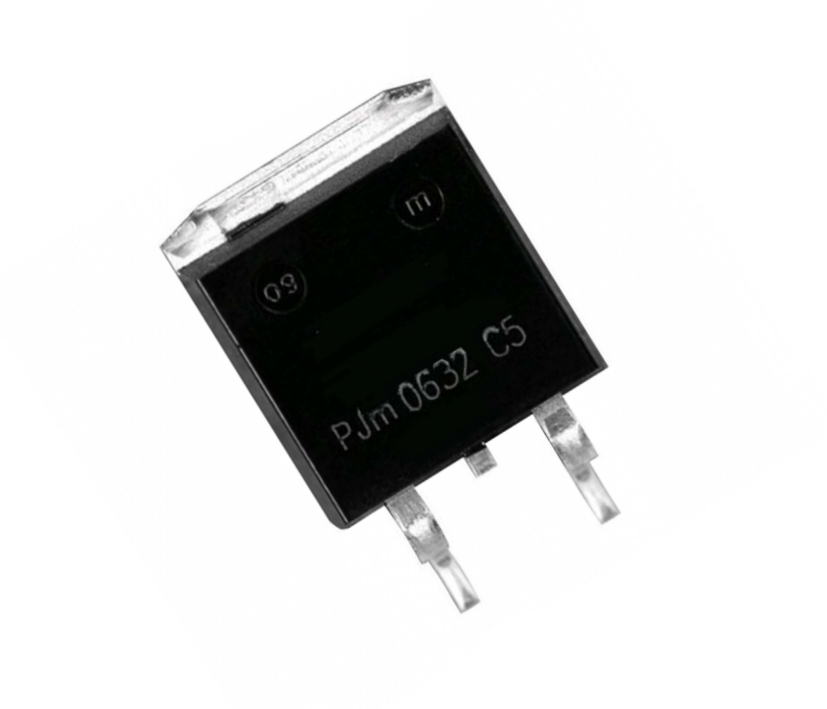

Universal SMD Triac bis 8A 800V ersetzt viele Typen div. Hersteller. Somit ideal für die Reparatur von Steuerungsplatinen aller Art Ersetzt u.a. von den technischen Werten her bedingt auch T435-xxB und 137S6E ( DPACK SOT428 ) , BT137B ( D2Pack = SOT404 ) u.v.w.m. Oft ist genügend Platz auf der Platine um diesen SOT404 ( D2Pack ) SMD Ersatztyp ein zu setzen. Bitte beachten weitere Bilder Abmessungen DPACK / D2PACK Gehäuse ! Technische Daten: UNIVERSAL TRIAC im D2PAK SMD-Gehäuse   Betreibbar bis 800V AC ( VDRM / VRRM ) Repetitive peak offstate voltage Belastbarkeit Strom max. 8.0A ( IT RMS ) RMS on-state current IR rms Range 0...8A ITSM = Peak Forward Surge Current 65A Gatestrom max 35mA = IGT = Max. Gate Trigger Current 35mA IGT Range: 5...35mA Gate trigger current ( VD 12V ) IH holding current min 5mA....max 20mA VT on-state voltage = typisch 1,35V max 1,65V Gatespitzenleistung Pgm: max 5W  ( peak gate power ) max Junction Temperatur +125°C  Gehäusetyp: D2PACK  ( SOT404 ) = B: 10,0mm x L: 15,3mm  mit Pins ( Pin RM 5,05mm ) Anschlussart: SMD Oberflächenmontage Pinlayout und Abmessungen siehe auch weitere Bilder  Achtung die Gehäuse Abmessungen zwischen D2PACK ( SOT404 ) und DPACK ( SOT428 / TO252 ) sind unterschiedlich !

TIC216 M   Triac TO220  6A/600V  Igt:<10mA / Ih:30mA

TIC226D Triac  Spannung: 400V Strom: 6A Igt:10/Ih:30mA ** solange Vorrat reicht !

Triac TIC226N Spannung bis: 800V Strom bis: 8A Igt:<50/Ih:60mA ** solange Vorrat reicht !

TIC236D Triac Spannung: 400V Strom: 12A  Igt:<50/Ih:50mA ** solange Vorrat reicht !

TIC246M Triac Spannung: 600V Strom: 16A Igt:<50/Ih:50mA

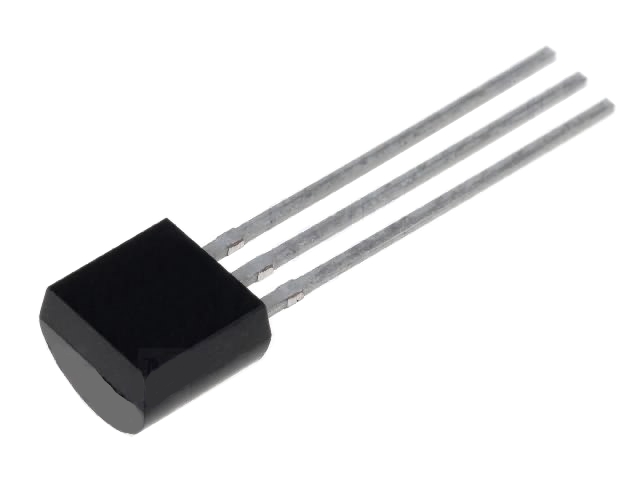

L201E3  TO92 Triac 200V Strom max 1A = 1000mA Igate 3mA Hochemfindliches Triac ( Sensitive Triacs ) im TO92 Gehäuse  bi-directional solid state switch Gate Sensitivity nur 3ma  Durchlassstrom Effektivstrom IT = ( rms ): 1A ( 1000mA )  Period. Vorwärts-Spitzensperrspannung, Vdrm: 200V Anschlüsse siehe weitere Bilder

TXC10H60  Triac TO220  4A 600V Ig 25mA ohne Diac  Ig = 25mA Universal  Pinlayout siehe auch weitere Bilder !  V (DRM) Max. Rep.Pk.Off Volt.= 600V I (T(RMS)) Max. On-State Cur.= 4.0A @Temp. (Test Condintion)= 90°C I (TSM) Max. = 40A I (GT) Max. = 25mA V (GT) Max. = 2.0V I (H) Max. Holding Current = 25mA I (D) Max. Leakage Current = 400uA @Temp. (Test Condition) = 115°C V (T) Max. = 3.5V @ I (T)(Test Condition) = 12A
