12Volt Z-Diode 12V Zenerdiode mit 0,5Watt Leistung DO35 Serien  Typen BZX83V12 / 1N759A  / BZX55C12

160A Diode SSi K38-40 Schraubdiode 160A 255A 700V Diode Metall M12 Anode am Gewinde Anode am Gewinde  ( Siehe auch weitere Bilder ! )  Anode am Schraubgewinde / Katode am Ringschuh  Einsatz bis V rrm = 700V ( Repetive Reverse Voltage ) If (rms) = 160A Dauerstrom Ifrm 250A Stoßstrom-Grenzwert nicht periodisch Ifsm 4000A Surge non Repetitive Forward Current 10ms Betriebstemperatur max. +185 °C  Gewindemontage Gewinde = Feingewinde M12  Schlüsselweite SW27  Kabellänge 100mm Kabel-Durchmesser 5,5mm Ringkabelschuh 16,7mm Loch: 8,3mm V-RRM = 700V I-FAV = 160A I-FRMS = 255A I-FSM 4000A ( 10ms 25°C ) TJ max = 180° Einsatz Schweissgeräte, Gleichrichterbrücken, Ladegeräte, Netzteile, Hochleistungsregler,  Gabelstappler, Maschinen, DC und AC Motoren, High Frequency Choppers usw.

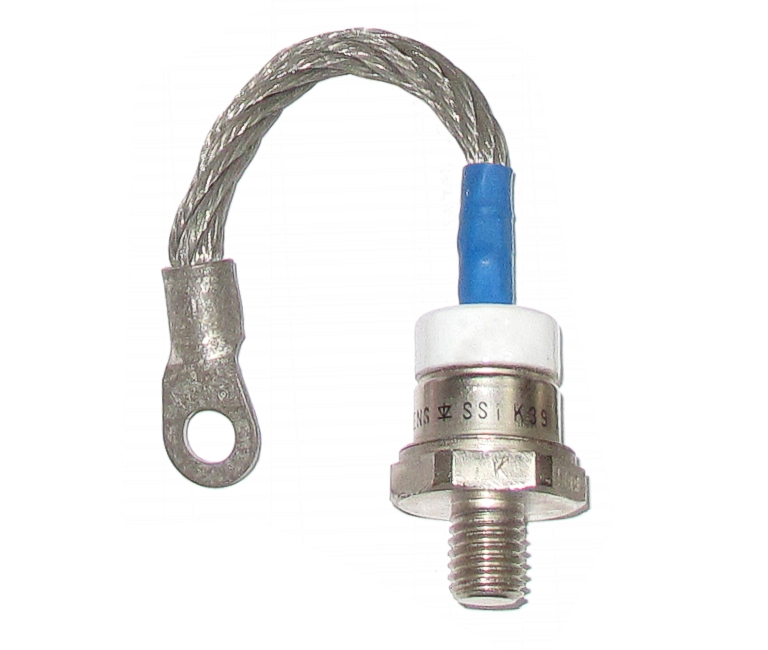

160A Diode SSi K39-40 Schraubdiode 160A 255A 700V Diode Metall M12 Kathode am Gewinde Kathode am Gewinde  ( Siehe auch weitere Bilder !! )  Kathode am Schraubgewinde / Anode am Ringschuh  Kathodenanschlussbolzen Einsatz bis V rrm = 700V ( Repetive Reverse Voltage ) If (rms) = 160A Dauerstrom Ifrm 250A Stoßstrom-Grenzwert nicht periodisch Ifsm 4000A Surge non Repetitive Forward Current 10ms Betriebstemperatur max. +185 °C  Gewindemontage Gewinde = Feingewinde M12  Schlüsselweite SW27  Kabellänge 100mm Kabel-Durchmesser 5,5mm Ringkabelschuh 16,7mm Loch: 8,3mm V-RRM = 700V I-FAV = 160A I-FRMS = 255A I-FSM 4000A ( 10ms 25°C ) TJ max = 180° Einsatz Schweissgeräte, Gleichrichterbrücken, Ladegeräte, Netzteile, Hochleistungsregler,  Gabelstappler, Maschinen, DC und AC Motoren, High Frequency Choppers usw.

Z-Diode 0,5W 16V DO35 or 1N3523

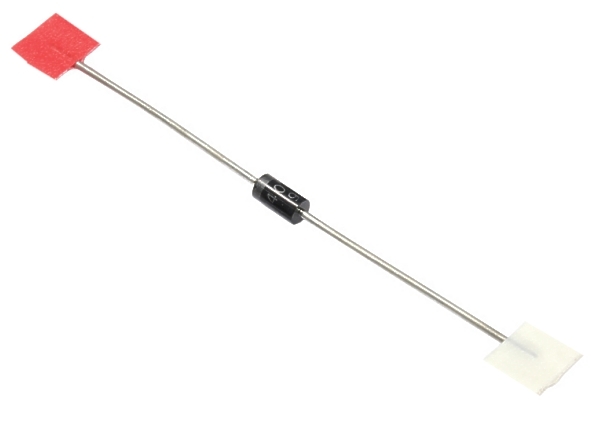

1N4005 Universal Diode bis 600V 1A Gehäuse DO41 Gleichrichterdiode 1N4005 ersetzt auch 1N4001, 1N4002, 1N4003, 1N4004

1N4006 Universal Diode bis 800V 1A Gehäuse DO41 1N4006 ersetzt auch 1N4001, 1N4002, 1N4003, 1N4004, 1N4005,

1N4007 Universal Diode bis 1000V 1A Gehäuse DO41  1N4007 ersetzt auch 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006Typischer Einsatz als : Gleichrichter, Sperrdiode, Schutzdiode, Strompfad, Universaldiode, Freilaufdiode usw.

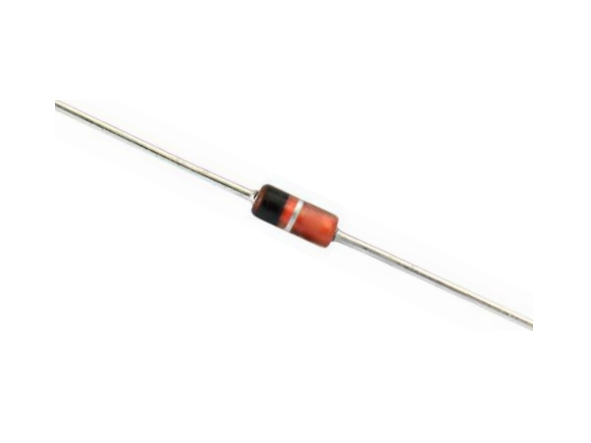

1N4148 Schnelle Universaldiode nur 4/8ns Small Signal Fast Switching Diodes Forward voltage 0,70V  Reverse voltage 75V Peak 100V Strom IF bis 300mA / Peak 500mA Ifrm Reverse recovery time 4ns / 8ns  Kapazität 4pf  DO35 Gehäuse 3,1...3,9mm Länge  Durchmesser 1,7mm Gehäuse: DO35 bedrahtet

1N4151 Schnelle Universaldiode nur 4ns Small Signal Fast Switching Diodes Gleichrichter Sperrdiode Freilaufdiode Forward voltage 0,88V  Reverse voltage 50V Peak 75V Strom IF bis 300mA / Peak 500mA Ifrm Reverse recovery time 4ns  Kapazität 2pf  DO35 Gehäuse 3,1...3,9mm Länge  Durchmesser 1,7mm Gehäuse: DO35 bedrahtet

1N4154 Schnelle Universaldiode nur 4ns Small Signal Fast Switching Diodes Forward voltage 0,88V  Reverse voltage 25V Peak 35V Strom IF bis 300mA / Peak 500mA Ifrm Reverse recovery time 4ns  Kapazität 4pf  DO35 Gehäuse 3,1...3,9mm Länge  Durchmesser 1,7mm Gehäuse: DO35 bedrahtet

1N4448 Schnelle Universaldiode nur 4ns Small Signal Fast Switching Diodes Forward voltage 0,72V bei 5mA 1,0V bei 10-100mA Reverse voltage 75V Peak 100V Strom IF bis 300mA / Peak 500mA Ifrm Reverse recovery time 4ns  Kapazität 4pf  DO35 Gehäuse 3,1...3,9mm Länge  Durchmesser 1,7mm Gehäuse: DO35 bedrahtet

1N5401 Diode bis 100V 3A Silizium Universal Diode Gleichrichterdiode Freilaufdiode VRRM = 100V IFaV = 3A = bis 3000mA VF max = 1,2V bei Imax 3A IR = <5uA Gehäuse: DO-201 Draht ca. 1,27mm Temperatureinsatzbereich: -50°C ..... 175°C

1N5404 Diode bis 400V 3A Silizium Universal Diode Gleichrichterdiode VRRM = 400V IFaV = 3A = bis 3000mA VF max = 1,2V bei Imax 3A IR = <5uA Gehäuse: DO-201 Draht ca. 1,27mm Temperatureinsatzbereich: -50°C ..... 175°C

1N5408 Diode bis 1000V 3A Silizium Universal Diode Gleichrichterdiode Freilaufdiode Sperrdiode Strompfad usw.  VRRM = 1000V IFaV = 3A = bis 3000mA VF max = 1,2V bei Imax 3A IR = <5uA Gehäuse: DO-201 Draht ca. 1,27mm Temperatureinsatzbereich: -50°C ..... 175°C

1N5819 Schottky Diode Einsatz bis 40V 1A Norm.Bauf. DO41 Durchlassspannung 0,34V

24Volt Z-Diode 24V Zenerdiode mit 0,5Watt Leistung DO35 Serien  Typen BZX83V24 / BZX55C24

52Volt Z-Diode 52V Zenerdiode mit 0,5Watt Leistung DO35 Serien  Typen BZX83V52 / BZX55C52

BA159 Diode bis 1000V 1A DO41  Diode schnelle Gleichrichterdiode  Working Peak Reverse Voltage bis 1000V  RMS Reverse Voltage = 700V  Belastbarkeit bis 1A = 1000mA ( Average Rectified Output Current )  IFSM Peak = 30A Peak Forward Surge Current 8.3ms Reverse Recovery Time = 500ns  Temperatureinsatzbereich -65....+125 °C

180A Diode Hochleistungs Diode Trenndioden bzw. Diodenkoppler für 2 Batterien. Universell verwendbar. Gleichrichterdiode Typischer Einsatz z.B. als Strompfad für die Akkutechnik, Solarakkus, Bleiakkus, als KFZ Trenndiode oder auch Gleichrichteranwendungen wie im Schweißgeräte, Hochstrom-Ladegeräte, Industriesteuerungen, Gabelstapler, USV, Hochstromtechnik allgemein etc.  Zum Laden von zwei Batterien durch eine Lichtmaschine, oder durch Ladegeräte mit Konstantspannungsausgang werden Batterie Ladestromverteiler eingesetzt. Hierbei werden die parallelgeschalteten Batterien elektrisch voneinander getrennt. Es gibt keine Beeinflussung der Batterien gegeneinander, und ein gegenseitiges Entladen wird verhindert. Zum Laden zweier Batterien / Batteriebänke mit -gleicher- Nennspannung (entweder 6V / 12V / 24V / 36V / 48V). Die Batterien / Batteriebänke werden isoliert und ein unerwünschter Ausgleichsstromes zwischen den Batterie wird verhindert.Typischer Anwendungsbereich 6V / 12V / 24V / 36V / 48V Systemspannung für : KFZ - LKW - Bus - Traktor - Oldtimer usw. z.B. als Trenndiode fü Akkus  allgemein Kraftfahrzeugbereich Solaranwendungen Bootsbereich Hochstrom-Netzteilen, Car-Hifi usw. Universell verwendbar   Technische Daten Maximaler Dauerstrom : je 91A je Diode ( 2x 91A ) somit bei Parallelschaltung bis 182A  2-fach Diode Daten je Diode 1200V = URRM = Max. Peak Recurrent Reverse Voltage ( Betreibbar bis max 1200V Spannung )  1,87V Typisch 2,13V = UF = Max. Forward Voltage 91A = IF(AV) = Max. Average Forward Current ( Dauerstrom je Diode bis 70° ) 120A = IFRMS = Max. Peak Forward Surge Current ( kurzfristiger Stoßstrom 150°C )  900A IFSM = Peak Forward Surge Current ( kurzfristiger Stoßstrom ) 3000uA = 3mA IR = Max. Reverse Current, 40ns trr = Typ. Reverse Recovery Time ( Geschwindigkeit )  Fast Recovery Epitaxial Diode  Niedriges Irm reduziert die Verlustleistung in der Diode Gehäusetyp: Miniblockl verschraubbar SOT227B Gehäuse vollisoliert mit Befestigungslaschen Kühlfläche potentialfrei  Isolierspannung 2500VAC Kontakte Gewinde eingelassen für die M4 Schraube (anbei) Ideal für Kabelschuhe in Farbe Gelb ( Ringgabel oder U-Gabelschuh )  Temperatureinsatzbereich: -40°...+125°C Abmessungen: ( siehe auch Zeichnung ) Länge mit Befestigungslaschem: 38,2mm Breite: 25,5mm / Bauhöhe : 12,2mm   Zusatzinfo = weitere Leistungsklassen und Ausführungen erhältlich : Bst Nr 9-640-00351 = 182A  = 2xDioden je bis  91A 1200V UF1,87V  Bst Nr 9-640-00350 = 192A  = 2xDioden je bis  96A   600V UF1,25V Bst Nr 9-640-00352 = 246A  = 2xDioden je bis 123A  200V UF0,95V Bst-Nr 9-541-11010 = K-A-K = 2x 70A Batterie Trenndiode Bst-Nr 9-541-11020 = K-K-A = 2x 80A Batterie Trenndiode mit Compensation Bst-Nr 9-541-11040 = K-A-K = 2x 90A Batterie Trenndiode Bst-Nr 9-541-11050 = K-A-K = 2x160A Batterie Trenndiode Bst-Nr 9-541-11060 = K-A-K = 2x200A Batterie Trenndiode Bst-Nr 9-541-11005 = A-K-A = 2x 40A Batterie Trenndiode Bst-Nr 9-541-11000 = A-K-A = 2x 80A Batterie Trenndiode Bst Nr 9-640-00350 = A-K / A-K = 2x 96A Batterie Trenndiode ( 2 Einzeldioden zur freien Verschaltung )    INFO: K-K-A steht für Kathode - Kathode - Anode ( interne Verschaltungsart = Pfeilrichtung der Dioden ) INFO: K-K-A = Einsatz meist Lichtmaschiene oder Ladegerät zum Eingang an Akku bzw. Batterie  INFO: K-A-K = Einsatz meist Lichtmaschiene oder Ladegerät zum Eingang für zwei Akkus bzw. Batterien   INFO: A-K-A steht für Anode - Kathode - Anode ( interne Verschaltungsart = Dioden Pfeilrichtung )  INFO: A-K-A = Einsatz meist Akku bzw. Batterie Ausgang zum Verbraucher

200A Diode Hochleistungs Diode Trenndioden bzw. Diodenkoppler für 2 Batterien. Universell verwendbar. Gleichrichterdiode Typischer Einsatz z.B. als Strompfad für die Akkutechnik, Solarakkus, Bleiakkus, als KFZ Trenndiode oder auch Gleichrichteranwendungen wie im Schweißgeräte, Hochstrom-Ladegeräte, Industriesteuerungen, Gabelstapler, DC-USV Hochstromtechnik allgemein etc.  Zum Laden von zwei Batterien durch eine Lichtmaschine, oder durch Ladegeräte mit Konstantspannungsausgang werden Batterie Ladestromverteiler eingesetzt. Hierbei werden die parallelgeschalteten Batterien elektrisch voneinander getrennt. Es gibt keine Beeinflussung der Batterien gegeneinander, und ein gegenseitiges Entladen wird verhindert. Zum Laden zweier Batterien / Batteriebänke mit -gleicher- Nennspannung (entweder 6V / 12V / 24V / 36V / 48V). Die Batterien / Batteriebänke werden isoliert und ein unerwünschter Ausgleichsstromes zwischen den Batterie wird verhindert.Typischer Anwendungsbereich 6V / 12V / 24V / 36V / 48V Systemspannung für : KFZ - LKW - Bus - Traktor - Oldtimer usw. z.B. als Trenndiode fü Akkus  allgemein Kraftfahrzeugbereich Solaranwendungen Bootsbereich Hochstrom-Netzteilen, Car-Hifi usw. Universell verwendbar   Technische Daten Maximaler Dauerstrom : je 96A je Diode ( 2x 96A ) somit bei parallelschaltung bis 192A  2-fach Diode Daten je Diode 600V = URRM = Max. Peak Recurrent Reverse Voltage ( Betreibbar bis max 600V Spannung )  1,17...1,25V = UF = Max. Forward Voltage 96A = IF(AV) = Max. Average Forward Current ( Dauerstrom je Diode siehe auch weitere Bilder Datenblatt ) 1200A IFSM = Peak Forward Surge Current ( kurzfristiger Stoßstrom ) 3000uA IR = Max. Reverse Current, 35ns trr = Typ. Reverse Recovery Time ( Geschwindigkeit )  Fast Recovery Epitaxial Diode  Niedriges Irm reduziert die Verlustleistung in der Diode Gehäusetyp: Miniblockl verschraubbar SOT227B Gehäuse vollisoliert mit Befestigungslaschen Kühlfläche potentialfrei  Isolierspannung 3000V Kontakte Gewinde eingelassen für die M4 Schraube (anbei) Ideal für Kabelschuhe in Farbe Gelb ( Ringgabel oder U-Gabel )  Temperatureinsatzbereich: -40°...+125°C Abmessungen: ( siehe auch Zeichnung ) Länge mit Befestigungslaschem: 38,2mm Breite: 25,5mm / Bauhöhe : 12,2mm   Zusatzinfo = weitere Leistungsklassen und Ausführungen erhältlich : Bst Nr 9-640-00351 = 182A  = 2xDioden je bis  91A 1200V UF1,87V  Bst Nr 9-640-00350 = 192A  = 2xDioden je bis  96A   600V UF1,25V Bst Nr 9-640-00352 = 246A  = 2xDioden je bis 123A  200V UF0,95V Bst-Nr 9-541-11010 = K-A-K = 2x 70A Batterie Trenndiode Bst-Nr 9-541-11020 = K-K-A = 2x 80A Batterie Trenndiode mit Compensation Bst-Nr 9-541-11040 = K-A-K = 2x 90A Batterie Trenndiode Bst-Nr 9-541-11050 = K-A-K = 2x160A Batterie Trenndiode Bst-Nr 9-541-11060 = K-A-K = 2x200A Batterie Trenndiode Bst-Nr 9-541-11005 = A-K-A = 2x 40A Batterie Trenndiode Bst-Nr 9-541-11000 = A-K-A = 2x 80A Batterie Trenndiode Bst Nr 9-640-00350 = A-K / A-K = 2x 96A Batterie Trenndiode ( 2 Einzeldioden zur freien Verschaltung )    INFO: K-K-A steht für Kathode - Kathode - Anode ( interne Verschaltungsart = Pfeilrichtung der Dioden ) INFO: K-K-A = Einsatz meist Lichtmaschiene oder Ladegerät zum Eingang an Akku bzw. Batterie  INFO: K-A-K = Einsatz meist Lichtmaschiene oder Ladegerät zum Eingang für zwei Akkus bzw. Batterien   INFO: A-K-A steht für Anode - Kathode - Anode ( interne Verschaltungsart = Dioden Pfeilrichtung )  INFO: A-K-A = Einsatz meist Akku bzw. Batterie Ausgang zum Verbraucher

250A Diode Hochleistungs Diode Trenndioden bzw. Diodenkoppler für 2 Batterien. Universell verwendbar. Gleichrichterdiode Typischer Einsatz z.B. als Strompfad für die Akkutechnik, Solarakkus, Bleiakkus, als KFZ Trenndiode oder auch Gleichrichteranwendungen wie im Schweißgeräte, Hochstrom-Ladegeräte, Industriesteuerungen, Gabelstapler, USV, Hochstromtechnik allgemein etc.  Zum Laden von zwei Batterien durch eine Lichtmaschine, oder durch Ladegeräte mit Konstantspannungsausgang werden Batterie Ladestromverteiler eingesetzt. Hierbei werden die parallelgeschalteten Batterien elektrisch voneinander getrennt. Es gibt keine Beeinflussung der Batterien gegeneinander, und ein gegenseitiges Entladen wird verhindert. Zum Laden zweier Batterien / Batteriebänke mit -gleicher- Nennspannung (entweder 6V / 12V / 24V / 36V / 48V). Die Batterien / Batteriebänke werden isoliert und ein unerwünschter Ausgleichsstromes zwischen den Batterie wird verhindert.Typischer Anwendungsbereich 6V / 12V / 24V / 36V / 48V Systemspannung für : KFZ - LKW - Bus - Traktor - Oldtimer usw. z.B. als Trenndiode fü Akkus  allgemein Kraftfahrzeugbereich Solaranwendungen Bootsbereich Hochstrom-Netzteilen, Car-Hifi usw. Universell verwendbar   Technische Daten Maximaler Dauerstrom : je 123A je Diode ( 2x 123A ) somit bei Parallelschaltung bis 246A  2-fach Diode Daten je Diode 200V = URRM = Max. Peak Recurrent Reverse Voltage ( Betreibbar bis max 200V Spannung )  0,89V Typisch 1,10V = UF = Max. Forward Voltage 123A = IF(AV) = Max. Average Forward Current ( Dauerstrom je Diode bis 70° ) 150A = IFRMS = Max. Peak Forward Surge Current ( kurzfristiger Stoßstrom 150°C )  1200A IFSM = Peak Forward Surge Current ( kurzfristiger Stoßstrom ) 1000uA = 1mA IR = Max. Reverse Current, 35ns trr = Typ. Reverse Recovery Time ( Geschwindigkeit )  Fast Recovery Epitaxial Diode  Niedriges Irm reduziert die Verlustleistung in der Diode Gehäusetyp: Miniblockl verschraubbar SOT227B Gehäuse vollisoliert mit Befestigungslaschen Kühlfläche potentialfrei  Isolierspannung 2500V Kontakte Gewinde eingelassen für die M4 Schraube (anbei) Ideal für Kabelschuhe in Farbe Gelb ( Ringgabel oder U-Gabel )  Temperatureinsatzbereich: -40°...+125°C Abmessungen: ( siehe auch Zeichnung ) Länge mit Befestigungslaschem: 38,2mm Breite: 25,5mm / Bauhöhe : 12,2mm   Zusatzinfo = weitere Leistungsklassen und Ausführungen erhältlich : Bst Nr 9-640-00351 = 182A  = 2xDioden je bis  91A 1200V UF1,87V  Bst Nr 9-640-00350 = 192A  = 2xDioden je bis  96A   600V UF1,25V Bst Nr 9-640-00352 = 246A  = 2xDioden je bis 123A  200V UF0,95V Bst-Nr 9-541-11010 = K-K-A = 2x 70A Batterie Trenndiode Bst-Nr 9-541-11020 = K-K-A = 2x 80A Batterie Trenndiode mit Compensation Bst-Nr 9-541-11040 = K-K-A = 2x 90A Batterie Trenndiode Bst-Nr 9-640-00350 = frei beschaltbar = 2x 96A Batterie Trenndiode Bst-Nr 9-541-11050 = K-K-A = 2x160A Batterie Trenndiode Bst-Nr 9-541-11060 = K-K-A = 2x200A Batterie Trenndiode Bst-Nr 9-541-11005 = A-K-A = 2x 40A Batterie Trenndiode Bst-Nr 9-541-11000 = A-K-A = 2x 80A Batterie Trenndiode INFO: K-K-A steht für Kathode - Kathode - Anode ( interne Verschaltungsart ) INFO: K-K-A = Einsatz meist Lichtmaschiene oder Ladegerät zum Eingang an Akku bzw. Batterie INFO: A-K-A steht für Anode - Kathode - Anode ( interne Verschaltungsart INFO: A-K-A = Einsatz meist Akku bzw. Batterie Ausgang zum Verbraucher

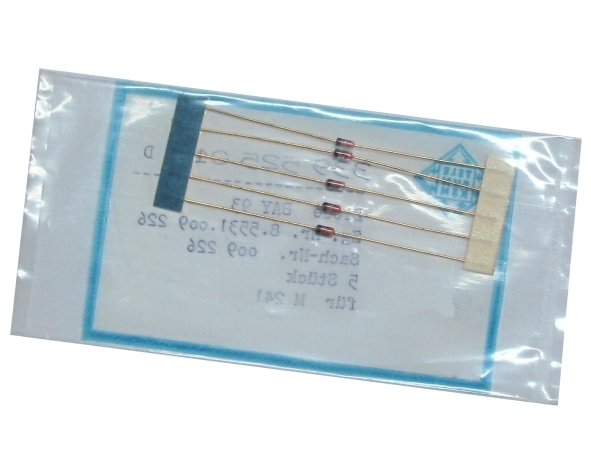

BAY93 Diode 115mA 20V 15ns 500mW DO35 - 5er PACK - Schnelle Diode ideal für Schaltnetzteile, TTL-, CMOS .....  Technologie: Epitaktisch planar Diode 15ns ultra-schnell schaltend Bauform: DO-35 URRM: 25V Spitzen Sperrspannung  UR = Sperrspannung: 20V  IF = Durchlassstrom: 115mA  IFRM Durchlassspitzenstrom 225mA  IFSM = Peak Stossstrom = 2A  UF = Durchlassspannung = 1,0V bei IF 10mA  CD = Diodenkapazität = 5pf  Geschwindigkeit: 15ns

BY127 Universal Diode bis 800V 1,5A DO41 Gehäuse     Forward voltage Durchlaflspannung Tj = 25 IF = 1.5 A VF < 1.3 VSpitzensperrspannung 1250V

BY133 Universal Diode Vrrm: bis 1300V Ifav: bis 1A Vf: <1,3V bei 1A  Gehäuse: DO41

BY254 Universal Gleichrichter Diode bis 3A 800V Nennstrom 3A Periodischer Spitzenstrom 20A Peak Forward voltage/ Durchlassspannung VF = 1,1V bei IF 3A Gehäuse DO201 Geh‰usematerial UL94V-0 klassifiziert

BY255 Universal Gleichrichter Diode bis 3A 1300V Nennstrom 3A Periodischer Spitzenstrom 20A Peak Forward voltage/ Durchlassspannung VF = 1,1V bei IF 3A Gehäuse DO201 Geh‰usematerial UL94V-0 klassifiziert

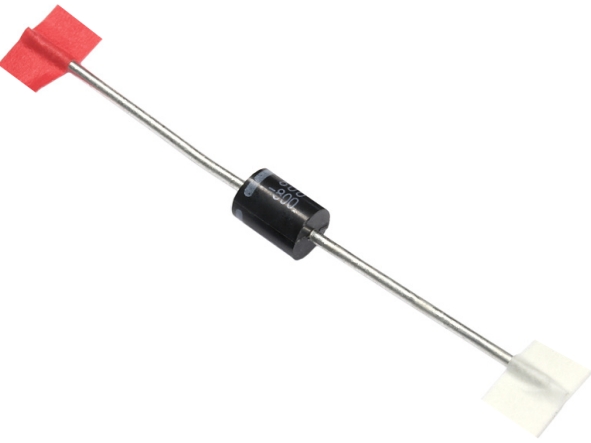

BY299 Univ Diode bis 100V 2A Schnelle Gleichrichterdiode 1usek  Schnelle Silizium-Gleichrichterdioden Gehäuse DO201 Korpusdurchmesser 5,2mm L: ca 7,2..9,6mm  Periodische Spitzensperrspannung 100V  Belastbarkeit 2A Nennstrom  Durchlass-Spannung 1,3V Vf Repetitive peak forward current IFRM 20A  Stoßstrom für eine 50/60 Hz Sinus-Halbwelle 70A  Fast Silicon Rectifier Diodes Sperrverzugszeit 500ns  Durchlassverzugszeit < 1us.  Betriebstemperatur -50 °C - 175 °C

BY297 Univ Diode bis 400V 2A Schnelle Gleichrichterdiode 1usek  Schnelle Silizium-Gleichrichterdioden Gehäuse DO201 Korpusdurchmesser 5,2mm L: ca 7,2..9,6mm  Periodische Spitzensperrspannung 400V  Belastbarkeit 2A Nennstrom  Durchlass-Spannung 1,3V Vf Repetitive peak forward current IFRM 20A  Stoßstrom für eine 50/60 Hz Sinus-Halbwelle 70A  Fast Silicon Rectifier Diodes Sperrverzugszeit 500ns  Durchlassverzugszeit < 1us.  Betriebstemperatur -50 °C - 175 °C

BY299 Univ Diode bis 800V 2A Schnelle Gleichrichterdiode 1usek  Schnelle Silizium-Gleichrichterdioden Gehäuse DO201 Korpusdurchmesser 5,2mm L: ca 7,2..9,6mm  Periodische Spitzensperrspannung 800V  Belastbarkeit 2A Nennstrom  Durchlass-Spannung 1,3V Vf Repetitive peak forward current IFRM 20A  Stoßstrom für eine 50/60 Hz Sinus-Halbwelle 70A  Fast Silicon Rectifier Diodes Sperrverzugszeit 500ns  Durchlassverzugszeit < 1us.  Betriebstemperatur -50 °C - 175 °C

BY396 Diode bis 100V 3A DO201  Periodischer Spitzenstrom 20A / Durchlassspannung Vf = 1,2V  Universal Gleichrichter DIODE  BY396 Diode bis 100V 3A DO201  Periodischer Spitzenstrom 20A / Durchlassspannung Vf = 1,2V

BY399 Diode bis 800V 3A DO201  Periodischer Spitzenstrom 20A / Durchlassspannung Vf = 1,2V  Universal Gleichrichter DIODE  BY399 Diode bis 800V 3A DO201  Periodischer Spitzenstrom 20A / Durchlassspannung Vf = 1,2V

BY448 Schnelle Gleichrichterdiode Vf = forward voltage 1,45V bei 2A Vr = continuous reverse voltage = bis 1500V Peak 1650V Belastbarkeit Strom IF = 2A Peak IFRM = 4A IFSM: 30A 10ms Damper diode in high frequency 1us

BY550-100 VF 1,10V  / Einsatz bis 100V bis 5A

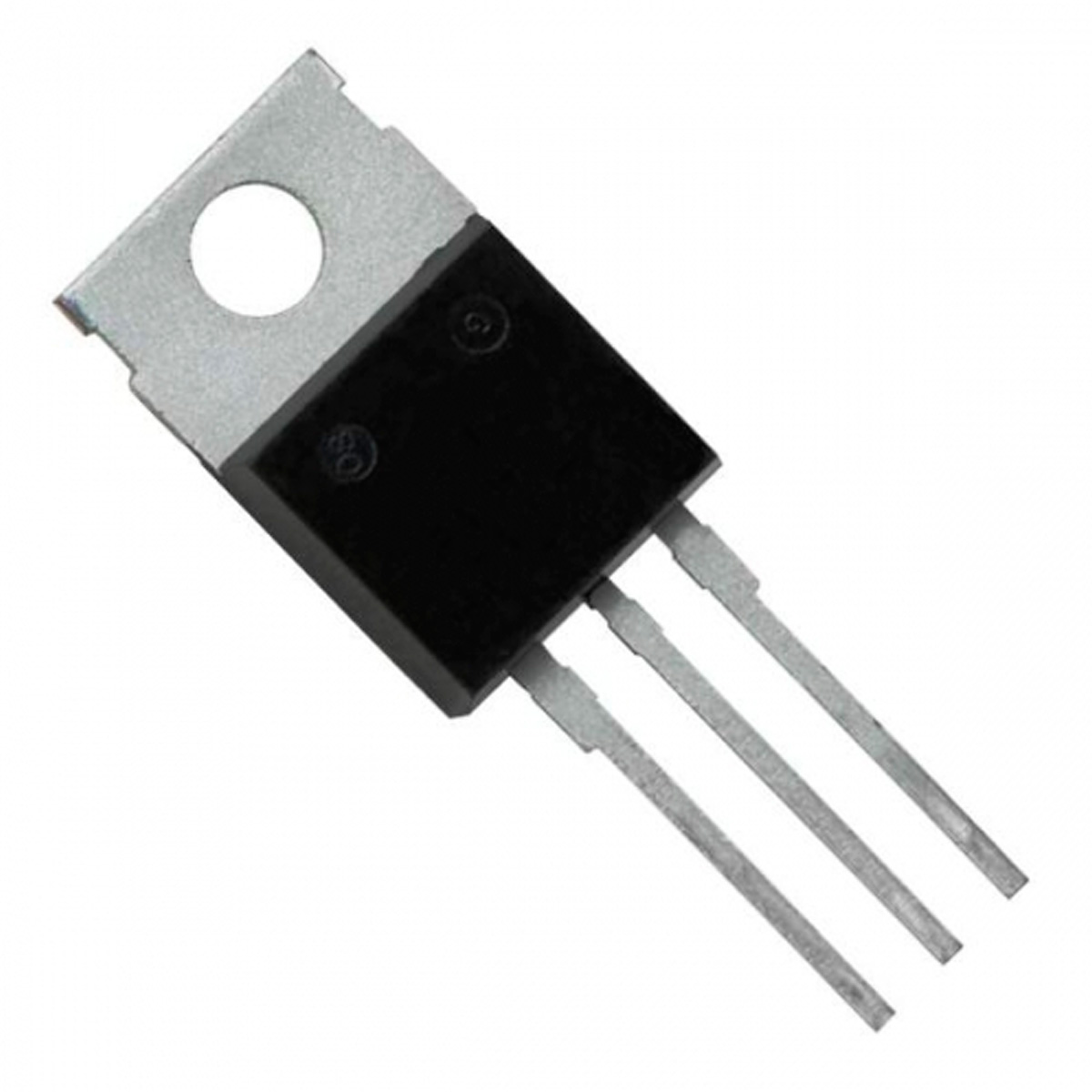

BYS24-45 Schottky Doppel Diode   Schottky Doppel Diode T0220 Kathoder Mitte TO220 Einsatz bis 45V Strom 10A = 2x5A Ifavm / Ifsm = 120A ( 10ms )  Durchlassspannung 0,55V

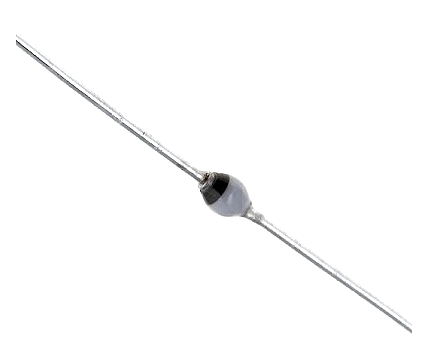

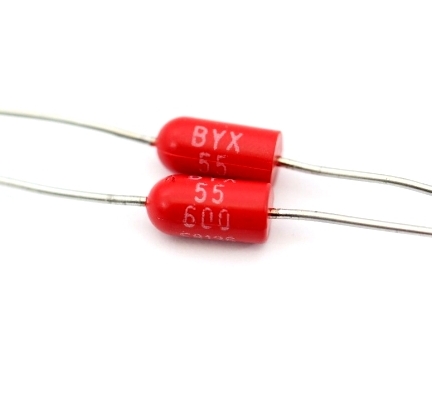

BYX55-600 Diode bis 600V 1,2A SOD18 Gleichrichterdiode

BYX83 Diode bis 400V 2A Peak 10A kurzfristig ** solange Vorrat reicht !

DIAC Triggerdiode z.B. für SCR Thyristoransteuerung  Diac = Triggerdiode Vbo=33V / Vbomax.: 43V / Ifrm: +-2A / Ptot: 0,15W / Gehäuse: DO35 bedrahtet

Dioden Sortiment 120-teilig Universal Typen  Inhalt / Menge: 120 St. Lieferumfang: Dioden und Brückengleichrichter / Universal Typen Lieferumfang: 2 x 110B2       ( 4pol Standard Gleichrichter bis 100V 1,5A )  50 x 1N4007  ( Univ. Diode bis 1000V 1A  DO41 )  50 x 1N4148  ( Univ. Diode bis 75V 300mA 500mW  VF 0,70V DO35 )  14 x 1N5408  ( Univ. Diode bis 1000V 3A DO201 )  4 x 6A6          ( Univ. Diode bis 600V 6A )

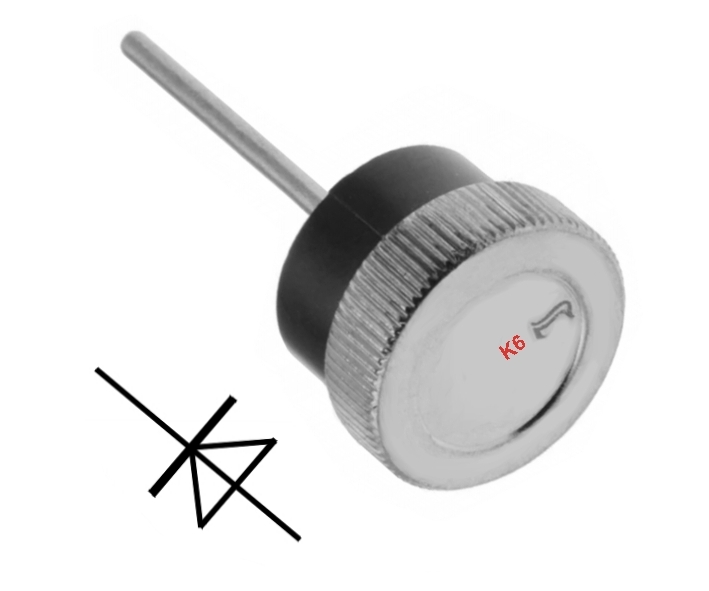

Universal Einpressdiode mit 60A Peak 190A Einsatz bis 600V mit Anode am Draht Ersatzteil für Schweißgeräte, Ladegeräte, Laderegler, Gabelstapler, Plasma-Schweissgeräte, klassische ältere Schweißgeräte,  Lichtmaschienen, Industriesteuerungen usw.  Diese Sondertypn von Dioden ersetzen unter anderen auch BYY58-xxx , DSJ25-02, E1110, BYP53, BYP54, NORMA-25p .., DSL25-xx,  HDIE35/02 HDIE35/03 HDIE35/07 usw.  Kurzdaten :   Einpressdiode mit 60A Dauerstrom und Peak max. 190A Einsatz für Schaltungen bis 600V  Metallgehäuse DO201 mit Durchmesser 12,8mm ( 12,75mm ) Belegung : A = Anode am Draht = Anodenkontakt kann auch zur Ringöse gebogen und verlötet werden K = Kathode am Gehäuse Bitte weitere Bilder beachten !  Tecnische Daten :   Silicon Hochtemperatur-Diode Einpressdiode Anode am Draht / Kathode am Gehäuse   VRRM = Spitzensperrspannung: 600V VRSM = Stossspitzensperrspannung 700V VF = Durchlass-Spannung <1,1Volt IFAV = Dauerstrom bis 60A IFRM = periodischer Spitzenstrom max Peak 190A IFSM = Stoßstrom für eine 50/60 Hz Sinus-Halbwelle = 450/500A Sperrschicht­temp. min. -50 °C / Sperrschicht­temp. max. 215 °C Wärmewiderstand Sperrschicht Gwhäuse = < 0,6KW Abmessungen:  DM  12,75 mm Länge 28,5 mm Aufbau : Metall-Einpressgehäuse Vergussmasse nach UL94V-0 klassifiziert Maximaler Einpressdruck 4KN  RoHs konform JA  Dieses Dioden sind erhältlich wie folgt  Bst Nr.:  9-541-00362 = Einpressdiode bis  60A Dauerleistung ( Peak 190A ) bis 600V   Anode am Gehäuse  Bst Nr.:  9-541-00363 = Einpressdiode bis  60A Dauerleistung ( Peak 190A ) bis 600V   Kathode am Gehäuse

Universal Einpressdiode mit 60A Peak 190A Einsatz bis 600V mit Kathode am Draht Ersatzteil für Schweißgeräte, Ladegeräte, Laderegler, Gabelstapler, Plasma-Schweissgeräte, klassische ältere Schweißgeräte,  Lichtmaschienen, Industriesteuerungen usw.  Diese Sondertypn von Dioden ersetzen unter anderen auch BYY57-xxx , DSJ25-02, E1110, BYP53, BYP54, NORMA-25p .., DSL25-xx,  HDE35/02, HDE3503, HDE3507 usw.  Kurzdaten :   Einpressdiode mit 60A Dauerstrom und Peak max. 190A Einsatz für Schaltungen bis 600V  Metallgehäuse DO201 mit Durchmesser 12,8mm ( 12,75mm ) Belegung : K = Kathode am Draht = Kathodenkontakt kann auch zur Ringöse gebogen und verlötet werden A = KAnode am Gehäuse Bitte weitere Bilder beachten !  Tecnische Daten :   Silicon Hochtemperatur-Diode Einpressdiode Kathode am Draht / Anode am Gehäuse   VRRM = Spitzensperrspannung: 600V VRSM = Stossspitzensperrspannung 700V VF = Durchlass-Spannung <1,1Volt IFAV = Dauerstrom bis 60A IFRM = periodischer Spitzenstrom max Peak 190A IFSM = Stoßstrom für eine 50/60 Hz Sinus-Halbwelle = 450/500A Sperrschicht­temp. min. -50 °C / Sperrschicht­temp. max. 215 °C Wärmewiderstand Sperrschicht Gwhäuse = < 0,6KW Abmessungen:  DM  12,75 mm Länge 28,5 mm Aufbau : Metall-Einpressgehäuse Vergussmasse nach UL94V-0 klassifiziert Maximaler Einpressdruck 4KN  RoHs konform JA  Dieses Dioden sind erhältlich wie folgt  Bst Nr.:  9-541-00362 = Einpressdiode bis  60A Dauerleistung ( Peak 190A ) bis 600V   Anode am Gehäuse  Bst Nr.:  9-541-00363 = Einpressdiode bis  60A Dauerleistung ( Peak 190A ) bis 600V   Kathode am Gehäuse

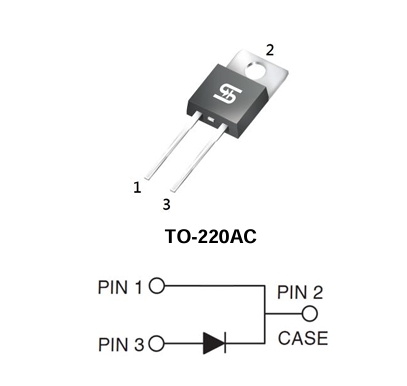

MBR1060 Schottkydiode 1-fach Diode Einsatz bis 60V   IF: 10A  / IFRM = 20A Peak Ifsm: peak = 150A 8,3ms  Pd: 41,7Watt  Vf: 0,75V bis 7,5A VF 0,65V ab 8A ...15A TO220 Gehäuse

MBR3060 Schottky Doppel-Diode Einsatz bis 60V Belastbarkeit max 30A = 2x 15A Peak 200A = 8,3ms Gehäuse TOP3P / TO247 Kathode mittig Durchlassspannung 0,65V

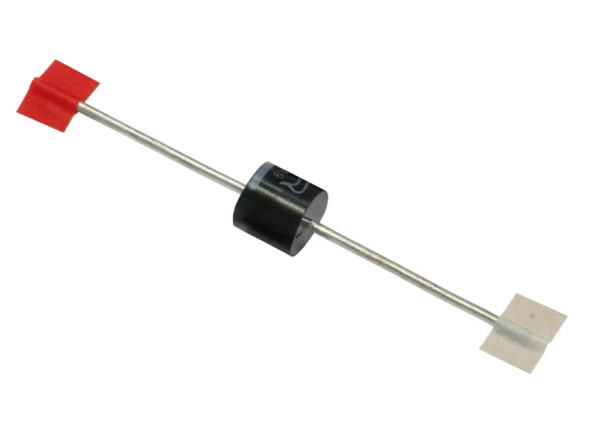

P600J Diode bis 6A 600V Leistungsdiode z.B. Netzgeräte, Steuerungen als Gleichrichterdiode usw.  P600J bis 6A belastbar Universal Gleichrichterdiode für Gleichrichter Netzgeräte usw Ausführung: Glaspassiviert AXIAL  Bauform: P6 Strombelastbarkeit IF bis 6A / IFSM: 400A Peak  URRM: bis 600V / UF nur 0,9Volt  Geschwindigkeit 2500ns  Abmessungen: Durchmesser ca.8,8... 9,1mm / Länge ca. 8,6..9,1mm  Drahtdurchmesser 1,3mm Siehe auch Zeichnung weitere Bilder

P600M Diode bis 6A 1000V Leistungsdiode z.B. Netzgeräte, Steuerungen als Gleichrichterdiode usw.  P600M ersetzt auich alle Vorgängre P600A, P600B, P600D, P600J, P600K....  P600-Serie bis 6A belastbar  Universal Gleichrichterdiode für Gleichrichter Netzgeräte usw Ausführung: Glaspassiviert AXIAL  Bauform: P6 Strombelastbarkeit IF bis 6A / IFSM: 400A Peak  URRM: bis 1000V / UF nur 0,9Volt  Geschwindigkeit 2500ns  Abmessungen: Durchmesser ca.8,8... 9,1mm / Länge ca. 8,6..9,1mm  Drahtdurchmesser 1,3mm Siehe auch Zeichnung weitere Bilder

RGP30M Diode Gleichrichter Diode bis 1000V 3A Silizium Universal Diode VRRM = 1000V IFaV = 3A = bis 3000mA  Peak kurzfristig 20A  VF max = 1,3V bei Imax 3A Gehäuse: DO201 Draht ca. 1,27mm Temperatureinsatzbereich: -50°C ..... 175°C

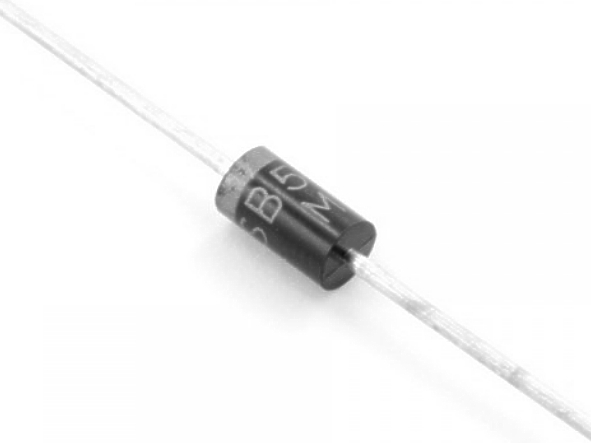

SB560 Schottky Diode 60V 5A  Einsatz bis 60V 5A Durchlassspannung 0,7V

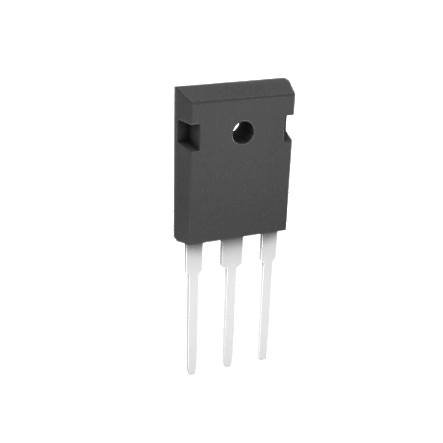

SBL1640PT Schottky Diode 16A Doppel-Diode Daten SCHOTTKY BARRIER RECTIFIER mit gemeinsamer Kathode  Spannung bis 40V einsetzbar RMS Reverse Voltage 28V Forward Voltage Drop 0,55V Belastbarkeit 2x 16A ( max. Io Outout Current ) gekühlt  IFSM Peak 250Amp kurzfristig für 8,3ms Gehäuse TO3P TO247 Abmessungen Korpus ohne Beine B: 16mm H: 21mm Kathode = mittig siehe Plan  Operating and Storage Temperature Range -65 to +150C

SD101B Schottky Diode  Einsatz bis 50V 15mA Norm.Bauf. DO35 Durchlassspannung 0,6V
