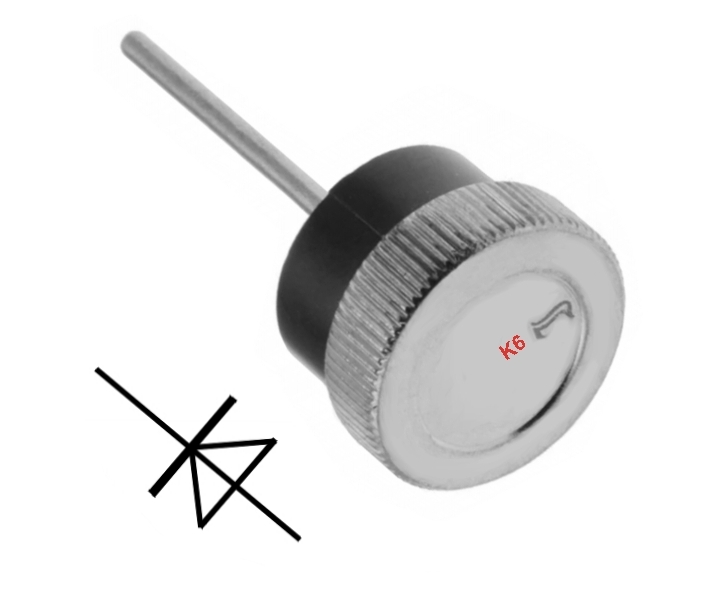

Universal Einpressdiode mit 60A Peak 190A Einsatz bis 600V mit Anode am Draht Ersatzteil für Schweißgeräte, Ladegeräte, Laderegler, Gabelstapler, Plasma-Schweissgeräte, klassische ältere Schweißgeräte,  Lichtmaschienen, Industriesteuerungen usw.  Diese Sondertypn von Dioden ersetzen unter anderen auch BYY58-xxx , DSJ25-02, E1110, BYP53, BYP54, NORMA-25p .., DSL25-xx,  HDIE35/02 HDIE35/03 HDIE35/07 usw.  Kurzdaten :   Einpressdiode mit 60A Dauerstrom und Peak max. 190A Einsatz für Schaltungen bis 600V  Metallgehäuse DO201 mit Durchmesser 12,8mm ( 12,75mm ) Belegung : A = Anode am Draht = Anodenkontakt kann auch zur Ringöse gebogen und verlötet werden K = Kathode am Gehäuse Bitte weitere Bilder beachten !  Tecnische Daten :   Silicon Hochtemperatur-Diode Einpressdiode Anode am Draht / Kathode am Gehäuse   VRRM = Spitzensperrspannung: 600V VRSM = Stossspitzensperrspannung 700V VF = Durchlass-Spannung <1,1Volt IFAV = Dauerstrom bis 60A IFRM = periodischer Spitzenstrom max Peak 190A IFSM = Stoßstrom für eine 50/60 Hz Sinus-Halbwelle = 450/500A Sperrschicht­temp. min. -50 °C / Sperrschicht­temp. max. 215 °C Wärmewiderstand Sperrschicht Gwhäuse = < 0,6KW Abmessungen:  DM  12,75 mm Länge 28,5 mm Aufbau : Metall-Einpressgehäuse Vergussmasse nach UL94V-0 klassifiziert Maximaler Einpressdruck 4KN  RoHs konform JA  Dieses Dioden sind erhältlich wie folgt  Bst Nr.:  9-541-00362 = Einpressdiode bis  60A Dauerleistung ( Peak 190A ) bis 600V   Anode am Gehäuse  Bst Nr.:  9-541-00363 = Einpressdiode bis  60A Dauerleistung ( Peak 190A ) bis 600V   Kathode am Gehäuse

Universal Einpressdiode mit 60A Peak 190A Einsatz bis 600V mit Kathode am Draht Ersatzteil für Schweißgeräte, Ladegeräte, Laderegler, Gabelstapler, Plasma-Schweissgeräte, klassische ältere Schweißgeräte,  Lichtmaschienen, Industriesteuerungen usw.  Diese Sondertypn von Dioden ersetzen unter anderen auch BYY57-xxx , DSJ25-02, E1110, BYP53, BYP54, NORMA-25p .., DSL25-xx,  HDE35/02, HDE3503, HDE3507 usw.  Kurzdaten :   Einpressdiode mit 60A Dauerstrom und Peak max. 190A Einsatz für Schaltungen bis 600V  Metallgehäuse DO201 mit Durchmesser 12,8mm ( 12,75mm ) Belegung : K = Kathode am Draht = Kathodenkontakt kann auch zur Ringöse gebogen und verlötet werden A = KAnode am Gehäuse Bitte weitere Bilder beachten !  Tecnische Daten :   Silicon Hochtemperatur-Diode Einpressdiode Kathode am Draht / Anode am Gehäuse   VRRM = Spitzensperrspannung: 600V VRSM = Stossspitzensperrspannung 700V VF = Durchlass-Spannung <1,1Volt IFAV = Dauerstrom bis 60A IFRM = periodischer Spitzenstrom max Peak 190A IFSM = Stoßstrom für eine 50/60 Hz Sinus-Halbwelle = 450/500A Sperrschicht­temp. min. -50 °C / Sperrschicht­temp. max. 215 °C Wärmewiderstand Sperrschicht Gwhäuse = < 0,6KW Abmessungen:  DM  12,75 mm Länge 28,5 mm Aufbau : Metall-Einpressgehäuse Vergussmasse nach UL94V-0 klassifiziert Maximaler Einpressdruck 4KN  RoHs konform JA  Dieses Dioden sind erhältlich wie folgt  Bst Nr.:  9-541-00362 = Einpressdiode bis  60A Dauerleistung ( Peak 190A ) bis 600V   Anode am Gehäuse  Bst Nr.:  9-541-00363 = Einpressdiode bis  60A Dauerleistung ( Peak 190A ) bis 600V   Kathode am Gehäuse
