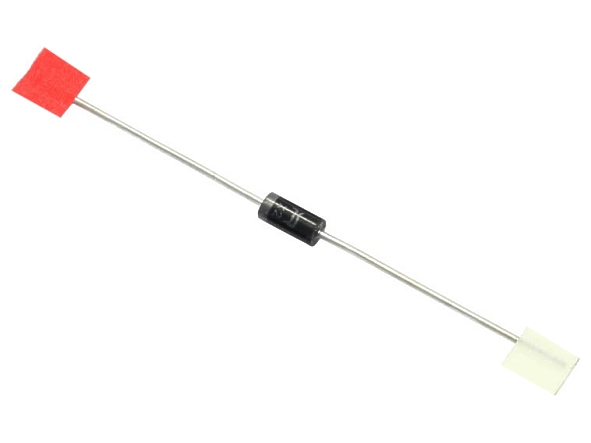

Suppressor 10V Schutzdiode 600W BZW06-8V5 DO15 Ersatzteil typische Anwendung dieser Dioden sind : Schutzdioden / Sicherheitsdioden / Freilaufdiode Schutz gegen Überspannung / FSD-Schutz / Freilauf-Dioden Spannungs-Begrenzer-Dioden Transient Voltage Suppressor Diodes DO201 Gehäuse-Ausführung bedrahtet erfüllt UL94V-0 Technische Daten: Unirektionale Versionen ( UNIDIRECTIONAL ) Sehr schnelle Ansprechzeit ( 10/1000us Strom-Impuls ) V-BR = 10V Min. Breakdown Voltage =Abbruch-Spannung bei It = 1mA = 10,0V Unenn bei 10mA = 9,5...10,5V V-VM/U-RM = 8,55V = Sperrspannung = Stand-off Voltage VC / U-CL = 14,5V Max. Begrenzer-Spannung = UCL = Max. Clamping Voltage Toleranz 5-% Pm-av = 5-Watt Verlustleistung im Dauerbetrieb Ippm = 41-Amp Ifsm = 100-A Stoßstrom in Fluss-Richtung = 100A ( Sinus-Halbwelle ) Pppm = 600-W Impuls-Verlustleistung

Suppressor 12V Schutzdiode 600W BZW06-10 DO15 Ersatzteil typische Anwendung dieser Dioden sind : Schutzdioden / Sicherheitsdioden / Freilaufdiode Schutz gegen Überspannung / FSD-Schutz / Freilauf-Dioden Spannungs-Begrenzer-Dioden Transient Voltage Suppressor Diodes DO201 Gehäuse-Ausführung bedrahtet erfüllt UL94V-0 Technische Daten: Unirektionale Versionen ( UNIDIRECTIONAL ) Sehr schnelle Ansprechzeit ( 10/1000us Strom-Impuls ) V-BR = 12V Min. Breakdown Voltage =Abbruch-Spannung bei It = 1mA = 12,0V Unenn bei 10mA = 11,4...12,6V V-VM/U-RM = 10,2V = Sperrspannung = Stand-off Voltage VC / U-CL = 16,7V Max. Begrenzer-Spannung = UCL = Max. Clamping Voltage Toleranz 5-% Pm-av = 5-Watt Verlustleistung im Dauerbetrieb Ippm = 36-Amp Ifsm = 100-A Stoßstrom in Fluss-Richtung = 100A ( Sinus-Halbwelle ) Pppm = 600-W Impuls-Verlustleistung

Suppressor 13V Schutzdiode 600W BZW06-11 DO15 Ersatzteil typische Anwendung dieser Dioden sind : Schutzdioden / Sicherheitsdioden / Freilaufdiode Schutz gegen Überspannung / FSD-Schutz / Freilauf-Dioden Spannungs-Begrenzer-Dioden Transient Voltage Suppressor Diodes DO201 Gehäuse-Ausführung bedrahtet erfüllt UL94V-0 Technische Daten: Unirektionale Versionen ( UNIDIRECTIONAL ) Sehr schnelle Ansprechzeit ( 10/1000us Strom-Impuls ) V-BR = 13V Min. Breakdown Voltage =Abbruch-Spannung bei It = 1mA = 13,0V Unenn bei 10mA = 12,4...13,7V V-VM/U-RM = 11,1V = Sperrspannung = Stand-off Voltage VC / U-CL = 18,2V Max. Begrenzer-Spannung = UCL = Max. Clamping Voltage Toleranz 5-% Pm-av = 5-Watt Verlustleistung im Dauerbetrieb Ippm = 33-Amp Ifsm = 100-A Stoßstrom in Fluss-Richtung = 100A ( Sinus-Halbwelle ) Pppm = 600-W Impuls-Verlustleistung

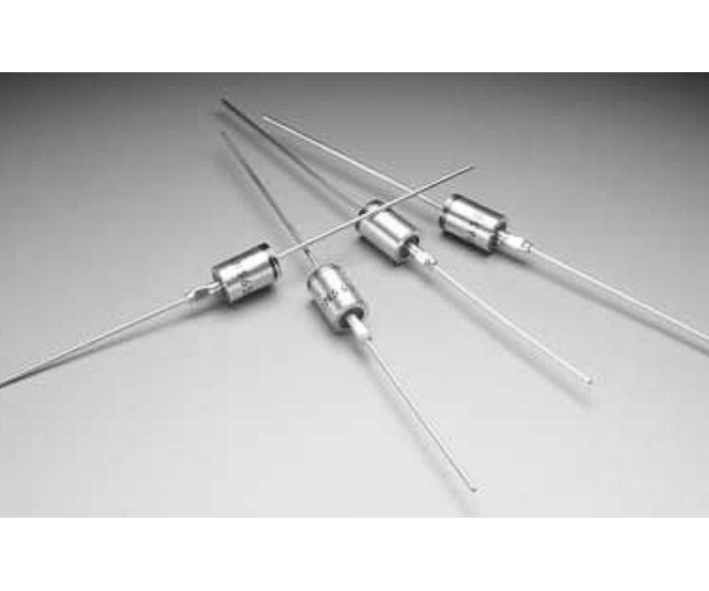

Suppressor 16V Schutzdiode 1500W DO13 Ersatzteil typische Anwendung dieser Dioden sind : Schutzdioden / Sicherheitsdioden / Freilaufdiode Schutz gegen Überspannung / FSD-Schutz / Freilauf-Dioden Spannungs-Begrenzer-Dioden Transient Voltage Suppressor Diodes DO201 Gehäuse-Ausführung bedrahtet erfüllt UL94V-0 Technische Daten: Unirektionale Versionen ( UNIDIRECTIONAL ) Sehr schnelle Ansprechzeit ( 10/1000us Strom-Impuls ) V-BR = 15,2-16V Min. Breakdown Voltage =Abbruch-Spannung bei It = 1mA = 15,2V Unenn bei 10mA = 15,2...16,8V V-VM/U-RM = 13,6V = Sperrspannung = Stand-off Voltage VC / U-CL = 22,0V Max. Begrenzer-Spannung = UCL = Max. Clamping Voltage Toleranz 5-% Pm-av = 1-Watt Verlustleistung im Dauerbetrieb Ippm = 67-Amp Pppm = 1500-W Impuls-Verlustleistung

Suppressor 22V Schutzdiode 600W BZW06-19 DO15 Ersatzteil typische Anwendung dieser Dioden sind : Schutzdioden / Sicherheitsdioden / Freilaufdiode Schutz gegen Überspannung / FSD-Schutz / Freilauf-Dioden Spannungs-Begrenzer-Dioden Transient Voltage Suppressor Diodes DO201 Gehäuse-Ausführung bedrahtet erfüllt UL94V-0 Technische Daten: Unirektionale Versionen ( UNIDIRECTIONAL ) Sehr schnelle Ansprechzeit ( 10/1000us Strom-Impuls ) V-BR = 22V = Breakdown Voltage =Abbruch-Spannung bei It = 1mA = 22,0V Unenn bei 10mA = 20,9...23,1V V-VM/U-RM = 18,8V = Sperrspannung = Stand-off Voltage VC / U-CL = 30,6V Max. Begrenzer-Spannung = UCL = Max. Clamping Voltage Toleranz 5-% Pm-av = 5-Watt Verlustleistung im Dauerbetrieb  Ippm = 20-Amp Ifsm = 100-A Stoßstrom in Fluss-Richtung = 100A ( Sinus-Halbwelle ) Pppm = 600-W Impuls-Verlustleistung

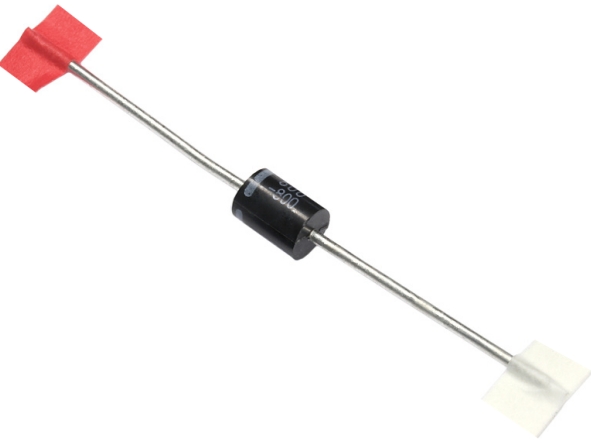

Suppressor 28V Schutzdiode 1500W 1.5KE30A 1N6282A Ersatzteil typische Anwendung dieser Dioden sind : Schutzdioden / Sicherheitsdioden / Freilaufdiode Schutz gegen Überspannung / FSD-Schutz / Freilauf-Dioden Spannungs-Begrenzer-Dioden Transient Voltage Suppressor Diodes DO201 Gehäuse-Ausführung bedrahtet erfüllt UL94V-0 Technische Daten: Unirektionale Versionen ( UNIDIRECTIONAL ) Sehr schnelle Ansprechzeit ( 10/1000us Strom-Impuls ) V-BR = 28,5V +/-5% Min. Breakdown Voltage =Abbruch-Spannung bei It = bei 1mA = 28,5...31,5V V-VM/U-RM = 25,6V = Sperrspannung = Stand-off Voltage VC / U-CL = 41,4V Max. Begrenzer-Spannung = UCL = Max. Clamping Voltage Toleranz 5-% Pm-av = PD = 5-Watt Verlustleistung im Dauerbetrieb Ippm = 38-Amp Pppm = 1500-W Impuls-Verlustleistung

Suppressor 68V Schutzdiode 600W BZW06-58B DO15 Ersatzteil typische Anwendung dieser Dioden sind : Schutzdioden / Sicherheitsdioden / Freilaufdiode Schutz gegen Überspannung / FSD-Schutz / Freilauf-Dioden Spannungs-Begrenzer-Dioden Transient Voltage Suppressor Diodes DO201 Gehäuse-Ausführung bedrahtet erfüllt UL94V-0 Technische Daten: Bidirektionale Versionen ( BIDIRECTIONAL ) Sehr schnelle Ansprechzeit ( 10/1000us Strom-Impuls ) V-BR = 68V +/-5% Min. Breakdown Voltage =Abbruch-Spannung bei It = 1mA = 68,0V Unenn bei 10mA = 64,6...71,4V V-VM/U-RM = 58,1V = Sperrspannung = Stand-off Voltage VC / U-CL = 92,0V Max. Begrenzer-Spannung = UCL = Max. Clamping Voltage Toleranz 5-% Pm-av = 5-Watt Verlustleistung im Dauerbetrieb Ippm = 6,5-Amp Ifsm = 100-A Stoßstrom in Fluss-Richtung = 100A ( Sinus-Halbwelle ) Pppm = 600-W Impuls-Verlustleistung

Suppressor 9,1V Schutzdiode 600W BZW06-7V8 DO15 Ersatzteil typische Anwendung dieser Dioden sind : Schutzdioden / Sicherheitsdioden / Freilaufdiode Schutz gegen Überspannung / FSD-Schutz / Freilauf-Dioden Spannungs-Begrenzer-Dioden Transient Voltage Suppressor Diodes DO201 Gehäuse-Ausführung bedrahtet erfüllt UL94V-0 Technische Daten: Unirektionale Versionen ( UNIDIRECTIONAL ) Sehr schnelle Ansprechzeit ( 10/1000us Strom-Impuls ) V-BR = 9,1V Min. Breakdown Voltage =Abbruch-Spannung bei It = 1mA = 9,1V Unenn bei 10mA = 7,79-8,61V V-VM/U-RM = 7,78V = Sperrspannung = Stand-off Voltage VC / U-CL = 13,4V Max. Begrenzer-Spannung = UCL = Max. Clamping Voltage Toleranz 5-% Pm-av = 5-Watt Verlustleistung im Dauerbetrieb Ippm = 45-Amp Ifsm = 100-A Stoßstrom in Fluss-Richtung = 100A ( Sinus-Halbwelle ) Pppm = 600-W Impuls-Verlustleistung
